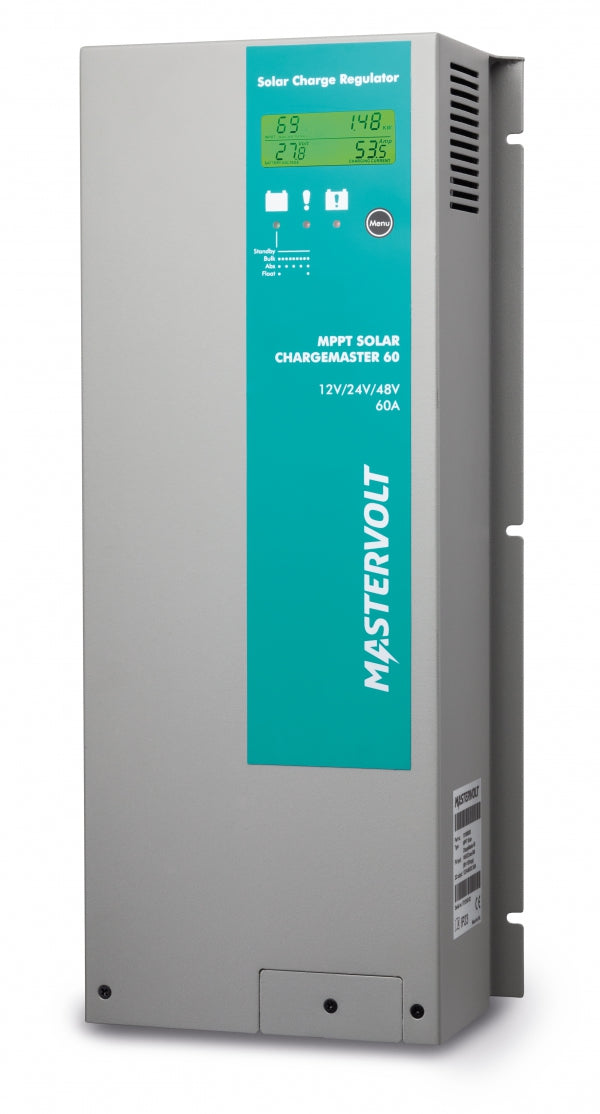

Régulateur de charge solaire SCM60 MPPT-MB

Le régulateur de charge solaire SCM60 MPPT-MB de Mastervolt est un chargeur de batterie entièrement automatique qui utilise l'énergie fournie par des modules solaires photovoltaïques (PV). Sa fonction principale est d'optimiser la production d'énergie de vos panneaux solaires pour charger vos batteries jusqu'à 30 % plus rapidement que les régulateurs conventionnels, grâce à la technologie MPPT (Maximum Power Point Tracking).

Le régulateur SCM60 MPPT-MB s'adapte automatiquement aux systèmes de batteries de 12 V, 24 V ou 48 V. Il est compatible avec tous les types de batteries, y compris les batteries AGM, gel, humides et Lithium Ion de Mastervolt. Des profils de charge sont préprogrammés pour chaque type de batterie.

Le régulateur SCM60 MPPT-MB peut gérer une puissance d'entrée solaire allant de 600 Wc à 3600 Wc. Plus précisément, il supporte une puissance PV maximale de 900 Wc pour un système 12 V, 1800 Wc pour un système 24 V et 3600 Wc pour un système 48 V.

La tension d'entrée PV maximale que le régulateur SCM60 MPPT-MB peut accepter est de 145 V.

Oui, le SCM60 MPPT-MB prend en charge divers types de panneaux solaires, y compris les modèles à 36, 60 et 72 cellules. Sa tension d'entrée PV maximale de 145 V permet de connecter plusieurs panneaux en série, ce qui réduit les longueurs de câbles et simplifie l'installation.

Le régulateur utilise un algorithme de charge à trois étapes automatiques :

BULK : Pendant cette phase, le chargeur délivre sa puissance maximale pour une charge rapide de 0 à 80 %.ABSORPTION : Le chargeur a atteint sa tension maximale de charge et le courant décroît jusqu'à la charge complète (100 %) de la batterie.FLOAT : Cette phase démarre lorsque la batterie est complètement chargée et la maintient en état de charge complète.L'installation de la sonde de température batterie permet d'adapter automatiquement les tensions de charge aux écarts de températures.

Oui, le Solar ChargeMaster SCM60 MPPT-MB est protégé contre les surcharges, les courts-circuits, les surchauffes, les baisses et pics de tension de batterie, la haute/basse tension PV et l'inversion de polarité. Cependant, il n'est pas protégé contre les surtensions sur l'entrée solaire ni contre les surtensions induites par les orages.

Le boîtier du régulateur SCM60 MPPT-MB possède un indice de protection IP23. Cela signifie qu'il est protégé contre le contact avec les doigts et contre l'eau en pluie jusqu'à 60° de la verticale. Il est conçu pour une utilisation en intérieur et doit être protégé des environnements agressifs, de l'ammoniac ou du sel.

Le SCM60 MPPT-MB s'intègre nativement au réseau MasterBus de Mastervolt. Cette connectivité offre des fonctions avancées de surveillance et de contrôle centralisées, permettant une automatisation poussée de votre système énergétique, comme le déclenchement d'un chauffe-eau ou la gestion directe des batteries Lithium Ion sans relais externes.

Le régulateur SCM60 MPPT-MB fonctionne dans une plage de température ambiante de -20 °C à 55 °C. Il est important de noter qu'une diminution de puissance peut se produire au-dessus de 40 °C pour baisser la température interne du dissipateur thermique.

Le régulateur SCM60 MPPT-MB a des dimensions de 398 x 168 x 104 mm (Hauteur x Largeur x Profondeur) et pèse 5,5 kg.

Le Solar ChargeMaster ne nécessite pas d'entretien particulier. Il est recommandé de vérifier régulièrement votre installation électrique (au moins une fois par an) et de remédier immédiatement à tout défaut comme des connexions desserrées ou des câbles grillés. Si nécessaire, nettoyez le boîtier avec un chiffon propre et doux, sans utiliser de liquides, d'acides ou de poudres à récurer.

Le régulateur doit être monté sur une surface verticale solide et résistante à la chaleur, avec la connectique dirigée vers le bas. Il doit être installé dans une pièce ventilée, à l'intérieur, et à au moins 20 cm de chaque face et 50 cm au-dessus et au-dessous de tout objet pour assurer une bonne circulation de l'air. Ne l'installez pas dans le même compartiment que les batteries, ni juste au-dessus d'elles en raison d'éventuelles émanations corrosives de soufre.

Oui, l'utilisation d'un interrupteur DC externe est fortement recommandée. Lorsque le champ PV est exposé à la lumière, il fournit une tension DC au MPPT Solar ChargeMaster qui peut être dangereuse au toucher. Un interrupteur externe permet de déconnecter le régulateur des sources d'énergie (PV et batteries) avant toute maintenance ou nettoyage.

Le SCM60 MPPT-MB est compatible avec les batteries Mastervolt Lithium Ion. Grâce à l'intégration MasterBus, il peut gérer directement ces batteries, évitant ainsi les manœuvres sur les relais habituellement requis pour ce type de batteries. Des profils de charge préprogrammés sont également disponibles pour les batteries Lithium Ion.

Si la température interne du Solar ChargeMaster dépasse 80°C, une baisse de puissance en sortie se produit (indication LCD 22). Si la température continue d'augmenter, une erreur (02 + ERROR) s'affichera. Il est alors nécessaire de vérifier le refroidissement et l'environnement d'installation pour s'assurer que la circulation d'air le long du radiateur n'est pas perturbée.

Le régulateur intègre une fonction de compensation de température. Grâce à une sonde de température batterie, il adapte automatiquement les tensions de charge. Lorsque la température de la batterie est basse, la tension de charge augmente ; si la température est élevée, la tension de charge diminue. Ceci permet d'éviter les surcharges et les dégagements gazeux, prolongeant ainsi la durée de vie de vos batteries.

Non, le SCM60 MPPT-MB est conçu avec un système de refroidissement passif, ce qui le rend très silencieux pendant son fonctionnement.
