Câble adaptateur STNG dorsale femelle vers DeviceNet femelle 400mm

Ce câble adaptateur est conçu pour connecter deux réseaux dorsaux (backbones) de technologies différentes. Il permet de relier une dorsale Raymarine SeaTalkNG (STNG) à une dorsale standard NMEA 2000 qui utilise des connecteurs DeviceNet. Il assure ainsi l'interopérabilité entre des équipements de marques différentes sur un même bateau.

Oui, indirectement. Ce câble ne connecte pas directement l'afficheur, mais il permet de joindre la dorsale SeaTalkNG de votre système Raymarine à la dorsale NMEA 2000 de votre système Garmin. Une fois les deux réseaux unifiés, les appareils compatibles des deux marques peuvent communiquer entre eux.

Cet adaptateur doit être installé à la jonction entre votre réseau dorsal SeaTalkNG et votre réseau dorsal NMEA 2000. Il agit comme un pont entre les deux troncs principaux. Il ne doit pas être utilisé pour connecter un appareil individuel (connexion de dérivation ou "spur").

Le câble lui-même n'a pas besoin de terminaison. Lors de la connexion des deux réseaux avec cet adaptateur, ils forment une seule dorsale. Vous devez retirer les terminaisons au niveau de la jonction et vous assurer que :

Le réseau combiné possède exactement deux bouchons de terminaison au total, situés à chaque extrémité finale.L'ensemble forme un seul grand réseau qui ne doit avoir que deux terminaisons au total, une à chaque extrémité finale du réseau combiné.

Non, cet adaptateur est exclusivement conçu pour les réseaux SeaTalkNG (SeaTalk Next Generation). Il n'est pas compatible avec les anciennes générations de réseaux Raymarine comme SeaTalk1 ou SeaTalk2, qui utilisent des connectiques et des protocoles différents.

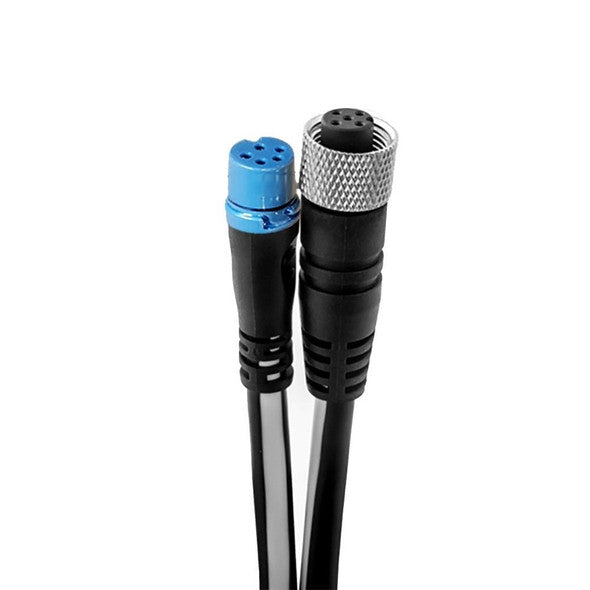

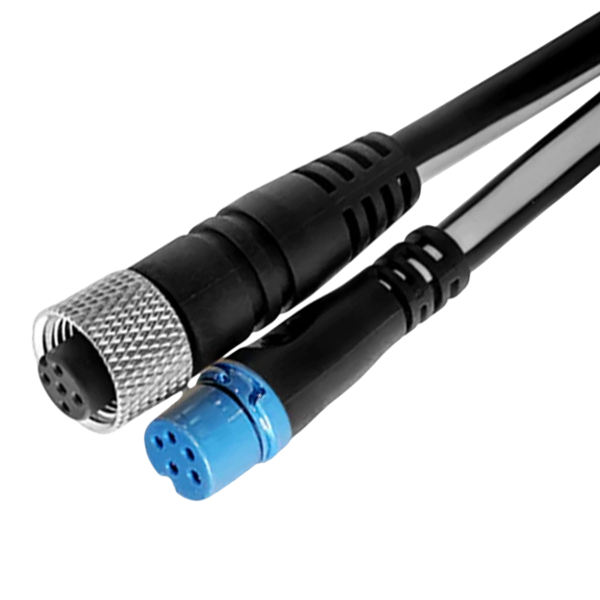

Ce câble est équipé de deux connecteurs femelles :

Un connecteur SeaTalkNG femelle, pour se brancher sur la dorsale Raymarine.Un connecteur DeviceNet femelle, pour se brancher sur la dorsale NMEA 2000 standard.

Non, ce n'est pas la fonction de ce câble. Cet adaptateur est fait pour relier deux dorsales (backbones) entre elles. Pour connecter un appareil individuel NMEA 2000 (comme une antenne) à une dorsale SeaTalkNG, vous devez utiliser un câble de dérivation (spur) STNG vers DeviceNet mâle, comme la référence Raymarine A06045.

Ce câble relie les lignes de données et d'alimentation des deux dorsales. Il est essentiel de respecter les règles de l'alimentation NMEA 2000. En général, un seul point d'alimentation est recommandé pour l'ensemble du réseau fusionné afin d'éviter les boucles de masse. Il faut donc s'assurer qu'une seule des deux dorsales d'origine (STNG ou NMEA 2000) alimente le réseau combiné, en déconnectant l'alimentation de l'autre.

Il s'agit d'un câble adaptateur de dorsale. Sa fonction est de joindre deux troncs principaux (backbones) et non de connecter un appareil périphérique au réseau. Les câbles de dérivation ont généralement des connecteurs différents (blancs sur le réseau STNG).

Non. Si l'intégralité de votre installation (écrans, capteurs, pilotes automatiques) est basée sur la technologie Raymarine SeaTalkNG, vous n'avez pas besoin de cet adaptateur. Vous utiliserez uniquement des câbles de dorsale et de dérivation SeaTalkNG standards pour construire votre réseau.

Non, aucun outil spécifique n'est requis. Les connecteurs SeaTalkNG et DeviceNet sont conçus pour être vissés à la main. L'installation est de type "plug-and-play", mais une bonne compréhension des principes de base des réseaux NMEA 2000 (terminaisons, alimentation) est fortement recommandée.

Bien que les deux transportent des données au format NMEA 2000, leurs connecteurs physiques sont différents. SeaTalkNG est la version propriétaire de Raymarine, avec des connecteurs plus petits et un système de verrouillage spécifique. DeviceNet est le standard utilisé par la plupart des autres fabricants pour les réseaux NMEA 2000. Ce câble fait le pont entre ces deux standards physiques.

Oui, ce câble assure la continuité électrique et de données entre les deux réseaux. Toutes les données standards NMEA 2000 (phrases PGN) présentes sur une dorsale seront transmises à l'autre, permettant aux appareils compatibles de partager des informations comme la position GPS, la vitesse, la profondeur, le vent, etc.

Pour relier des segments de dorsale, on se connecte souvent à l'extrémité d'un réseau existant, qui peut se terminer par un connecteur en T ou un extenseur. Les connecteurs en T SeaTalkNG ont des ports mâles, et les connecteurs en T NMEA 2000 ont un port mâle et un port femelle pour la connexion de la dorsale. Ce câble, avec ses deux connecteurs femelles, est donc conçu pour se connecter aux ports mâles de ces T-connecteurs, prolongeant ainsi chaque dorsale jusqu'au point de jonction.

Oui, comme tous les câbles Raymarine SeaTalkNG et les câbles NMEA 2000 certifiés, ce produit est conçu pour résister à l'environnement marin. Les connecteurs sont dotés de joints toriques pour assurer une connexion étanche et fiable, protégeant les contacts de la corrosion et de l'humidité.

Non, ce n'est pas sa fonction. Pour rallonger une dorsale SeaTalkNG, vous devez utiliser un câble d'extension de dorsale SeaTalkNG (bleu) qui possède des connecteurs STNG aux deux extrémités.

Non, le câble est bidirectionnel. Vous pouvez brancher le connecteur SeaTalkNG à la dorsale Raymarine et le connecteur DeviceNet à la dorsale NMEA 2000, ou inversement. Les données et l'alimentation circulent dans les deux sens sans distinction.

Ce câble résout les problèmes de connectique physique entre les réseaux SeaTalkNG et NMEA 2000. Il ne résout pas les problèmes de compatibilité logicielle. Si un vieil appareil n'est pas programmé pour comprendre les données (PGN) d'un appareil récent, ils ne pourront pas communiquer même si le réseau physique est correctement unifié.
