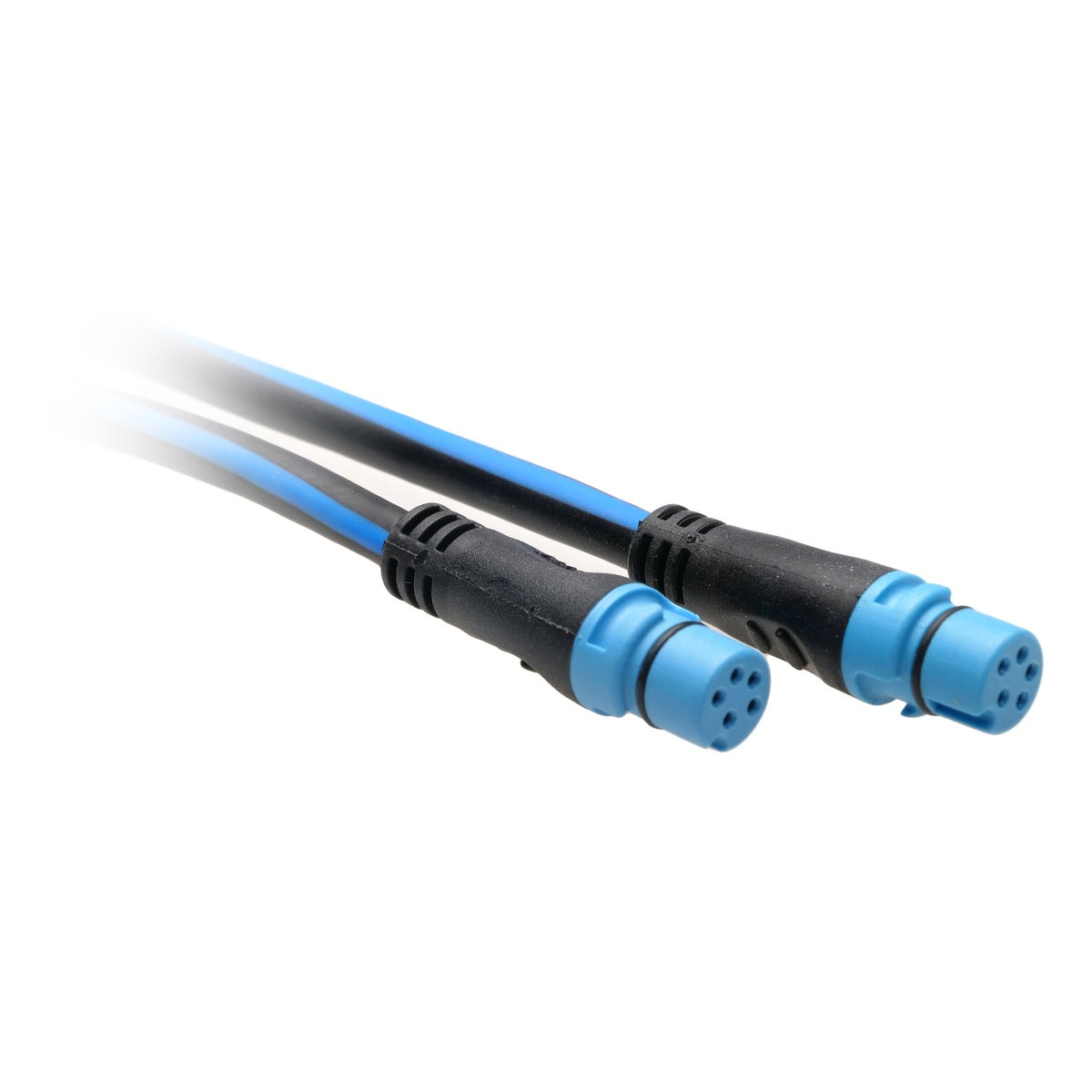

Câble dorsale SeaTalk NG longueur 20 mètres

Un câble dorsale SeaTalk NG est un composant fondamental du réseau de communication marine SeaTalkng de Raymarine. Il constitue l'épine dorsale du système, permettant de relier divers produits Raymarine et d'assurer une transmission de données fiable entre les instruments.

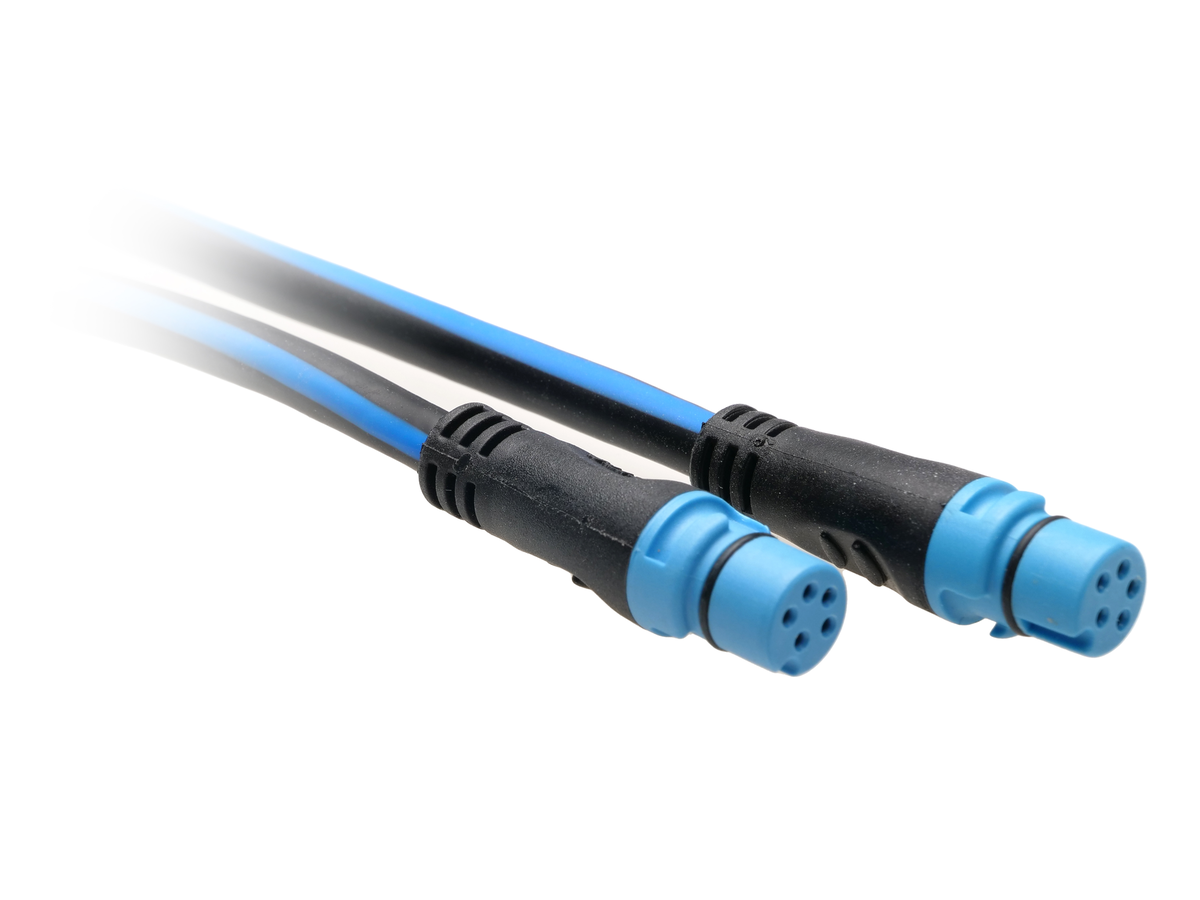

Ce câble dorsale SeaTalk NG Raymarine (référence A06037) a une longueur de 20 mètres.

Les câbles dorsaux SeaTalkng, comme le modèle A06037, sont de couleur bleue. Cette couleur est un code standardisé pour faciliter l'identification et l'installation correcte au sein du réseau.

Le système SeaTalkng sert de bus d'interconnexion pour les produits Raymarine, permettant une communication fluide et fiable entre les différents instruments de navigation et de performance à bord. Il simplifie l'intégration des équipements et assure une transmission efficace des données.

Dans un réseau SeaTalkng, le câble dorsale (backbone) forme la structure principale du réseau, à laquelle les différents instruments sont connectés. Il est de couleur bleue. Les câbles d'embranchement (spurs), de couleur blanche, sont utilisés pour connecter les produits individuels à cette dorsale.

Les connecteurs SeaTalkng sont de petit diamètre, ce qui facilite grandement l'installation dans des espaces restreints. De plus, les câbles et les connecteurs sont codés par couleur (bleu pour la dorsale, blanc pour les embranchements) pour réduire les risques de mauvaise connexion et simplifier le processus d'installation.

Oui, le système SeaTalkng, y compris le câble dorsale A06037, est conçu pour offrir une grande flexibilité d'installation. La disponibilité d'une large gamme de longueurs de câbles dorsaux et d'embranchement permet d'adapter le réseau aux besoins spécifiques de chaque installation, évitant ainsi la nécessité de couper ou d'épisser les câbles.

Le Raymarine A06037 est un câble dorsale (backbone) de 20 mètres. Il est conçu pour former la partie principale de l'épine dorsale de votre réseau SeaTalkng, et non pour connecter directement un instrument individuel à la dorsale.

L'installation du câble dorsale SeaTalk NG implique de le positionner comme l'épine dorsale principale de votre réseau. Il est crucial d'équiper chaque extrémité de la dorsale avec des terminateurs dédiés pour garantir l'intégrité du signal et le bon fonctionnement du système. Les instruments sont ensuite connectés à cette dorsale via des câbles d'embranchement.

Pour une installation correcte d'un réseau SeaTalkng utilisant ce câble dorsale, il est impératif d'installer un terminateur à chaque extrémité de la dorsale. Ces terminateurs sont des accessoires dédiés et sont essentiels pour assurer une transmission de données fiable.

L'alimentation électrique doit être connectée à la dorsale du système SeaTalkng. Le manuel de référence SeaTalkng fournit des directives détaillées sur les considérations relatives à l'alimentation, y compris les points de connexion recommandés pour les systèmes équilibrés et déséquilibrés, afin d'assurer une distribution optimale de l'énergie.

Il n'est pas recommandé de couper ou d'épisser les câbles SeaTalkng. Le système est conçu avec une large gamme de longueurs de câbles disponibles (comme ce câble de 20 mètres, ainsi que des longueurs plus courtes de 1, 3 ou 5 mètres) pour éviter la nécessité de modifications manuelles, garantissant ainsi l'intégrité du signal et la fiabilité du réseau.

Les règles générales de câblage pour SeaTalkng incluent l'utilisation de câbles dorsaux bleus et de câbles d'embranchement blancs, ainsi que l'installation obligatoire de terminateurs à chaque extrémité de la dorsale. Il est également recommandé de suivre les directives d'installation EMC (compatibilité électromagnétique) pour éviter les interférences.

Oui, il est absolument obligatoire d'utiliser des terminateurs. Un terminateur doit être installé à chaque extrémité du câble dorsale SeaTalk NG pour assurer une transmission de données correcte et le bon fonctionnement de l'ensemble du système. Ne pas le faire compromettrait l'intégrité du signal.

Oui, le câble dorsale A06037 est conçu pour s'intégrer dans un réseau SeaTalkng qui utilise des pièces de connexion. Des pièces de connexion à trois voies, cinq voies et en ligne sont disponibles pour connecter les câbles et déployer le réseau SeaTalkng selon les besoins de votre installation.

Ce câble dorsale SeaTalk NG est compatible avec tous les produits Raymarine conçus pour le réseau SeaTalkng. Il permet de relier divers instruments Raymarine, tels que les écrans multifonctions, les capteurs et autres équipements de navigation, pour former un système de communication cohérent.

Oui, il est possible de relier des produits SeaTalk(1) existants au réseau SeaTalkng via des adaptateurs spécifiques. Certains produits Raymarine, comme les instruments ST70, peuvent également jouer un rôle de pont pour cette compatibilité.

Oui, le réseau SeaTalkng offre une compatibilité avec les équipements NMEA2000. Cela est rendu possible grâce à l'utilisation de câbles adaptateurs spécifiques, permettant d'intégrer des instruments de marques variées dans un écosystème cohérent.

Oui, certains produits Raymarine, comme les instruments ST70, ont une fonction de pontage (bridging function). Cela signifie qu'ils peuvent faciliter la connexion entre les produits SeaTalkng et les produits SeaTalk(1) plus anciens, via des câbles adaptateurs appropriés, augmentant ainsi la flexibilité du réseau.

Oui, le système SeaTalkng est conçu pour être flexible. Vous pouvez mélanger des câbles dorsaux de différentes longueurs (comme ce câble de 20 mètres, avec d'autres de 1, 3 ou 5 mètres) pour construire l'épine dorsale de votre réseau, afin de l'adapter parfaitement à la configuration de votre bateau.
