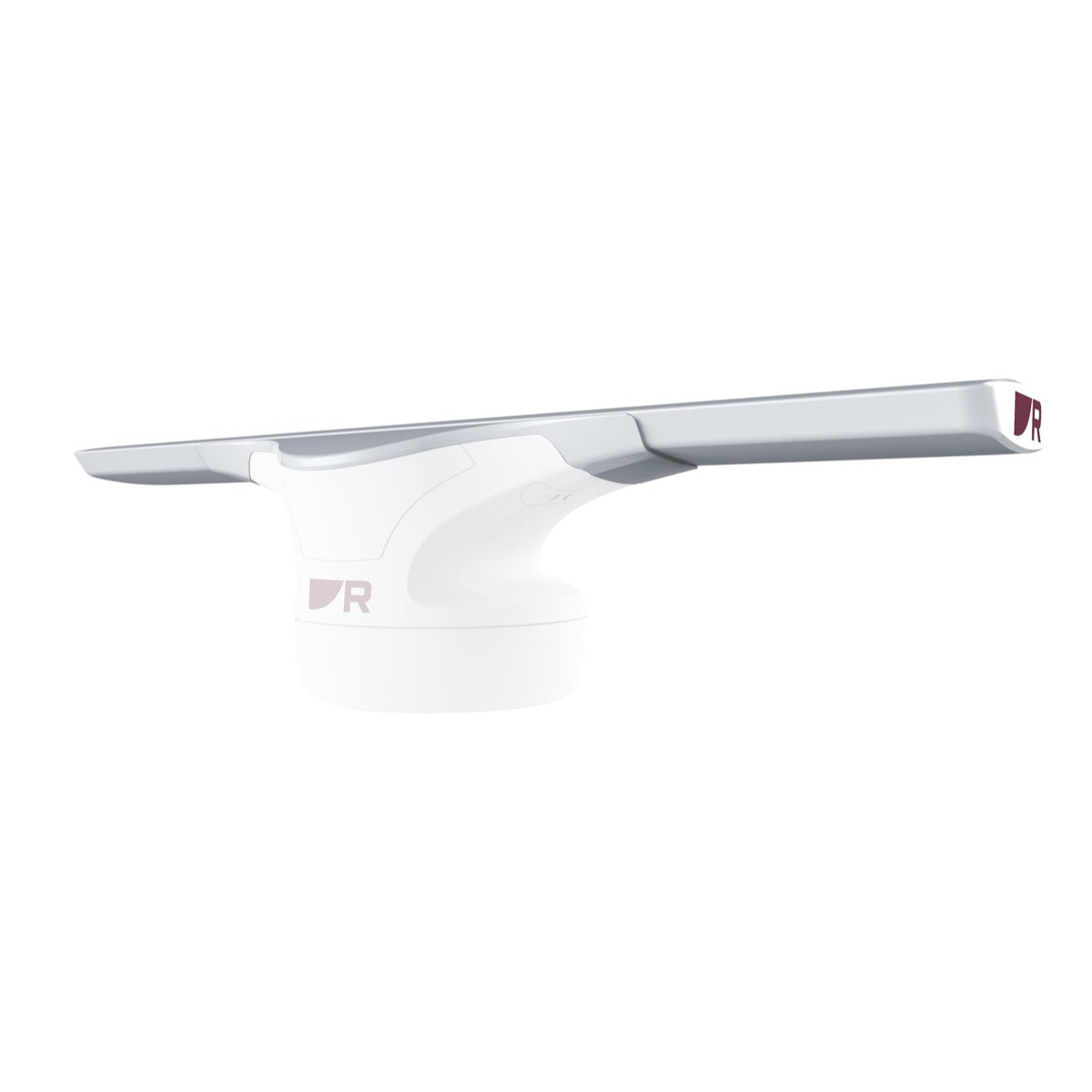

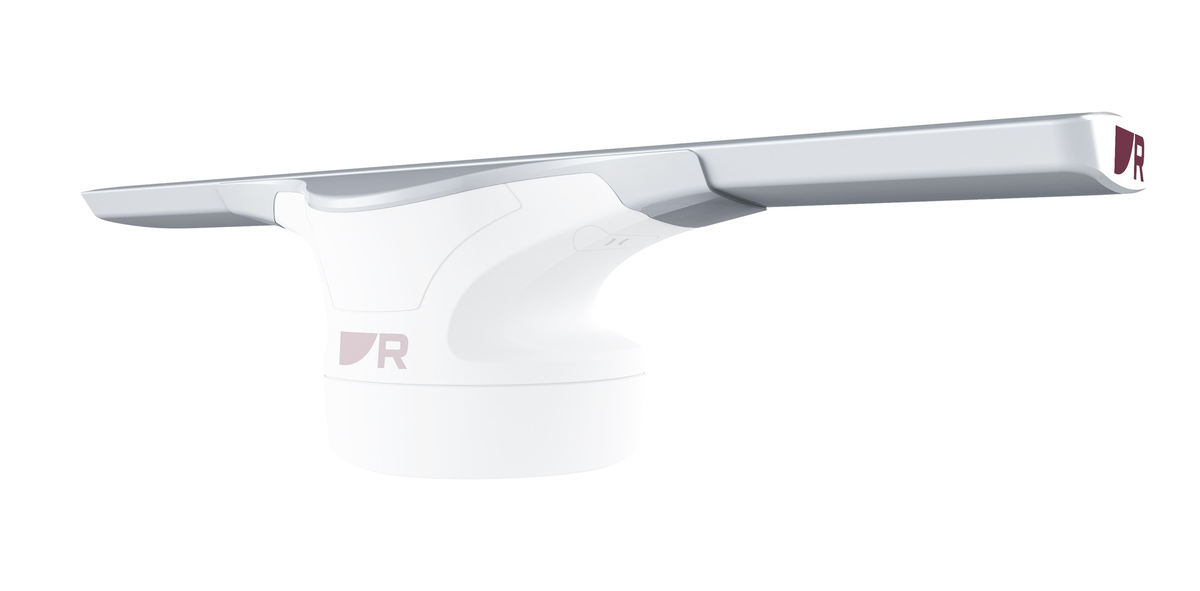

Antena de feixe Cyclone 4' Raymarine

A antena de haste Raymarine Cyclone 4' (E70629) é um componente da gama de radares de array aberto Cyclone. Concebida para uma deteção precisa de alvos, integra a tecnologia Doppler para uma melhor consciência situacional. O suporte de mastro e o módulo conversor de tensão VCM100 são vendidos separadamente.

Preço públicoBeneficiar da tarifa profissional

3.101,72€

3.101,72€ ~~3.234,00€~~

IVA incluído Expedição calculada no momento do pagamento.

Em stock

Entrega grátis em ponto de recolha a partir de 150€ em França
Levantamento na Skysat disponível

Instalação à medida

Confie em Skysat para instalar o equipamento a bordo

Solicitar orçamento

Instaladores perto de si

graças à nossa rede de instaladores autorizados

Encontrar um instalador

Serviço de assistência

Opte por assistência adicional na instalação

Características técnicas

Diâmetro do produto	1374
Altura do produto	360
Tensão de funcionamento	12 V / 24 V
Consumo elétrico máximo	55
Tecnologia do radar	Estado sólido, Doppler
Alcance máximo do radar	72
Calibre de fusível recomendado	10 A
Velocidade de rotação do radar	12, 24, 36, 48 rpm
Largura do feixe horizontal	1.1
À prova de água	IPX6
Consumo elétrico típico	55 W
Largura de banda de varrimento	32
Comprimento do impulso	0,04 - 40
Distância de segurança da bússola	100
Fator de ruído	< 4
Alcance mínimo do radar	6
Rede com fios	RayNet (Ethernet)
Temperatura de funcionamento	-25°C a +55°C
Rastreio MARPA	Sim
Potência de emissão do radar	55
Banda do radar	Banda X
Tipo de antena/radomo	Open Array
Largura do produto	1219.2
Tecnologia Radar Doppler	Sim
Radar de duplo alcance	Sim
VelocityTrack do radar	Sim
Largura do feixe vertical	25
Potência de pico do radar	55
Conteúdo da embalagem	Antena de haste 4', 4 parafusos M10 x 35 mm, 4 anilhas planas M10, 4 anilhas de mola M10
Alarmes disponíveis	Alarmes de alvo perigoso (Doppler), alarmes CPA/TCPA, alarmes de zona de guarda, alarmes de alvo perdido

Descrição detalhada

Concebida para navegadores exigentes, a antena de feixe Raymarine Cyclone 4' (E70629) é um componente fundamental da série de radares de antena aberta Cyclone. Destina-se a integrar um sistema radar completo, oferecendo capacidades avançadas de deteção e rastreio de alvos graças à tecnologia Doppler.

Conceção e Especificações Técnicas

A antena de feixe Cyclone 4' apresenta um comprimento máximo de 1374 mm em rotação. A sua conceção integra pontos de fixação M10 (4 posições) espaçados de 70 mm, assegurando uma instalação robusta no pé de mastro compatível. O raio de curvatura mínimo para o cabo é de 52 mm, garantindo flexibilidade na passagem das ligações de alimentação e dados. As saídas de cabo estão disponíveis na parte traseira e central da unidade, oferecendo opções variadas de instalação.

Integração e Desempenho do Sistema

A antena E70629 é compatível com ecrãs multifunções Raymarine que executam o software LightHouse, permitindo acesso às funcionalidades Doppler e ARPA (aquisição de alvos radar). Ao contrário de domos radar de menor dimensão, como os Raymarine Quantum, a antena aberta Cyclone 4' é otimizada para alcances mais longos e melhor separação de alvos, adequada a embarcações que requerem monitorização radar detalhada. Para um funcionamento completo, requer um pé de mastro e um módulo conversor de tensão VCM100, vendidos separadamente.

Documentação

Type	Nom
	EN - Plan technique - Antenne poutre Cyclone 4'
	EN - Notice d'installation - Antenne poutre Cyclone 4'
	FR - Notice d'installation - Antenne poutre Cyclone 4'

Avaliação do especialista

Pol CONIN

Responsável digital

« Análise técnica da antena radar Raymarine Cyclone 4' »

A antena de feixe Raymarine Cyclone 4' (E70629) destina-se a velejadores e profissionais que procuram uma melhoria significativa em relação aos domos de radar compactos. Este modelo oferece resolução e alcance superiores, essenciais para navegação costeira detalhada, deteção de alvos pequenos no mar ou aplicações de pesca desportiva. O seu tamanho de 4 pés representa um compromisso eficaz entre desempenho e ocupação de espaço, tornando-o adequado para veleiros de cruzeiro e embarcações motoras de médio a grande porte onde uma antena de 6 pés seria excessiva.

Na instalação, é crucial planear o trajeto dos cabos tendo em conta o raio de curvatura mínimo de 52 mm e as opções de saída traseira ou central. A colocação do módulo VCM100, que alimenta a antena e gere os dados, deve ser otimizada para minimizar as distâncias dos cabos de alimentação, assegurando simultaneamente uma ventilação adequada. Embora a instalação física da antena no mastro com as fixações M10 seja standard, deve ser dada especial atenção ao alinhamento da linha de fé para garantir a precisão das leituras do radar. Esta antena é uma escolha relevante para utilizadores que já possuem um MFD Raymarine compatível (gama Axiom, por exemplo) e pretendem expandir as suas capacidades de radar com a tecnologia Doppler da série Cyclone, sem as exigências de desempenho extremo das versões Pro.
