Interruptor de bateria remoto ML-RBS com controle manual - 12V DC 500A

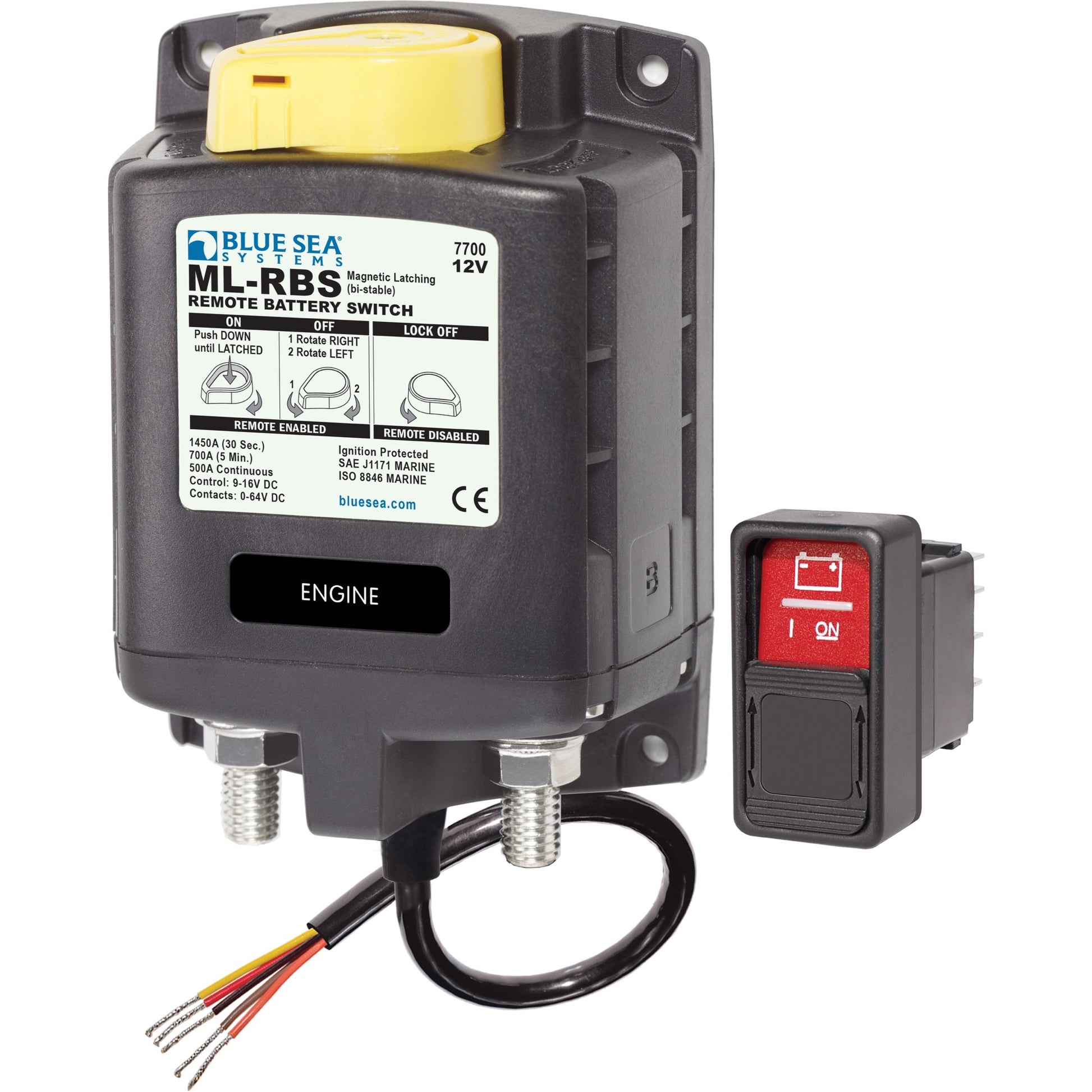

Le coupe-batterie à distance BLUE SEA ML-RBS (modèle 7700) est un interrupteur de batterie magnétique conçu pour la gestion des circuits haute intensité 12V DC. Il permet d'isoler de manière fiable les parcs de batteries ou de connecter des charges importantes, avec une capacité de commutation à distance ou manuelle.

La technologie de verrouillage magnétique (bi-stable) signifie que le coupe-batterie ne consomme aucun courant en état ON (activé) ou OFF (désactivé). Il ne consomme du courant (moins de 7A pendant 20 ms) uniquement lors du changement d'état, ce qui optimise la consommation énergétique par rapport aux solénoïdes traditionnels qui nécessitent un maintien de courant continu.

Ce coupe-batterie a une capacité de courant continu de 500 ampères (500A DC). Il peut également supporter jusqu'à 700A en intermittent (pendant 5 minutes) et 1450A en crête (pendant 30 secondes).

Oui, le coupe-batterie ML-RBS est classé IP66. Cela signifie qu'il est protégé contre les jets d'eau puissants et la pénétration de poussière, ce qui le rend adapté aux environnements marins.

Le coupe-batterie est équipé de contacts en alliage d'argent. Ces contacts offrent une fiabilité élevée pour la commutation de charges sous tension.

Ce coupe-batterie est conçu pour une longue durée de vie. Il supporte 10 000 cycles de commutation sous tension à 12V/300A et 100 000 cycles de commutation mécanique.

Le coupe-batterie ML-RBS répond aux exigences de protection contre l'inflammation externe ISO 8846 et SAE J1171. Il est également marqué CE.

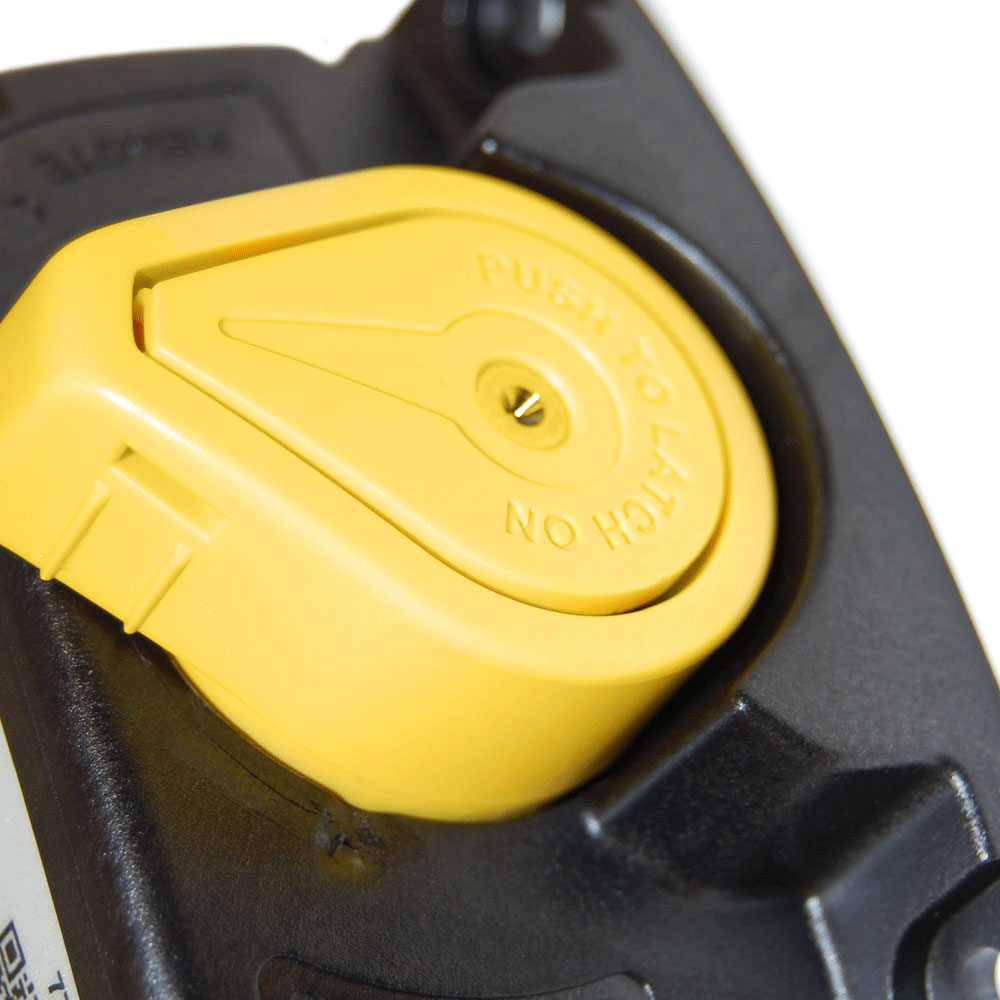

Le bouton de commande manuelle débrayable offre un niveau de sécurité supplémentaire. Il permet un contrôle ON/OFF manuel avec ou sans alimentation et dispose d'une fonction "LOCK OFF" pour sécuriser le système électrique lors de la maintenance.

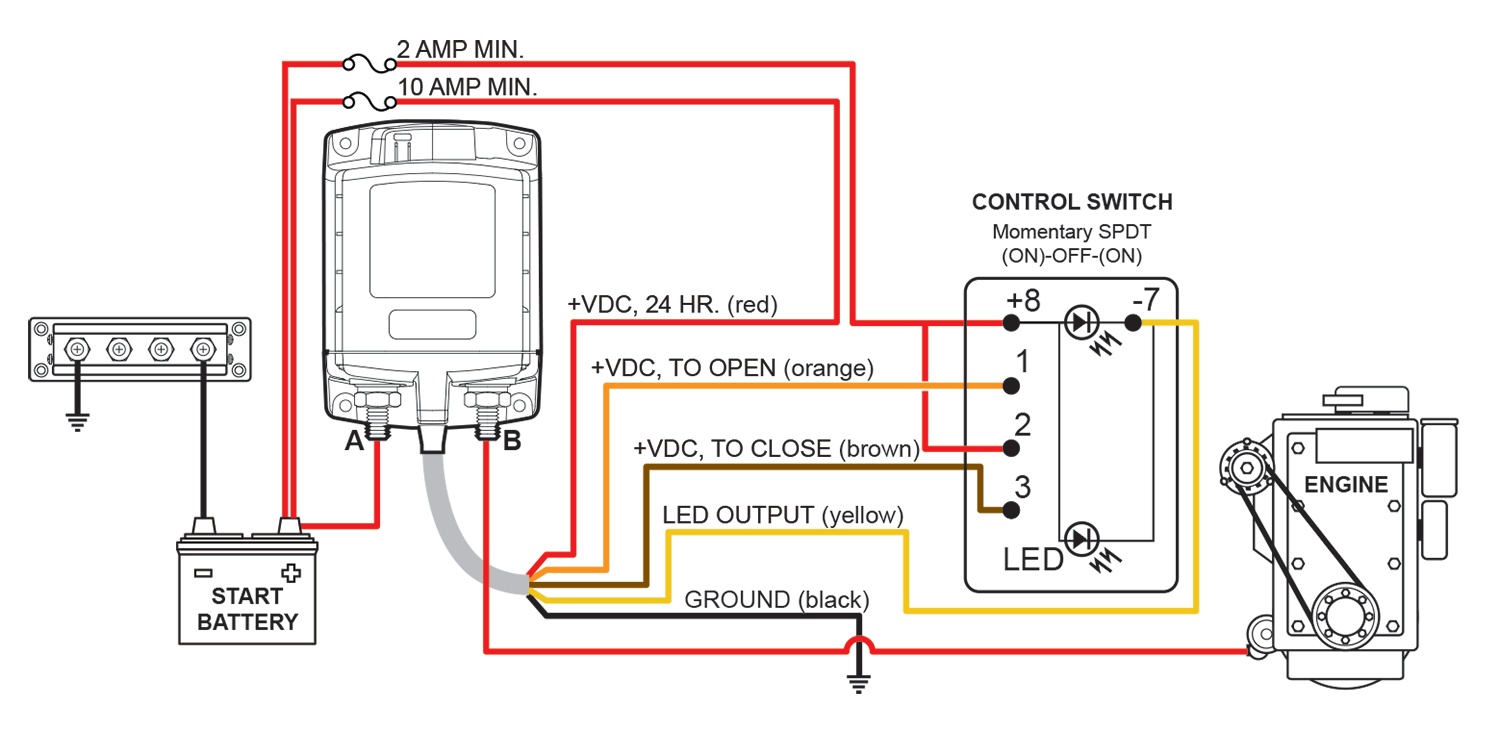

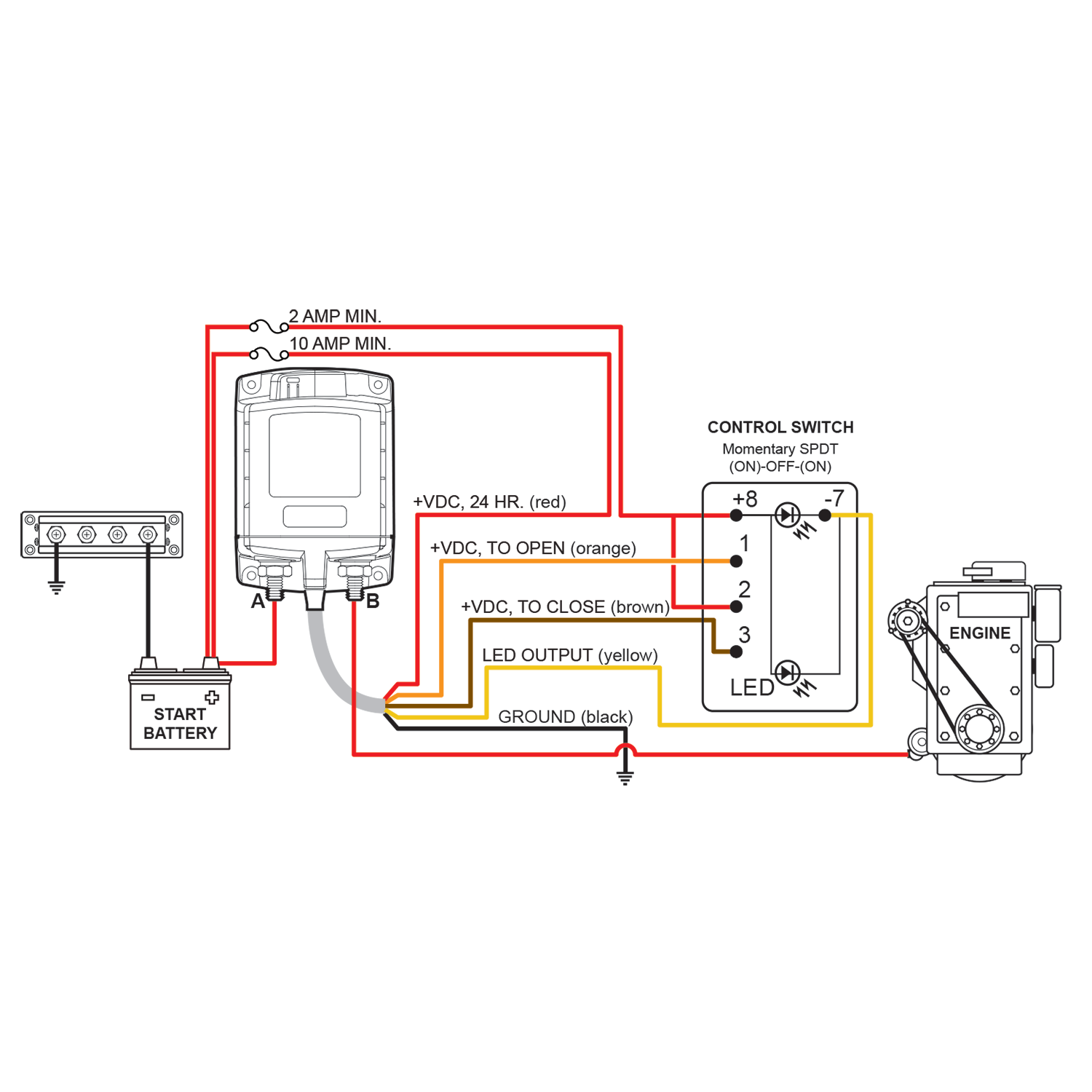

Oui, le coupe-batterie dispose d'une sortie LED qui peut être connectée à distance pour indiquer son état (ON/OFF). L'indicateur LED lui-même est vendu séparément.

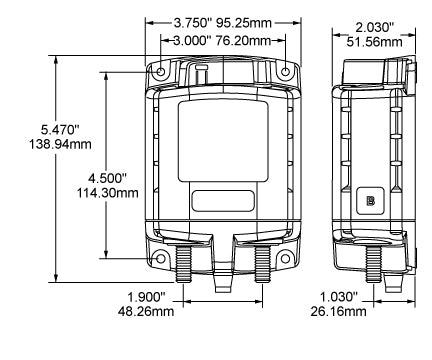

Les dimensions du coupe-batterie sont les suivantes :

Longueur : 138.94 mmLargeur : 95.25 mmHauteur (y compris les bornes) : 76.20 mmProfondeur d'installation : 48.26 mm

Il est recommandé d'installer le coupe-batterie aussi près que possible du parc de batteries. Choisissez un endroit sec et protégé pour éviter la corrosion des câbles et des bornes. Évitez de le monter directement au-dessus de batteries au plomb-acide ventilées pour ne pas l'exposer aux gaz corrosifs.

Les bornes de connexion principales sont des goujons en cuivre étamé de taille 3/8"-16 (M10). Elles sont conçues pour une conductivité maximale et une résistance à la corrosion.

Le couple de serrage maximal pour les écrous des goujons des bornes de forte intensité est de 15.8 N•m (140 in-lb).

Oui, les bornes A et B sont interchangeables. La charge peut être connectée à la borne A ou B, et le parc de batteries à l'autre borne.

Oui, il est impératif de déconnecter toutes les connexions négatives des batteries avant de commencer l'installation pour des raisons de sécurité.

Pour activer la fonction "LOCK OFF", tournez le bouton de commande manuelle vers la droite jusqu'à la position "LOCK OFF". Vous pouvez ensuite passer un serre-câble (non inclus) à travers le trou prévu pour sécuriser le coupe-batterie dans cette position et empêcher toute opération à distance.

Le coupe-batterie ML-RBS (modèle 7700) nécessite une tension de contrôle nominale de 12V DC, spécifiquement entre 9V et 16V DC, pour son fonctionnement à distance.

Oui, il est conçu pour les applications à courant élevé et supporte des câbles de grosse section. Pour atteindre sa capacité continue de 500A, il est recommandé d'utiliser deux câbles de 4/0 AWG (2x 120 mm²).
