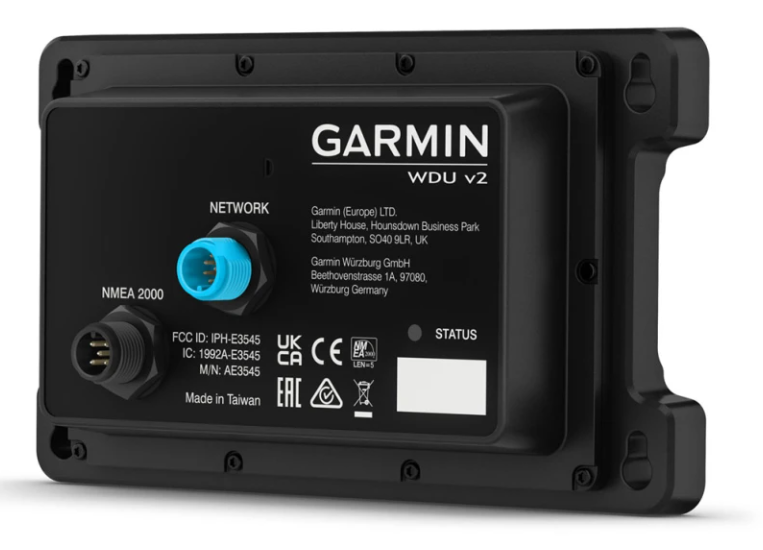

Empirbus WDU v2

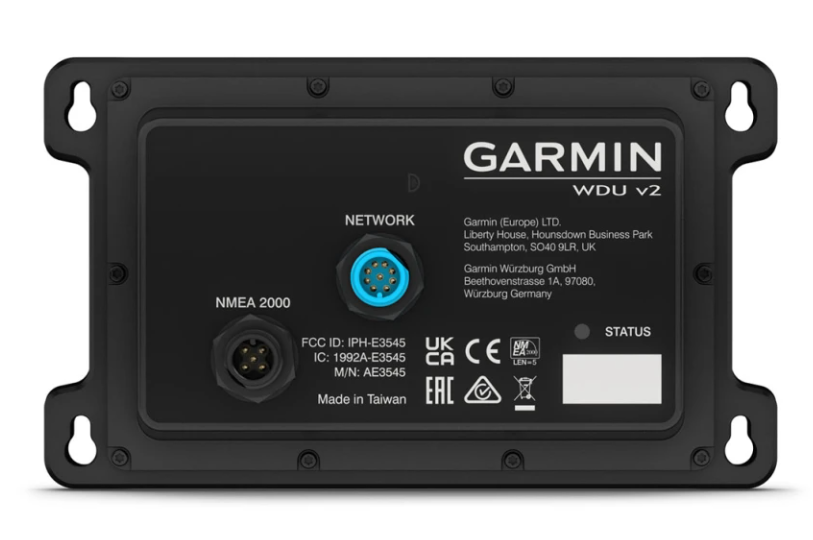

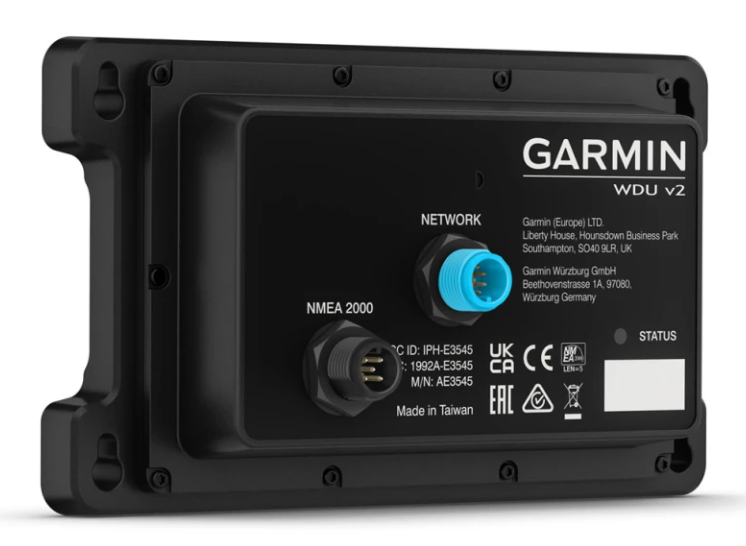

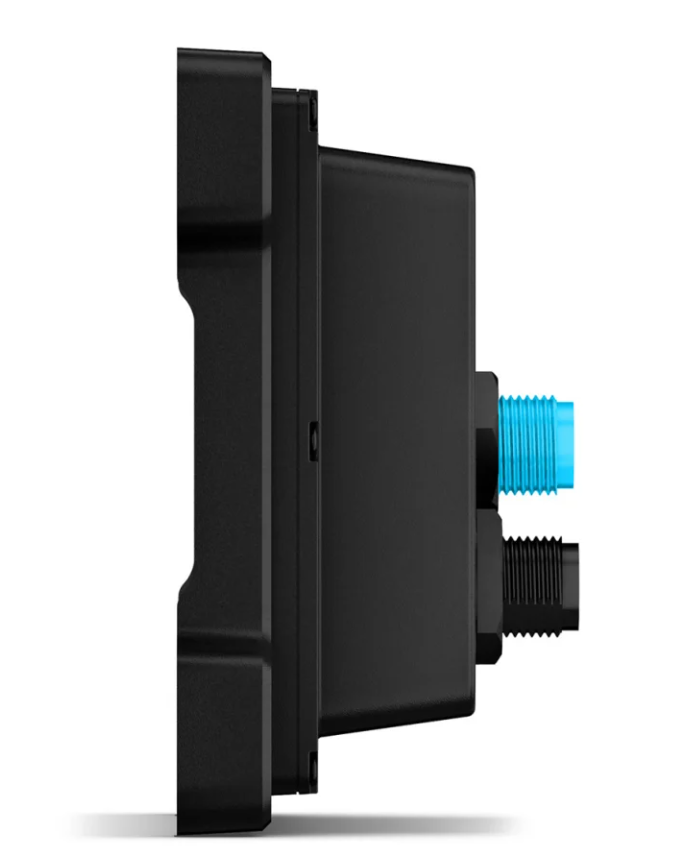

A unidade de interface de comutação digital Empirbus WDU v2, da marca GARMIN, é um módulo projetado para otimizar o controlo e gestão de sistemas elétricos a bordo de embarcações. Este módulo é alimentado a 12/24 VCC e pode também ser alimentado diretamente pela rede NMEA 2000, simplificando a sua integração. Garante conectividade robusta através de NMEA 2000, Garmin Marine Network e Wi-Fi, permitindo comunicação fluida entre diferentes equipamentos e ecrãs multifunções compatíveis. A unidade é apresentada com preço para 2026, confirmando a sua posição atual na gama.

Integração e desempenho do sistema

O GARMIN Empirbus WDU v2 é um componente-chave para a implementação de um sistema de comutação digital EmpirBus. Permite a transmissão de sinais de comutação via um barramento CAN compatível com NMEA 2000, cumprindo as normas ISO 61508 e a diretiva WEEE, bem como a certificação NMEA 2000. A unidade tem classificação IPX7 para estanquidade, garantindo fiabilidade em ambientes marinhos exigentes. É projetada para interagir com ecrãs multifunções Garmin compatíveis, exibindo gráficos, HTML e controlos partilhados em toda a rede Garmin Marine Network. Esta integração facilita a gestão de sistemas críticos, desde bombas de porão a guinchos de âncora, oferecendo uma interface de utilizador unificada.

Conceção e segurança da rede

A arquitetura do sistema EmpirBus, que inclui o WDU v2, privilegia fatores humanos, segurança e redundância. A conceção física da rede linear NMEA 2000 é crucial, exigindo terminação correta nas extremidades do barramento e alimentação centralizada para evitar sobrecarga de dados e garantir respostas fiáveis. Para gestão de cargas indutivas (como motores de âncora ou bombas), a instalação de diodos de "roda livre" (flyback) é obrigatória, posicionados o mais próximo possível da carga e especificados para a tensão e corrente esperadas (por exemplo, GPN 010-12913-01 para 12 V ou GPN 010-12912-03 para 24 V). Em comparação com sistemas de comutação tradicionais com cablagem complexa, o Empirbus WDU v2 reduz significativamente o volume de cabos, ao mesmo tempo que oferece funções de segurança avançadas, como proteção contra sobreintensidades ou interruptores de segurança para equipamentos móveis, como plataformas retráteis. O WDU v2 posiciona-se como elemento central para uma automação marinha fiável e segura, semelhante a interfaces de gestão de rede como o GMS 10 da Garmin, mas otimizado especificamente para comutação digital EmpirBus.
