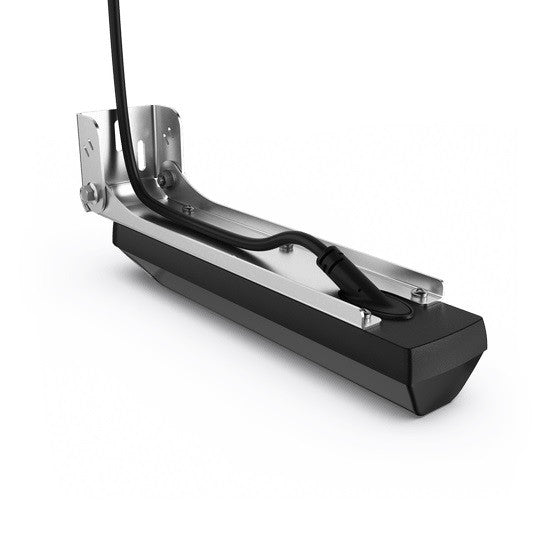

ActiveImaging™ HD 3-em-1 (HW) - SideScan Fish Reveal
Em stock
Características técnicas
Características técnicas
| Tecnologias de sonda suportadas | CHIRP, DownScan HD, SideScan HD, FishReveal™ DownScan, FishReveal™ SideScan |
| Tensão de funcionamento | Alimentado pelo ecrã |
| Frequências da sonda | CHIRP: 200 kHz; DownScan: 700 kHz, 1200 kHz; SideScan: 455 kHz, 1075 kHz |
| Temperatura de funcionamento | De -15 °C a +55 °C |
| Profundidade máxima de leitura | 305.0 |
| Material da sonda | Plástico |
| Tipo de conector da sonda | Conetor de 9 pinos |
| Comprimento do cabo | 7.6 |
| Sensor de temperatura integrado | Sim |
| Ecrãs compatíveis | Lowrance HDS PRO (diretamente); Lowrance HDS LIVE, HDS Carbon, Elite FS, Simrad NSS, NSSevo3S, NSS evo3, NSX e séries GO (com módulo S3100) |
| Compatibilidade de barramento | Proprietário (Lowrance) |
| Rede com fios | Proprietário (Lowrance) |
| Conectividade sem fios | Não |
| Tipo de montagem | Montagem na ré, montagem na saia |
| Certificações | CE (Diretiva CEM 2014/30/UE), UKCA (CEM 2016), Nível de Radiocomunicações 2 (Austrália/Nova Zelândia) |
| Faixa de medição de temperatura da água | De -15 °C a +55 °C |
| Aluminum Hull Isolation Required | Sim |
| Código de barras do produto | 9420064130351 |
| Ângulo de cobertura do feixe | Grande (200 kHz CHIRP) |
| Diâmetro de corte para entrada de cabo | 26 |
| Frequência CHIRP alta | 200 |
| Downscan Fishreveal Support | Sim |
| Downscan Imaging Frequencies Khz | 700, 1200 |
| Downscan Imaging Frequencies Max Mhz | 1.2 |
| Tipo de pesca | Mar, lago, rio, vertical, arrasto |
| Fishreveal Sidescan Support | Sim |
| Manual de instalação incluído | Sim |
| Ferramentas de instalação necessárias | Broca, broca de 3 mm, chave de fendas Phillips, massa de calafetar marinha, duas chaves de 10 mm |
| Sensor de velocidade integrado | Não |
| Max Depth Downscan 1200khz M | 27 |
| Max Depth Downscan 700khz M | 46 |
| Max Depth Sidescan 1075khz M | 46 |
| Max Depth Sidescan 455khz M | 91 |
| Max Operating Speed Imaging Knots | 9 |
| Max Operating Speed Imaging Kph | 17 |
| Max Operating Speed Imaging Mph | 10 |
| Max Operating Speed Sonar Knots | 48 |
| Max Operating Speed Sonar Kph | 89 |
| Max Operating Speed Sonar Mph | 55 |
| Mounting Hardware Bolt Type Bracket | M6 com cabeça de flange (2 parafusos) |
| Parafusaria de montagem incluída | Sim |
| Mounting Hardware Screw Type Transducer | M4 (6 parafusos) |
| Mounting Hardware Screw Type Transom | #10 x 1-1/4" (3 parafusos) |
| Peso embalado | 1,762 |
| Peso líquido do produto | 1,2 |
| Sidescan Imaging Frequencies Khz | 455, 1075 |
| Sidescan Imaging Frequencies Max Mhz | 1.075 |
| Sonar Chirp Beam Type | Alta frequência, feixe largo |
| Faixa de temperatura de armazenamento | De -30 °C a +70 °C |
| Transducer Configuration Type | HW (Alto/Largo) |
| Transducer Element Type | Sonar CHIRP, DownScan HD, SideScan HD |
| Transducer Output Data | Imagem SideScan, Imagem DownScan, Temperatura da água, Sonda CHIRP |
| Nível do utilizador | Intermédio/Especialista |
Descrição detalhada
Descrição detalhada
O transdutor Lowrance ActiveImaging™ HD 3-em-1 (HW) - SideScan Fish Reveal foi concebido para oferecer uma visão subaquática detalhada e uma identificação precisa de alvos. Este modelo integra um sonar CHIRP de alta frequência com feixe largo (200 kHz), a imagem DownScan HD (700 kHz e 1200 kHz) e a imagem SideScan HD (455 kHz e 1075 kHz). Esta configuração "HW" (High/Wide) é especialmente adequada para uma cobertura alargada em águas menos profundas, em contraste com o modelo "M/H" (Medium/High), que privilegia a profundidade com os 83 kHz. O transdutor é diretamente compatível com os ecrãs Lowrance HDS PRO. Para os sistemas Lowrance HDS LIVE, HDS Carbon, Elite FS, bem como os ecrãs Simrad NSS, NSSevo3S, NSS evo3, NSX e séries GO, é necessário um módulo sonar S3100.
Imagem de Alta Definição e Identificação Direcionada
Graças à imagem SideScan e DownScan HD operando até 1,2 MHz, o ActiveImaging HD 3-em-1 (HW) fornece imagens de maior clareza das estruturas subaquáticas e dos cardumes. O sonar CHIRP otimiza a separação de alvos, permitindo distinguir peixes individuais. A tecnologia FishReveal™ simplifica a interpretação dos dados ao sobrepor os ecos de peixes do sonar CHIRP sobre as imagens de alta resolução do DownScan. Uma inovação importante da gama ActiveImaging HD é a extensão do FishReveal™ ao SideScan, facilitando o reconhecimento de alvos de peixes nas imagens de estruturas laterais do barco, uma funcionalidade que normalmente requer o módulo S3100 para ser plenamente explorada.
Especificações Técnicas e Fiabilidade Marítima
Este transdutor oferece uma profundidade máxima de 305 metros no modo sonar e alcances de 46 metros (700 kHz) ou 27 metros (1200 kHz) para o DownScan, e de 91 metros (455 kHz) ou 46 metros (1075 kHz) por lado para o SideScan. Garante um seguimento do fundo até 48 nós no modo sonar e 9 nós nos modos de imagem. Com um peso de 1,2 kg, cabo de 7,6 metros e conector de 9 pinos, é projetado para montagem na popa ou na saia. A sua gama de temperatura de funcionamento de -15°C a +55°C e de armazenamento de -30°C a +70°C, aliada à certificação CE e UKCA, assegura um desempenho estável e durabilidade em ambiente marítimo.
