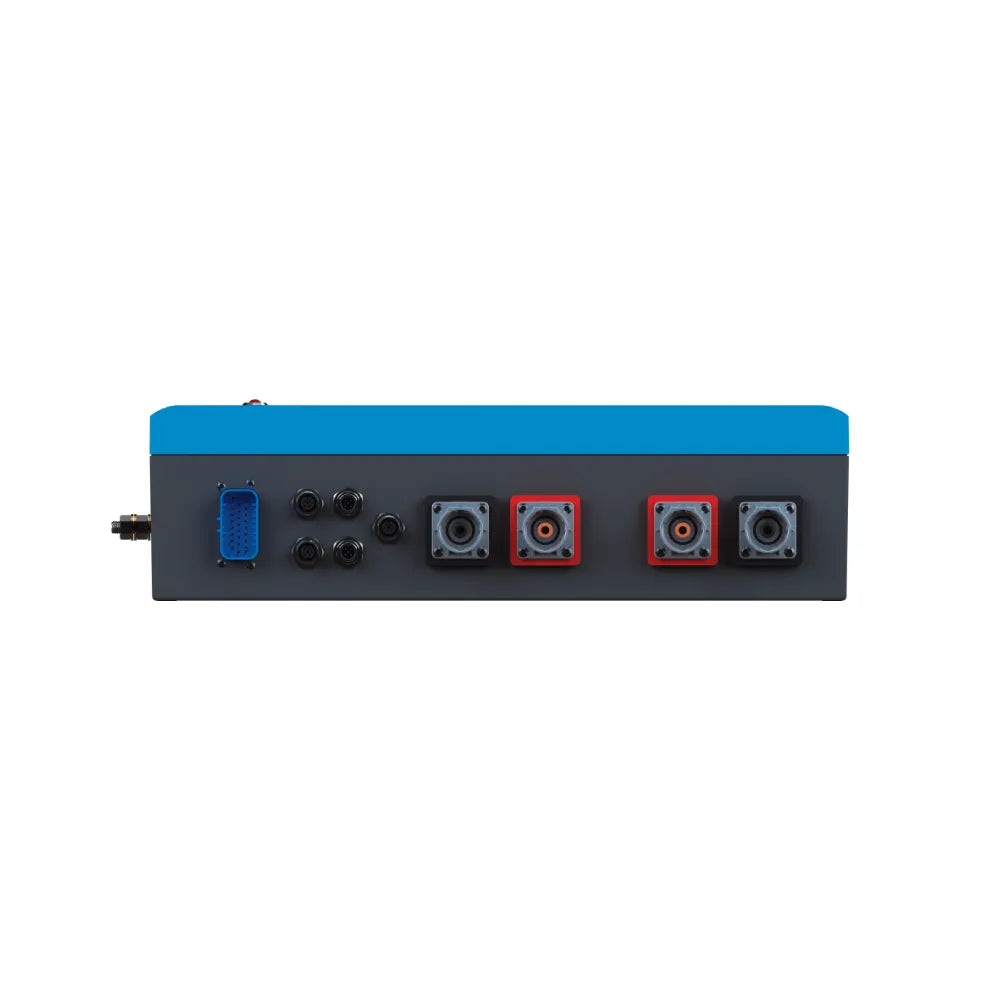

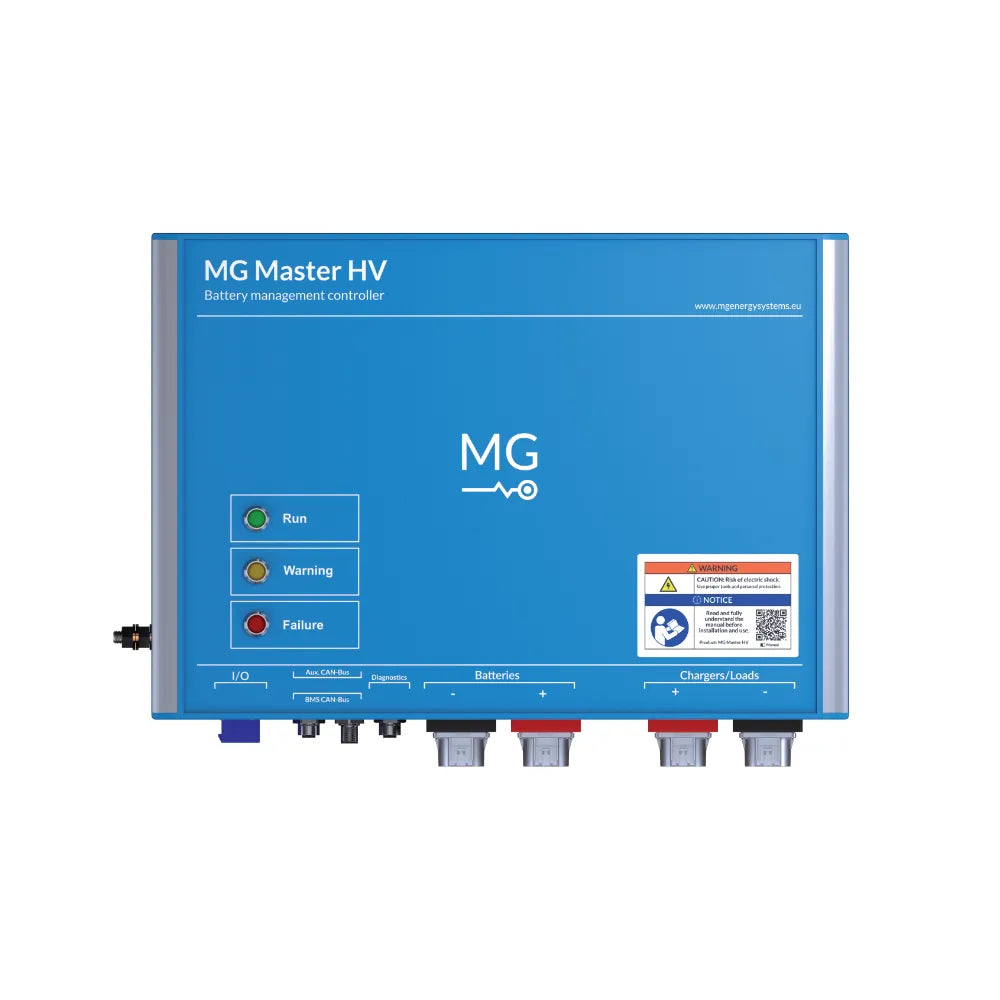

BMS alta tensão MG Master HV 900 V - 300 A

O Master HV é a unidade de segurança e controlo das cadeias de baterias de alta tensão MG. Monitoriza os parâmetros essenciais, comanda a carga e a descarga e aceita arquiteturas até 900 V contínuos e 300 A.

Pontos fortes

• Tensão máxima de 900 V contínuos
• Contactador principal de 300 A
• Caixa IP65 e ligação CAN M12
• Entrada de paragem de emergência e contactos programáveis

Para que uso?

Unidade de segurança para cadeias de baterias de alta tensão de propulsão, armazenamento ou aplicações industriais.

Compatibilidade e pré-requisitos

• Uma unidade Master HV por cadeia de baterias
• Sistemas de 120 a 900 V contínuos
• Ligação CAN M12 e potência PowerLok 300

Instalação e segurança

• Instalação reservada a uma arquitetura de alta tensão estudada e protegida
• Ligar a paragem de emergência, as autorizações de carga/descarga e as entradas de 24 V
• Verificar o isolamento, a pré-carga e a coordenação dos contactadores antes da ligação à rede

Conteúdo fornecido

• Unidade Master HV 900 V / 300 A

A prever separadamente

• Baterias, conectores PowerLok, cabos CAN e cabos de potência
• Proteções de alta tensão, pré-carga externa e acessórios de paragem de emergência

Transporte e manuseamento

• Peso de expedição: 13,5 kg
• Produto não classificado como mercadoria perigosa

Ambiente

• Humidade sem condensação: ≤ 95 %
• Faixa de temperatura de funcionamento: -20 a +50 °C

Entradas e saídas

• Autorização de carga (saída relé): 1,5 A a 30 Vdc, protegido por fusível
• Autorização de descarga (saída relé): 1,5 A a 30 Vdc, protegido por fusível
• Entrada digital 1: 24 V / 5 mA
• Entrada digital 2: 24 V / 5 mA
• Entrada digital 3: 24 V / 5 mA
• Ligação de paragem de emergência: Sim
• Contacto programável (saída relé): 1,5 A a 30 Vdc, protegido por fusível

Características mecânicas

• Ligação de dados: CAN Bus M12
• Altura: 121 mm
• Índice de proteção: IP65
• Comprimento: 430 mm
• Ligação de potência: PowerLok 300
• Peso: 9,9 kg
• Largura: 329 mm

Normas e homologações

• Homologações: IEC-EN62619 (ES-TRIN)
• CEM: emissões: EN-IEC 61000-6-3:2007/A1:2011/C11:2012
• CEM: imunidade: IEC 61000-4-6:2013

Especificações técnicas

• Corrente do contactador principal: 300 A
• Tensão máxima: 900 Vdc
• Corrente de alimentação: 2,5 A
• Faixa de tensão de alimentação: 18 - 32 Vdc
• Tensão do sistema: ≥ 120 V

Logística

• Código aduaneiro HS: 8537109199
• País de origem: Países Baixos
• Peso de expedição: 13,5 kg
• Classificado como mercadoria perigosa: Não

Documentação

Ficha técnica oficial MG Energy - MGMHV800300

Conselho de integração: verifique a tensão, as correntes, as proteções, o arrefecimento e as interfaces do sistema completo antes da instalação.
