Conector em T SeaTalk NG

Le connecteur en T A06028 est un composant essentiel pour construire ou étendre un réseau de navigation Raymarine SeaTalk NG. Il sert de point de jonction pour ajouter un appareil, comme un écran multifonctions ou un capteur, à la ligne principale (dorsale) de votre réseau.

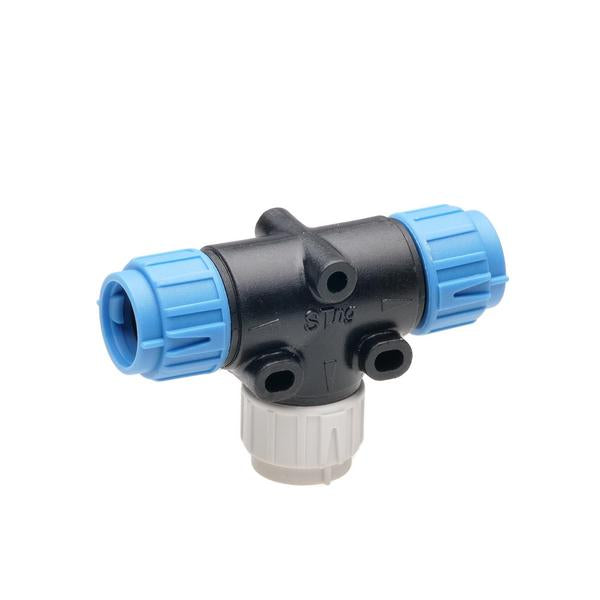

Le connecteur possède un code couleur pour une installation facile :

Deux ports bleus : Ils sont réservés à la connexion des câbles de la dorsale (backbone) pour assurer la continuité du réseau.Un port blanc : Il est utilisé pour brancher le câble de dérivation (spur) qui va vers l'appareil que vous souhaitez connecter au réseau.

Oui, le réseau SeaTalk NG est électriquement compatible avec le standard NMEA 2000. Cependant, les connecteurs sont physiquement différents. Pour connecter un appareil d'une autre marque avec une prise NMEA 2000 standard (Micro-C), vous aurez besoin d'un câble adaptateur Raymarine SeaTalk NG vers NMEA 2000.

SeaTalk NG est le système de câblage propriétaire de Raymarine basé sur le protocole NMEA 2000. Il utilise des connecteurs spécifiques, avec un code couleur et un système de verrouillage à baïonnette, pour simplifier l'installation et la rendre plus fiable en milieu marin. Les données transmises sont au format NMEA 2000.

Oui, le système de verrouillage à baïonnette assure une connexion mécanique robuste et une étanchéité parfaite. Cela protège les contacts électriques de l'humidité, des embruns et de la corrosion, ce qui est essentiel pour une installation durable en milieu marin.

Non, aucun outil spécifique n'est nécessaire. L'installation se fait à la main grâce au système de connexion et de verrouillage par simple vissage du collier.

Oui, c'est même le principe de construction d'une dorsale SeaTalk NG. Vous pouvez enchaîner les connecteurs en T pour créer autant de points de branchement que nécessaire pour vos différents instruments de navigation.

Non, ce connecteur n'est pas directement compatible avec le réseau SeaTalk1 (ou SeaTalkHS). Pour intégrer des appareils SeaTalk1 à un réseau SeaTalk NG, vous devez utiliser une passerelle de conversion spécifique Raymarine.

La dorsale, ou "backbone" en anglais, est la ligne principale de câbles qui parcourt le bateau et distribue les données et l'alimentation à l'ensemble du réseau. Les connecteurs en T se branchent sur cette dorsale pour permettre la connexion des appareils individuels via des câbles de dérivation.

La référence fabricant pour ce connecteur en T Raymarine SeaTalk NG est A06028.

Non, le connecteur en T lui-même n'a pas besoin de bouchon de terminaison. Cependant, le réseau SeaTalk NG complet doit impérativement avoir un bouchon de terminaison (terminateur) à chacune de ses deux extrémités pour fonctionner correctement.

Vous pouvez connecter n'importe quel appareil compatible SeaTalk NG ou NMEA 2000 (via un adaptateur), tel que :

Un écran multifonctions (MFD)Une antenne GPSUn pilote automatiqueUn capteur de vent, de vitesse ou de profondeurUne radio VHF

Oui, le réseau SeaTalk NG transporte à la fois les données et une alimentation 12V DC. Ce connecteur permet donc d'alimenter les appareils connectés via le câble de dérivation, dans la limite de la capacité du réseau.

Le poids de ce connecteur en T est d'environ 22 g.

Non, pas directement. Le port blanc est au format SeaTalk NG. Pour y brancher un câble de dérivation avec un connecteur NMEA 2000 Micro-C standard, vous devez utiliser un câble adaptateur SeaTalk NG vers NMEA 2000.

Il s'agit d'un produit officiel de la marque Raymarine, conçu spécifiquement pour son écosystème SeaTalk NG.

Non, l'orientation électrique n'a pas d'importance. Vous pouvez l'installer dans le sens qui convient le mieux à votre installation et au passage des câbles, tant que les connexions bleues sont sur la dorsale et la blanche sur la dérivation.

Oui, en règle générale, chaque appareil (afficheur, capteur, etc.) que vous souhaitez ajouter à la dorsale de votre réseau SeaTalk NG nécessite son propre connecteur en T pour le brancher.

Non, ce connecteur est conçu pour ajouter une dérivation. Pour rallonger une dorsale, vous devez utiliser un câble de dorsale SeaTalk NG de la longueur souhaitée et un connecteur de jonction (I-connector) si nécessaire, ou simplement un câble plus long.

L'emballage du produit A06028 contient uniquement le connecteur en T SeaTalk NG. Les câbles de dorsale, de dérivation et les bouchons de terminaison sont vendus séparément.
