Passe-cabos para conetor até Ø21 mm, cabo 4-9 mm - compósito preto

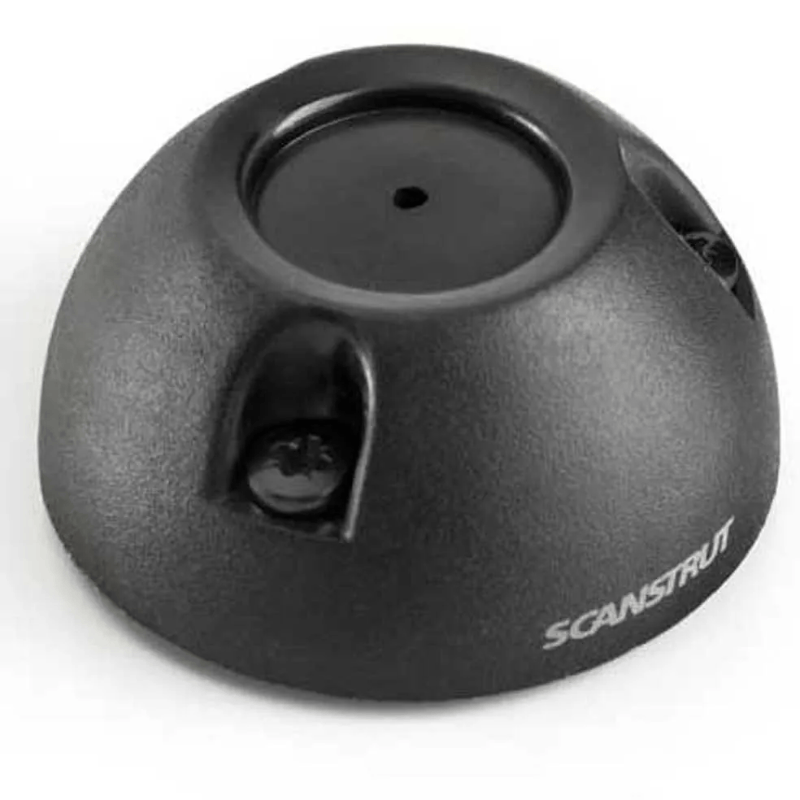

O passe-cabos Scanstrut DS21A-P-BLK é uma solução de estanquidade vertical concebida para instalações marítimas que requerem a passagem de cabos com conetores. Pertencente à família de juntas de convés (Seal / Vertical) da Scanstrut, este modelo em compósito preto é especificamente dimensionado para alojar conetores com diâmetro máximo de Ø21 mm e cabos com diâmetro entre 4 e 9 mm. Garante uma proteção fiável contra infiltrações de água, essencial para a longevidade dos sistemas eletrónicos embarcados.

Posicionamento e especificações técnicas

O DS21A-P-BLK distingue-se pelas suas dimensões precisas: um diâmetro exterior (ØA) de 49 mm, um diâmetro de furação (ØB) de 21 mm para o conetor, uma base (ØC) de 45,7 mm, uma altura (D) de 20,5 mm e capacidade de cabo (E) de 4-9 mm. Em comparação com outros modelos da gama Scanstrut, o DS21A posiciona-se como uma opção intermédia. O DS6, por exemplo, gere conetores de Ø6 mm e cabos de 2-6 mm, enquanto o DS16 é adequado para conetores de Ø16 mm e cabos de 2-8 mm. O DS21B oferece a mesma capacidade de conetor (Ø21 mm), mas para cabos mais largos (9-14 mm). Os modelos DS30 e DS40 destinam-se a passagens de cabos e conetores de maiores diâmetros, respetivamente Ø30 mm (cabos 9-14 mm) e Ø40 mm (cabos 12-15 mm). Este modelo DS21A está, portanto, otimizado para configurações de cablagem comuns em embarcações que necessitam de passagem de conetor de tamanho médio.

Instalação e robustez

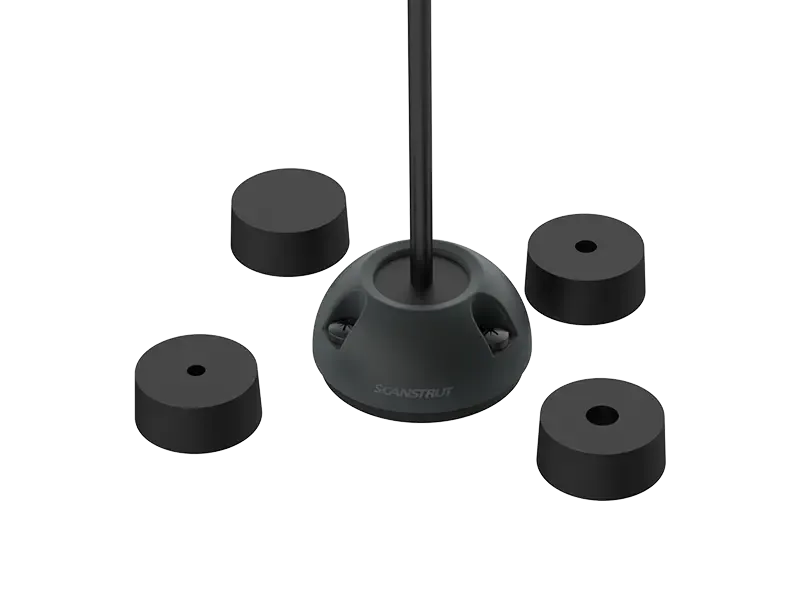

A instalação do passe-cabos DS21A-P-BLK é facilitada pela inclusão de um kit completo composto por uma carcaça, uma base, uma junta de estanquidade, três parafusos auto-roscantes No. 6X16 e três porcas M4X10 (pretas), bem como quatro bungs DS21A adaptados às diferentes dimensões de cabos. A operação requer uma chave de fendas Pozidriv, silicone para estanquidade, uma broca de Ø21 mm e uma broca de Ø2,5 mm ou Ø3 mm para os furos de pré-perfuração. Uma dica de instalação consiste em congelar o cabo antes de perfurar para facilitar o ajuste. Fabricado em compósito preto, este passe-cabos garante resistência a ambientes marítimos exigentes, assegurando durabilidade e fiabilidade a longo prazo para a proteção dos seus sistemas elétricos e eletrónicos a bordo.
