À la coupeEconomisești 9%

Skysat

6733251

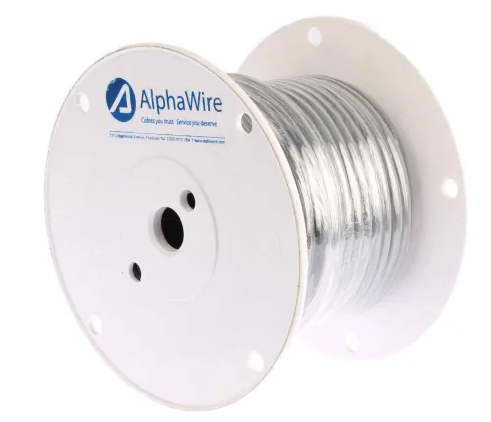

Cablu 0,35 mm² 22 AWG neblindat

Le câble ALPHAWIRE 1178L est un multiconducteur non blindé de 8 brins en cuivre étamé de 22 AWG (0.35mm²), destiné aux installations marines. Doté d'une isolation et d'une gaine LSZH, il assure une sécurité incendie renforcée grâce à la réduction des émissions de fumées et de gaz toxiques. Ce câble est conforme aux normes UL CMG et RoHS, et conçu pour les signaux à faible courant (300 VRMS).

Prix publicBénéficier du tarif pro

36,39 RON

36,39 RON ~~40,41 RON~~

36,39 RON m

TTC Expediere calculată la momentul plății.

Disponibil în stoc

LONGUEUR :

M cm

1M 7,5M 10M 15M 20M 35M 50M

Longueur facturée : 1 m (arrondie au mètre supérieur)

Prix publicBénéficier du tarif pro

~~40,41 lei~~ TTC -10%

36,39 lei TTC

soit 36,39 lei / m (après remise)

Vous économisez : 4,02 lei

Point relais offert dès 150€ en France
Retrait chez Skysat possible

Installation sur mesure

Faites confiance à Skysat pour installer l'équipement à bord

Demander un devis

Installateurs autour de vous

grâce à notre réseau d'installateurs agréés

Trouvez un installateur

Service d'assistance

Optez pour une aide complémentaire à la pose

Caractéristiques techniques

Secțiune (mm²)	0.35
Secțiune (AWG)	22
Număr de conductori	8
Culoare	Noir
Tensiune maximă	300
Ecranare	Unshielded
Flexibilitate	Flexible
Tip curent	AC\|DC
Diametru exterior	5.49 mm
Curent nominal	2.5
Material manta	LSZH
Material conductor	Tinned copper
Certificări	CE\|RoHS\|REACH\|UL\|CSA\|IEC
Finisaj conductor	Tin coated
Tip cablu	Control Cable
Rețea compatibilă	Signal et commande
Conectoare pre-montate	Non
Amplasament instalare	Intérieur, espaces confinés (marin)
Aplicație cablu	Signal et commande
Temperatură de funcționare	-20 à 75 °C
Temperatură depozitare	-20 à 75 °C
Rază de curbură minimă	54.9 mm
Tip de conector	Sans
Tip ecranare	Non blindé
Rezistență UV	Non spécifié
Diametrul exterior al cablului	5.49
Construcție conductor	Multibrins
Tipul produsului	Câble multiconducteur de signal et commande

Description détaillée

Cablul multiconductor ALPHAWIRE 1178L este proiectat pentru aplicații care necesită conectivitate fiabilă în medii solicitante. Acest cablu neblindat integrează 8 conductoare din cupru cositorit de 22 AWG (0,35 mm²), fiecare având o izolație LSZH (emisii reduse de fum, fără halogeni) cu o grosime nominală de 0,010 inch. Mantaua exterioară din LSZH, de culoare ardezie, cu o grosime nominală de 0,025 inch, asigură protecție împotriva solicitărilor mecanice și de mediu.

Performanță electrică și conformitate

Cu o tensiune nominală de 300 V_RMS, cablul ALPHAWIRE 1178L prezintă o capacitanță nominală de 26 pF/ft la 1 kHz între conductoare și o inductanță nominală de 0,18 µH/ft. Rezistența conductorului este de 16,4 Ω/1000ft la 20°C. Proiectarea sa respectă standardele UL CMG și CSA International FT4, cu o temperatură de funcționare de -20 până la 75°C. Este conform cu directivele europene RoHS2/RoHS3 și REACH, garantând absența substanțelor periculoase. Spre deosebire de cablurile blindate, această variantă neblindată este adecvată pentru aplicații în care protecția împotriva interferențelor electromagnetice nu este critică, oferind o soluție mai simplă și mai economică pentru transmiterea semnalelor.

Securitate și instalare

Acest cablu este testat în mod specific pentru securitatea la incendiu, respectând standardele IEC 60332-1 pentru neinflamabilitate, IEC 60754-1 și IEC 60754-2 pentru generarea de gaze acide, respectiv IEC 61034-2 pentru emisia de fum. Aceste certificări LSZH îl fac potrivit pentru instalații în care siguranța persoanelor și a echipamentelor este primordială, în special în spațiile restrânse ale navelor. Flexibilitatea sa, cu un raza de curbură de 10 ori diametrul cablului, facilitează instalarea. Configurația cu 8 conductoare îl face mai versatil decât cablurile cu un număr redus de conductoare (tip 2 sau 4) pentru integrarea mai multor senzori sau semnale într-un singur fascicul.

Documentations

Type	Nom
	Alpha Wire 1178L 22 AWG technical datasheet

Avis de l'expert

Pol CONIN

Responsabil digital

« Analiză tehnică: Cablu multiconductor 8x22 AWG LSZH pentru semnale marine »

Cablul ALPHAWIRE 1178L reprezintă o soluție practică de cablare pentru integrarea mai multor semnale de curent mic în instalații marine. Cei 8 conductori cu secțiunea de 0,35 mm² (22 AWG) îl fac potrivit pentru conectarea mai multor senzori sau a magistralelor de date care nu necesită ecranare specifică. Construcția sa neecranată simplifică instalarea și reduce costurile față de cablurile ecranate, însă trebuie utilizat în medii unde interferențele electromagnetice sunt controlate sau pentru lungimi scurte de cablare pentru a minimiza riscul de diafonie.

Avantajul principal al acestui model constă în mantaua și izolația LSZH (Low Smoke Zero Halogen). Această caracteristică este esențială pentru siguranța la bordul navelor, unde, în caz de incendiu, reducerea emisiilor de fumuri toxice și corozive este o prioritate. Un instalator va prefera acest tip de cablu pentru traseele de cabluri care traversează zone de locuit sau compartimente tehnice închise. Deși intervalul său de temperatură de la -20 la 75°C este standard, acesta este suficient pentru majoritatea aplicațiilor interioare sau protejate. Este mai puțin potrivit pentru aplicații de putere sau medii supuse la perturbații electromagnetice puternice, unde ar fi necesar un cablu ecranat cu secțiune mai mare.

Durabilité

Facilité d'installation

Rapport performance / prix

Paiement et sécurité

Vos informations de paiement et données sont traitées de manière sécurisée.

Cablu 0,35 mm² 22 AWG neblindat

36,39 RON

36,39 RON ~~40,41 RON~~

36,39 RON m

Complétez votre installation avec des

Équipements complémentaires

Capteur de vent vertical WS710 | B&G France

B&G Capteur de vent WS710 vertical 0.8M - photo 2

B&G

Senzor vânt WS710 vertical 0,8 m

Ref : 000-14392-001

11.390,29 RON

11.390,29 RON ~~14.570,98 RON~~

Interfață NMEA2000 / NMEA0183 bidirecțională

Actisense

Interfață NMEA2000 / NMEA0183 bidirecțională

Ref : AS0120

2.109,01 RON

2.109,01 RON ~~2.290,68 RON~~

Actisense

Interfață USG-2 NMEA0183 către USB

Ref : USG-2

856,40 RON

856,40 RON ~~951,31 RON~~

B&G Traceur de cartes Zeus 3S 12" avec carte de base du monde

B&G Traceur de cartes Zeus 3S 12" avec carte de base du monde - photo 2

B&G

Plotter cartografic Zeus 3S 12" cu hartă de bază mondială

Ref : 000-15412-002

21.517,96 RON

21.517,96 RON ~~25.789,30 RON~~

Zeus³S Glass Helm 19" Display Only | B&G Sailing USA

B&G

Ecran Zeus³S Glass Helm MFD 19"

Ref : 000-15050-001

39.290,96 RON

39.290,96 RON ~~47.490,91 RON~~

Questions fréquentes

Besoin d'aide ? Contactez-nous

What is the meaning of 'unshielded' for this cable, and when is it recommended?

The term 'unshielded' means this cable has no metallic protective layer (shielding) against electromagnetic interference (EMI). It is specifically suited for applications where protection against electromagnetic interference is not critical, providing a simpler and more cost-effective solution for signal transmission.

What are the fire safety characteristics of this cable, particularly important for marine use?

This cable is designed with advanced fire safety features, essential for confined environments such as those found on ships. It is LSZH (Low Smoke Zero Halogen) certified, meaning it emits little smoke and no halogens in case of fire. It complies with the following standards:

IEC 60332-1: For flame resistance. IEC 60754-1 and 60754-2: Regarding acid gas generation. IEC 61034-2: For smoke emission. These certifications ensure increased safety for people and equipment.

What is the operating temperature range of this Alpha Wire cable?

This cable is designed to operate within a temperature range of -20°C to 75°C. This characteristic makes it suitable for a wide variety of environments, including the variable conditions encountered in marine environments.

How many conductors does this cable contain and what type are they?

This multicore cable integrates 8 conductors. Each conductor is made of tinned copper, 22 AWG (0.35 mm²), ensuring reliable connectivity.

Is this cable suitable for harsh marine environments?

Yes, this cable is designed for applications requiring reliable connectivity in demanding environments, including marine settings. Its LSZH (Low Smoke Zero Halogen) outer jacket provides protection against mechanical and environmental stresses. Additionally, its operating temperature range of -20 to 75°C makes it resistant to climatic variations.

What is the minimum recommended bending radius for installing this cable?

For correct installation and to preserve the cable's integrity, the minimum recommended bending radius is 10 times the cable diameter. This flexibility makes routing easier in confined spaces.
