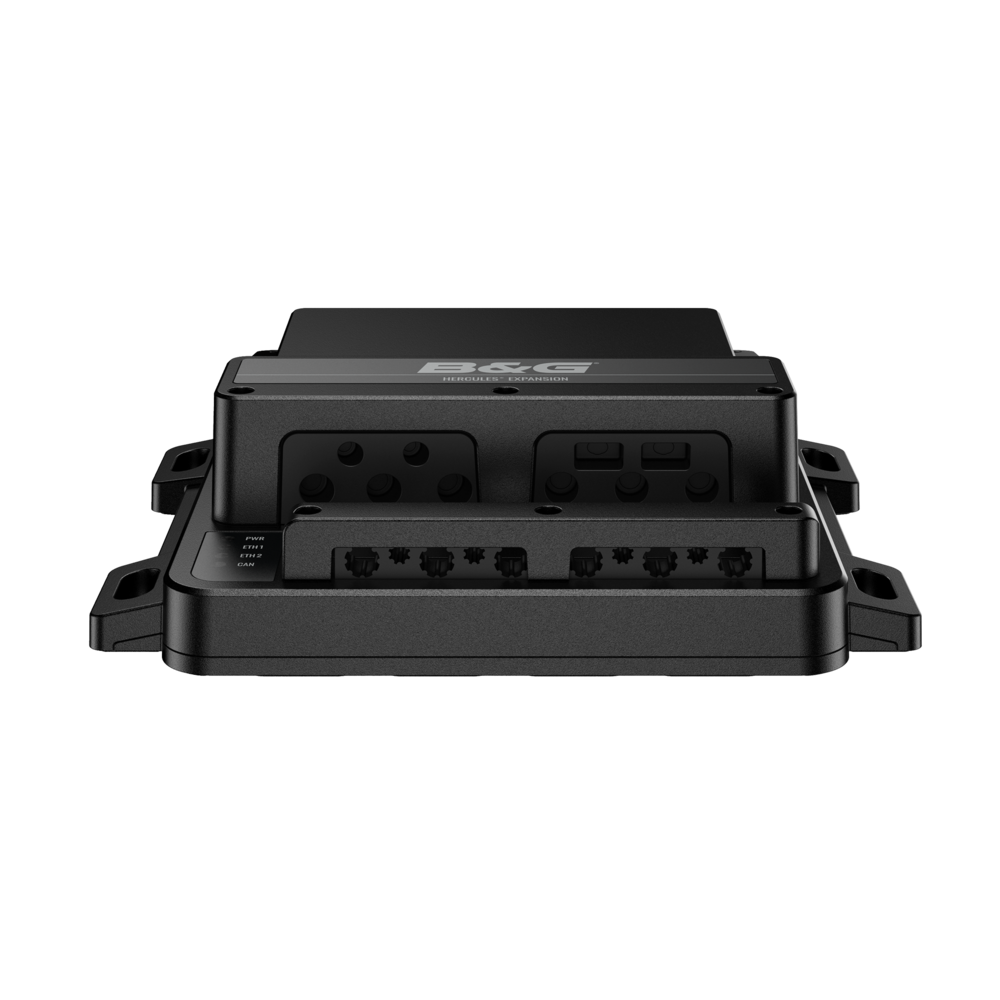

B&G Processeur Hercules® Expansion - photo 2

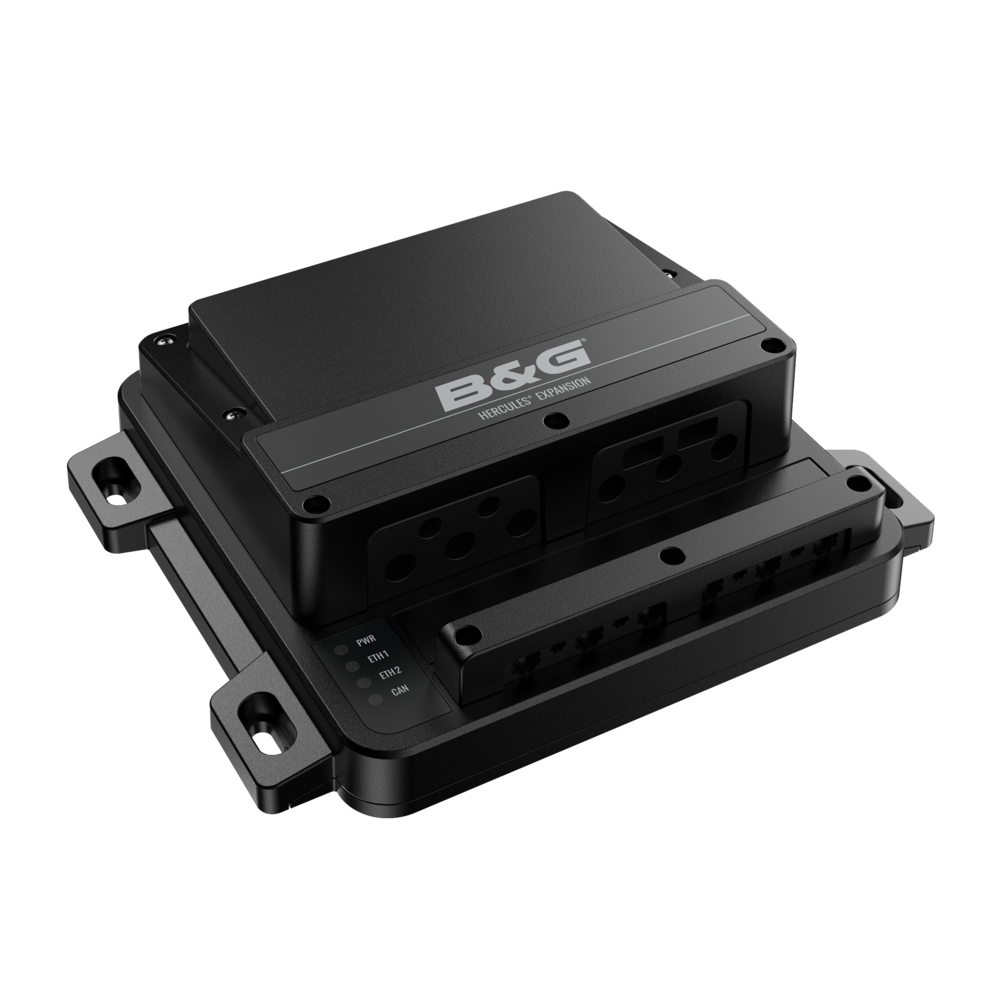

B&G Processeur Hercules® Expansion - photo 3

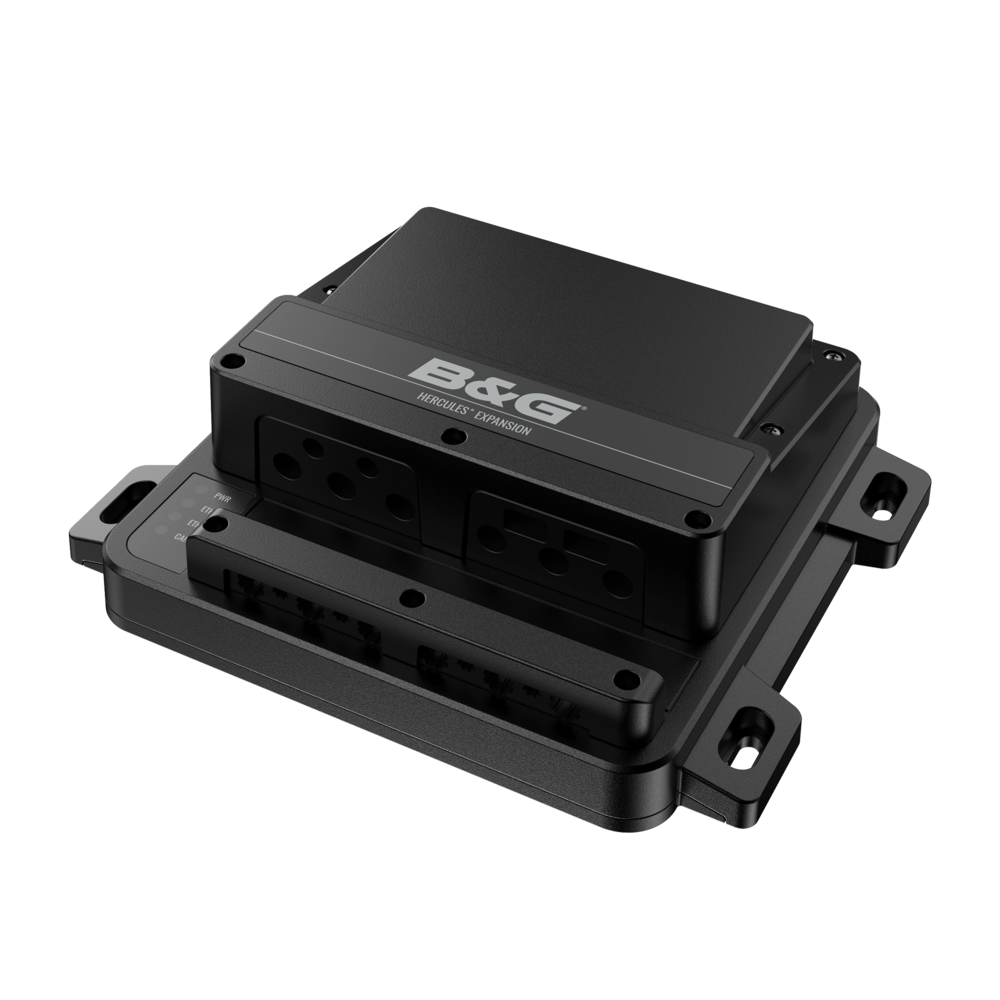

B&G Processeur Hercules® Expansion - photo 4

Point relais offert dès 150€ en France
Retrait chez Skysat possible

Installation sur mesure

Faites confiance à Skysat pour installer l'équipement à bord

Demander un devis

Installateurs autour de vous

grâce à notre réseau d'installateurs agréés

Trouvez un installateur

Service d'assistance

Optez pour une aide complémentaire à la pose

Economisești 1%

B&G

000-15137-001

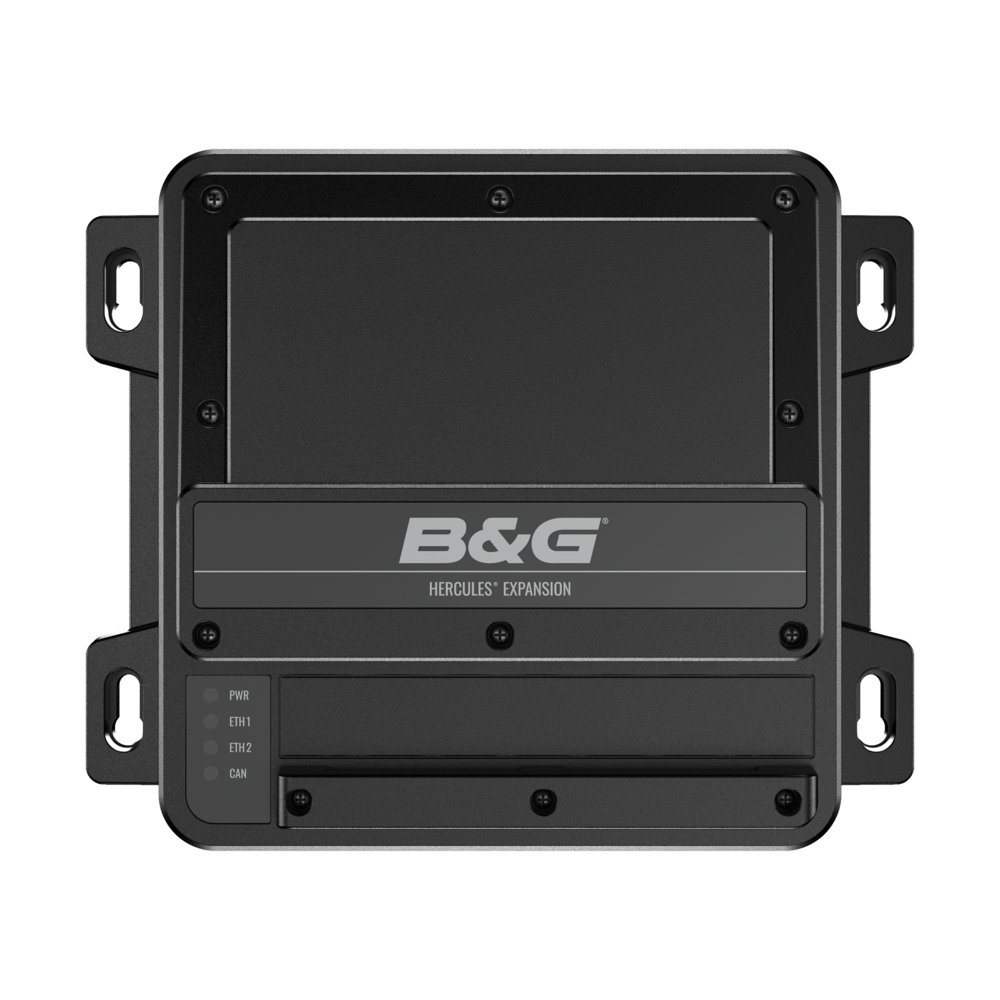

Procesor Hercules® de extensie

Le processeur Hercules® Expansion est un module d'extension indispensable pour les systèmes de navigation B&G Triton™ Edge™, Hercules® ou Hercules® WTP. Il augmente considérablement la capacité de collecte de données en ajoutant 9 entrées analogiques, 3 entrées à impulsion et 2 ports série NMEA 0183 pour une intégration complète de capteurs spécialisés. Ce module se connecte au processeur principal via Ethernet pour un transfert de données à haute vitesse.

Inclus : Processeur Hercules® Expansion.

Prix publicBénéficier du tarif pro

10.239,24 RON

10.239,24 RON ~~10.343,00 RON~~

TTC Expediere calculată la momentul plății.

Stoc epuizat

Point relais offert dès 150€ en France
Retrait chez Skysat possible

Installation sur mesure

Faites confiance à Skysat pour installer l'équipement à bord

Demander un devis

Installateurs autour de vous

grâce à notre réseau d'installateurs agréés

Trouvez un installateur

Service d'assistance

Optez pour une aide complémentaire à la pose

Caractéristiques techniques

Consum electric maxim	19 W
Tensiune de funcționare	12/24 V CC (9,0–31,2 V CC)
Temperatură de funcționare	-15 °C à 55 °C
Calibru siguranță recomandat	3 A
Lățimea produsului	210.0 mm
Înălțimea produsului	61.0 mm
Adâncime produs	196.0 mm
Indice IP	IPX6
Compatibilitate magistrală	NMEA 2000,NMEA 0183
Rețea cablată	Ethernet 100BASE-T,NMEA 2000,NMEA 0183
Certificări	CE,IEC 60945
Număr intrări analogice	9
Porturi NMEA 0183	2
Ieșire alarmă	Oui, 2 sorties
Intrare MOB	Oui
Port USB	Non
Configurare bazată pe browser	Oui
Viteză de transmisie configurabilă	Oui
Trame NMEA 0183 configurabile	Oui
Sisteme compatibile	Triton™ Edge™, Hercules®, Hercules® WTP
Gama de produse	Hercules®
Procesoare cu două brațe	Non
Filtru vânt performanță	Oui
Tabele polare	Oui
Suport corecție mișcare	Oui
Suport dublu pentru vânt	Oui
Calibrare viteză navă	Oui
Rutine de calibrare avansate	Oui
Salvare/restaurare configurație	Oui
Rată actualizări	10 Hz
Conținut pachet	Processeur Hercules® Expansion, guide d'installation
Amperaj	3A
Înregistrare date	Oui
Porturi Ethernet	2
Mărime maximă a cardului SD	256
Ports Analogiques	9 canaux
Greutatea produsului	0.70
Pulse Inputs	3 canaux
Stocare pe card SD	Oui
Temperatură depozitare	De –40°C à 85°C

Accessoires

Cablu Ethernet 1,8 m

193,84 RON

193,84 RON ~~258,74 RON~~

Cumpără

Cablu Ethernet 15,2 m

600,71 RON

600,71 RON ~~742,14 RON~~

Cumpără

NEP-2 Port de extensie rețea

2.103,92 RON

Cumpără

Description détaillée

Modulul Procesor Hercules® Expansion de la B&G este o unitate de extensie concepută pentru a multiplica capacitățile de colectare a datelor ale sistemelor de navigație B&G. Acesta funcționează în combinație cu procesoarele principale de navigație, precum Triton™ Edge™, Hercules® sau Hercules® WTP, permițând integrarea unei game largi de senzori analogici și seriali pentru o analiză exhaustivă a performanței, atât în regată, cât și în croazieră de înaltă performanță.

Extindere masivă a capacităților de intrare/ieșire

Acest modul adaugă conectivitate specializată unității dvs. de navigație centrală. Este echipat cu 9 canale analogice de 12 biți, 3 canale de impuls și 2 porturi seriale bidirecționale (compatibile NMEA 0183). Această configurație permite conectarea senzorilor non-NMEA 2000, precum senzori de încărcare (load cells), senzori de unghi personalizați, instrumente analogice existente sau alte echipamente seriale. Conexiunea la procesorul principal se realizează prin unul dintre cele două porturi Ethernet 100BASE-T, asigurând un transfer de date stabil și de înaltă viteză. Pentru siguranță, acesta include și 2 ieșiri de alarmă configurabile și o intrare dedicată pentru butonul „Om la apă” (MOB).

Integrare și configurare profesională

Procesorul Hercules® Expansion se integrează perfect în ecosistemul B&G. Datele colectate sunt centralizate de procesorul principal și difuzate pe întregul sistem pentru afișare pe ecranele Triton™ 2, H5000, Nemesis™, afișajele HV, precum și pe plotterele Vulcan™ și Zeus®. Configurarea intrărilor, calibrarea senzorilor și gestionarea datelor se realizează printr-o interfață web intuitivă, accesibilă prin Ethernet de pe un computer sau prin aplicația B&G. Actualizările software se instalează simplu prin portul pentru card microSD™ (până la 256 GB, format FAT32).

Specificații tehnice

Proiectat pentru mediul marin, carcasa este etanșă conform normelor IPX6 și IPX7. Funcționează cu o alimentare de 12V sau 24V CC (interval de 9,0 până la 31,2 V CC), cu un consum maxim de 19 W la 13,8 V (siguranță recomandată 3A). Intervalul de temperatură de funcționare este cuprins între -15 °C și +55 °C. Unitatea cântărește 0,70 kg și dispune de conectivitate completă: 2 porturi Ethernet (RJ45), 2 porturi seriale NMEA 0183, 9 intrări analogice, 3 intrări de impuls, 2 ieșiri de alarmă și un port microSD™.

Avis de l'expert

Pol CONIN

Responsabil digital

« The analog and NMEA 0183 connectivity hub for B&G systems »

The Hercules® Expansion processor is the missing link for complex and customized B&G navigation installations. It is not a central processor, but a specialized data acquisition hub that bridges the gap between analog or serial sensors and the high-performance digital ecosystem of B&G. For racing sailboats or superyachts relying on data from load sensors, specific rudder angle sensors, or other non-NMEA 2000 instruments, this module is essential. Its strength lies in its input density: 9 analog, 3 pulse, and 2 NMEA 0183 ports. Dual Ethernet connectivity ensures fast and reliable data transfer to the central unit (Hercules® or Triton™ Edge), ensuring performance calculations are based on real-time information. Configuration via a web interface greatly simplifies setup and calibration, a major advantage for installers and preparators.

Durabilité

Facilité d'installation

Rapport performance / prix

Pièces de rechange

Senzor de viteză H5000/H3000 (doar senzor)

1.129,45 RON

1.129,45 RON ~~1.423,03 RON~~

Cumpără

Giruetă pentru senzor WS300/700

241,06 RON

241,06 RON ~~326,80 RON~~

Cumpără

B&G PCBA WS310/700 circuit imprimé (NMEA0183)

Circuit imprimat PCBA WS310/700 (NMEA0183)

1.635,36 RON

1.635,36 RON ~~2.029,05 RON~~

Cumpără

B&G Roulement angle de vent pour capteur WS300/700

Rulment de unghi al vântului pentru senzor WS300/700

419,95 RON

419,95 RON ~~565,13 RON~~

Cumpără

B&G Coupelles de vitesses pour capteurs de vent

Cupole de viteză pentru senzori de vânt

201,02 RON

Cumpără

B&G 213 PCB de l'unité de tête de mât (analogique)

213 PCB al unității de cap de catarg (analogic)

1.807,02 RON

1.807,02 RON ~~2.444,39 RON~~

Cumpără

Unitate de cap de catarg Girouette 213

5.747,80 RON

5.747,80 RON ~~7.081,22 RON~~

Cumpără

Rulment viteză WS300

479,86 RON

479,86 RON ~~626,44 RON~~

Cumpără

Paiement et sécurité

Vos informations de paiement et données sont traitées de manière sécurisée.

Procesor Hercules® de extensie

10.239,24 RON

10.239,24 RON ~~10.343,00 RON~~

Complétez votre installation avec des

Équipements complémentaires

B&G

Procesor Triton Edge

Ref : 000-15134-001

7.455,73 RON

7.455,73 RON ~~10.281,42 RON~~

B&G Traceur de cartes Zeus 3S 12" avec carte de base du monde

B&G Traceur de cartes Zeus 3S 12" avec carte de base du monde - photo 2

B&G

Plotter cartografic Zeus 3S 12" cu hartă de bază mondială

Ref : 000-15412-002

21.517,96 RON

21.517,96 RON ~~25.789,30 RON~~

B&G Afficheur numérique Triton² 4,1" - photo 2

B&G

Afișaj numeric Triton² 4,1"

Ref : 000-13294-001

2.842,20 RON

2.842,20 RON ~~3.506,58 RON~~

B&G

Afișaj NEMESIS

Ref : ODOO-511

0,00 RON

Vulcan 9 combiné GPS sondeur B&G - Wi-Fi, NMEA 2000

B&G

Vulcan 9" - Sistem de cartografiere

Ref : 000-13214-001

4.863,48 RON

4.863,48 RON ~~5.836,17 RON~~

B&G 20/20HV Display | Pacific Yacht Systems

B&G

Ecran de afișaj 20/20HV pentru sistem H5000/Triton

Ref : 000-11088-001

4.676,44 RON

4.676,44 RON ~~5.834,94 RON~~

Navico

Compas Precision 9

Ref : 000-12607-001

3.328,55 RON

3.328,55 RON ~~4.555,11 RON~~

B&G WS310 Pack vent avec câble 20m et interface

B&G WS310 Pack vent avec câble 20m et interface - photo 2

B&G

Kit WS310 anemometru cu cablu de 20 m și interfață

Ref : 000-14382-001

2.742,04 RON

2.742,04 RON ~~3.738,05 RON~~

Questions fréquentes

Besoin d'aide ? Contactez-nous

What is the Hercules® Expansion processor used for?

The Hercules® Expansion processor is an expansion module designed to increase the capabilities of your B&G navigation system. It does not operate autonomously but connects to a main processor (such as Triton™ Edge™ or Hercules®) to allow connection of a greater number of sensors, including analog or serial sensors that are not NMEA 2000 compatible.

With which B&G main processors is this expansion module compatible?

The Hercules® Expansion processor is designed to operate in conjunction with the following B&G navigation processors:

It connects to one of these processors via an Ethernet cable to extend their data acquisition capabilities.

What are the main connectivity options for this module?

The Hercules® Expansion processor provides extended connectivity for various sensors:

9 12-bit analog channels 2 bidirectional NMEA 0183 serial ports 2 Ethernet ports (100BASE-T) for connection to the main processor 2 configurable alarm outputs 1 input for Man Overboard (MOB) button

What power supply is required for the Hercules® Expansion processor?

The module is compatible with 12 V or 24 V DC electrical systems. The acceptable input voltage range is 9.0 to 31.2 V DC.

Can I connect NMEA 2000 sensors directly to the Hercules® Expansion?

No. Although the module has a CAN port physically present, the technical documentation specifies that this port is not used on the Hercules® Expansion. This module is specifically designed to integrate sensors via its analog inputs, pulse inputs, and NMEA 0183 serial ports.

How is the configuration of sensors connected to the module performed?

Input configuration, sensor calibration, and data management are performed via an intuitive web interface. This interface is accessible from a computer, tablet, or smartphone connected to the boat's Ethernet network, through the main navigation processor to which the Expansion module is connected.

What is the IPX rating of the Hercules® Expansion processor?

The Hercules® Expansion processor has an IPX6 and IPX7 waterproof rating. This means it is protected against powerful water jets (IPX6) and temporary immersion in water (IPX7), allowing it to be installed in demanding marine environments.

On which B&G displays can the collected data be shown?

Once the data is collected by the Hercules® Expansion and centralized by the main processor, it can be displayed across the entire B&G network, including on the following screens:

Triton™ 2 and H5000 displaysNemesis™ screensHV displaysVulcan™ and Zeus® chartplotters

How is the module's software updated?

Software updates are installed using a microSD™ card. You need to download the update file, transfer it to a microSD™ card (maximum size 256 GB, formatted as FAT32), then insert it into the dedicated port on the processor.

What temperature range can this module operate in?

The Hercules® Expansion processor is designed to operate within a temperature range of -15 °C to +55 °C (5 °F to 131 °F).

Can this module operate autonomously?

No, the Hercules® Expansion is not a standalone navigation processor. It is an expansion module that must be connected via Ethernet to a primary B&G processor (Triton™ Edge™, Hercules® or Hercules® WTP) to function.

What type of fuse should I use for the installation?

To protect the module's electrical power supply, it is recommended to use a 3 A fuse.

What is the power consumption of the device?

The maximum power consumption of the Hercules® Expansion processor is 19 Watts with a 12/24 V DC supply voltage.

How does the expansion module connect to the main navigation processor?

The connection between the Hercules® Expansion processor and the main navigation processor (Triton™ Edge™, Hercules®, or WTP) is made via a standard network cable using one of the two 100BASE-T Ethernet ports (RJ45) available on each device.

What types of sensors can I connect to the analog and pulse inputs?

These inputs allow you to integrate sensors that do not communicate via NMEA 2000. You can connect, for example:

Load cells
Custom angle sensors
Existing analog instruments (wind, speed, temperature)
Impulse-output sensors (paddlewheel speedo)

Does this module have built-in safety functions?

Yes, the Hercules® Expansion processor includes security features. It has two configurable alarm outputs (for buzzers or lights) and a dedicated input for an "Overboard" (MOB) button, allowing you to trigger an alarm across the entire system in an emergency.

What is the weight of the processor?

The Hercules® Expansion processor weighs 0.70 kg (1.55 lb).

What are the characteristics of NMEA 0183 serial ports?

The module is equipped with 2 serial ports compatible with NMEA 0183. The default communication parameters are as follows:

Baud rate: 38 400 Data bits: 8 Parity: None Stop bits: 1

How to connect a Man Overboard (MOB) button?

The processor has a dedicated input for an MOB (Man Over Board) push button. Connect both wires of the button to the MOB send and MOB return terminals on the alarm connector to activate this safety feature.

Is the module compatible with sensors from brands other than B&G?

Yes. The Hercules® Expansion is designed specifically to integrate various sensors. Any sensor with an output compatible with the module's inputs (analog, pulse, or NMEA 0183 serial) can be connected, regardless of brand, and then calibrated via the web interface.
