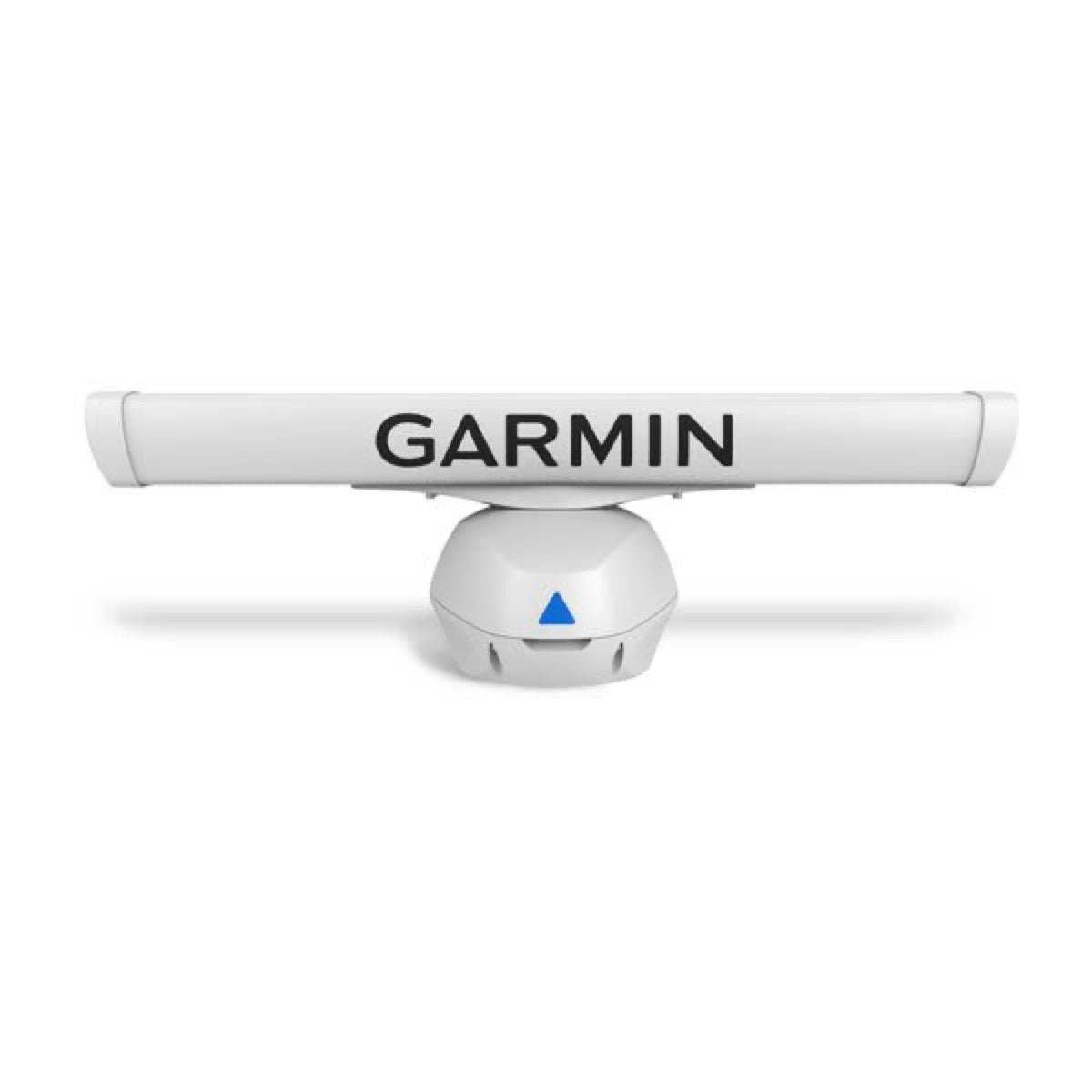

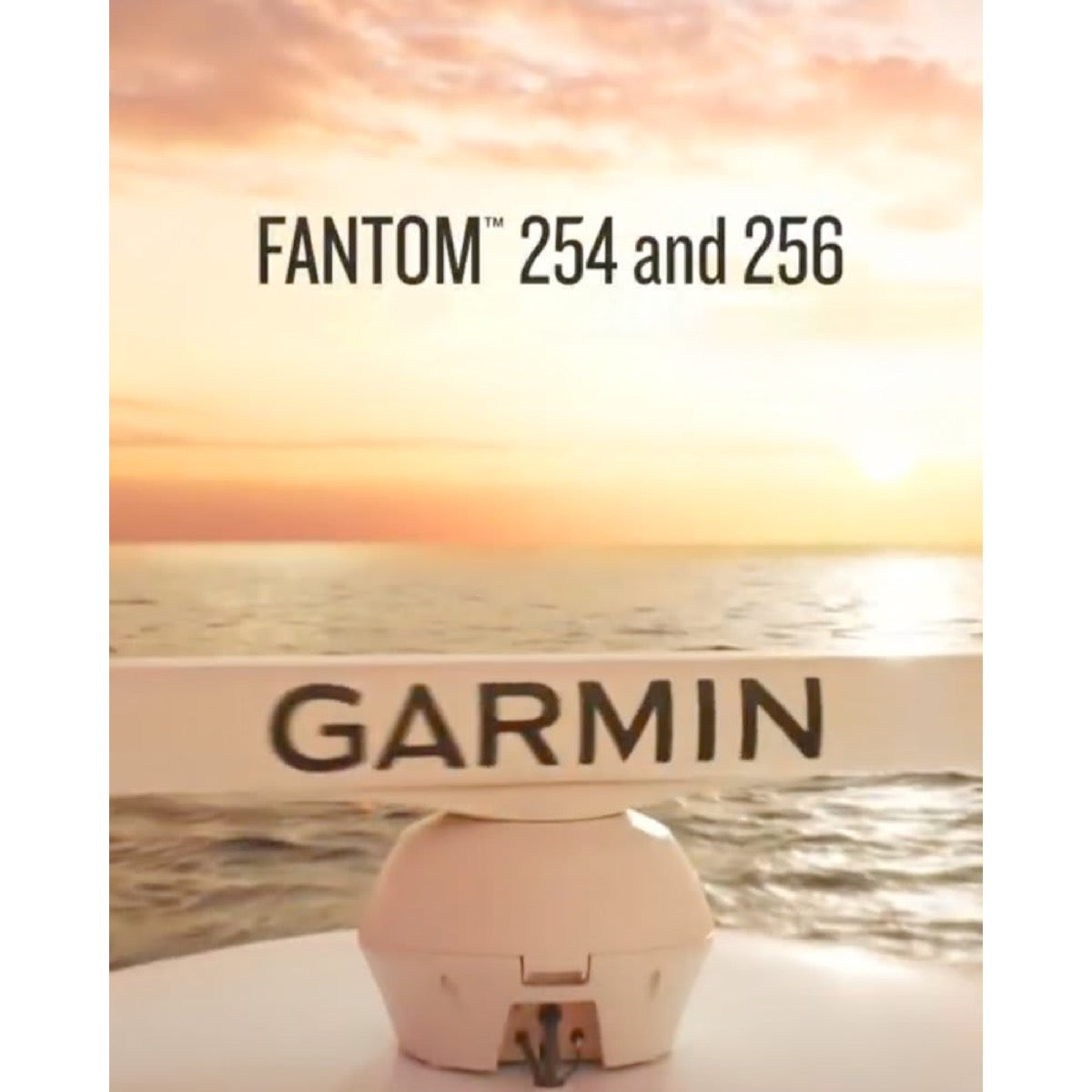

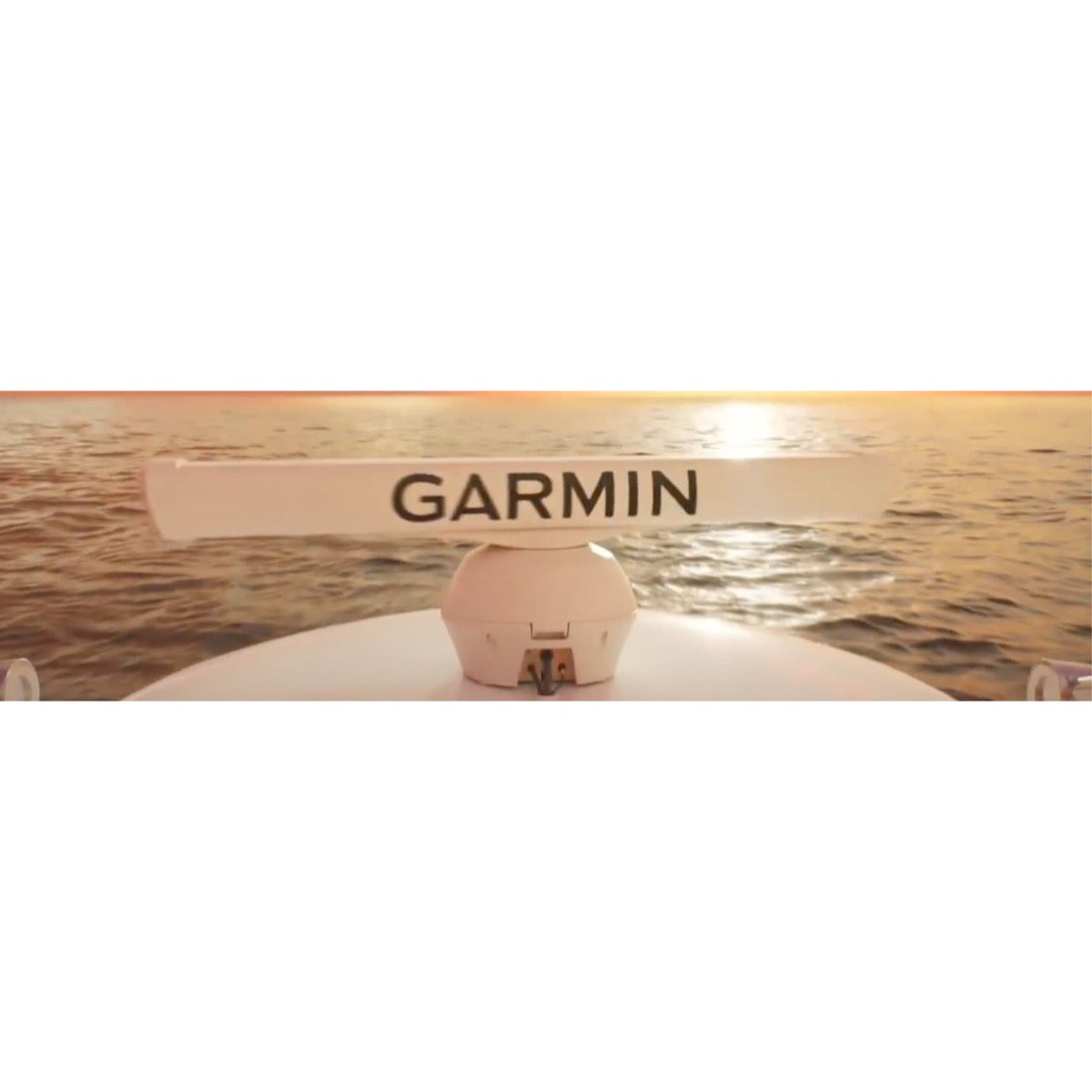

GMR Fantom™ 254, radar cu antenă de tip bară și piedestal, alb

Garmin GMR Fantom™ 254 este un radar cu semiconductoare cu fascicul deschis de 4 picioare. Oferă o putere de 250 W și o rază de detecție cuprinsă între 6 metri și 96 mile marine (177 km). Acest radar integrează tehnologii avansate pentru navigație maritimă, detectarea țintelor și căutarea peștilor.

Tehnologia MotionScope™ identifică țintele în mișcare prin efect Doppler, afișându-le în culori diferite pe ecran. Această funcționalitate facilitează evitarea coliziunilor, localizarea grupurilor de păsări și urmărirea condițiilor meteorologice, îmbunătățind astfel conștientizarea situațională.

Da, radarul GMR Fantom™ 254 este dotat cu achiziția automată MARPA. Această funcție permite urmărirea a până la 30 de ținte fără intervenție manuală, bazându-se pe semnalele radar, zonele de delimitare, zonele de gardă sau tehnologia MotionScope™.

Antena radarului GMR Fantom™ 254 măsoară 4 picioare, adică 121,92 cm. Are o lățime a fasciculului orizontal de 1,8 grade.

Antena radarului GMR Fantom™ 254 poate funcționa la viteze de rotație de 24 și 48 RPM (rotații pe minut).

Radarul Garmin GMR Fantom™ 254 oferă o rază maximă de detecție de 96 mile marine, ceea ce echivalează cu aproximativ 177 de kilometri.

Da, radarul Garmin GMR Fantom™ 254 este proiectat pentru navigație marină, detectarea țintelor și căutarea de pești, datorită tehnologiilor sale avansate.

Radarul trebuie montat în afara razei de acțiune a persoanelor, cu fasciculul vertical deasupra înălțimii capului. Trebuie instalat sus, deasupra liniei de chilă a navei, cu un minim de obstrucții în calea fasciculului. Suprafața de montaj trebuie să fie plană, paralelă cu linia de plutire și suficient de robustă pentru a susține greutatea radarului. Radarul trebuie să fie ferit de sursele de căldură precum coșurile de fum sau luminile. Trebuie montat la un nivel diferit față de barele de gabie orizontale și traverselor catargului.

O șurubelniță Phillips nr. 2
O cheie hexagonală de 6 mm
O mașină de găurit cu un burghiu de 15 mm (19/32 țoli)
Un burghiu de 32 mm (1 1/4 țoli) (opțional, pentru trecerea cablurilor)
O cheie de 17 mm (21/32 țoli) și o cheie dinamometrică
Un fir de cupru de 3,31 mm² (12 AWG) pentru legarea la masă (nu este inclus)
Mastic marin

Este imperativ să aplicați chit marin pe gaura de trecere a cablurilor, odată ce acestea sunt montate. Astfel se asigură etanșeitatea perfectă și protecția ambarcațiunii.

Da, radarul (și convertorul de tensiune, dacă este cazul) trebuie conectat la o masă nautică corespunzătoare. Este necesar un fir de cupru de 3.31 mm² (12 AWG), care nu este inclus, pentru această conexiune. Se recomandă aplicarea de mastic nautic pe șurubul de masă și pe conectorul crimat.

Pentru a evita interferențele cu o busolă magnetică, radarul nu trebuie montat mai aproape de o busolă decât distanța de siguranță specificată pentru busolă, conform datelor tehnice ale produsului.

Da, este recomandat să nu se monteze cablurile de rețea și de alimentare paralel cu alte cabluri (cum ar fi liniile de antenă radio sau alte cabluri de alimentare) pentru a evita interferențele. Dacă acest lucru nu este posibil, cablurile trebuie ecranate cu o teavă metalică sau cu un sistem de ecranare EMI.

Piesele hexagonale trebuie strânse la un cuplu de 14,7 N·m (11 lbf·ft) pentru a fixa radarul ferm pe suprafață, fără a deteriora dispozitivul sau suportul de montare.

Bulonii hexagonal cu cap încorporat de sub brațul antenei trebuie strânși la un cuplu de 7.9 N·m (6 lbf·ft) pentru a fixa antena pe piedestal fără a o deteriora sau a deteriora materialul de montaj.

Da, pentru a obține cele mai bune performanțe posibile și pentru a evita orice risc de vătămare sau de deteriorare a dispozitivului sau a navei dvs., este recomandată instalarea de către un tehnician marin calificat.

Nu, este esențial să nu se reutilizeze convertoarele de tensiune ale modelelor vechi de radare Garmin sau convertoarele de tensiune terțe. Utilizarea unui convertor diferit de cel inclus cu radarul, sau un convertor achiziționat de la Garmin sau de la un distribuitor autorizat, poate deteriora radarul sau împiedica pornirea corectă a acestuia.

Puteți actualiza software-ul radarului în două moduri:

Utilizând un card de memorie (până la 32 GB, formatat FAT32) dacă radarul dvs. dispune de un cititor de carduri sau de un accesoriu de citire carduri pe rețeaua marină Garmin.Utilizând aplicația ActiveCaptain™ dacă radarul dvs. are tehnologia Wi-Fi®.Este recomandat să vă asigurați că toate dispozitivele Garmin de la bord rulează cea mai recentă versiune a software-ului.

Da, deschiderea dispozitivului poate cauza vătămări corporale și/sau deteriorarea acestuia. Acest dispozitiv nu conține componente reparabile de către utilizator și trebuie deschis doar de către un tehnician de service autorizat de Garmin. Orice daună rezultată din deschiderea unității de către o persoană care nu este tehnician de service autorizat de Garmin nu va fi acoperită de garanția Garmin.
