Pachet de traductoare Garmin GT36-TM și GT15M-IH

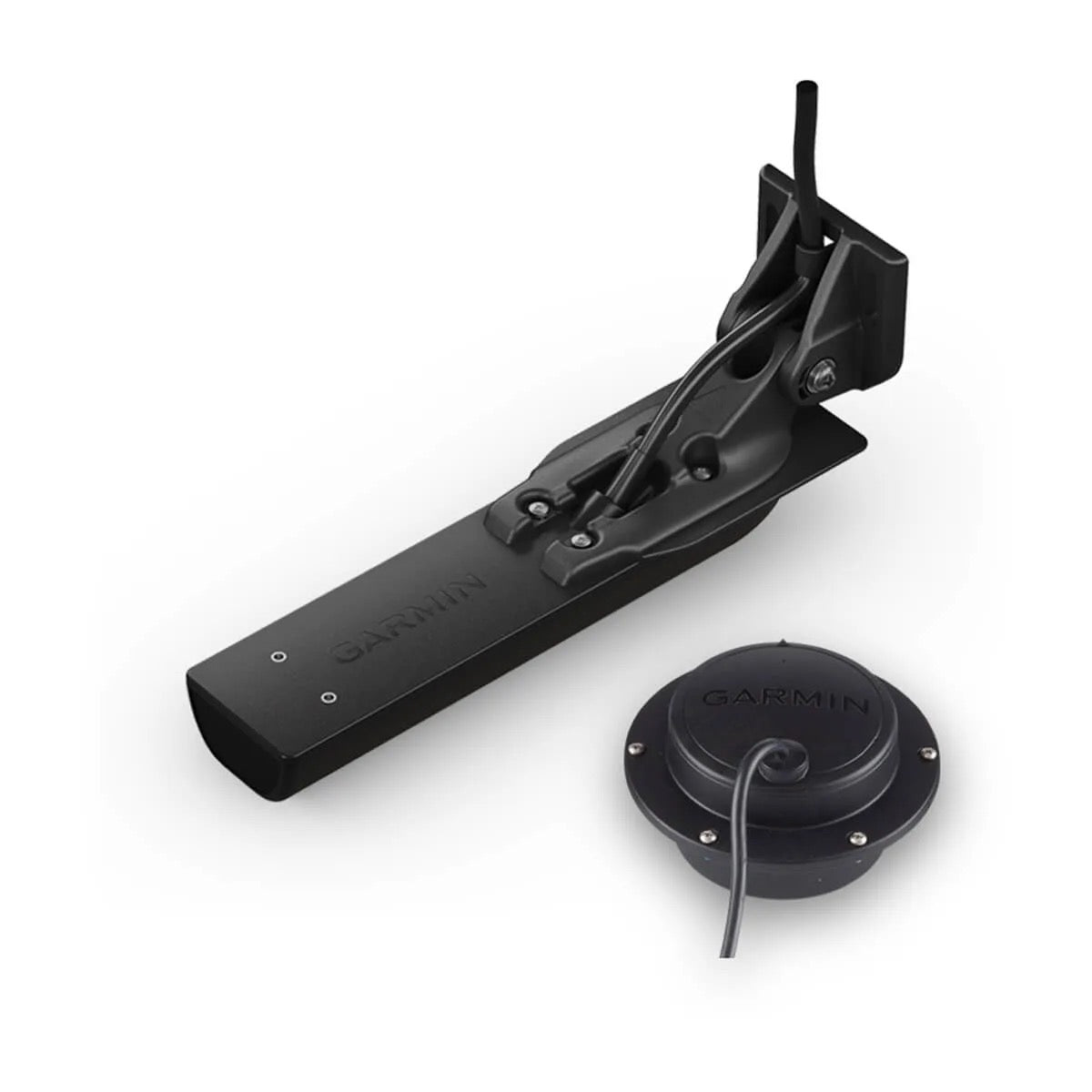

Acest pachet include două traductoare distincte pentru o acoperire sonar versatilă. Acesta conține traductorul GT36-TM, proiectat pentru montaj pe pupa navei, și traductorul GT15M-IH, destinat montării interne în carenă.

Sonda GT15M-IH oferă o putere de transmisie de 600 W (RMS). Poate atinge o adâncime maximă de 549 metri (1800 picioare), în funcție de condițiile apei. Frecvențele de funcționare variază între 85 și 165 kHz, intervalul exact depinzând de modelul sondei sau al plotterului tău. Intervalul de temperatură de funcționare este cuprins între 0° și 50°C.

Sonda GT36-TM pentru montaj pe panou posterior este compatibilă cu toate materialele de carenă.Sonda GT15M-IH pentru montaj intern este recomandată în mod specific pentru carenele solide din fibră de sticlă, cu o grosime maximă de 16 mm (5/8 țoli). Nu este recomandată pentru carene din metal, lemn sau carene tip sandwich (cu miez).

Pentru o performanță optimă, sonda GT36-TM trebuie montată pe pupa, paralel cu linia de plutire. Se recomandă instalarea la cel puțin 38 cm (15 țoli) de elice și, de preferință, pe partea tribord dacă elicea se rotește în sensul acelor de ceasornic (pe partea babord în cazul rotației inverse). Sonda trebuie să depășească cu aproximativ 3,5 mm (0,125 țoli) sub o carenă din fibră de sticlă sau 10 mm (0,375 țoli) sub o carenă din aluminiu. Evitați zonele de turbulență create de stringheri, chile sau alte echipamente.

Sonda GT15M-IH trebuie instalată în cală, lângă chilă și pupa, pe o suprafață solidă din fibră de sticlă fără spațiu de aer sau miez. Trebuie montată cât mai orizontală posibil. Unghiul de înclinare al carenei la locul ales este crucial pentru selectarea rezervorului de montaj intern corespunzător (disponibil pentru unghiuri de 0-3°, 4-8°, 9-16° și 17-25°). Evitați zonele situate în spatele prizelor de apă, proeminențelor sau a curburilor care ar putea genera turbulențe.

Nu, este strict interzisă tăierea cablului sondei. Tăierea cablului sondei anulează garanția. Dacă cablul este prea lung, se recomandă să-l înfășurați cu grijă sau să folosiți o prelungire de cablu Garmin specifică (numerele de piesă 010-11617-42 sau 010-11617-32) pentru sonda GT36-TM, fără a depăși 9 metri (30 de picioare) pentru a evita degradarea semnalului.

Da, este obligatoriu să actualizați firmware-ul dispozitivului dvs. de cartografiere Garmin la instalarea acestui pachet de sonde pentru a asigura compatibilitatea și performanțele optime. Puteți găsi instrucțiunile de actualizare în manualul de utilizare al dispozitivului dvs. de cartografiere pe site-ul support.garmin.com.

Utilizarea combinată a sondelor GT36-TM și GT15M-IH oferă o soluție sonar hibridă și versatilă. Sonda GT36-TM (montată la pupa) furnizează imagini clare și detaliate în ape puțin adânci și la viteză moderată, în timp ce sonda GT15M-IH (internă) este ideală pentru carenele din fibră de sticlă, asigurând protecție împotriva deteriorării externe și performanțe bune la viteză mare fără a genera rezistență hidrodinamică. Acest pachet permite optimizarea detectării fundului marin și a peștilor în diverse condiții de navigație și în funcție de tipul de carenă.

Pachetul de sonde Garmin GT36-TM și GT15M-IH oferă o soluție sonar hibridă pentru o acoperire versatilă. Sonda GT36-TM, montată pe pupa, este proiectată pentru funcțiile ClearVü și SideVü, oferind o vizualizare detaliată sub și pe laturile bărcii. Sonda GT15M-IH, montată intern, este un transductor sonar tradițional care transmite semnalul prin carenă, ideal pentru carene din fibră de sticlă fără găurire.

Sonda GT36-TM (montată pe tablou) este compatibilă cu toate materialele de carenă. Sonda GT15M-IH (internă) este recomandată în mod specific pentru carenele din fibră de sticlă pline, cu o grosime maximă de 16 mm (5/8 țoli). Nu este recomandată pentru carenele din metal, lemn sau carenele tip sandwich (cu miez).

Pentru a asigura performanțe optime, trebuie să actualizați software-ul cartograficului Garmin în momentul instalării acestui pachet de sonde. Compatibilitatea specifică a frecvențelor (85 până la 165 kHz pentru GT15M-IH și frecvențele UHD pentru GT36-TM) va depinde de modelul cartograficului sau al sondei dumneavoastră.

Pentru o performanță optimă, sonda GT36-TM trebuie montată paralel cu linia de plutire și să se extindă cu 3,5 mm (0,125 țoli) sub o carenă din fibră de sticlă sau 10 mm (0,375 țoli) sub o carenă din aluminiu. Trebuie instalată la cel puțin 38 cm (15 țoli) de elice și departe de orice sursă de turbulență, cum ar fi stringherii, distanțierii, racordurile sau prizele de apă. Dacă elicea se rotește în sens orar, montați sonda pe partea tribord; dacă se rotește în sens antiorar, montați-o pe partea babord.

Sonda GT15M-IH trebuie montată în zona calelor, lângă chilă și tabla de la pupa, pe o secțiune de carenă din fibră de sticlă solidă, fără spațiu de aer sau miez. Trebuie instalată cât mai orizontală posibil și nu trebuie plasată în spatele prizelor de apă sau a altor proeminențe, nici deasupra unei strake. Se recomandă o fază de testare prealabilă instalării definitive pentru validarea locației.

Nu, sonda GT15M-IH este un transductor intern și nu necesită găurirea carenei navei. Se montează în interiorul carenei, fiind protejată de eventualele daune externe și eliminând rezistența hidrodinamică.

Unghiul carenei este crucial pentru instalarea senzorului GT15M-IH. Pachetul include rezervoare de montaj adaptate la diferite unghiuri ale carenei. Trebuie să măsurați unghiul carenei la locul de instalare și să alegeți rezervorul care asigură o poziționare cât mai orizontală a senzorului. Rezervoarele sunt prevăzute pentru unghiuri de 0-3°, 4-8°, 9-16° și 17-25°.

Da, puteți adăuga o prelungire de cablu (referință Garmin 010-11617-42 sau 010-11617-32) dacă cablul sondei dvs. GT36-TM nu este suficient de lung pentru a ajunge la plotter. Totuși, pentru a evita degradarea semnalului, se recomandă să nu extindeți cablul cu mai mult de 9 metri (30 de picioare).

Este imperativ să nu tăiați cablurile sondelor. Tăierea cablurilor transductoarelor va anula garanția produsului.

Pachetul include sonda GT36-TM cu suportul său pentru tablou de bord, precum și sonda GT15M-IH cu kitul de montaj intern, care cuprinde rezervorul și elementele de fixare necesare pentru instalare.
