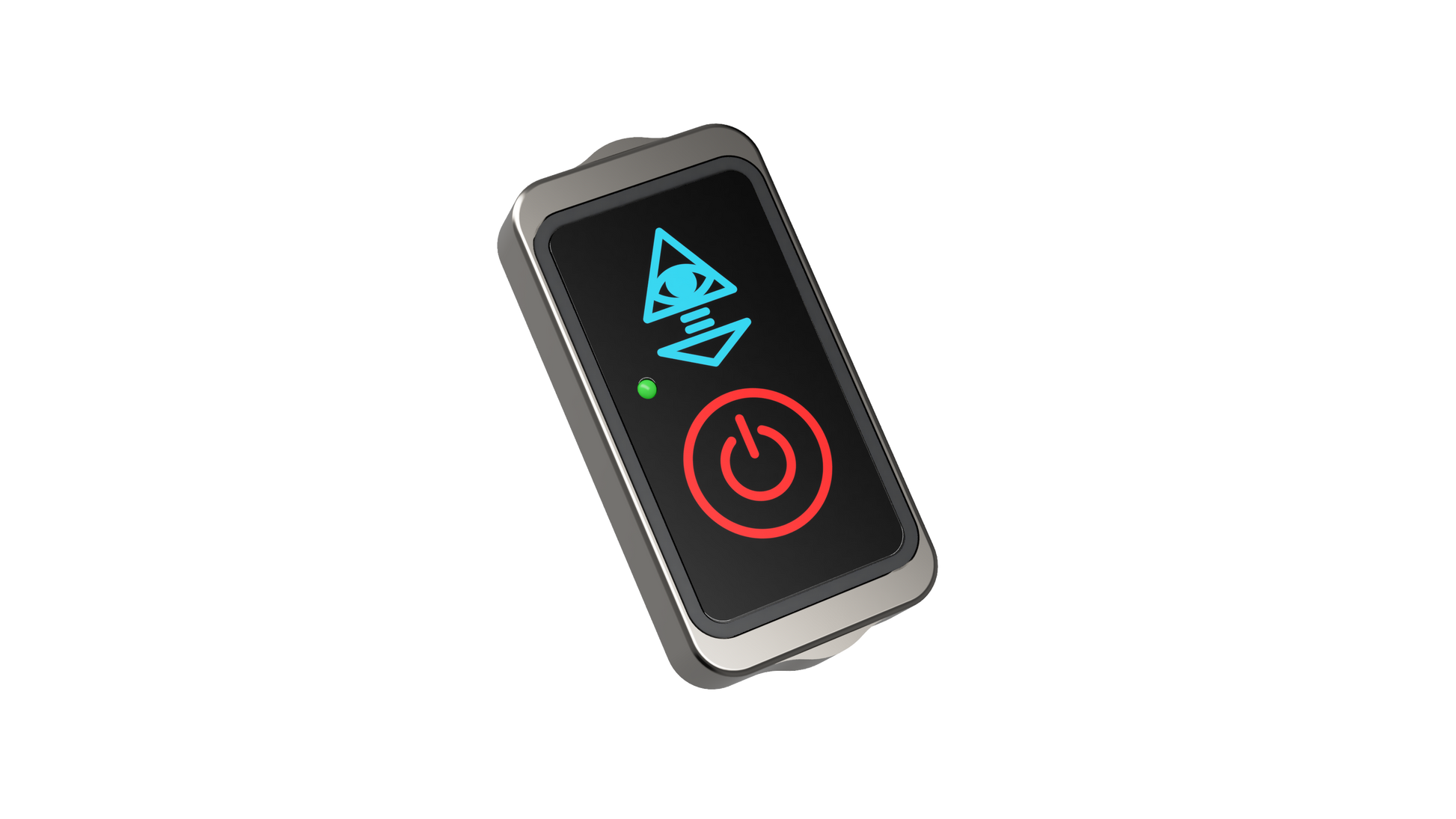

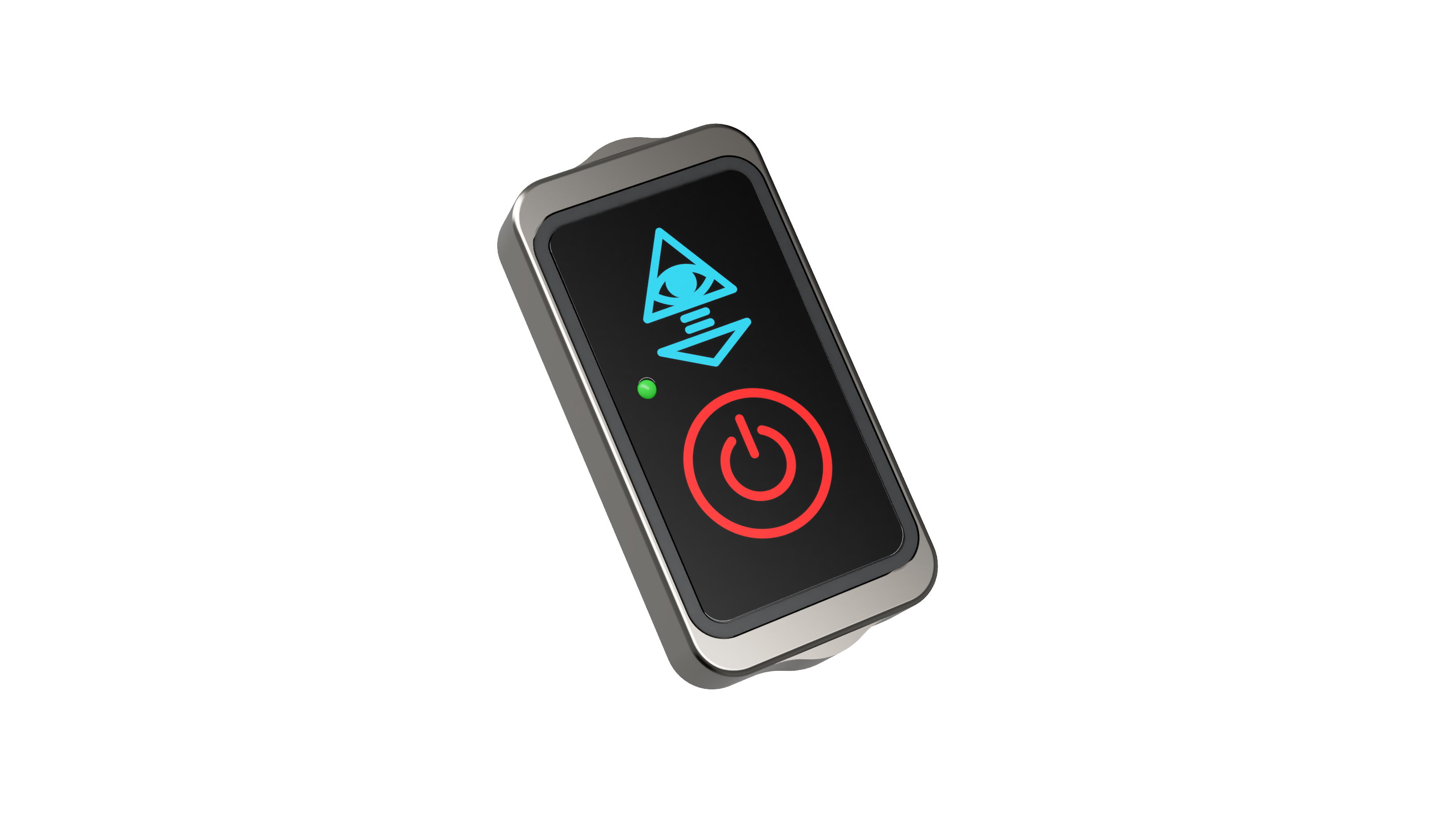

[CYCLOPS] Smartbatten T2 capteur d'effort sur latte de voile — vue 1

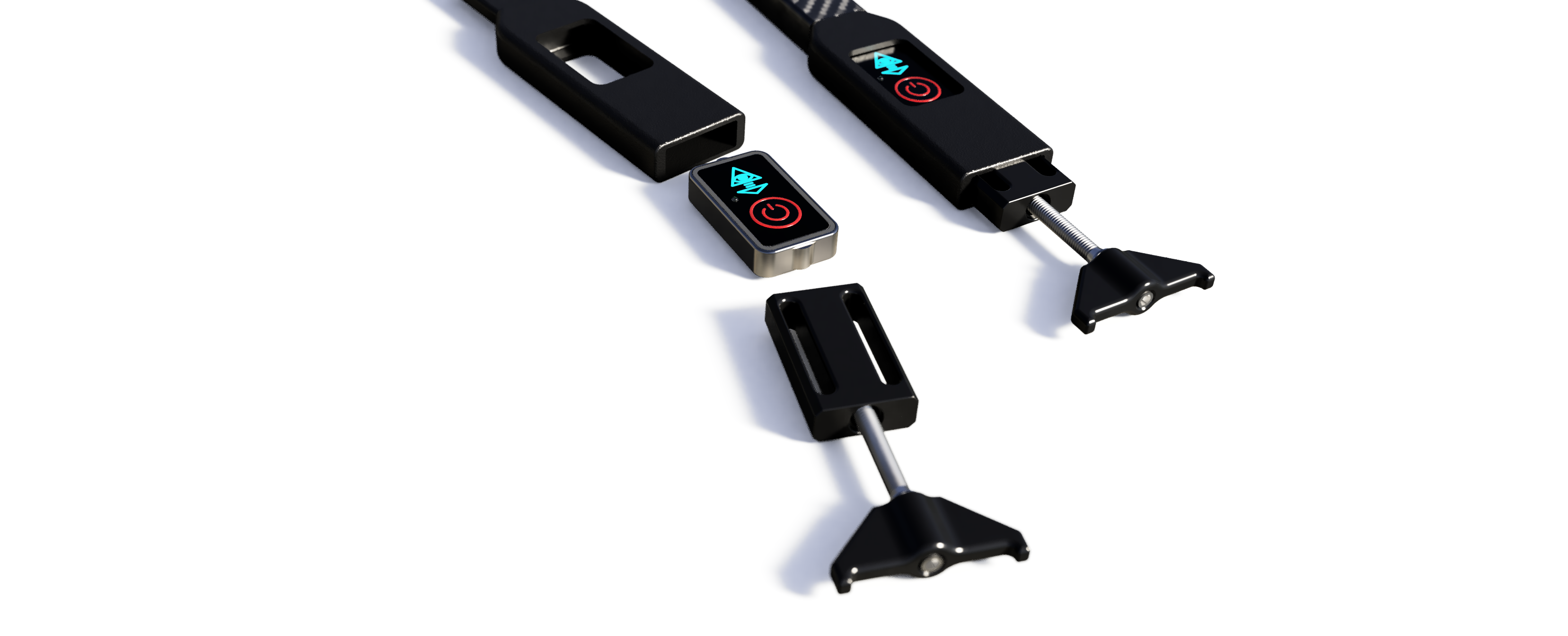

[CYCLOPS] Smartbatten T2 capteur d'effort sur latte de voile — vue 2

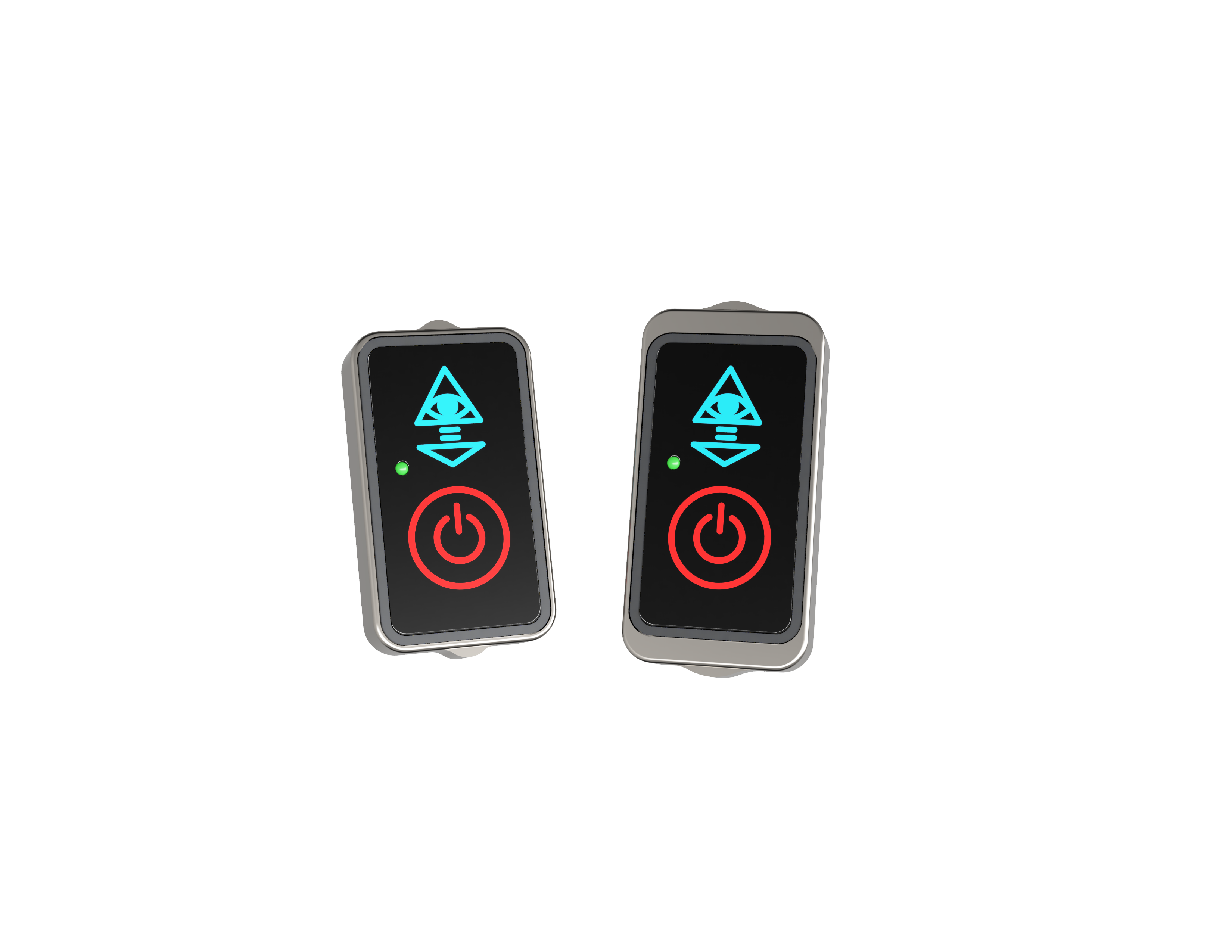

[CYCLOPS] Smartbatten T2 capteur d'effort sur latte de voile — vue 3

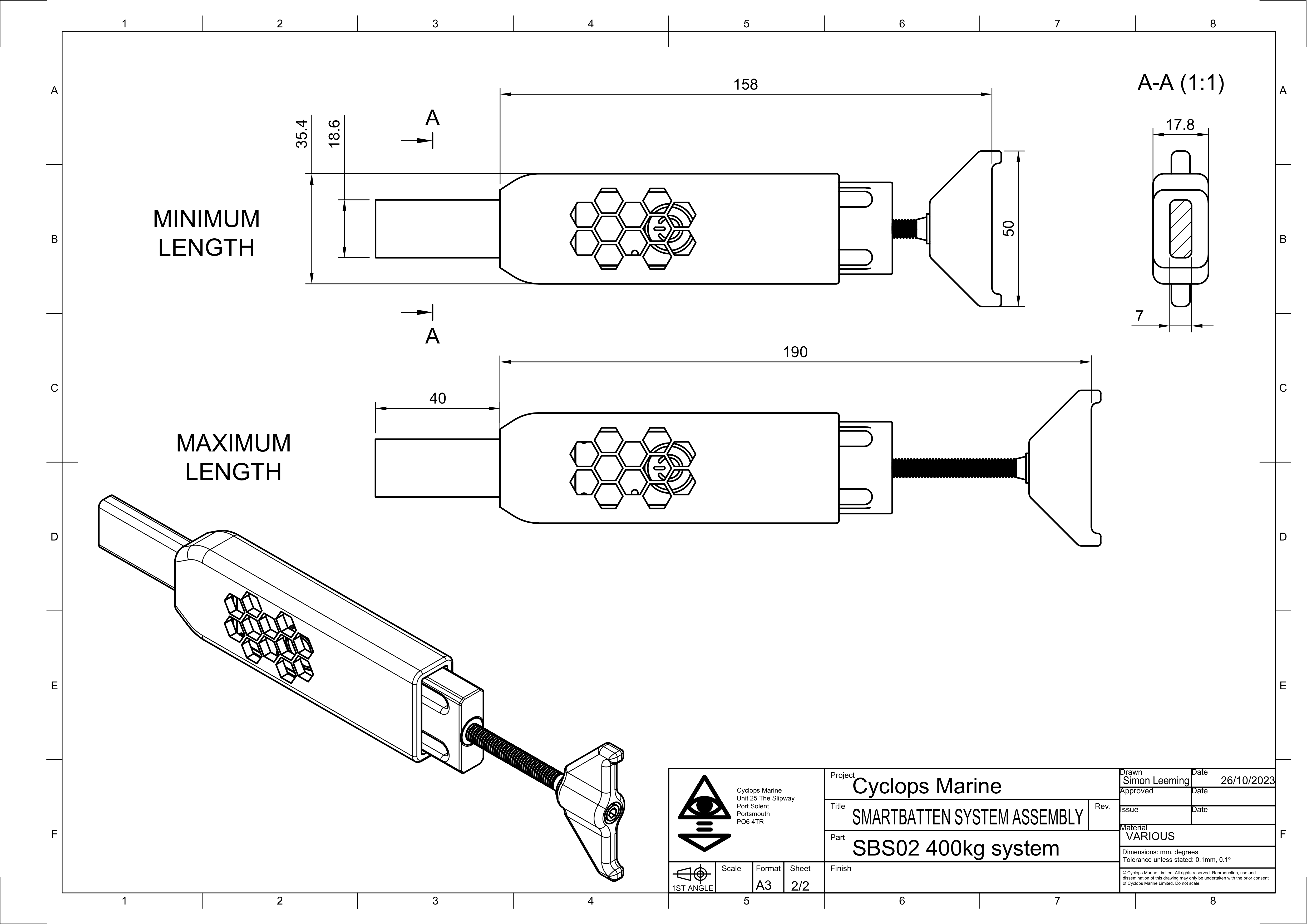

[CYCLOPS] Smartbatten T2 capteur d'effort sur latte de voile — vue 4

Smartbatten T2 – senzor napetosti na latu jadrnice

Prenos brezplačen od 150 € v Franciji
Odobreno prevzem pri Skysat

Po meri nameščeno

Zauprite Skysat pri namestitvi opreme na krov.

Vprašaj za ponudbo

Nameščalci v vaši bližini

z našim omrežjem pooblaščencev za nameščanje

Išči nameščevalca

Servisna podpora

Izberite dodatno pomoč pri namestitvi

Prihranek 5%

Cyclops Marine

SBS02

Smartbatten T2 – senzor napetosti na latu jadrnice

null

Javni cenikUporabite profesionalni cenik

1.446,66€

1.446,66€ ~~1.522,80€~~

DDV vključen Dostava se izračuna ob plačilu.

Na zalogi

Prenos brezplačen od 150 € v Franciji
Odobreno prevzem pri Skysat

Po meri nameščeno

Zauprite Skysat pri namestitvi opreme na krov.

Vprašaj za ponudbo

Nameščalci v vaši bližini

z našim omrežjem pooblaščencev za nameščanje

Išči nameščevalca

Servisna podpora

Izberite dodatno pomoč pri namestitvi

Tehnične značilnosti

Maksimalna poraba električne energije	0,0004625 W
Tipična poraba električne energije	0,0004625 W
Združljivost z vodilo	Bluetooth
Tip montaže	Vklop v jadrnicah
Linearnost	±1%
Vrsta izhoda senzorja	Brezžično (Bluetooth), NMEA2000 (preko vmesnika), NMEA0183 (preko vmesnika), NKE (preko vmesnika), UDP (preko vmesnika), MQTT (preko vmesnika)
Vrsta povezave senzorja	Brezžično (Bluetooth)
Vrsta senzorja	Senzor tlačne sile
Izhod podatkov	Obremetitev (obremenitev) v realnem času
Hitrost posodabljanja	1 Hz (nastavljivo do 10 Hz)
Območje delovnih temperatur	-10 do +40 °C
Working Load Limit	400 kg
Breaking Load	600 kg (150 % maksimalnega delovnega obremenitve)
Measurement Accuracy	±1%
Wireless Protocol	Bluetooth
Življenjska doba baterije	2000 ur (normalni način), 8000 ur (razširjeni način)
Charging Time	1 ura
Material	Zlitina titana Ti6Al4V (telo), PC/ABS (kučišče)
Battery Capacity Wh	0.925
Battery Life Extended Mode	500
Battery Life Normal Mode	80
Tip baterije	litij-polimer
Brand Founding Year	2018
Metoda polnjenja	Brezžična indukcija
Compatible Os	iOS, Android
Metoda nameščenega izdelka	Delna zamenjava dela trdega dela lista
Installed Net Weight	44
Način slednje	Serijska številka

Oprema

Mikro prehodnik

328,14€

328,14€ ~~345,42€~~

DDV vklj.

Naroči

Multi Gateway

446,20€

446,20€ ~~469,68€~~

DDV vklj.

Naroči

10 m podaljški kabel za kupolasto anteno

98,04€

98,04€ ~~103,20€~~

DDV vklj.

Naroči

3 m podaljški kabel za kupolasto anteno

79,80€

79,80€ ~~84,00€~~

DDV vklj.

Naroči

Kabel NMEA 2000 2 m in T

102,60€

102,60€ ~~108,00€~~

DDV vklj.

Naroči

Kabel NMEA 2000 6 m in T

133,38€

133,38€ ~~140,40€~~

DDV vklj.

Naroči

Kabel SeaTalkng za Raymarine Axiom

Po povpraševanju

Naroči

[CYCLOPS] RayNet to Ethernet (RJ45) Cable 3m — vue 1

Kabel RayNet v Ethernet (RJ45) 3 m

167,86€

167,86€ ~~176,70€~~

DDV vklj.

Naroči

[CYCLOPS] Wireless Sensor Charger — vue 1

Podrobni opis

CYCLOPS Smartbatten T2 (SBS02) je brezžični senzor tlačne napetosti, ki je namenjen neposrednemu in realnemu merjenju napetosti latov jadrnic. Sistem omogoča optimiranje nastavitev jadrnic in zagotavlja ponovljive napetosti latov, kar prispeva k dosledni učinkovitosti na vodi.

Tehnologija brezžičnega merjenja

Smartbatten T2 vključuje tehnologijo brezžičnega senzorja za zagotavljanje podatkov o obremenitvi v realnem času. Podatke oddaja preko Bluetooth v aplikacijo CYCLOPS Smartfittings Manager (dostopna za iOS in Android) ali pa preko namenskega vmesnika (prodajano ločeno) v ladijske instrumente, ki so združljivi s standardom NMEA2000, NMEA0183, NKE, UDP in MQTT. Uporabniki lahko v realnem času spremljajo in analizirajo podatke o obremenitvi ali pa jih shranijo za kasnejšo analizo po plovbi, da bi identificirali področja za izboljšave.

Konstrukcija in tehnične specifikacije

Zgrajen za zahtevne morske razmere, Smartbatten T2 ima telo iz titanove zlitine Ti6Al4V in ohišje iz PC/ABS. Je kalibriran z natančnostjo ±1 % maksimalne delovne obremenitve (MWL) v temperaturnem območju od -10 do +40 °C. Senzor lahko meri obremenitve do 400 kg. Kljub robustnosti senzor sam tehtja 62 g, kar pomeni neto vpliv 44 g na lat po namestitvi (vključno s prilagodnikom in blokom za tlak, minus odstranjen del lata). Napaja ga litij-polimer baterija z 0,925 Wh, ki zagotavlja avtonomijo 80 dni v načinu "Powered on" (1 Hz) in do 500 dni v načinu "Extended use" (0,25 Hz). Polnjenje poteka z indukcijo brez žic v približno 1 uri.

Namestitev in uporaba

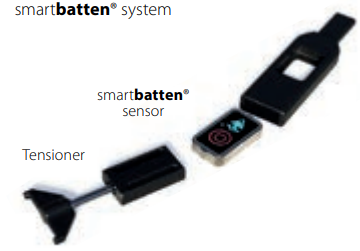

Namestitev Smartbatten T2 vključuje delno zamenjavo odseka lata. Sistem je zasnovan tako, da se neposredno prilega latom C-Tech CT25, druge velikosti prilagodnikov pa so na voljo na zahtevo. Senzor ima tri načine delovanja (vklopljen, podaljšana uporaba, izklopljen) in ga je mogoče vklopiti ali izklopiti na daljavo preko aplikacije CYCLOPS. Spremljanje napetosti latov v realnem času je ključno za jadrnice za dirke od 40 do 80 čevljev, velike enohulce ali večtrupce ter jadrnice za doseganje maksimalnih zmag, kar omogoča natančno kontrolo oblike jadrnice in povečanje varnosti z izogibanjem preobremenitvam.

Dokumentacija

Type	Nom
	marine_letak_2024_pdf.pdf
	Kopija Vodnika številka 9 - angleščina.pdf
	Copy of smartbatten guide Issue 2 EN.pdf
	Kopija Vodnika izdaje 9 FRA.pdf

Mnenje strokovnjaka

« Smartbatten T2: Visokotočni orodje za nastavitev jader »

CYCLOPS Smartbatten T2 predstavlja pomemben napredek za tekmovalne mornarje, ki želijo natančno uravnavati svoje jadra. Njegova uporabna vrednost je v sposobnosti, da natančno meri napetost vsake letve, kar subjektivno občutje pretvori v objektivne in ponovljive podatke. Za regatnega jadralca to pomeni možnost ponavljanja hitrih nastavitev in optimiranja učinkovitosti glavnega jadra glede na razmere. Za preizkušenega križarja je to ključno varnostno orodje za preprečevanje preobremenitev in podaljšanje življenjske dobe jadra.

Vgrajevanje tega senzorja je zasnovano tako, da je diskretno. Namestitev zahteva le malo spremembe obstoječe letve, pri čemer se senzor vstavi preko adapterja in pritrdilnega bloka. Čeprav je postopek enostaven za profesionalca, je ključno preveriti kompatibilnost z vrsto letve (optimirano za C-Tech CT25) in natančno izvesti rez. Brezžični prenos preko Bluetoothja, neposredno v aplikacijo ali preko prehodnika NMEA2000, poenostavi ožičenje in omogoča fleksibilnost pri prikazovanju na obstoječih sistemih na krovu.

Ta senzor se odlikuje z minimalno težo in robustnostjo, kar je nujno, da se ne spremenijo dinamične lastnosti jadra. Zelo je primeren za velike jadrnice (40–80 čevljev), kjer so napetosti na letvah velike in kjer natančnost nastavitev neposredno vpliva na hitrost in stabilnost. Podaljšana avtonomija v načinu "napping" je prednost za daljše navigacije, saj zmanjšuje pogostost polnjenja brez ogrožanja dostopa do bistvenih podatkov.

Durabilité

Facilité d'installation

Rapport performance / prix

Plačilo in varnost

Vaše plačilne informacije in podatki so obdelani na varen način.

Smartbatten T2 – senzor napetosti na latu jadrnice

1.446,66€

1.446,66€ ~~1.522,80€~~

Pogosta vprašanja

Potrebujete pomoč? Kontaktirajte nas

Kaj je senzor CYCLOPS Smartbatten T2 in k čemu služi?

CYCLOPS Smartbatten T2 je brezžični senzor stiskanja, ki je namenjen neposrednemu in v realnem času merjenju napetosti letvic jadrnice. Njegov glavni namen je pomagati mornarjem pri optimiranju nastavitev jadrnic in vzdrževanju ponovljivih napetosti letvic za dosledno učinkovitost na vodi.

Kako Smartbatten T2 prenaša podatke o napetosti letve?

Smartbatten T2 oddaja podatke o obremenitvi brezžično na dva glavna načina:

Neposredno na vaš pametni telefon: preko Bluetooth povezave v aplikacijo CYCLOPS Smartfittings Manager, ki je na voljo za iOS in Android.Vašim navigacijskim instrumentom: preko namenskega vmesnika (prodaja ločeno), se lahko poveže z instrumenti, ki so združljivi z NMEA2000, NMEA0183, NKE, UDP in MQTT.

Kakšna je natančnost merjenja senzorja Smartbatten T2?

Senzor Smartbatten T2 je kalibriran z natančnostjo ±1% največjega delovnega obremenitve (MWL). Ta natančnost je zagotovljena v temperaturnem območju od -10°C do +40°C.

Koliko največjo obremenitev lahko meri Smartbatten T2?

Senzor Smartbatten T2 lahko meri tlačne obremenitve do 400 kg.

Kako namestiti senzor Smartbatten T2 na mojo jadro?

Namestitev Smartbatten T2 zahteva delno zamenjavo odseka letve. Sistem je zasnovan tako, da se neposredno prilega letvam CT22, lahko pa ga prilagodimo tudi drugim tipom letv, če je potrebno. Za namestitev je treba skrajšati letvo, da se vname enota za zaznavanje.

Koliko je avtonomija baterije Smartbatten T2 in kako jo ponovno napolniti?

Smartbatten T2 je napajan z litij-polimerne baterije z 0,925 Wh, ki ponuja več načinov samodejnega delovanja:

Do 80 dni v načinu "Powered on" (frekvenca 1 Hz).Do 500 dni v načinu "Extended use" (frekvenca 0,25 Hz).Ponovno polnjenje poteka z indukcijskim polnjenjem brez žic in traja približno 1 uro za polno polnitev.

Kateri so materiali izdelave Smartbatten T2?

Načrtovan za zahtevna morska okolja, Smartbatten T2 je izdelan z ohišjem iz titanove zlitine Ti6Al4V in ohišjem iz PC/ABS, kar zagotavlja trdnost in vzdržljivost.

Ali lahko Smartbatten T2 povežem z telefonom in ladijskimi instrumenti?

Da, pametni jekleni tramovi Smartbatten T2 ponujajo več možnosti povezave:

Povežejo se neposredno z vašim pametnim telefonom (iOS ali Android) prek Bluetooth z uporabo aplikacije CYCLOPS Smartfittings Manager. Za integracijo z instrumenti na krovu je na voljo namenski vmesnik (prodaja ločeno), ki podatke posreduje v sisteme, ki podpirajo NMEA2000, NMEA0183, NKE, UDP in MQTT. Nekatera tretja partnerjeva oprema, kot sta Sailmon in Vakaros Atlas 2, lahko prikazujejo obremenitve v realnem času brez vmesnika.

Kaj se zgodi, če je senzor Smartbatten T2 preobremenjen ali doživi močan udarec?

Pridržati se je treba maksimalnega delovnega obremenitve (WLL) senzorja Smartbatten T2. Preobremenitev, zlasti sunek obremenitve ali presežek 150 % maksimalne delovne obremenitve (MWL), bo povzročila trajno škodo na senzorju in zahtevala ponovno kalibracijo, kar bo veljavnost garancije izbrisalo. Prav tako lahko pomemben udarec v telo senzorja Smartbatten vpliva na njegovo kalibracijo in zahteva vrnitev na pregled in ponovno kalibracijo.

Ali je mobilna aplikacija za Smartbatten T2 združljiva z vsemi pametnimi telefoni?

Aplikacija CYCLOPS Smartfittings Manager, ki je potrebna za ogled podatkov v živo in upravljanje senzorja, je na voljo za operacijska sistema iOS in Android. Aplikacijo lahko prenesete na ustreznih aplikacijskih trgovinah.
