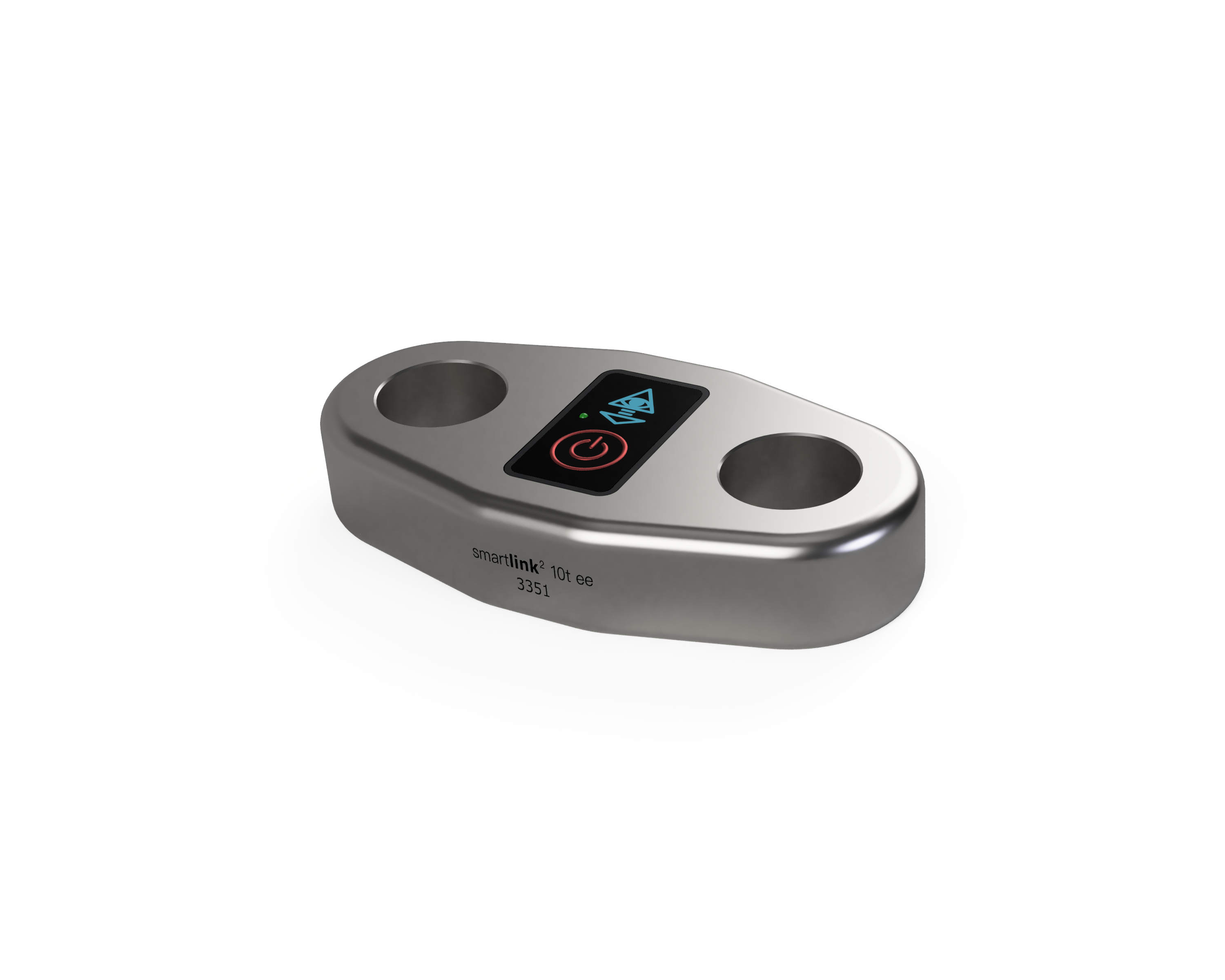

[CYCLOPS] Smartlink² 10t ee capteur d'effort — vue 1

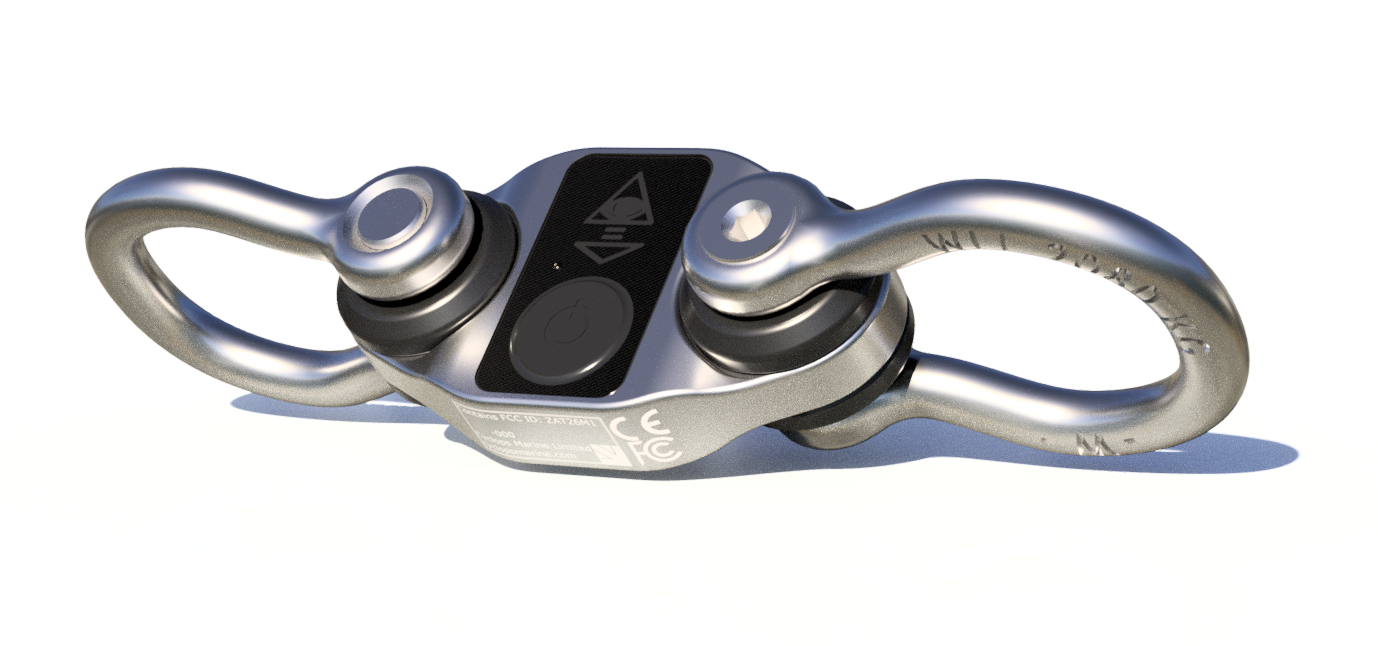

[CYCLOPS] Smartlink² 10t ee capteur d'effort — vue 2

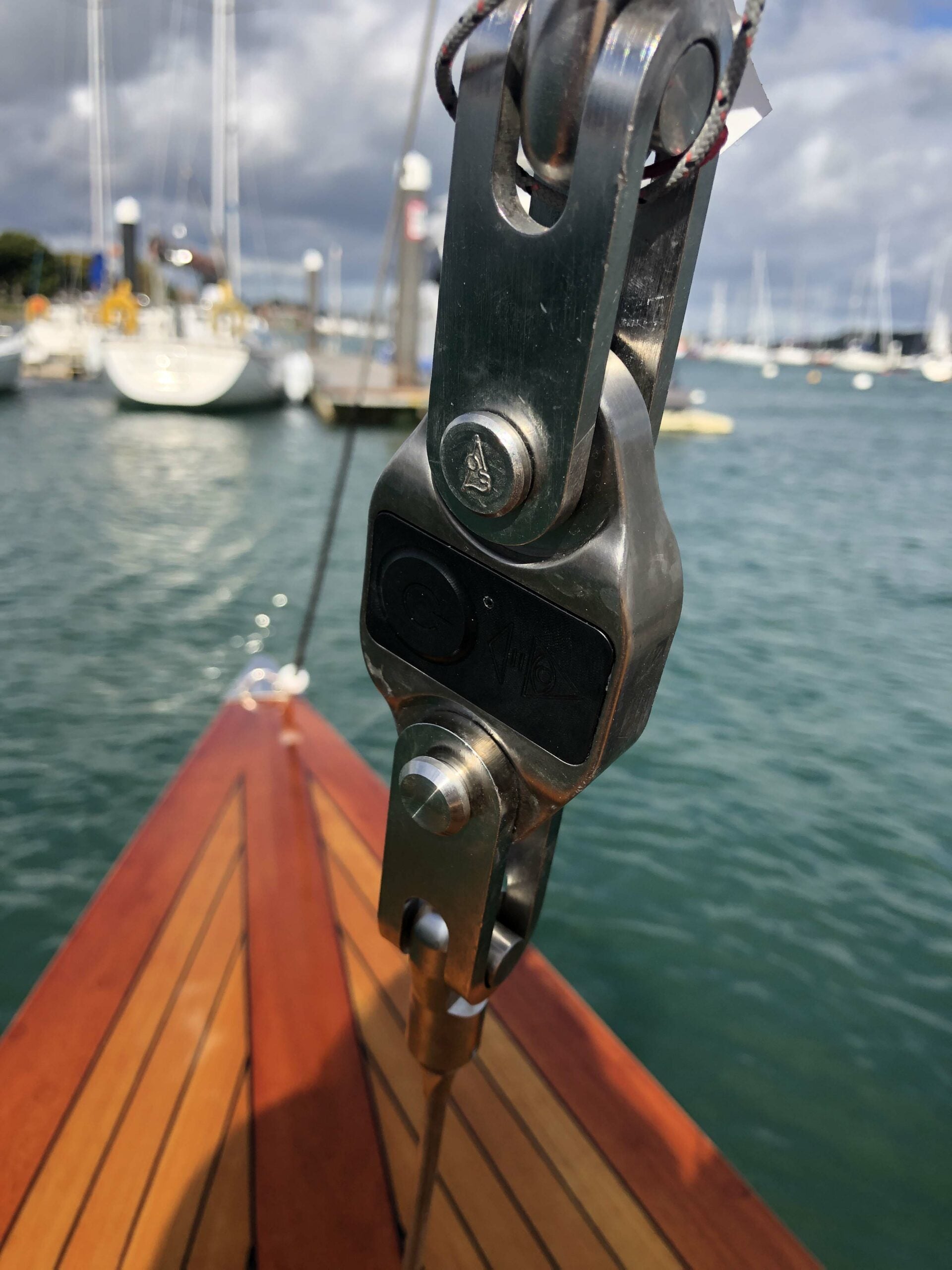

[CYCLOPS] Smartlink² 10t ee capteur d'effort — vue 3

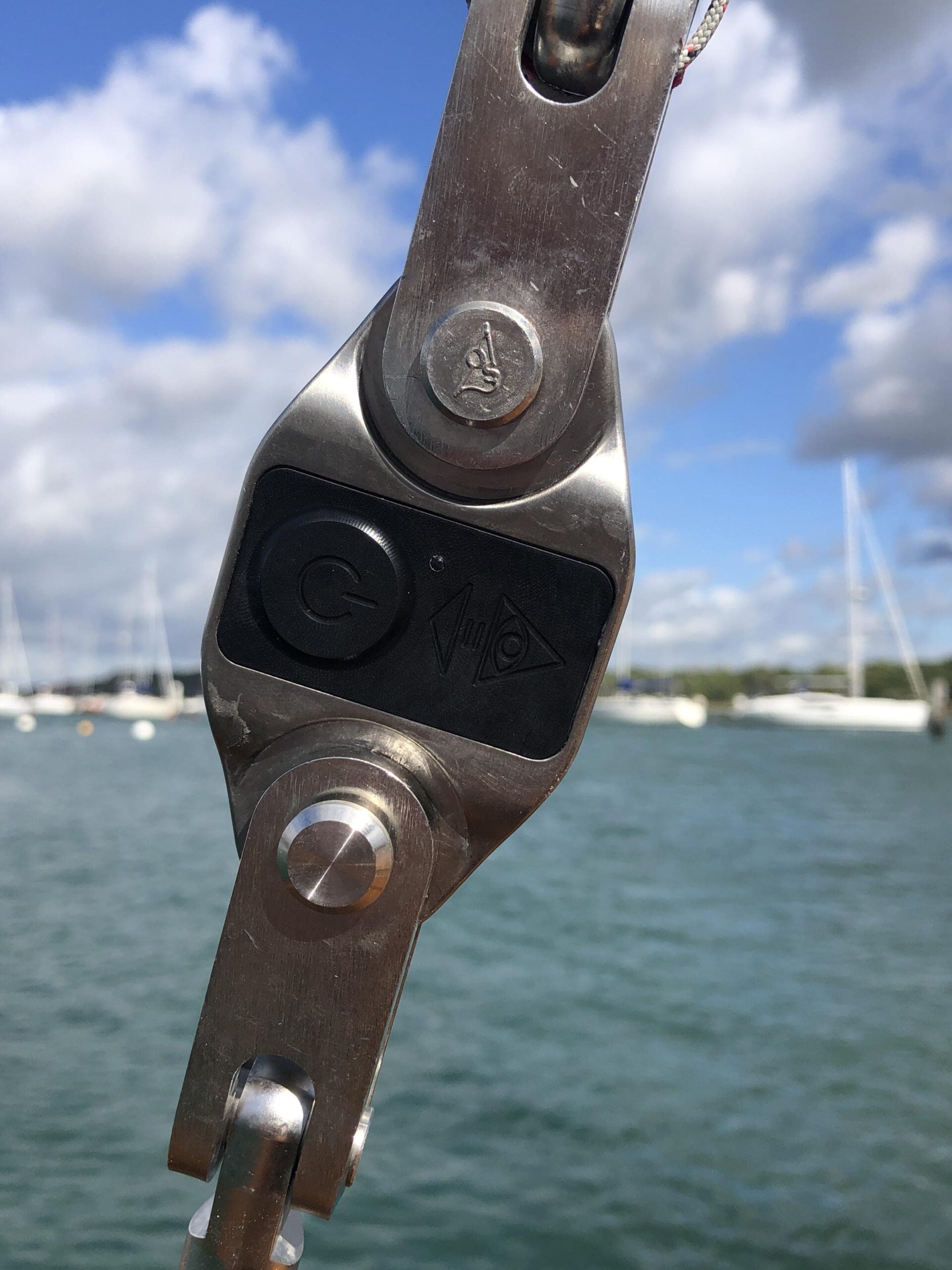

[CYCLOPS] Smartlink² 10t ee capteur d'effort — vue 4

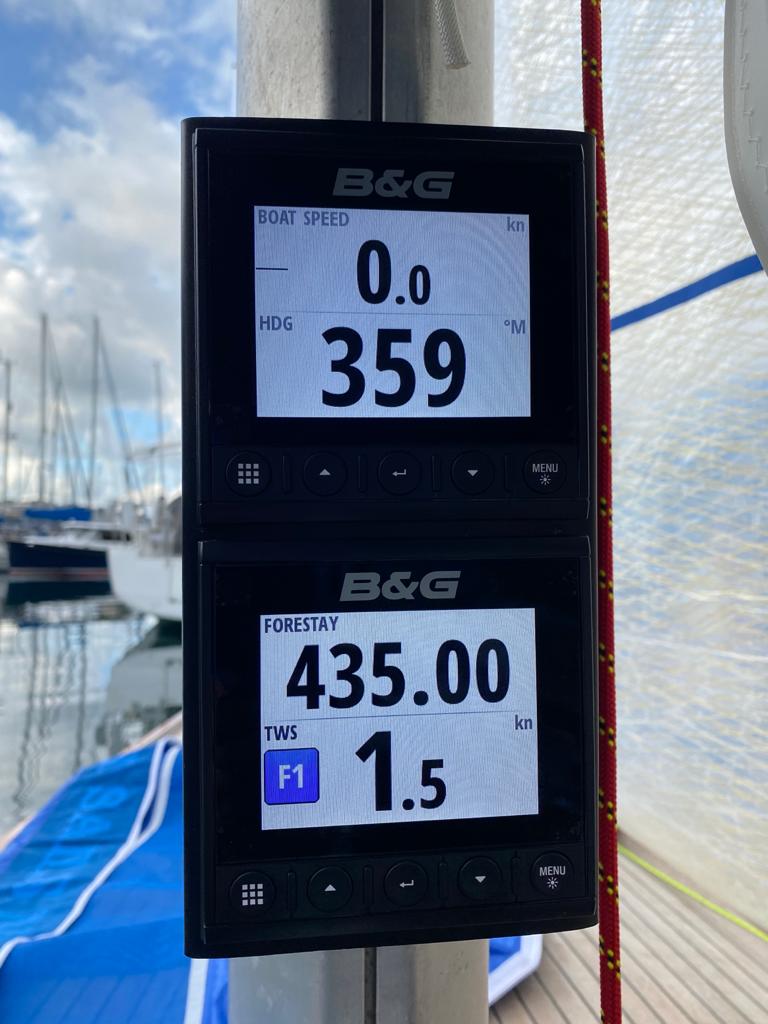

[CYCLOPS] Smartlink² 10t ee capteur d'effort — vue 5

Prenos brezplačen od 150 € v Franciji
Odobreno prevzem pri Skysat

Po meri nameščeno

Zauprite Skysat pri namestitvi opreme na krov.

Vprašaj za ponudbo

Nameščalci v vaši bližini

z našim omrežjem pooblaščencev za nameščanje

Išči nameščevalca

Servisna podpora

Izberite dodatno pomoč pri namestitvi

Prihranek 5%

Cyclops Marine

SE03

Smartlink 2 10t ee - senzor napetosti

null

Javni cenikUporabite profesionalni cenik

3.723,24€

3.723,24€ ~~3.919,20€~~

DDV vključen Dostava se izračuna ob plačilu.

Na zalogi

Prenos brezplačen od 150 € v Franciji
Odobreno prevzem pri Skysat

Po meri nameščeno

Zauprite Skysat pri namestitvi opreme na krov.

Vprašaj za ponudbo

Nameščalci v vaši bližini

z našim omrežjem pooblaščencev za nameščanje

Išči nameščevalca

Servisna podpora

Izberite dodatno pomoč pri namestitvi

Tehnične značilnosti

Tipična poraba električne energije	0,0004625
Širina izdelka	72
Višina izdelka	140
Globina izdelka	28
IP razred	IP68
Združljivost z vodilo	NMEA 2000,NMEA 0183,NKE,UDP,MQTT
Žično omrežje	NMEA 2000,NMEA 0183,NKE,UDP,MQTT
Tip montaže	Oko v oko / Os v os
Certifikati	Direktiva strojev 2006/42/ES
Linearnost	1
Vrsta izhoda senzorja	Brezžično (Bluetooth) v aplikacijo / vmesnik, nato NMEA 2000, NMEA 0183, NKE, UDP, MQTT preko vmesnika
Vrsta povezave senzorja	Oko v oko / Os v os
Vrsta senzorja	Brezžični napetostni senzor
Izhod podatkov	Podatki o obremenitvi
Hitrost posodabljanja	1 Hz (iz tovarne), do 10 Hz
Območje delovnih temperatur	-10 do +40
Working Load Limit	10000
Breaking Load	40000
Pin Diameter	28,6
Measurement Accuracy	±1% obremenitve pri največjem delovnem obremenitvi
Wireless Protocol	Bluetooth
Življenjska doba baterije	2000 (standard), 8000 (razširjeno)
Teža	0.71
Dimenzije izdelka	140 x 72 x 28
Material	Titan (Ti6Al4V) za ohišje, PC/ABS za kučišče
App Compatibility	Aplikacija Cyclops
Battery Energy	0.925
Tip baterije	litij-polimer
Metoda polnjenja	Brezžična indukcija
Design Location	Združeno kraljestvo
Manufacturing Location	Združeno kraljestvo
Os Compatibility	iOS,Android
Safety Factor	x4
Ciljni tip plovila	Jadralni jahti,Superjahti,Tekmovalni jadrnice
Typical Applications	Patarasi, Spustnice, Razpetnice, Vzmetnice, Priponke

Oprema

Mikro prehodnik

328,14€

328,14€ ~~345,42€~~

DDV vklj.

Naroči

Multi Gateway

446,20€

446,20€ ~~469,68€~~

DDV vklj.

Naroči

[CYCLOPS] Wireless Sensor Charger — vue 1

Kabel NMEA 2000 2 m in T

102,60€

102,60€ ~~108,00€~~

DDV vklj.

Naroči

Kabel NMEA 2000 6 m in T

133,38€

133,38€ ~~140,40€~~

DDV vklj.

Naroči

3 m podaljški kabel za kupolasto anteno

79,80€

79,80€ ~~84,00€~~

DDV vklj.

Naroči

10 m podaljški kabel za kupolasto anteno

98,04€

98,04€ ~~103,20€~~

DDV vklj.

Naroči

Kabel SeaTalkng za Raymarine Axiom

Po povpraševanju

Naroči

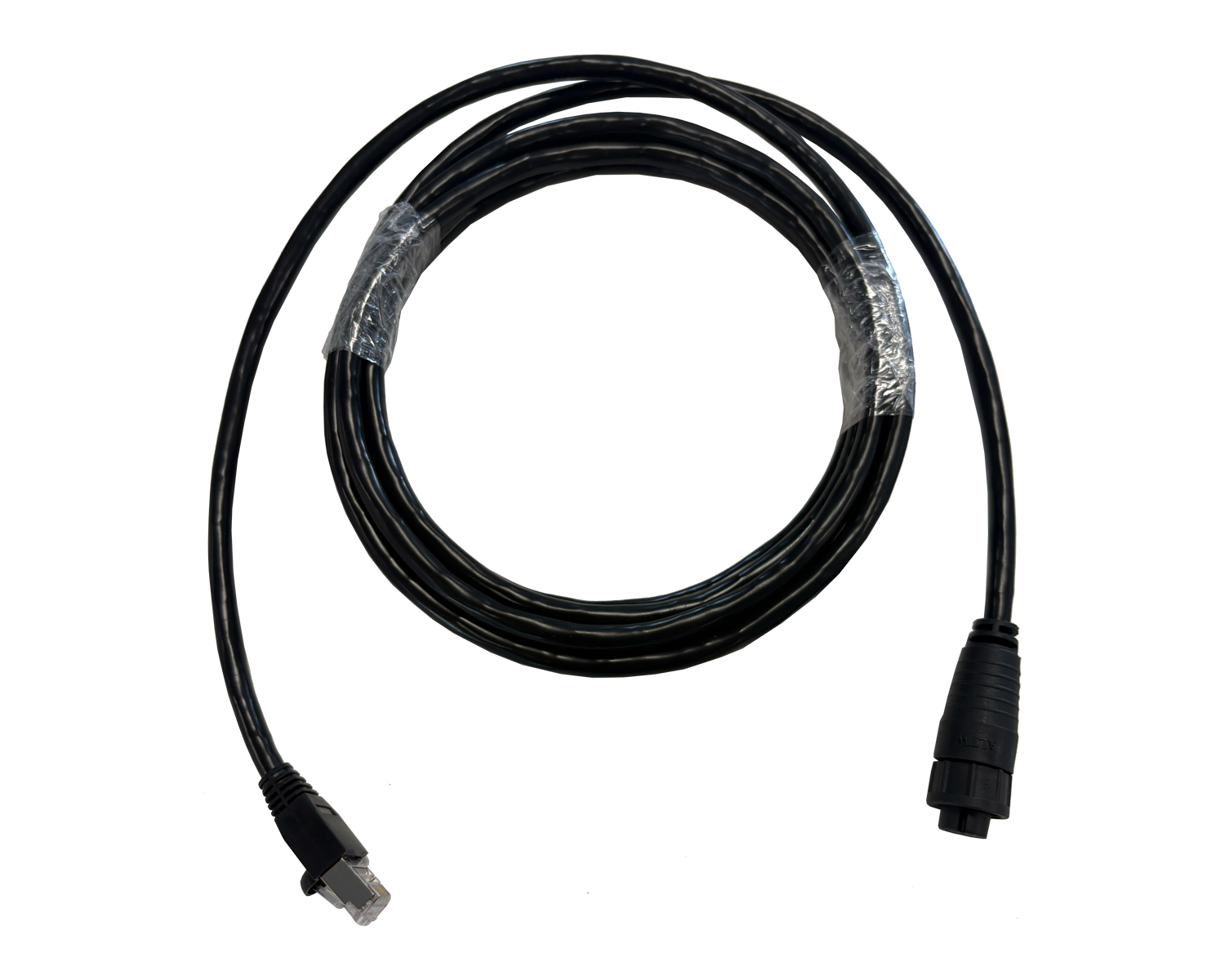

[CYCLOPS] RayNet to Ethernet (RJ45) Cable 3m — vue 1

Kabel RayNet v Ethernet (RJ45) 3 m

167,86€

167,86€ ~~176,70€~~

DDV vklj.

Naroči

Podrobni opis

Namenjen natančnemu merjenju napetosti v morskem okolju, je CYCLOPS Smartlink² 10t ee brezžični senzor napetosti z okovjem za oči ali os. Uporablja se v zahtevnih aplikacijah na jahah, superjahah in tekmovalnih jadrnicah, zlasti za tekmovanja na dolge razdalje in visoko zmogljivo plovbo.

Konstrukcija in tehnične sposobnosti

Ta senzor je izdelan iz titana (Ti6Al4V) za telo in PC/ABS za ohišje, kar mu daje maso 710 g in dimenzije 140 x 72 x 28 mm. Njegova trdnost je potrjena s faktorjem varnosti x4 in stopnjo vodotesnosti IP68, kar zagotavlja odpornost proti daljši potopitvi. Smartlink² 10t ee ima največjo nosilnost 10 ton (10 000 kg) z natančnostjo ±1% največje uporabne obremenitve, ki je vzdrževana med -10 in +40°C. Priporočeni premer osi za optimalno natančnost je 28,6 mm.

Povezljivost in avtonomija

CYCLOPS Smartlink² 10t ee oddaja podatke o napetosti v realnem času preko Bluetooth. Lahko se poveže neposredno z aplikacijo Cyclops za pametne telefone (iOS in Android) ali z ladijsko elektroniko preko opcijskega vmesnika Cyclops. Ta vmesnik zagotavlja združljivost z vmesniki NMEA 2000, NMEA 0183, NKE, UDP in MQTT. Frekvenco oddajanja podatkov je mogoče nastaviti od 0,1 do 10 Hz preko aplikacije, z iztočnim nastavitvijo 1 Hz. Napajan je z litij-polimer baterijo 0,925 Wh, kar zagotavlja avtonomijo 2000 ur v standardnem režimu (1 Hz) in do 8000 ur v razširjenem režimu (0,25 Hz). Polnjenje poteka z brezžično indukcijo.

Vključevanje in skladnost

Ta senzor je namenjen vključevanju v fiksne sisteme, kot so pataras, hale-bas, tangoni, drise, točke amure gena, šote velike jadrnice in hidravlični cilindri. Namenjen je montiranju z okovjem za oči ali os in ni priporočljiv za uporabo z tekstilnimi maniljami ali mehkim opornicami. Smartlink² 10t ee je v skladu z Direktivo o strojih 2006/42/ES EU.

Dokumentacija

Type	Nom
	marine_brochure2024_pdf.pdf
	Kopija Priročnik App Guide Issue 9 EN.pdf
	Copy of smartlink2 EE guide issue 1.pdf
	Kopija Priročnika izdaje 9 FRA.pdf

Mnenje strokovnjaka

« Napetostni senzor CYCLOPS Smartlink² 10t ee: tehnična analiza in sistemska integracija »

Senzor napetosti CYCLOPS Smartlink² 10t ee predstavlja tehnično rešitev za spremljanje obremenitev v realnem času na visokozmogljivih jadrnicah in superjachtih. Njegova izdelava iz titana zagotavlja ugodno razmerje med trdnostjo in težo, kar je ključno za aplikacije, kjer je vsak gram pomemben in kjer so mehanske napetosti visoke. V nasprotju z bolj splošnimi senzorji je Smartlink² 10t ee posebno optimiran za nameščanje v liniji z okom na okno ali os na os, kar ga naredi primeren za kritična mesta v jadralnem ali mirovalnem opremljanju, kot so pataras, jadralna vrvja ali hidravlični cilindri.

Strateška prednost tega senzorja je v tem, da zagotavlja natančne (±1% od WLL) in ponovljive podatke o napetosti, ki jih je mogoče neposredno uporabljati preko mobilne aplikacije ali, v bolj integriranem načinu, preko prehodne naprave Cyclops, ki je združljiva z NMEA 2000 / 0183. Takšna integracija omogoča navigacijskim častnikom in posadkam, da v realnem času natančneje prilagajajo nastavitve jader, optimirajo zmogljivost in preprečujejo preobremenitve, kar povečuje varnost jadralne opreme in posadke. Razširjena avtonomija baterije (do 8000 ur v varčevalnem načinu) in polnjenje z indukcijo olajšata vzdrževanje na krovu.

Namestitev je relativno enostavna za izdelek te stopnje tehničnosti, vendar zahteva pazljivo integracijo v linijo napetosti. Obvezno je upoštevati priporočeni premer osi (28,6 mm), da se zagotovi natančnost in zanesljivost meritev. Ta senzor ni namenjen nameščanju z tekstilnimi okovji, kar je pomembna omejitev pri načrtovanju namestitve. Zelo je primeren za čolne, kjer je upravljanje z napetostmi ključni dejavnik zmogljivosti in varnosti, ter omogoča podrobno analizo po dirki za kontinuirano izboljšanje.

Durabilité

Facilité d'installation

Rapport performance / prix

Plačilo in varnost

Vaše plačilne informacije in podatki so obdelani na varen način.

Smartlink 2 10t ee - senzor napetosti

3.723,24€

3.723,24€ ~~3.919,20€~~

Pogosta vprašanja

Potrebujete pomoč? Kontaktirajte nas

Kakšna je največja nosilnost senzorja Smartlink² 10t ee?

Senzor Smartlink² 10t ima največjo nosilnost 10 ton (10 000 kg). Prekomerna obremenitev lahko poškoduje notranjo elektroniko.

Kateri materiali so uporabljeni pri izdelavi senzorja Smartlink² 10t ee?

Telo senzorja Smartlink² 10t ee je izdelano iz titana (Ti6Al4V), medtem ko je njegovo ohišje iz PC/ABS. Ti materiali zagotavljajo lahkoto in trdnost, primerni za zahtevna morska okolja.

Kako je napajan in polnjen senzor Smartlink² 10t ee?

Senzor je napajan z litij-polimer baterijo z 0,925 Wh. Polnjenje je izvedeno praktično z indukcijo brez žic.

Koliko je avtonomija baterije senzorja Smartlink² 10t ee?

Avtonomija baterije senzorja Smartlink² 10t ee se razlikuje glede na način uporabe:

V standardnem načinu (frekvenca 1 Hz) je avtonomija 2000 ur. V razširjenem načinu uporabe (frekvenca 0,25 Hz) lahko avtonomija doseže 8000 ur.

Kako senzor Smartlink² 10t ee prenaša podatke o napetosti?

Senzor v realnem času prenaša podatke o napetosti preko Bluetooth. Lahko se neposredno poveže z aplikacijo Cyclops za pametne telefone (dostopna za iOS in Android) ali pa, za naprednejšo integracijo, z ladijsko elektroniko preko dodatnega vmesnika Cyclops.

Z katerimi morskimi elektronskimi sistemi je senzor Smartlink² 10t ee združljiv?

Z uporabo dodatne prehodne enote Cyclops je senzor Smartlink² 10t ee združljiv z standardnimi vmesniki morske elektronike, predvsem NMEA 2000, NMEA 0183, NKE, UDP in MQTT.

Kater je priporočeni premer osi za optimalno nameščenje senzorja Smartlink² 10t ee?

Za zagotovitev optimalne natančnosti je priporočeni premer osi za nameščanje senzorja Smartlink² 10t ee 28,6 mm. Priporočamo uporabo okovja ali osi tipa 17-4 PH, ki ustrezajo temu premeru.

Katerih so mere in teža merilnika sile Smartlink² 10t ee?

Senzor Smartlink² 10t ee ima maso 710 g. Njegove dimenzije so 140 mm v dolžino, 72 mm v širino in 28 mm v debelino.

Ali je senzor Smartlink² 10t ee odporen proti vodi in morskim pogojem?

Da, senzor je zasnovan tako, da odporuje zahtevnim morskim pogojem. Ima faktor varnostne presežnosti 4x in je certificiran za vodenotesnost IP68, kar zagotavlja odpornost na dolgočasno potopitev.

Za katero tip konfiguracije jader je senzor Smartlink² 10t ee namenjen?

Senzor Smartlink² 10t ee je namenjen vgradnji v fiksne sisteme, kot so pataras, razteznice, tangoni, vrvice in sidrišča. Uporablja se za zaključke z očesom na koncu ali osno zaključitev in ga je treba namestiti v liniji z tovrstno opremo. Njegova uporaba z tekstilnimi manšami ali fleksibilnimi vrvicami ni priporočljiva.
