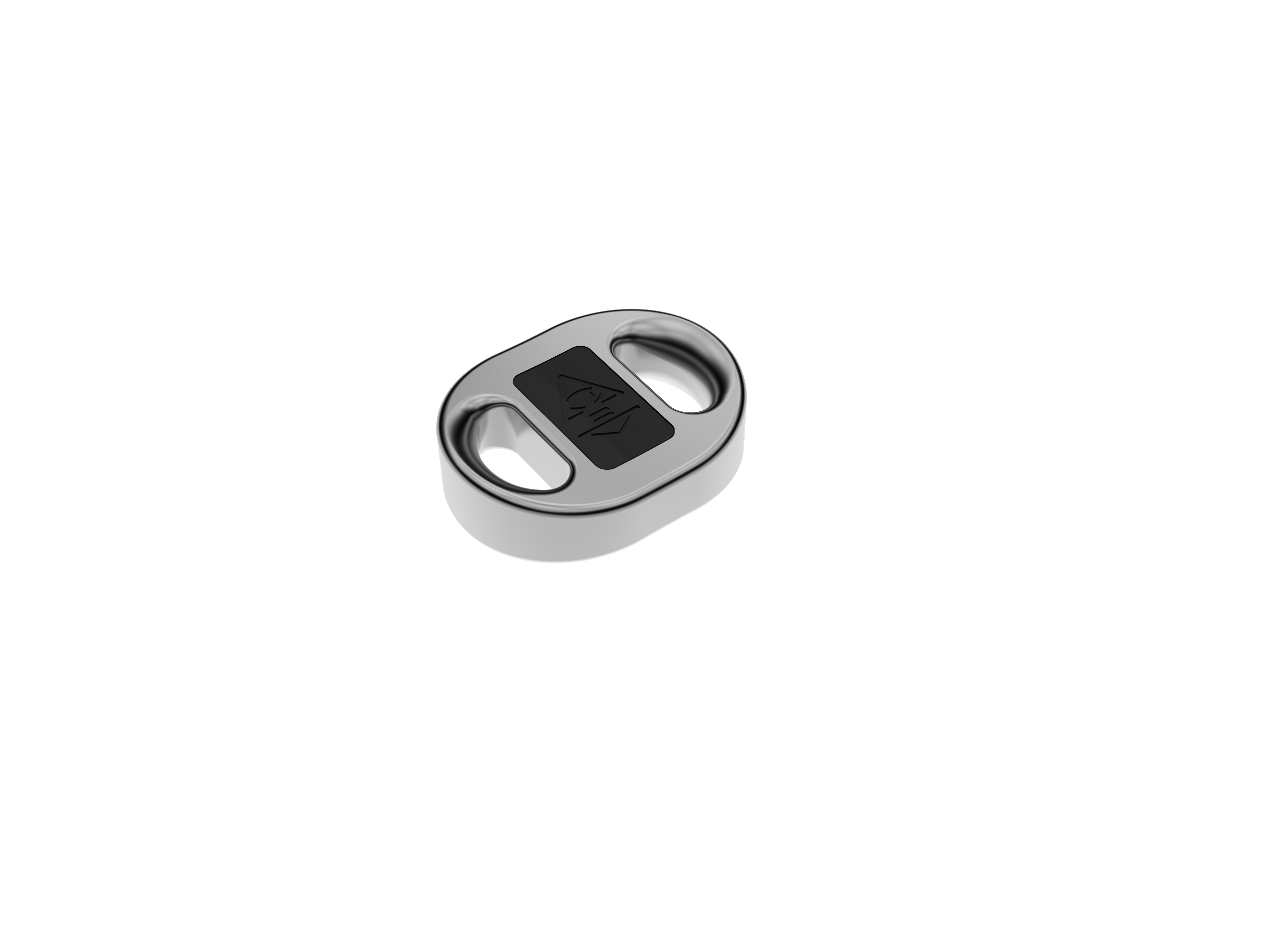

[CYCLOPS] Smartlink² 10t capteur d'effort — vue 1

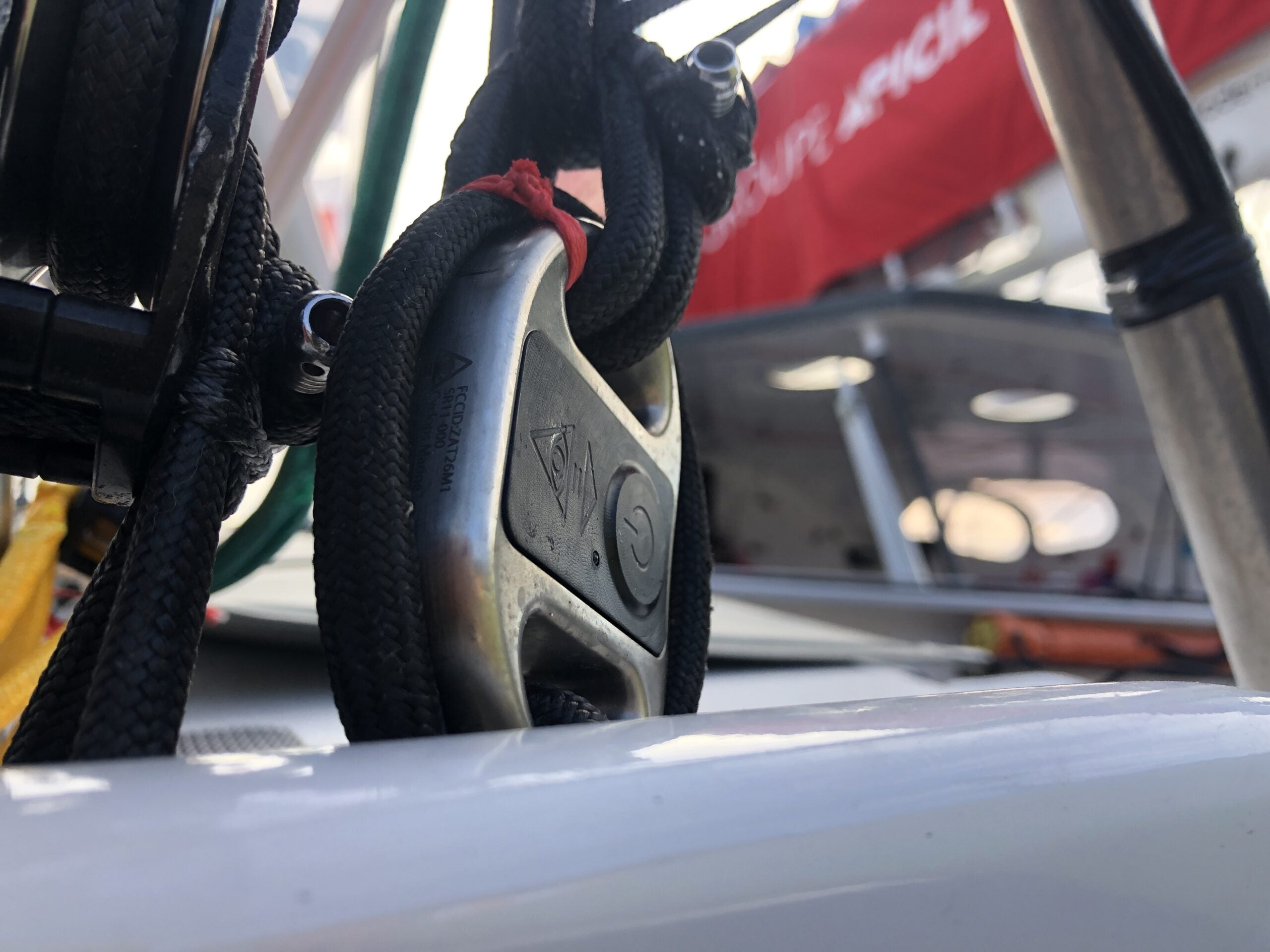

[CYCLOPS] Smartlink² 10t capteur d'effort — vue 2

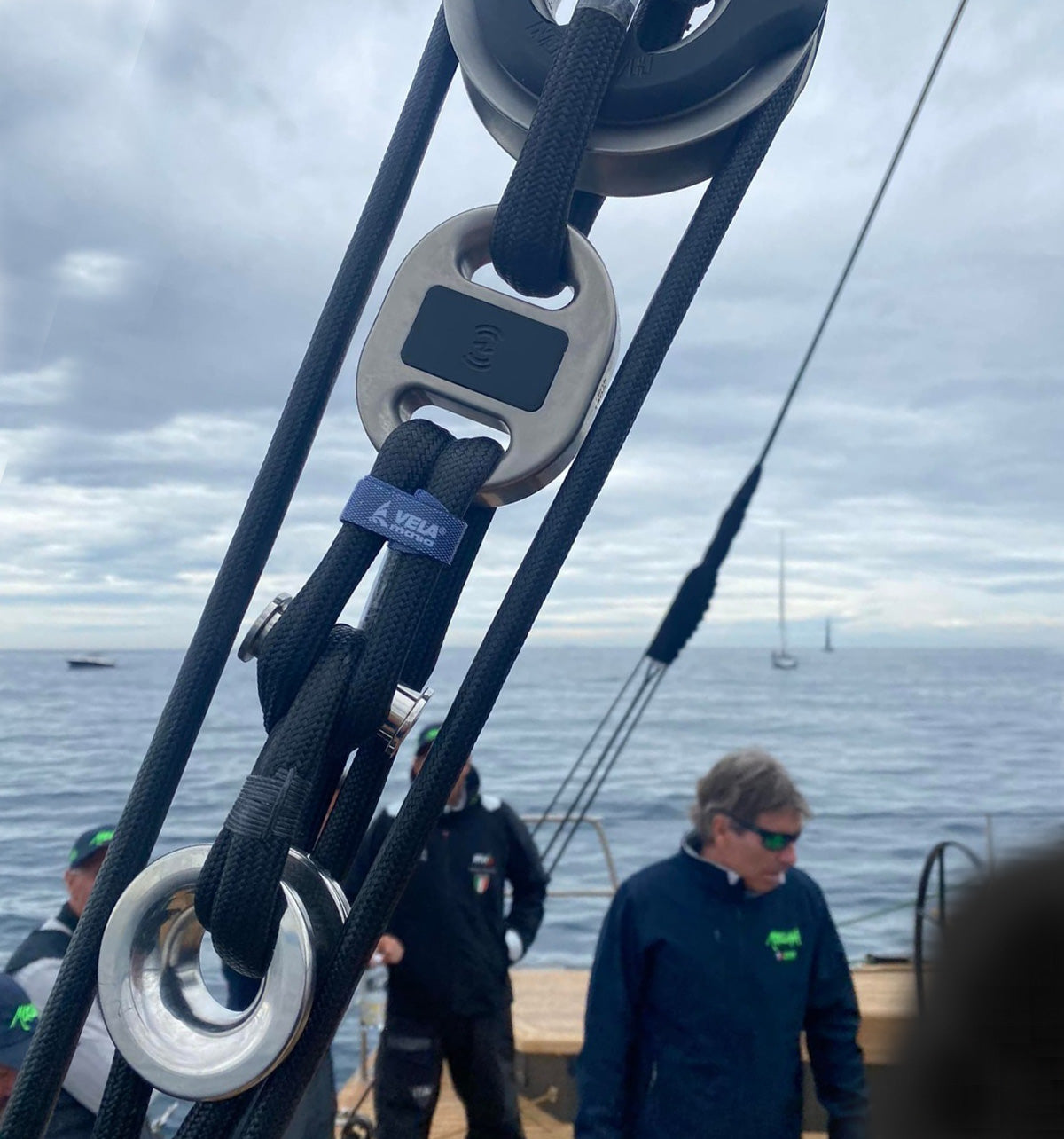

[CYCLOPS] Smartlink² 10t capteur d'effort — vue 3

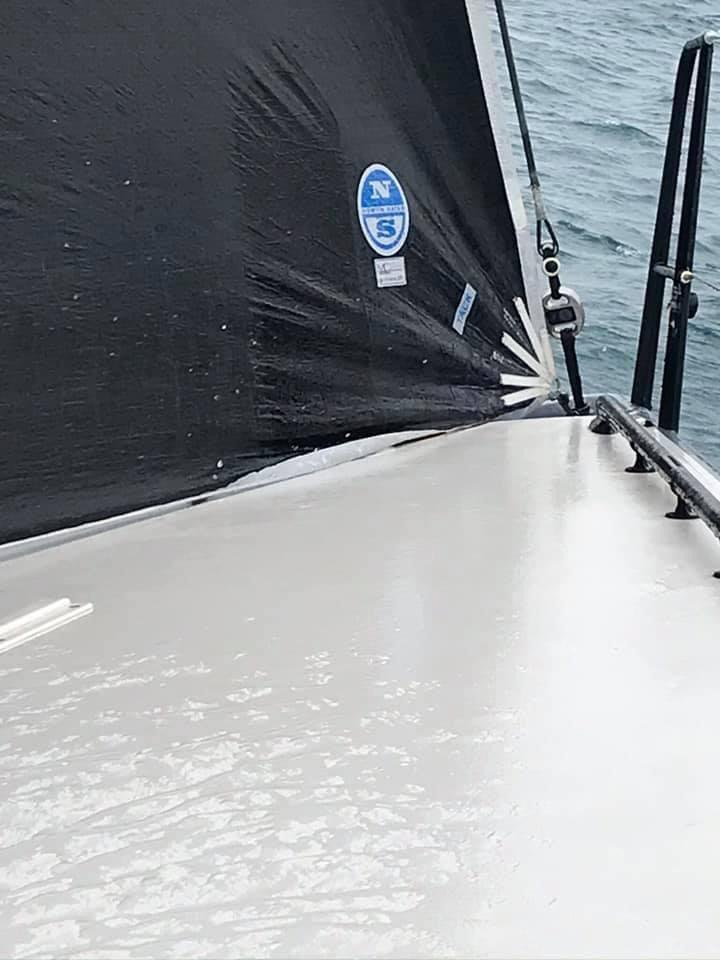

[CYCLOPS] Smartlink² 10t capteur d'effort — vue 4

[CYCLOPS] Smartlink² 10t capteur d'effort — vue 5

Prenos brezplačen od 150 € v Franciji
Odobreno prevzem pri Skysat

Po meri nameščeno

Zauprite Skysat pri namestitvi opreme na krov.

Vprašaj za ponudbo

Nameščalci v vaši bližini

z našim omrežjem pooblaščencev za nameščanje

Išči nameščevalca

Servisna podpora

Izberite dodatno pomoč pri namestitvi

Prihranek 5%

Cyclops Marine

SR13

Smartlink 2 10t - senzor napetosti

null

Javni cenikUporabite profesionalni cenik

3.234,74€

3.234,74€ ~~3.405,00€~~

DDV vključen Dostava se izračuna ob plačilu.

Na zalogi

Prenos brezplačen od 150 € v Franciji
Odobreno prevzem pri Skysat

Po meri nameščeno

Zauprite Skysat pri namestitvi opreme na krov.

Vprašaj za ponudbo

Nameščalci v vaši bližini

z našim omrežjem pooblaščencev za nameščanje

Išči nameščevalca

Servisna podpora

Izberite dodatno pomoč pri namestitvi

Tehnične značilnosti

Maksimalna poraba električne energije	0,0004625
Tipična poraba električne energije	0.0004625
Širina izdelka	74
Višina izdelka	25
Globina izdelka	25
IP razred	IP67
Združljivost z vodilo	Bluetooth,NMEA 2000,NMEA 0183,NKE,UDP,MQTT
Žično omrežje	NMEA 2000,NMEA 0183,NKE,UDP,MQTT
Tip montaže	V liniji z upogljivimi vrvmi
Certifikati	IP67
Linearnost	±1%
Vrsta izhoda senzorja	Digitalno (Bluetooth, NMEA 2000, NMEA 0183, NKE, UDP, MQTT)
Vrsta povezave senzorja	Brezžično (Bluetooth), Žično (preko vmesnika)
Vrsta senzorja	Brezžični napetostni senzor
Združljivost senzorja	Mobilna aplikacija Smartfittings (iOS in Android), brezžični zasloni Vakaros Atlas 2 in Sailmon, elektronski sistemi na krovu (preko prehodne naprave)
Izhod podatkov	Naboj v realnem času, minimum, maksimum, povprečje (1, 10, 30 minut), GPS podatki, lokalni čas
Hitrost posodabljanja	1 Hz (nastavljivo od 0,1 do 10 Hz)
Območje delovnih temperatur	-10 do +40 °C
Working Load Limit	10000 kg
Breaking Load	15000 kg
Max Soft Attachment Diameter	12,4 mm
Measurement Accuracy	±1%
Wireless Protocol	Bluetooth
Življenjska doba baterije	2000 ur
Charging Time	1 ura
Dimenzije izdelka	93 x 74 x 25 mm
Material	Trup iz titana (Ti6Al4V), ohišje iz acetala
Application Compatibility	Smartfittings (iOS in Android)
Battery Capacity Wh	0.925
Battery Life Low Power Mode	8000
Tip baterije	litij-polimer
Metoda polnjenja	Brezžična indukcija
Country Of Manufacture	Združeno kraljestvo
Display Compatibility	Vakaros Atlas 2, Sailmon
Product Model Identifier	10t
Serija izdelkov	Smartlink²
Titanium Alloy Grade	Ti6Al4V

Oprema

Mikro prehodnik

328,14€

328,14€ ~~345,42€~~

DDV vklj.

Naroči

Multi Gateway

446,20€

446,20€ ~~469,68€~~

DDV vklj.

Naroči

[CYCLOPS] Wireless Sensor Charger — vue 1

Kabel NMEA 2000 2 m in T

102,60€

102,60€ ~~108,00€~~

DDV vklj.

Naroči

Kabel NMEA 2000 6 m in T

133,38€

133,38€ ~~140,40€~~

DDV vklj.

Naroči

Kabel SeaTalkng za Raymarine Axiom

Po povpraševanju

Naroči

10 m podaljški kabel za kupolasto anteno

98,04€

98,04€ ~~103,20€~~

DDV vklj.

Naroči

3 m podaljški kabel za kupolasto anteno

79,80€

79,80€ ~~84,00€~~

DDV vklj.

Naroči

Podrobni opis

Namenjen zahtevnim morskim okoljam, CYCLOPS Smartlink² 10t je brezžični senzor napetosti za natančno spremljanje napetosti na različnih delih jadrnega opreme. Z maksimalno nosilnostjo 10 000 kg (10 ton) zagotavlja natančnost ±1 % maksimalne delovne obremenitve, kar zagotavlja zanesljive meritve za optimiranje nastavitev in varnost na morju.

Konstrukcija in tehnične specifikacije

Smartlink² 10t vključuje telo iz titana (Ti6Al4V), ki prispeva k lahki konstrukciji (okoli 360 g) in robustnosti. Kompaktne dimenzije 93 x 74 x 25 mm omogočajo diskretno vgradnjo. Kučišče je izdelano iz acetala in ima razred IP67, kar zagotavlja odpornost proti potopitvi. Naprava je napajana z litij-polimer baterijo 0,925 Wh, ki zagotavlja avtonomijo do 2 000 ur pri osveževalni frekvenci 1 Hz in do 8 000 ur v režimu zmanjšane porabe. Polnjenje se izvaja brezžično z indukcijo in je končano v 1 uri.

Povezljivost in analiza podatkov

Senzor se brezžično povezuje preko Bluetooth z mobilno aplikacijo Smartfittings (iOS in Android), kar omogoča prikazovanje obremenitev v realnem času, nastavljanje frekvence podatkov (od 0,1 do 10 Hz) in vklop/izklop senzorja. Lahko se neposredno poveže tudi z brezžičnimi prikazovalniki Vakaros Atlas 2 in Sailmon, brez potrebe po vmesni napravi. Za napredno integracijo lahko Smartlink² 10t posreduje podatke preko vmesne naprave Cyclops v sisteme na krovu, ki uporabljajo vmesnike NMEA2000, NMEA0183, NKE, UDP in MQTT. Aplikacija in vmesna naprava omogočata tudi shranjevanje podatkov za analizo po teku, vključno s povprečji za 1, 10 in 30 minut, podatki GPS in lokalnim časom.

Uporaba in vgradnja

Smartlink² 10t je vsestranski in primeren za številne aplikacije na jadrnem opremi, kot so cunningham, spustnik, sprednja vrv, vrv velike jadrnice, pataras, podbramnice, shranjevalniki Code 0, drizne in tangoni. Namenjen je enostavni vgradnji v liniji z mehkim oprijemom (vrvi, trake, tekstilne karabinke), pri čemer je priporočeni premer zanke 12,4 mm za optimalno natančnost. Enostavnost vgradnje in združljivost z glavnimi elektronskimi sistemi ga naredijo orodje za regatne jadralce in navigatorje, ki želijo optimirati svoje dosežke in varnost opreme.

Dokumentacija

Type	Nom
	marine_letak_2024.pdf
	Kopija Vodnika izdaje 9 - angleščina.pdf
	Copy of smartlink2 guide Issue 3 EN.pdf
	Kopija Priročnik izdaja 9 FRA.pdf

Mnenje strokovnjaka

« Osnovno orodje za optimizacijo jadernega opreme in varnost na morju »

Senzor napetosti CYCLOPS Smartlink² 10t se uveljavlja kot ključno orodje za zahtevne navigacije, bodisi za regatne jadrnice ali visoko zmogljive jahte. Njegova sposobnost zagotavljanja podatkov o obremenitvi v realnem času z natančnostjo ±1% do 10 ton je temeljno pomembna za optimiranje nastavitev jadernega opreme. Omogoča natančno kvantificiranje vpliva vsake spremembe (cunningham, spustnik, pataras) na napetost in obliko jader, kar olajša ponavljanje hitrih nastavitev in kontinuirano izboljšanje zmogljivosti.

Poleg zmogljivosti je nadzor obremenitev pomemben tudi za varnost. S preprečevanjem presežkov strukturnega obremenitve jadernega opreme senzor Smartlink² 10t prispeva k preprečevanju dragih in nevarnih poškodb. Njegova integracija je olajšana zaradi lahke in kompaktne izvedbe iz titana, ki minimizira zasedenost prostora in vpliv na jadrno opremo. Namestitev v liniji z tekstilnimi manilami je neposredna, povezljivost pa je raznolika (aplikacija za pametne telefone, namenjeni zasloni kot so Vakaros/Sailmon ali NMEA prehodnik), kar zagotavlja široko združljivost z obstoječimi elektronskimi sistemi na krovu.

Ta senzor je posebno primeren za jadrnice za regate ali hitro križarjenje, kjer je vsak izkoristek v zmogljivosti in vsaka varnostna meritvena enota pomembna. Njegova robustnost in samostojnost ga uvrščajo med zanesljive izbire za daljše uporabe na morju. Loči se po enostavni integraciji in bogatih možnostih za prikaz in analizo podatkov, kar preprosto merjenje pretvori v pravo izboljšavo za mornarja.

Durabilité

Facilité d'installation

Rapport performance / prix

Plačilo in varnost

Vaše plačilne informacije in podatki so obdelani na varen način.

Smartlink 2 10t - senzor napetosti

3.234,74€

3.234,74€ ~~3.405,00€~~

Pogosta vprašanja

Potrebujete pomoč? Kontaktirajte nas

Kakšna je največja nosilnost senzorja Smartlink² 10t?

Senzor Smartlink² 10t je namenjen merjenju sil do 10 000 kg (10 ton). Natančnost je ±1% od največjega delovnega obremenitve.

Kako polniti baterijo senzorja Smartlink² 10t?

Ponovna polnitev senzorja Smartlink² 10t poteka z indukcijo brez žic. Zadošča, da priključite vključenega polnilec na USB vhod ali vtičnico, nato pa senzor postavite na polnilec tako, da je ikona brezžičnega polnjenja obrnjena proti polnilcu. Polnjenje traja približno 1 uro. Senzor mora biti vključen, da je prikaz polnjenja viden.

Koliko je avtonomija baterije naprave Smartlink² 10t?

Senzor Smartlink² 10t je opremljen s litij-polimer baterijo z 0,925 Wh. Njegova samostojnost lahko doseže do 2.000 ur z osveževalno frekvenco 1 Hz in do 8.000 ur v režimu zmanjšane porabe.

S katerimi napravami je senzor Smartlink² 10t neposredno združljiv?

Senzor Smartlink² 10t se lahko neposredno poveže preko Bluetooth z mobilno aplikacijo Smartfittings (na voljo za iOS in Android). Prav tako je združljiv za neposredno povezavo, brez vmesnika, z brezžičnimi zasloni Vakaros Atlas 2 in Sailmon.

Ali lahko Smartlink² 10t vključiš v že obstoječi elektronski sistem na krovu?

Da, za boljše vključevanje lahko senzor Smartlink² 10t preko dodatne vmesne naprave Cyclops posreduje podatke v sisteme elektronske opreme na krovu, ki uporabljajo vmesnike NMEA2000, NMEA0183, NKE, UDP in MQTT.

Katerih so dimenzij in teža senzorja Smartlink² 10t?

Senzor Smartlink² 10t ima kompaktne dimenzije 93 x 74 x 25 mm in teži približno 360 gramov. Njegovo telo je iz titana (Ti6Al4V), ohišje pa iz acetala.

Kako pravilno namestiti senzor Smartlink² 10t za natančna merjenja?

Senzor Smartlink² 10t mora biti nameščen v liniji z upogljivimi vrvicami (drisle, vrvice, zanki) za natančno merjenje obremenitve. Ni namenjen uporabi v konfiguraciji z razcepom (bridle). Neposredna uporaba kovinskih karabinov ali čepov na senzorju ni priporočljiva, saj lahko poškoduje telo iz titana. Za optimalno natančnost ±1% največje delovne obremenitve je priporočljivo uporabiti zanke izpletene iz Dyneeme s končnim premerom 12,4 mm.

Ali je senzor Smartlink² 10t vodoodporen?

Da, ohišče senzorja Smartlink² 10t ima razred IP67, kar zagotavlja odpornost proti potopitvi in ga ščiti pred prahom.

Kaj se zgodi, če je presežena največja dovoljena obremenitev senzorja?

Pogosto je pomembno, da ne presežemo največjega dovoljenega obremenitve (MWL) senzorja Smartlink² 10t. Če presežemo MWL, nanesemo udarni obremenitev ali pa je obremenitev večja od 150 % MWL, lahko pride do trajnih poškodb notranje instrumentacije senzorja in bo potrebna ponovna kalibracija. V tem primeru se bo garancija tudi razveljavila.

Ali je možno shranjevati podatke o obremenitvi z aplikacijo Smartfittings?

Da, mobilna aplikacija Smartfittings omogoča shranjevanje podatkov o obremenitvi senzorja. Vključen je tudi način shranjevanja za analizo po plovbi, ki zajema povprečja v intervalu 1, 10 in 30 minut, ter podatke o GPS in lokalnem času. Za iOS je potrebno, da telefon ostane odklenjen, aplikacija v ospredju in zaslon nastavljen tako, da se nikoli ne ugasne, da se izognemo izgubi podatkov.
