Cyclops Marine

SR10

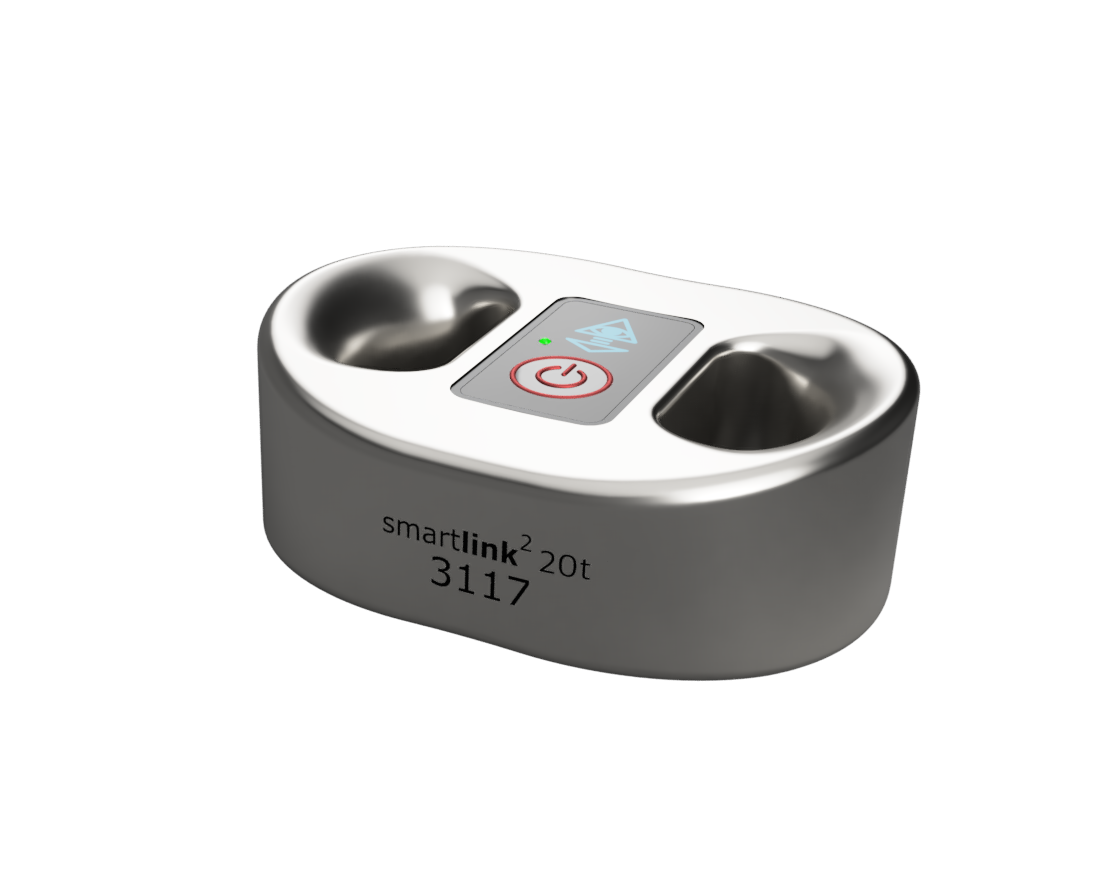

Smartlink 2 20t - senzor napetosti

null

Javni cenikUporabite profesionalni cenik

4.088,80€

4.088,80€ ~~4.304,00€~~

DDV vključen Dostava se izračuna ob plačilu.

Na zalogi

Prenos brezplačen od 150 € v Franciji
Odobreno prevzem pri Skysat

Po meri nameščeno

Zauprite Skysat pri namestitvi opreme na krov.

Vprašaj za ponudbo

Nameščalci v vaši bližini

z našim omrežjem pooblaščencev za nameščanje

Išči nameščevalca

Servisna podpora

Izberite dodatno pomoč pri namestitvi

Tehnične značilnosti

Delovna napetost	3,7
Tipična poraba električne energije	0,0004625 W
Širina izdelka	88 mm
Višina izdelka	107 mm
Globina izdelka	39 mm
IP razred	IP67
Združljivost z vodilo	Bluetooth,NMEA 2000,NMEA 0183,UDP,MQTT
Tip montaže	Na voljo na mehkem opremnem jadralnem opažu
Linearnost	±1%
Vrsta izhoda senzorja	Brezžični podatki
Vrsta povezave senzorja	Brezžično (Bluetooth)
Vrsta senzorja	Sila senzor
Združljivost senzorja	Aplikacija Cyclops Smartfittings (iOS/Android), prikazovalniki Vakaros/Sailmon, mostiček Cyclops (NMEA2000, NMEA0183, NKE, UDP, MQTT)
Izhod podatkov	Nalaganje v realnem času
Hitrost posodabljanja	1 Hz (nastavljivo od 0,1 do 10 Hz)
Območje delovnih temperatur	-10 do +40 °C
Working Load Limit	20000 kg
Breaking Load	Nepoložen (več kot 150 % MWL)
Max Soft Attachment Diameter	15 mm
Measurement Accuracy	±1%
Wireless Protocol	Bluetooth
Življenjska doba baterije	2000 ur
Dimenzije izdelka	107 x 88 x 39 mm
Material	Titan Ti6Al4V (telo), acetal (ogrodje)
Vrsta antene	Notranji
App Os Compatibility	iOS, Android
Material telesa	Titan Ti6Al4V
Odpornost proti koroziji	visoka
Country Of Manufacture	Združeno kraljestvo
Data Logging Capability	Da
Gateway Compatibility	NMEA 2000, NMEA 0183, NKE, UDP, MQTT
Weight Unit	kg
Wireless Range Improvement	60

Naroči

Kabel SeaTalkng za Raymarine Axiom

Po povpraševanju

Naroči

[CYCLOPS] RayNet to Ethernet (RJ45) Cable 3m — vue 1

Kabel RayNet v Ethernet (RJ45) 3 m

167,86€

167,86€ ~~176,70€~~

DDV vklj.

Naroči

[CYCLOPS] Wireless Sensor Charger — vue 1

Podrobni opis

Načrtovan za zahtevna morska okolja, brezžični senzor napetosti CYCLOPS Smartlink² 20t zagotavlja natančno in v realnem času spremljanje dinamičnih obremenitev na jadrnih opremah. Idealno za superjahte, tekmovalne jahte za odprto morje in jadrnice za visoko zmogljivo križarjenje, ta senzor omogoča optimizacijo nastavitev jader in opreme ter zagotavlja varnost opreme.

Zmogljivost in trdnost

Smartlink² 20t ima največjo nosilnost 20 000 kg (20 ton) in natančnost ±1% največje delovne obremenitve (MWL) v temperaturnem območju od -10°C do +40°C. Njegovo telo je izdelano iz titana Ti6Al4V, materiala, ki je znan po svoji trdnosti in lahkoti, medtem ko ohišje iz acetala zagotavlja neprepustnost IP67/IP68+. Te specifikacije zagotavljajo trajnost in zanesljivost v najhujših morskih pogojih, vključno s slano vodo in odprtim morjem.

Povezljivost in integracija

Ta senzor prenaša podatke v živo prek Bluetooth v aplikacijo Cyclops Smartfittings, ki je na voljo za iOS in Android. Aplikacija omogoča pregled obremenitev, konfiguracijo senzorja (prilagodljiva frekvenca podatkov od 0,1 do 10 Hz) in beleženje seans za kasnejšo analizo. Smartlink² 20t se lahko poveže neposredno z brezžičnimi prikazovalniki Vakaros in Sailmon ali se integrirati v sisteme elektronske opreme na krovu prek opcijskega vmesnika Cyclops, ki je združljiv z NMEA2000, NMEA0183, NKE, UDP in MQTT. Nova notranja antena izboljša doseg Bluetooth za približno 60% v primerjavi s prejšnjimi verzijami.

Konstrukcija in namestitev

Z dimenzijami 107 x 88 x 39 mm in težo 770 g je Smartlink² 20t kompakten in lahek, kar minimizira vztrajnost na jadrni opremi. Namenjen je za vgradnjo v liniji z mehkimi linami (vrvi, trake, tekstilne sklepe), pri čemer je potrebna premer vrvice 15 mm za optimalno natančnost. Namestitev je olajšana z sistemom hitre pritrditve. Naprava je napajana z litij-polimer baterijo, ki zagotavlja do 2 000 ur samostojnega delovanja v kontinuiranem načinu (1 Hz) in do 8 000 ur v razširjenem načinu uporabe. Polnjenje se izvaja z indukcijo brez žic v približno 1 uri. Njegova konstrukcija brez odprtih delov prispeva k trdnosti in praktičnosti na morju.

Dokumentacija

Type	Nom
	marine_letak_2024_pdf.pdf
	Copy of App Guide Issue 9 EN.pdf
	Copy of smartlink2 vodič izdaja 3 EN.pdf
	Kopija Vodnika izdaje 9 FRA.pdf

Mnenje strokovnjaka

« CYCLOPS Smartlink² 20t: Kontrola napetosti za visokozmorske jadralne opreme »

Senzor napetosti CYCLOPS Smartlink² 20t predstavlja ključno rešitev za zahtevne mornarje, zlasti na superjahah in tekmovalnih jadrnicah za daljše prečkanje. Njegova zmogljivost 20 ton omogoča zanesljiv nadzor dinamičnih napetosti na glavnih jadrnih vrvah, kot so drizne, škote in pataras. Cilj je dvojak: optimizirati učinkovitost z vožnjo na mejah varnosti opreme in preprečiti škodo zaradi prevelikega natega. Zagotavlja objektiven vpogled v obremenitve, kar je ključno za hitro in varno ponavljanje nastavitev.

Vključevanje Smartlink² je zasnovano tako, da je preprosto in učinkovito. Namesti se v liniji z uporabo mehkih vrvic, kot so stropi iz Dyneeme, kar minimizira prostornino in vpliv na jadro. odsotnost odprtih delov in polnjenje z indukcijo močno olajšata vzdrževanje ter povečata zanesljivost na morju. Direktna povezava Bluetooth z aplikacijo Smartfittings ali prek prehodnika NMEA2000/0183 olajša integracijo v obstoječe elektronske sisteme na krovu.

Ta model se odlikuje po edinstveni kombinaciji zmogljivosti (20t), kompaktnosti, lahkotnosti (770g) in natančnosti (±1% od MWL). Telo iz titana Ti6Al4V in vodotesnost IP67/IP68+ zagotavljata trajnost, primerno za najhujše morske razmere. Izboljšani doseg Bluetoothja za 60% v primerjavi s prejšnjo generacijo je pomemben dejavnik za velike enote. Je relevantna izbira za tiste, ki iščejo zanesljiv in ponovljiv meritev napetosti, brez kompromisov glede robustnosti ali enostavnosti uporabe.

Za zagotovitev navedene natančnosti je uporaba stropov ustreznega premera (15mm) obvezna. Prav tako je ključno, da se senzor namesti v ravni liniji in da se izogibamo montažam z neposrednimi kovinskimi karabinami, ki bi lahko poškodovale telo senzorja. To ni senzor namenjen statičnim aplikacijam ali dvigovanju, kjer je zahtevana metrologska certifikacija.

Durabilité

Facilité d'installation

Rapport performance / prix

Plačilo in varnost

Vaše plačilne informacije in podatki so obdelani na varen način.

Smartlink 2 20t - senzor napetosti

4.088,80€

4.088,80€ ~~4.304,00€~~

Pogosta vprašanja

Potrebujete pomoč? Kontaktirajte nas

Kakšna je največja nosilnost senzorja Smartlink² 20t?

Senzor napetosti CYCLOPS Smartlink² 20t je namenjen merjenju dinamičnih obremenitev do 20 000 kg (20 ton).

Kako senzor Smartlink² 20t prenaša podatke o obremenitvi?

Senzor prenaša podatke v živo na več načinov:

Prek Bluetooth v aplikacijo Cyclops Smartfittings, ki je na voljo za iOS in Android.Neposredno na brezžične prikazovalnike Vakaros in Sailmon.V sistem elektronike na krovu preko dodatne prehodne naprave Cyclops, ki je združljiva z NMEA2000, NMEA0183, NKE, UDP in MQTT.

Kakšna je natančnost merjenja naprave Smartlink² 20t?

Senzor Smartlink² 20t zagotavlja natančnost ±1% največjega delovnega obremenitve (MWL) v temperaturnem območju od -10°C do +40°C. Ta natančnost se doseže z uporabo vrvic, ki jih zagotavlja podjetje Cyclops Marine.

Iz katerih materialov je izdelan senzor Smartlink² 20t?

Telo senzorja Smartlink² 20t je izdelano iz titana Ti6Al4V, materiala, ki je znan po svoji odpornosti in lahkoti. Njegova ohišje je izdelano iz acetala in zagotavlja vodotesnost razreda IP67/IP68+.

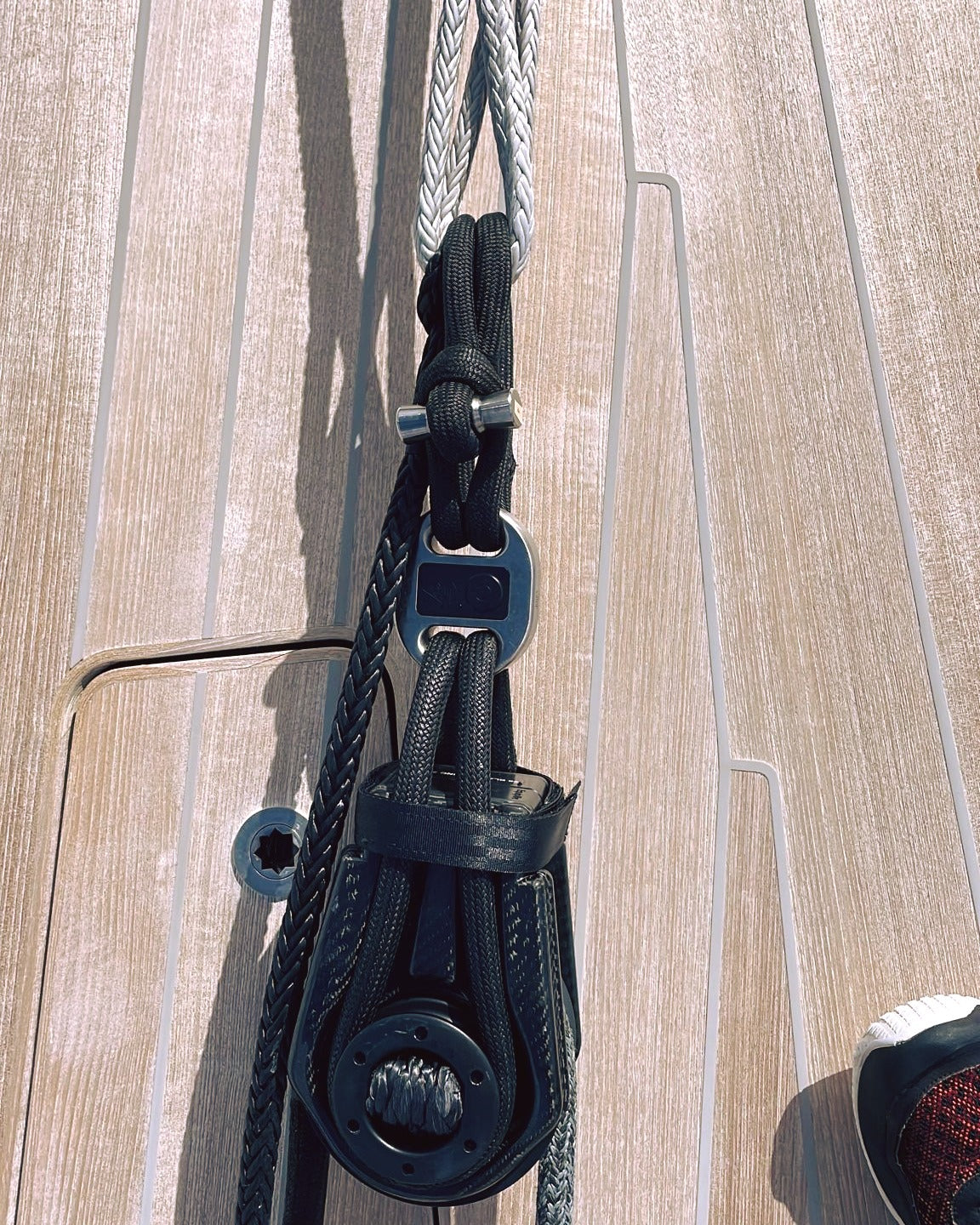

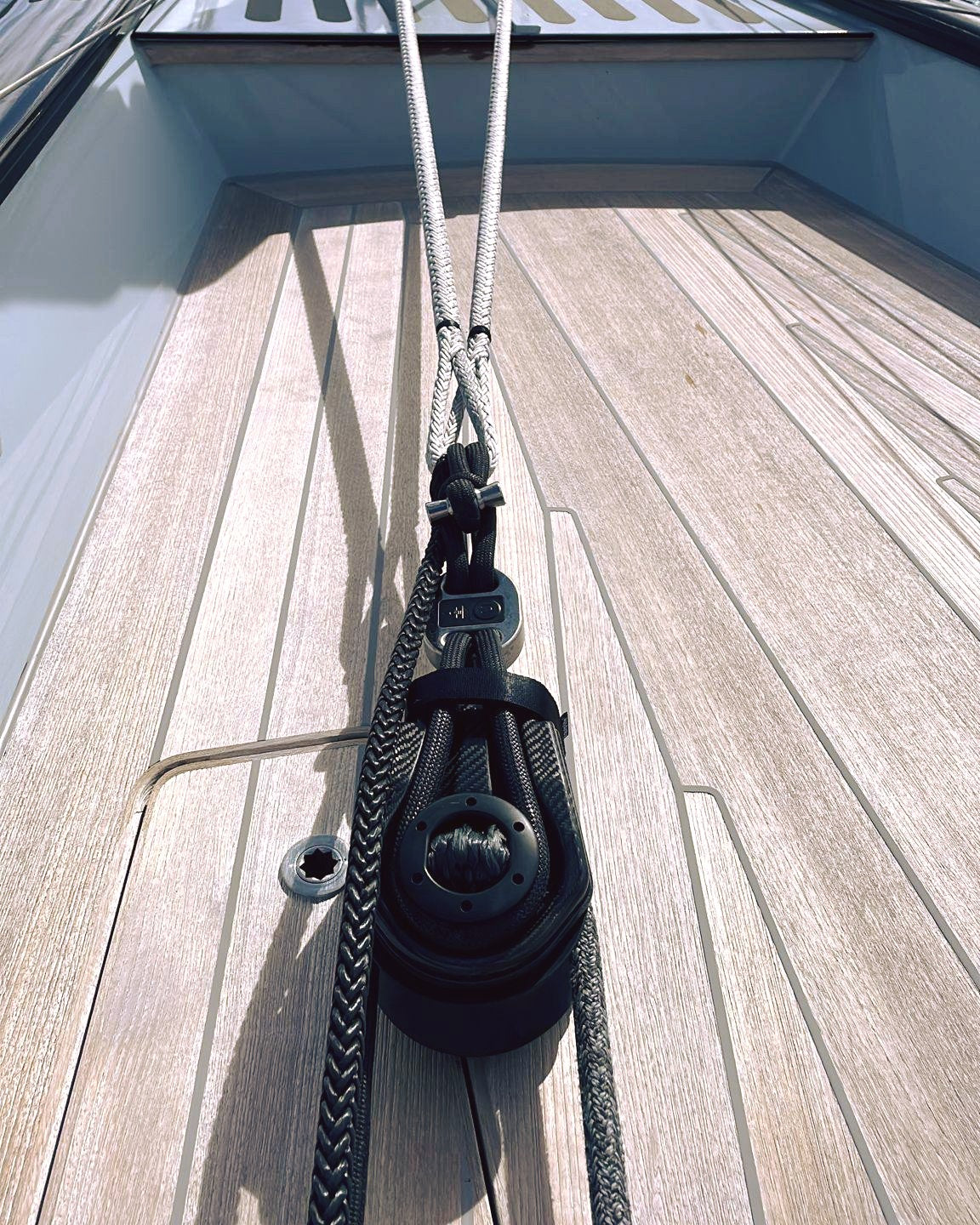

Kako pravilno namestiti senzor Smartlink² 20t na moj jadralni opremi?

Smartlink² je zasnovan tako, da se namešča v liniji z mehkimi vrvmi, vrvicami ali zankami, da zagotavlja najbolj natančno merjenje obremenitve. Njegova uporaba v konfiguraciji v obliki razcepa (bridle) ni priporočljiva, saj lahko vodi do netočnega prikazovanja obremenitve. Uporaba kovinskih okroglic ali vijakov neposredno na Smartlink² ni priporočljiva, saj lahko poškoduje telo iz titana in povzroči trajno škodo.

Koliko je avtonomija baterije senzorja in kako ga je treba polniti?

Senzor Smartlink² 20t je opremljen z litij-polimer baterijo. Avtonomija se razlikuje glede na način uporabe:

Okoli 2000 ur v načinu "Powered on" (frekvenca podatkov 1 Hz).
Okoli 8000 ur v načinu "Extended use" (frekvenca podatkov 0,25 Hz).
Do 2 let v načinu "Powered off".

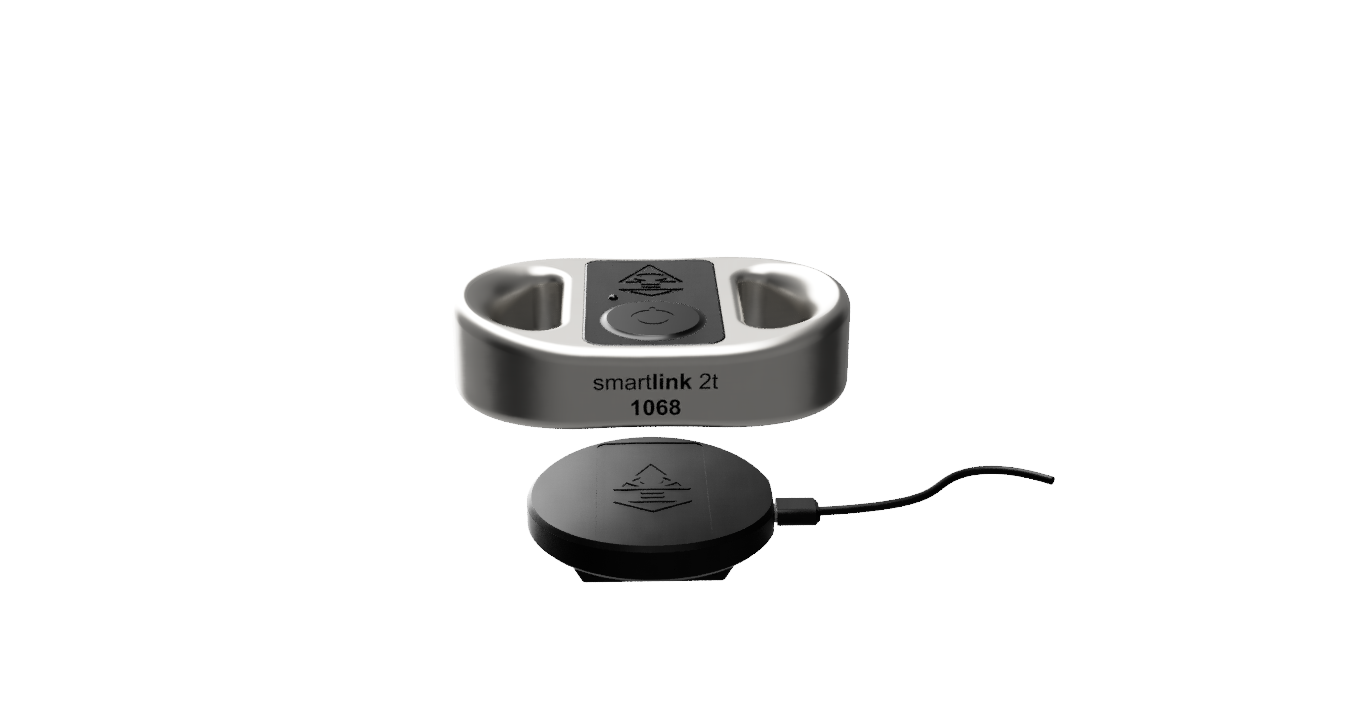

Ponovno polnjenje se izvaja brezžično z uporabo vključenega polnilnika. Senzor mora biti vključen med polnjenjem. Utripajoča rdeča LED indikatorja označuje polnjenje, statična zelena LED pa pomeni, da je baterija polnjena na več kot 90%.

Ali lahko prilagodim frekvenco pošiljanja podatkov senzorja?

Da, frekvenco pošiljanja podatkov senzorja Smartlink² 20t je mogoče nastaviti. Privzeta vrednost je 1Hz, vendar jo lahko s aplikacijo Cyclops Smartfittings nastavite v razponu od 0,1 do 10Hz, odvisno od potreb nadzora.

Kakšne informacije lahko preverjam preko mobilne aplikacije Cyclops Smartfittings?

Aplikacija Cyclops Smartfittings (iOS in Android) omogoča:

Prikazovanje obremenitev v živo.Nastavljanje senzorja (frekvenca podatkov, enote, število pomembnih števk).Shranjevanje seans za kasnejšo analizo, z izvozom podatkov v .csv format, ki vključuje lokalni čas in podatke GPS.Dostop do statistik (minimum, maksimum, povprečje, povprečja na 1, 10 in 30 minut).Uporaba funkcije »Load Talk« za poslušanje obremenitev z uporabo slušalk.

Ali je senzor Smartlink² 20t odporen proti slani vodi in morskim pogojem?

Da, Smartlink² 20t je namenjen izključno zahtevnim morskim okoljem. Njegova ohišje iz acetala zagotavlja vodotesnost IP67/IP68+, kar zagotavlja trajnost in zanesljivost tudi v slani vodi in v najhujših offshore pogojih. Telo iz titana Ti6Al4V prav tako prispeva k njegovi trdnosti.

Kaj storiti, če senzor utrpi močan udarec ali preobremenitev?

Pomembna poškodba telesa senzorja ali preobremenitev, ki presega 150 % največjega dovoljenega obremenitvenega (MWL) lahko povzroči trajno škodo notranji instrumentaciji in vpliva na kalibracijo. V takšnih primerih je potrebno senzor poslati nazaj podjetju Cyclops Marine za pregled in ponovno kalibracijo. Ne poskušajte senzor popravljati sami.
