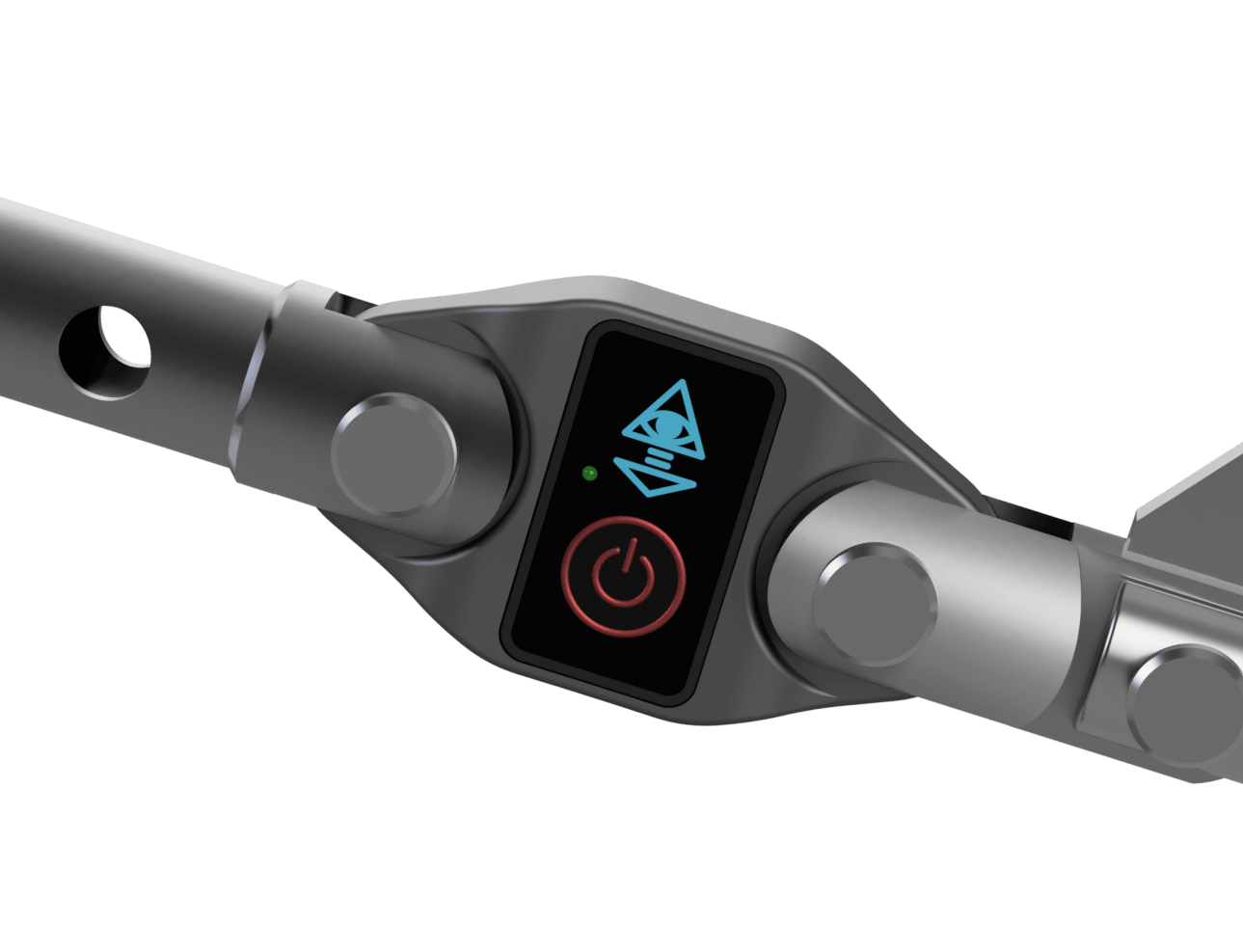

[CYCLOPS] Smartlink² 2t ee capteur d'effort — vue 1

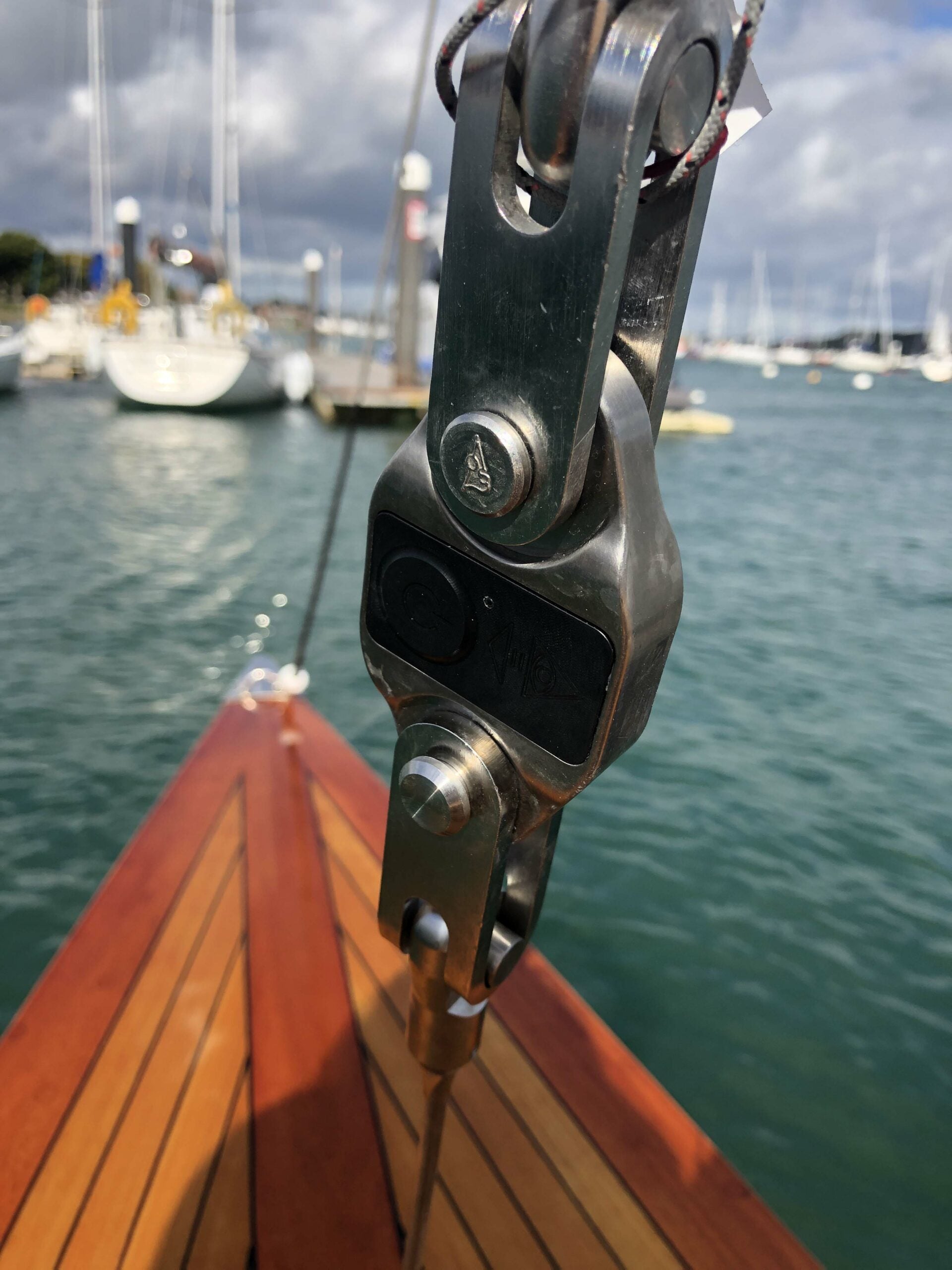

[CYCLOPS] Smartlink² 2t ee capteur d'effort — vue 2

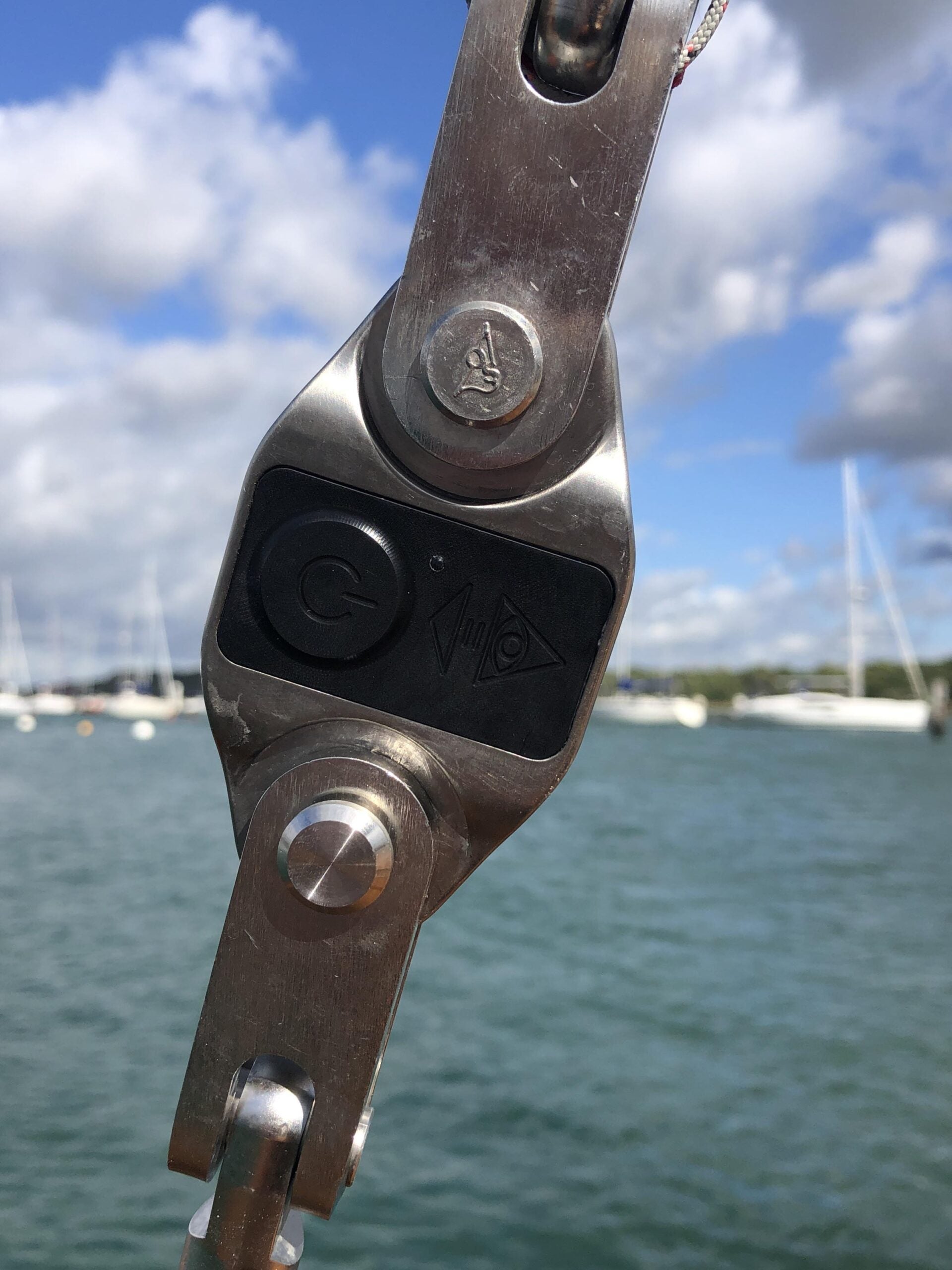

[CYCLOPS] Smartlink² 2t ee capteur d'effort — vue 3

[CYCLOPS] Smartlink² 2t ee capteur d'effort — vue 4

Prenos brezplačen od 150 € v Franciji
Odobreno prevzem pri Skysat

Po meri nameščeno

Zauprite Skysat pri namestitvi opreme na krov.

Vprašaj za ponudbo

Nameščalci v vaši bližini

z našim omrežjem pooblaščencev za nameščanje

Išči nameščevalca

Servisna podpora

Izberite dodatno pomoč pri namestitvi

Prihranek 5%

Cyclops Marine

SE01

null

Javni cenikUporabite profesionalni cenik

2.272,40€

2.272,40€ ~~2.392,01€~~

DDV vključen Dostava se izračuna ob plačilu.

Na zalogi

Prenos brezplačen od 150 € v Franciji
Odobreno prevzem pri Skysat

Po meri nameščeno

Zauprite Skysat pri namestitvi opreme na krov.

Vprašaj za ponudbo

Nameščalci v vaši bližini

z našim omrežjem pooblaščencev za nameščanje

Išči nameščevalca

Servisna podpora

Izberite dodatno pomoč pri namestitvi

Tehnične značilnosti

Tipična poraba električne energije	0.00046 W
Širina izdelka	52 mm
Višina izdelka	97 mm
Globina izdelka	17.11 mm
IP razred	IP68
Združljivost z vodilo	Bluetooth,NMEA 2000 (via passerelle),NMEA 0183 (via passerelle),NKE (via passerelle),UDP (via passerelle),MQTT (via passerelle)
Tip montaže	En ligne œil-à-œil / axe-à-axe
Certifikati	CE
Linearnost	±1%
Vrsta izhoda senzorja	Numérique sans fil (Bluetooth)
Vrsta povezave senzorja	Œil-à-œil / Axe-à-axe
Vrsta senzorja	Capteur d'effort
Združljivost senzorja	Applications mobiles (iOS/Android), passerelles de données marines, systèmes électroniques de navigation (NMEA 2000, NMEA 0183, NKE, UDP, MQTT), écrans et logiciels tiers
Izhod podatkov	Données de charge
Hitrost posodabljanja	0,1 Hz à 10 Hz (1 Hz par défaut)
Območje delovnih temperatur	-10°C à +40°C
Working Load Limit	2000 kg
Breaking Load	8000 kg
Pin Diameter	12
Max Soft Attachment Diameter	Non recommandé
Measurement Accuracy	±1%
Wireless Protocol	Bluetooth
Življenjska doba baterije	2000 h
Charging Time	1 heure
Teža	0.16
Dimenzije izdelka	97 x 52 x 17.11 mm
Material	Titane (Ti6Al4V), PC/ABS
Battery Capacity Wh	0.925
Tip baterije	Lithium Polymère
Brand Name	CYCLOPS
Metoda polnjenja	Induction sans fil
Compatible Pin Diameter Range	8 - 12
Oblika ohišja	Compact
Ime modela	2t ee
Product Line	Smartlink²
Safety Factor	4
Status Indicators	LED

Oprema

Micro Gateway

328,14€

328,14€ ~~345,42€~~

DDV vklj.

Naroči

Multi Gateway

446,20€

446,20€ ~~469,68€~~

DDV vklj.

Naroči

[CYCLOPS] Wireless Sensor Charger — vue 1

Kabel NMEA 2000 2 m in T

102,60€

102,60€ ~~108,00€~~

DDV vklj.

Naroči

Kabel NMEA 2000 6 m in T

133,38€

133,38€ ~~140,40€~~

DDV vklj.

Naroči

Kabel SeaTalk NG 2,2 m Raymarine Axiom

Po povpraševanju

Naroči

RayNet to Ethernet (RJ45) Cable 3m

167,86€

167,86€ ~~176,70€~~

DDV vklj.

Naroči

3 m podaljški kabel za kupolasto anteno

79,80€

79,80€ ~~84,00€~~

DDV vklj.

Naroči

Podrobni opis

Le capteur d'effort sans fil CYCLOPS Smartlink² 2t ee est conçu pour la surveillance précise des charges dans les applications marines et industrielles. Fabriqué en titane et doté d'un boîtier en PC/ABS, il représente une solution légère, robuste et compacte pour les configurations de gréement œil-à-œil ou axe-à-axe.

Performance et précision

Ce capteur offre une limite de charge de travail (WLL) de 2 tonnes (2000 kg) avec une précision de ±1% de la WLL, assurée sur une plage de température de -10°C à +40°C. Sa conception, avec des dimensions de 97 x 52 x 17 mm et un poids de 160g, minimise l'impact sur la dynamique du gréement. Le Smartlink² 2t ee permet des ajustements de gréement précis et la répétition de réglages de performance optimaux, contribuant à la vitesse et à l'efficacité. Il est compatible avec les manilles standard et les diamètres d'axe entre 8 et 12 mm.

Connectivité et autonomie

Le CYCLOPS Smartlink² 2t ee se connecte sans fil via Bluetooth à l'application Cyclops Marine, ou s'intègre aux systèmes électroniques de bord via un gateway Smartfittings optionnel. Le taux de transmission des données est ajustable de 0,1 Hz à 10 Hz (1 Hz par défaut). Doté d'une batterie Lithium Polymère (0,925 Wh), il offre une autonomie allant jusqu'à 8000 heures en mode utilisation étendue (0,25 Hz), 2000 heures en utilisation active (1 Hz) et 2 ans en mode éteint. La recharge s'effectue par induction sans fil en environ 1 heure, avec des indicateurs LED pour le statut de charge. Le capteur est résistant à l'eau et à l'immersion prolongée grâce à sa certification IP68.

Fiabilité et sécurité

La construction robuste du capteur est adaptée aux environnements marins exigeants. Il intègre un facteur de sécurité de x4. Le Smartlink² 2t ee permet l'enregistrement des données pour une analyse post-course. Il est conçu pour une utilisation facile et immédiate, sans nécessiter de modifications complexes. Une attention particulière doit être portée à ne pas dépasser la WLL de 2 tonnes, car un dépassement de 150% de la WLL peut entraîner des dommages permanents et nécessiter une recalibration. Le capteur n'est pas recommandé pour les manilles souples ou les élingues souples et ne doit pas être utilisé pour supporter du personnel travaillant en hauteur.

Dokumentacija

Type	Nom
	marine_brochure2024_pdf.pdf
	Copy of App Guide Issue 9 EN.pdf
	Copy of smartlink2 EE guide issue 1.pdf
	Copy of App Guide Issue 9 FRA.pdf

Mnenje strokovnjaka

« Analyse de l'expert : Capteur d'effort CYCLOPS Smartlink² 2t ee »

Le capteur d'effort CYCLOPS Smartlink² 2t ee s'impose comme un outil stratégique pour les navigateurs exigeants. Sa conception en titane, qui le rend particulièrement léger et compact (160g pour 97x52x17mm), est un atout majeur pour les applications où chaque gramme et chaque millimètre comptent, notamment sur les voiliers de régate où il minimise l'impact sur les performances aérodynamiques.

L'avantage principal réside dans sa capacité à fournir des données de charge en temps réel avec une précision de ±1% de la WLL de 2 tonnes. Cette fiabilité est essentielle pour quantifier les ajustements de gréement et reproduire des réglages optimaux, permettant aux skippers de valider leurs choix tactiques et d'améliorer la performance. L'installation est facilitée par son design "plug and play" et sa compatibilité avec les configurations œil-à-œil ou axe-à-axe, ce qui le rend polyvalent pour diverses applications de gréement courant ou dormant.

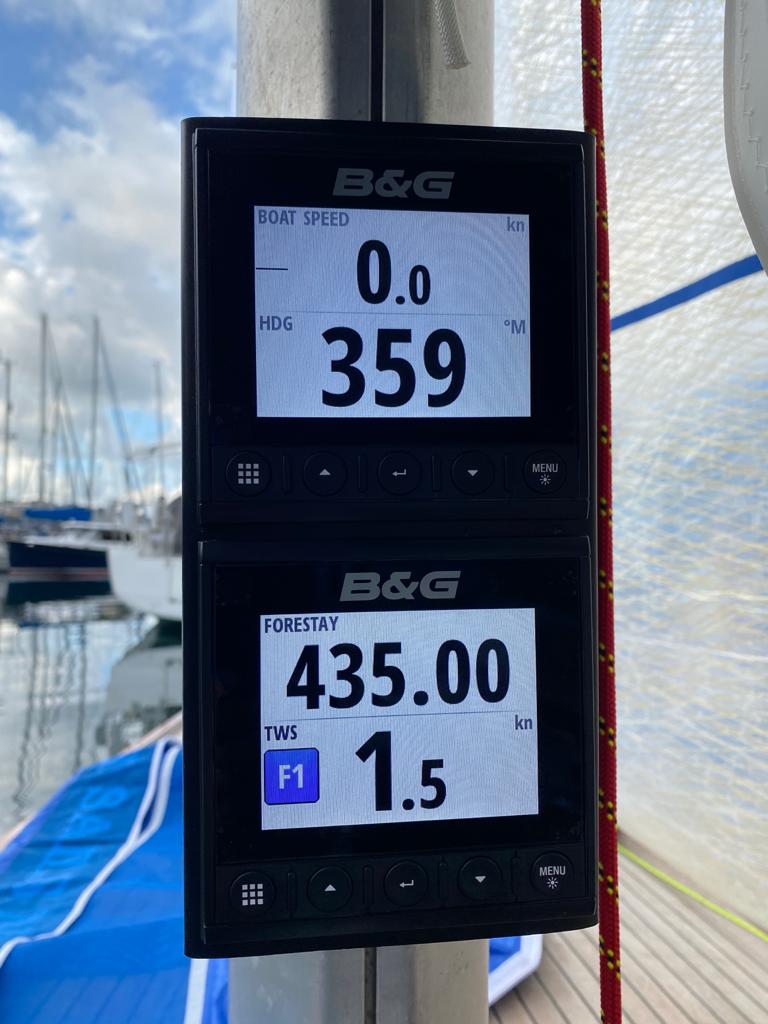

Sa connectivité sans fil via Bluetooth à l'application mobile ou via un gateway NMEA2000/0183 optionnel est un point fort pour l'intégration dans des systèmes existants. Les trois modes d'alimentation, offrant une autonomie allant jusqu'à 8000 heures, permettent d'adapter la consommation d'énergie aux besoins spécifiques de chaque sortie, qu'il s'agisse d'une surveillance continue ou d'une utilisation sporadique. Il est crucial de noter l'importance de respecter la WLL de 2 tonnes et d'utiliser des manilles de diamètre adéquat (8-12 mm) pour garantir la précision et éviter tout dommage structurel, un point clé pour la longévité du capteur.

Durabilité

Facilité d'installation

Rapport performance / prix

Plačilo in varnost

Vaše plačilne informacije in podatki so obdelani na varen način.

null

2.272,40€

2.272,40€ ~~2.392,01€~~

Pogosta vprašanja

Potrebujete pomoč? Kontaktirajte nas

Quelle est la capacité de charge maximale supportée par le capteur Smartlink² 2t ee ?

Le capteur Smartlink² 2t ee est conçu pour une limite de charge de travail (WLL) de 2 tonnes (2000 kg). Il est important de ne pas dépasser cette limite pour éviter d'endommager l'instrumentation interne et d'annuler la garantie.

Avec quels types de gréement le capteur Smartlink² 2t ee est-il compatible ?

Le capteur Smartlink² 2t ee est spécifiquement conçu pour être utilisé en ligne avec des configurations de gréement œil-à-œil ou axe-à-axe (pin-to-pin). Il n'est pas recommandé de l'utiliser avec des manilles souples ou des élingues.

Comment le capteur Smartlink² 2t ee transmet-il les données ?

Le capteur Smartlink² 2t ee se connecte sans fil via Bluetooth à l'application mobile Cyclops Marine. Pour une intégration aux systèmes électroniques de bord, il peut être connecté via un gateway Smartfittings optionnel.

Quelle est l'autonomie de la batterie du capteur Smartlink² 2t ee ?

L'autonomie de la batterie Lithium Polymère (0,925 Wh) varie selon le mode d'utilisation :

Jusqu'à 8000 heures en mode utilisation étendue (0,25 Hz)Jusqu'à 2000 heures en utilisation active (1 Hz)Jusqu'à 2 ans en mode éteint

Comment recharger le capteur Smartlink² 2t ee ?

La recharge du capteur s'effectue par induction sans fil. Il suffit de placer le capteur sur le chargeur (branché à un port USB ou une prise d'alimentation non fournie) avec le logo de charge sans fil face au chargeur. Une charge complète prend environ 1 heure, avec des indicateurs LED pour le statut de charge.

Le capteur Smartlink² 2t ee est-il étanche ?

Oui, le capteur Smartlink² 2t ee est certifié IP68, ce qui signifie qu'il est résistant à l'eau et à l'immersion prolongée, le rendant adapté aux environnements marins exigeants.

Quelle est la précision des mesures de force du Smartlink² 2t ee ?

Le capteur offre une précision de ±1% de la WLL (limite de charge de travail), assurée sur une plage de température de -10°C à +40°C. Pour atteindre cette précision, il est recommandé d'utiliser des manilles 17-4 PH ou des axes correspondant au diamètre des trous du capteur.

Quelles sont les dimensions et le poids du capteur Smartlink² 2t ee ?

Le capteur Smartlink² 2t ee est compact et léger. Ses dimensions sont de 97 x 52 x 17 mm et il pèse seulement 160g, minimisant ainsi l'impact sur la dynamique du gréement.

Quel diamètre d'axe de manille est recommandé pour le capteur Smartlink² 2t ee (modèle 2tee) ?

Pour le modèle 2tee (SE01) du capteur Smartlink² ee, le diamètre d'axe recommandé pour les manilles est de 12 mm afin d'assurer la précision spécifiée de ±1% de la WLL.

Le capteur Smartlink² 2t ee nécessite-t-il une recalibration ?

Le capteur peut nécessiter une recalibration si un impact significatif sur le corps du capteur se produit. De plus, si le capteur a été sous charge pendant une longue période, il peut prendre 1 à 2 minutes pour revenir à zéro une fois la charge retirée, ce qui est normal. Dans le cas d'un impact, l'appareil devrait être retourné pour inspection et recalibration.
