Cyclops Marine

SR11

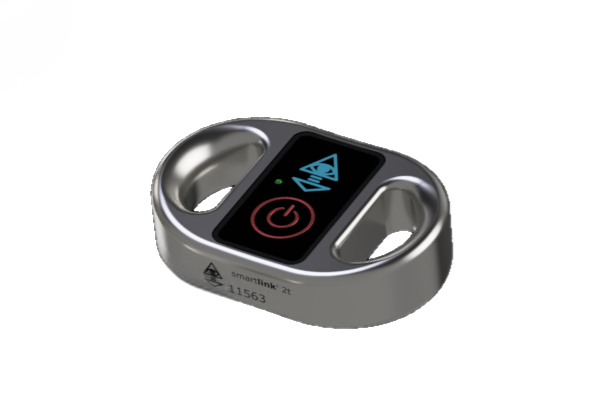

Smartlink 2 2t senzor napetosti

null

Javni cenikUporabite profesionalni cenik

2.363,22€

2.363,22€ ~~2.487,60€~~

DDV vključen Dostava se izračuna ob plačilu.

Na zalogi

Prenos brezplačen od 150 € v Franciji
Odobreno prevzem pri Skysat

Po meri nameščeno

Zauprite Skysat pri namestitvi opreme na krov.

Vprašaj za ponudbo

Nameščalci v vaši bližini

z našim omrežjem pooblaščencev za nameščanje

Išči nameščevalca

Servisna podpora

Izberite dodatno pomoč pri namestitvi

Tehnične značilnosti

Delovna napetost	3,7 V
Tipična poraba električne energije	0,0004625 W
Širina izdelka	55 mm
Višina izdelka	79 mm
Globina izdelka	19 mm
IP razred	IP67
Združljivost z vodilo	Bluetooth,NMEA 2000,NMEA 0183,NKE,UDP,MQTT
Tip montaže	Na liniji (na upogljivih vodilih)
Linearnost	±1%
Vrsta izhoda senzorja	Brezžična digitalna
Vrsta povezave senzorja	Brezžično (Bluetooth)
Vrsta senzorja	Brezžični napetostni senzor
Združljivost senzorja	Ohlapne linije (vrvi, trake, tekstilne karabinke)
Izhod podatkov	Nalaganje v realnem času
Hitrost posodabljanja	Nastavljivo od 0,1 do 10 Hz (privzeto 1 Hz)
Območje delovnih temperatur	-10 do +40 °C
Working Load Limit	2000 kg
Max Soft Attachment Diameter	9 mm (priporočeno za optimalno natančnost)
Measurement Accuracy	±1%
Wireless Protocol	Bluetooth
Življenjska doba baterije	2000 ur (nenehen uporabniški način pri 1 Hz), 8000 ur (varčevalni način)
Charging Time	1 ura
Teža	0.16
Dimenzije izdelka	79 x 55 x 19 mm
Material	Titan Ti6Al4V (telo), acetal (kučišče)
Kapaciteta baterije	0.925
Tip baterije	litij-polimer
Calibration Frequency	Majhna potreba po recalibraciji
Metoda polnjenja	Brezžična indukcija
Compatible Os	iOS,Android
Country Of Manufacture	Združeno kraljestvo
Ease Of Installation	Enostavno
Primarna funkcija	Merjenje napetosti, Varnost jadernega opreme, Optimizacija nastavitev
Serija izdelkov	Smartlink
User Interface	Mobilna aplikacija, Nadzorna plošča

Oprema

Mikro prehodnik

328,14€

328,14€ ~~345,42€~~

DDV vklj.

Naroči

Multi Gateway

446,20€

446,20€ ~~469,68€~~

DDV vklj.

Naroči

Kabel NMEA 2000 2 m in T

102,60€

102,60€ ~~108,00€~~

DDV vklj.

Naroči

3 m podaljški kabel za kupolasto anteno

79,80€

79,80€ ~~84,00€~~

DDV vklj.

Naroči

10 m podaljški kabel za kupolasto anteno

98,04€

98,04€ ~~103,20€~~

DDV vklj.

Naroči

Kabel SeaTalkng za Raymarine Axiom

Po povpraševanju

Naroči

[CYCLOPS] RayNet to Ethernet (RJ45) Cable 3m — vue 1

Kabel RayNet v Ethernet (RJ45) 3 m

167,86€

167,86€ ~~176,70€~~

DDV vklj.

Naroči

[CYCLOPS] Wireless Sensor Charger — vue 1

Podrobni opis

Namenjen za navigacijo v hitrostnih razmerah in varnost na morju, brezžični senzor napetosti CYCLOPS Smartlink² 2t zagotavlja natančno in v realnem času merjenje obremenitev na mehkih vrvicah. Z maksimalno zmogljivostjo 2 000 kg (2 tone) je ta senzor orodje za pomoč pri nastavljanju jader in kontroli integritete opreme.

Natančnost in robustnost

Smartlink² 2t se odlikuje po natančnosti ±1% od maksimalne delovne obremenitve, ki je ohranjena v temperaturnem območju od -10°C do +40°C. Njegovo telo je izdelano iz titana Ti6Al4V, materiala, ki je znan po lahkoti in odpornosti, posebno primernega za modele z 2 tonami in več. Kučišče iz acetala zagotavlja neprepustnost nad indeksom IP68, kar zagotavlja zaščito pred daljšim potopom v zahtevnih morskih okoljih. Njegove kompaktne dimenzije (79 x 55 x 19 mm) in masa 160 g minimizirajo vpliv na dinamiko opreme in zračni upor.

Povezljivost in upravljanje podatkov

Ta senzor vključuje povezljivost preko Bluetooth za brezžično prenos podatkov. Poveže se z aplikacijo Smartfittings podjetja Cyclops, ki je na voljo za iOS in Android, kar omogoča prikazovanje obremenitev v živo, snemanje seans in prilagajanje frekvence prenosa od 0,1 Hz do 10 Hz. Smartlink² 2t se lahko sinhronizira tudi neposredno z prikazovalniki Vakaros in Sailmon. Za popolno integracijo v vgrajenih sistemih se lahko poveže preko prehodnika Cyclops, ki ponuja izhode NMEA2000, NMEA0183, NKE, UDP in MQTT. Notranja litij-polimer baterija z 0,925Wh zagotavlja avtonomijo 2 000 ur v kontinuiranem delovanju pri 1 Hz, kar se lahko razširi na 8 000 ur v režimu varčevanja z energijo. Polnjenje se izvaja z indukcijo brez žic, polnjenje v 1 uri zagotavlja avtonomijo enega dneva že po 1 minuti polnjenja.

Poenostavljena namestitev in vzdrževanje

Smartlink² 2t je zasnovan za enostavno namestitev v liniji na kateri koli mehki vrvici (drisi, utezi, zanki). Ne zahteva večjih sprememb obstoječe opreme. Koncepcija Smartlink² odpravlja odstranljive dele, kar povečuje robustnost in zanesljivost. V primerjavi s prejšnjo različico je doseg Bluetooth povečan za približno 60%. Za optimalno natančnost podjetje Cyclops Marine priporoča uporabo zank s premerom 9 mm za kalibracijo.

Dokumentacija

Type	Nom
	marine_brochure2024_pdf.pdf
	Kopija Vodnika številka 9 - angleški jezik.pdf
	Copy of smartlink2 guide Issue 3 EN.pdf
	Copy of App Guide Issue 9 FRA.pdf

Mnenje strokovnjaka

« Analiza učinkovitosti in varnost s senzorjem napetosti Smartlink² 2t »

Senzor napetosti CYCLOPS Smartlink² 2t je ključno orodje za zahtevne navigatje, bodisi regatiste bodisi križarje, ki skrbijo za varnost. Njegova uporabna vrednost je v sposobnosti zagotavljanja podatkov o obremenitvi v realnem času, kar omogoča natančnejše nastavitve jader za maksimalno učinkovitost ali preprečevanje kritične preobremenitve opreme.

Namestitev Smartlink² 2t je zasnovana tako, da je enostavna: vgrajuje se v linijo na elastičnih linah, kot so drizne, ojačitve ali zanka. Pomembno je, da se upošteva linearna konfiguracija, saj bi obremenitev v konfiguraciji »trikotnik« (bridle) zmanjšala natančnost meritev. Za popolno integracijo v elektronski sistem na krovu je potrebno dodati prehodnik Cyclops, ki pretvarja podatke Bluetooth v signale NMEA2000 ali NMEA0183, kar omogoča centralizacijo informacij na multifunkcijskih zaslonih.

Ta model se odlikuje po uporabi titana Ti6Al4V za svoje telo, kar mu daje večjo trdnost in lažjo težo glede na nosilnost 2 tone. odsotnost sestavljivih delov, v kombinaciji z vodotesnostjo nad IP68, povečuje zanesljivost v morskem okolju. Dolga avtonomija baterije in brezžična indukcijska polnitev sta praktična izboljšava, ki olajšata vsakodnevno uporabo. Bistveno je, da se ne preseže maksimalne delovne obremenitve in da se uporabljajo kalibrirane zanke, da se zagotovi specificirana natančnost.

Durabilité

Facilité d'installation

Rapport performance / prix

Plačilo in varnost

Vaše plačilne informacije in podatki so obdelani na varen način.

Smartlink 2 2t senzor napetosti

2.363,22€

2.363,22€ ~~2.487,60€~~

Pogosta vprašanja

Potrebujete pomoč? Kontaktirajte nas

Koliko je največja nosilnost senzorja Smartlink² 2t?

Senzor napetosti CYCLOPS Smartlink² 2t je namenjen merjenju obremenitev na mehkih vlečnih linah z največjo zmogljivostjo 2 000 kg (2 tone).

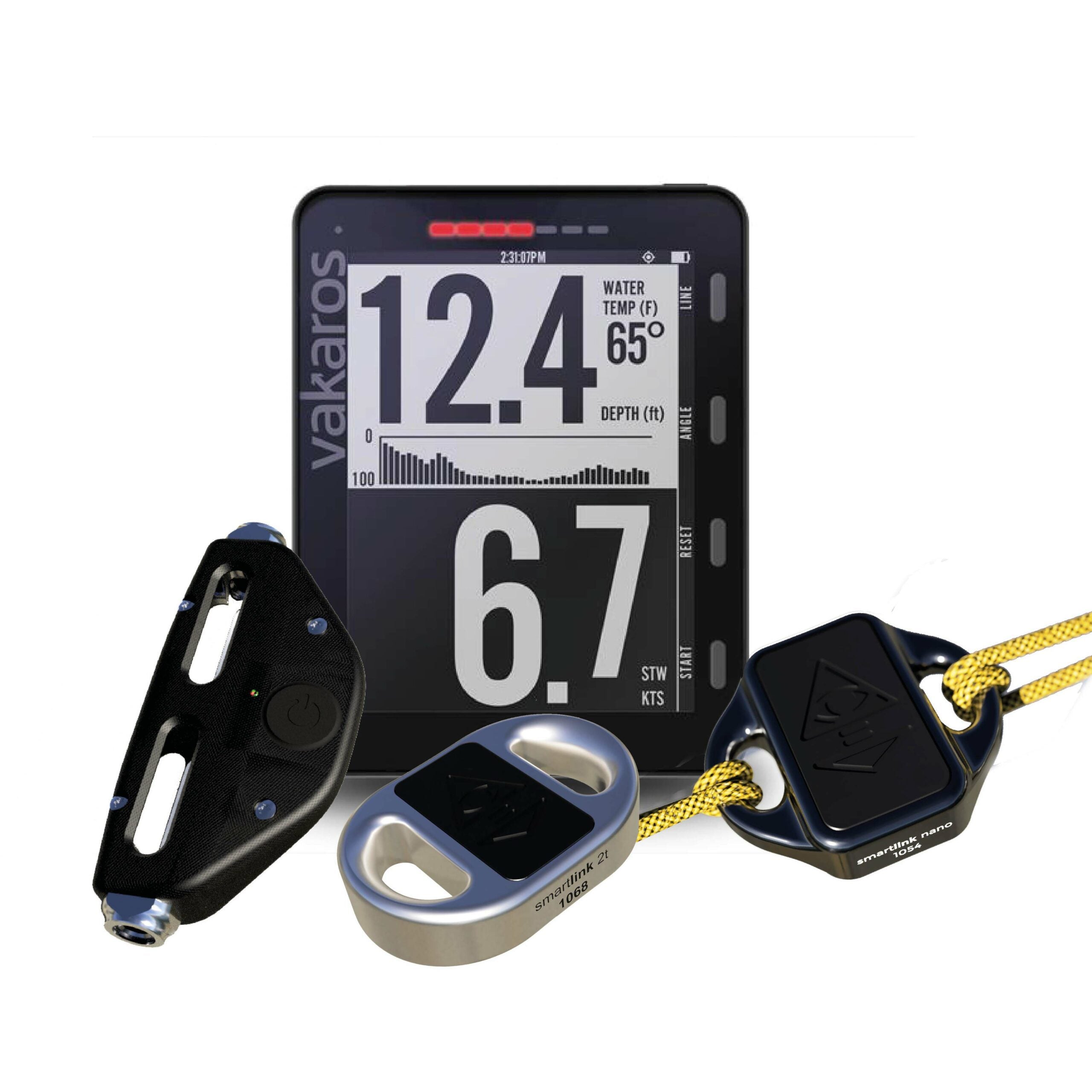

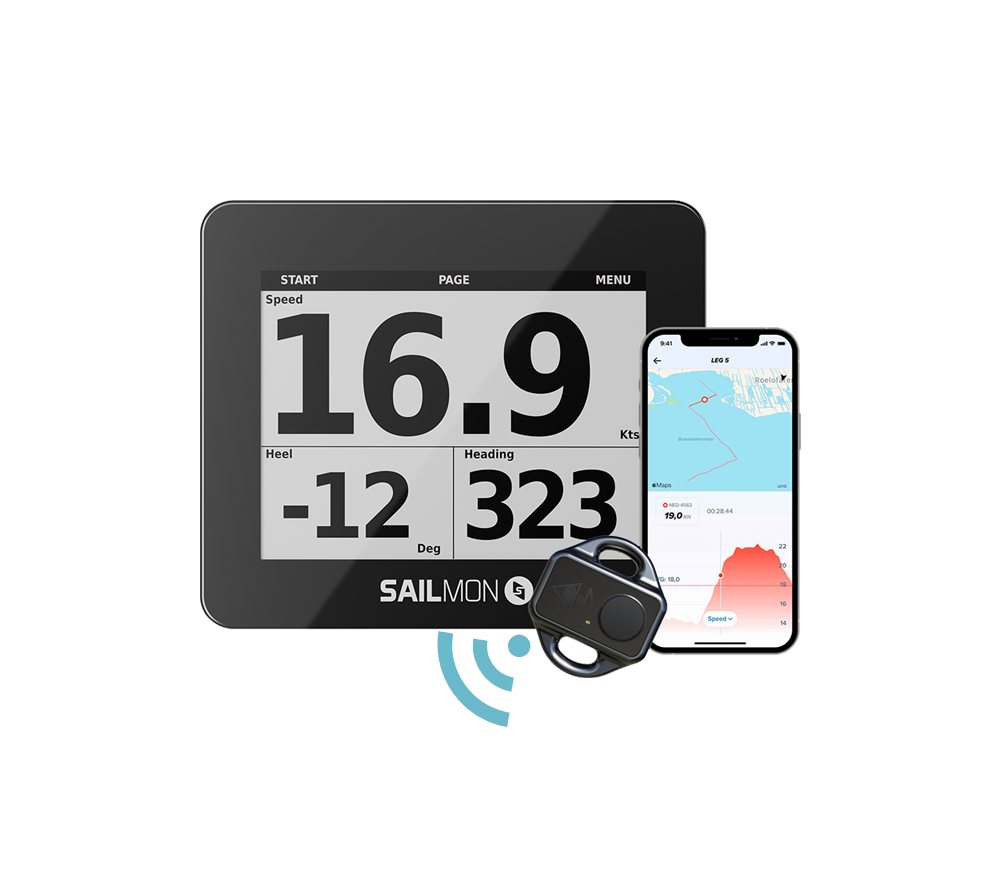

S katerimi napravami je senzor Smartlink² 2t združljiv?

Senzor Smartlink² 2t se poveže preko Bluetooth z aplikacijo Smartfittings podjetja Cyclops, ki je na voljo za iOS in Android. Lahko se tudi sinhronizira neposredno z prikazovalniki Vakaros in Sailmon.

Za popolno integracijo v vgrajenih sistemih se lahko poveže preko prehodne naprave Cyclops, ki ponuja izhode NMEA2000, NMEA0183, NKE, UDP in MQTT.

Kako je napajan senzor Smartlink² 2t in kolikšna je njegova avtonomija?

Senzor je opremljen znotrajsko litij-polimer baterijo z kapaciteto 0,925 Wh. Omogoča neprekinjeno delovanje do 2.000 ur pri frekvenci 1 Hz.

V režimu varčevanja energije (0,25 Hz) lahko doseže neprekinjeno delovanje do 8.000 ur.

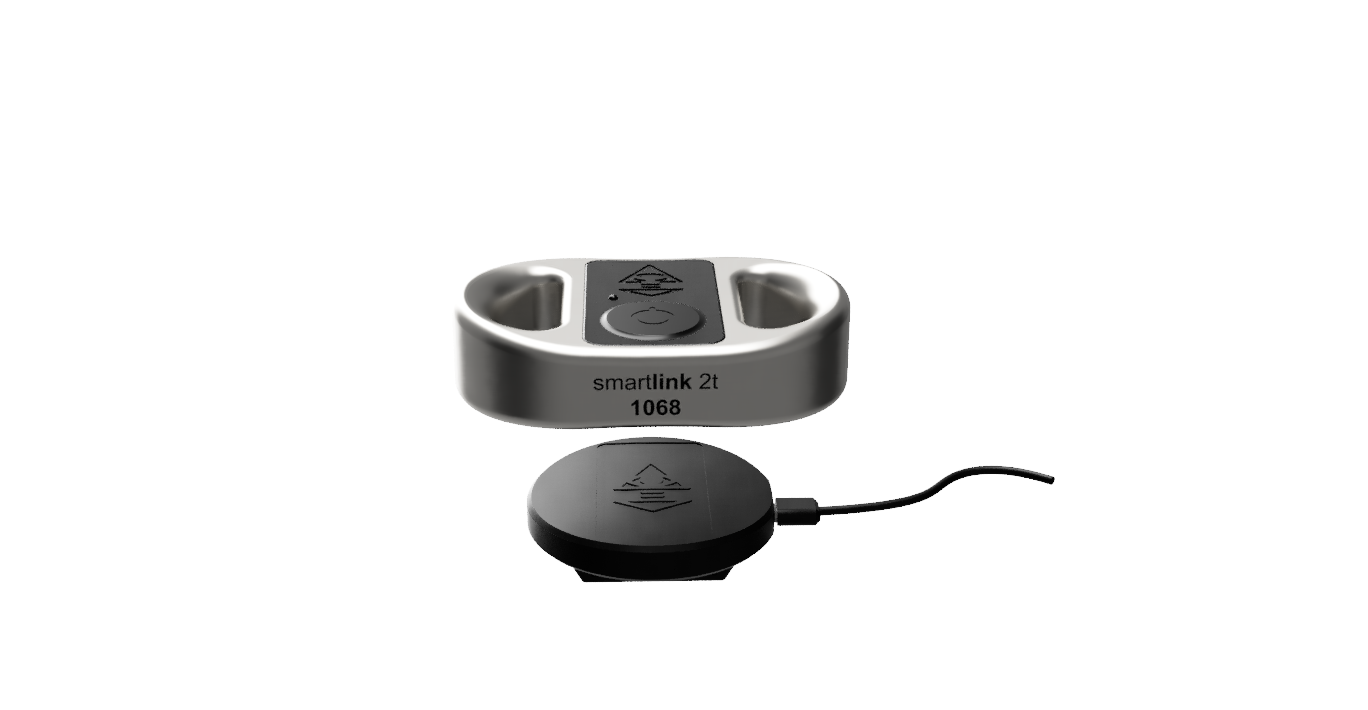

Kako polniti senzor napetosti Smartlink² 2t?

Senzor Smartlink² 2t se polni z indukcijo brez žic. Polno polnjenje traja približno 1 uro.

Za polnjenje priključite brezžični polnilec na USB vhod ali vtičnico (ni vključenega), nato postavite senzor na polnilec tako, da je logo za brezžično polnjenje usmerjen proti polnilcu. Preverite, da je senzor vključen, da je indikator polnjenja viden. LED utripa rdeče med polnjenjem in preklopi na zeleno, ko je polnjenje nad 90%.

Kakšna je natančnost meritev sistema Smartlink² 2t?

Senzor Smartlink² 2t zagotavlja natančnost ±1% največjega delovnega obremenitve (MWL). Ta natančnost se ohranja v temperaturnem območju od -10°C do +40°C.

Iz katerega materiala je izdelano telo senzorja Smartlink² 2t?

Telo senzorja Smartlink² 2t je izdelano iz titana Ti6Al4V, materiala, ki je znan po svoji lahkoti in odpornosti, posebno primernega za modele 2 tone in več.

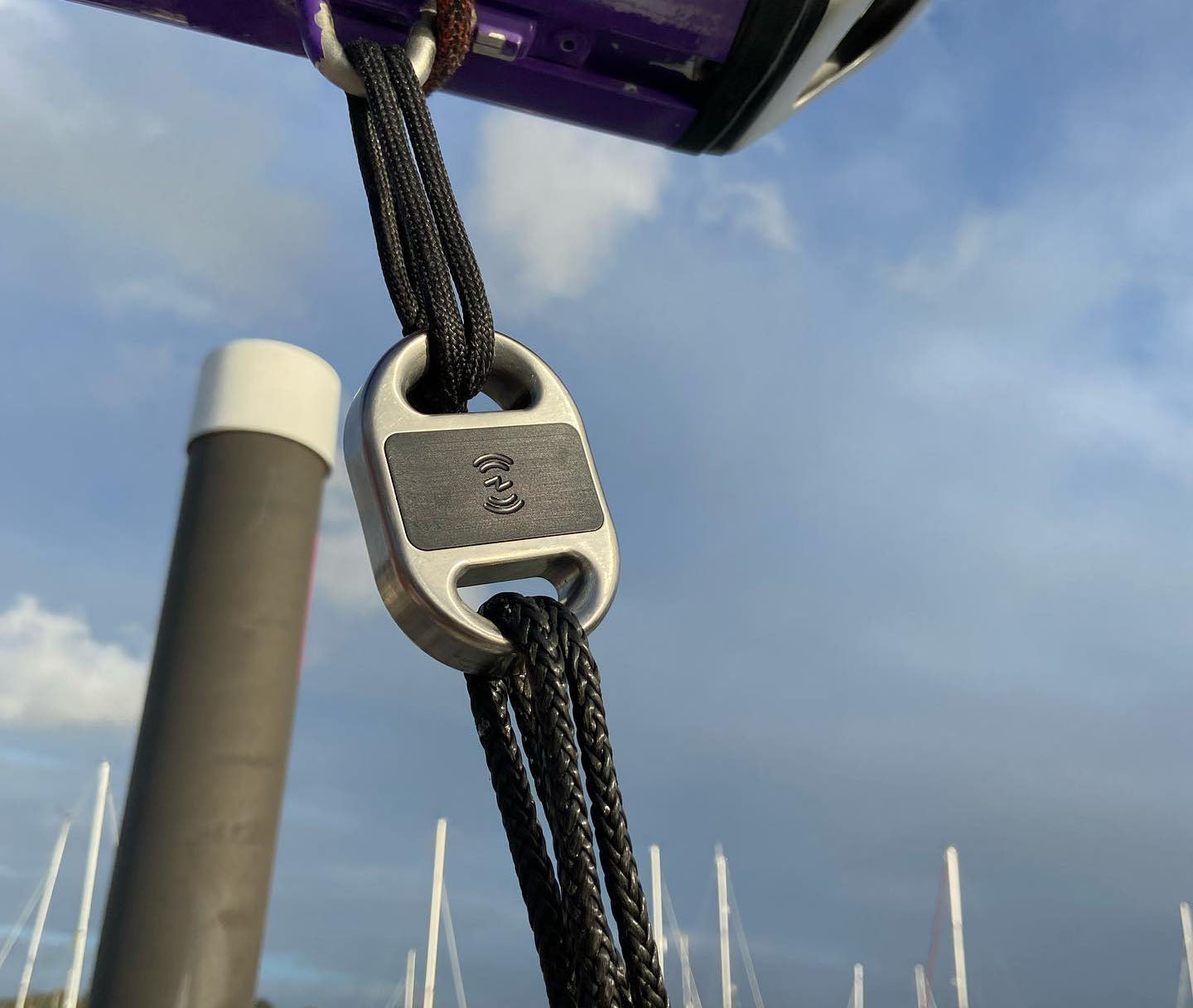

Kako pravilno namestiti senzor Smartlink² 2t na vodno linijo?

Smartlink² 2t je zasnovan za namestitev v liniji z mehkimi vrvmi (vrvi, zankami) za čim bolj natančno merjenje obremenitve.

Ne priporočamo uporabe kovinskih okroglic ali osi neposredno na senzorju, saj lahko to poškoduje telo iz titana in povzroči trajno škodo. Ne smeta se montirati v konfiguraciji zank (bridle configuration), saj bi to naredilo prikazano obremenitev netočno.

Katerih so dimenzije in teža senzorja Smartlink² 2t?

Senzor Smartlink² 2t ima kompaktne dimenzije 79 x 55 x 19 mm in težo 160 gramov.

Kateri so glavni funkcionalnosti aplikacije Smartfittings za senzor Smartlink² 2t?

Aplikacija Smartfittings, na voljo za iOS in Android, ponuja več funkcij:

Vizualizacija obremenitev v živo.Zapisovanje sesij plovbe.Uravnavanje frekvence prenašanja podatkov senzorja (od 0,1 Hz do 10 Hz).Prikaz statistik (minimum, maksimum, povprečje) in povprečij v 1, 10 in 30 minutah.Funkcija »Load Talk« za poslušanje obremenitev preko slušalk (na iOS).
