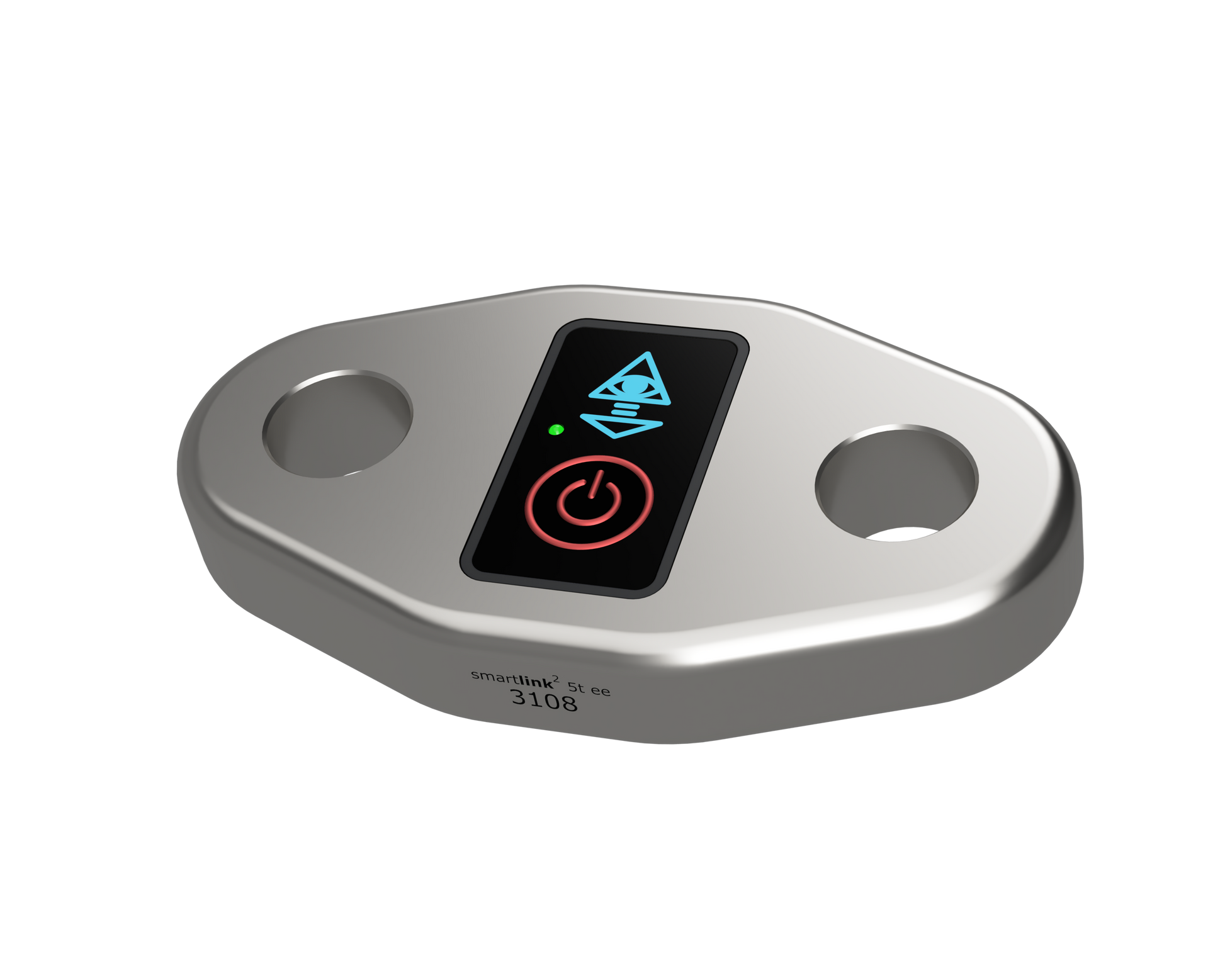

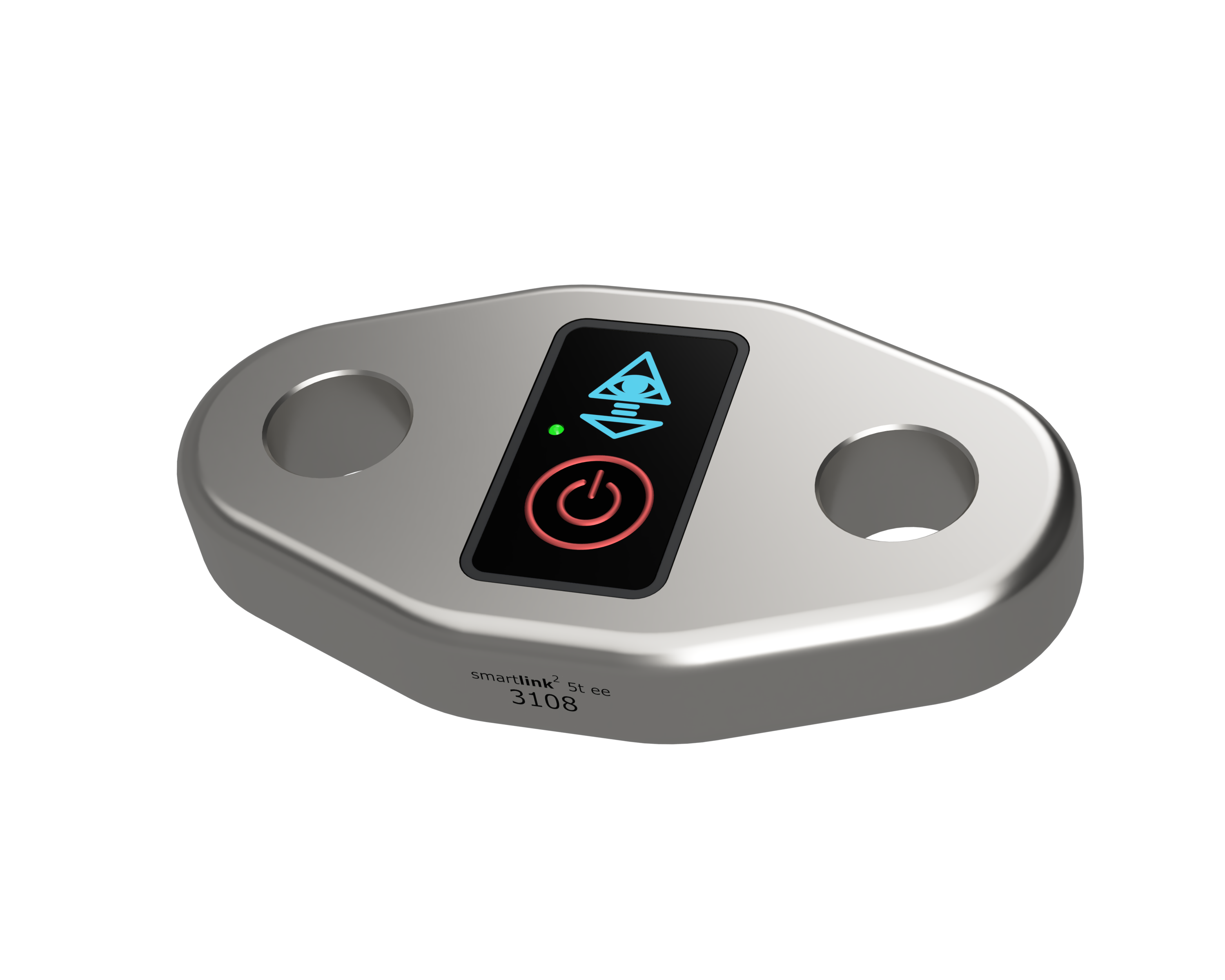

[CYCLOPS] Smartlink² 5t ee capteur d'effort — vue 1

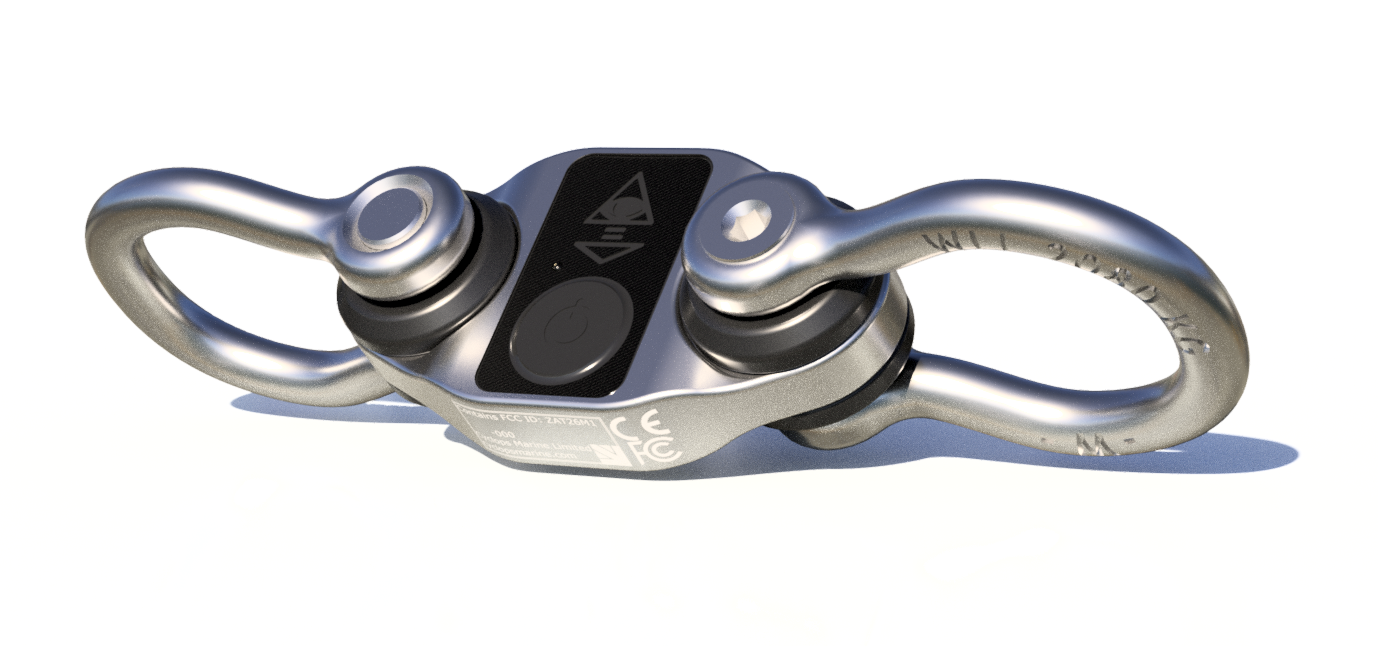

[CYCLOPS] Smartlink² 5t ee capteur d'effort — vue 2

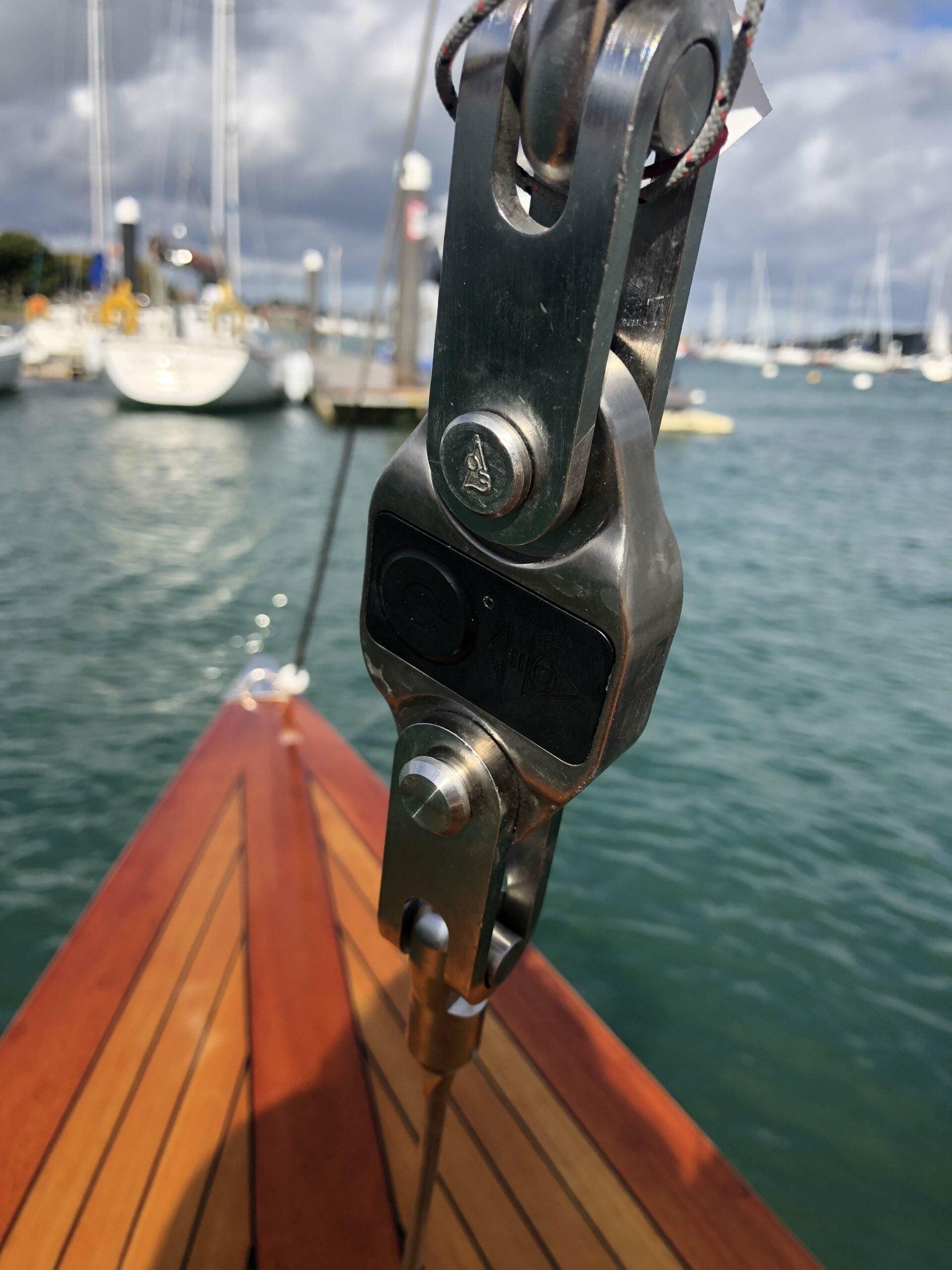

[CYCLOPS] Smartlink² 5t ee capteur d'effort — vue 3

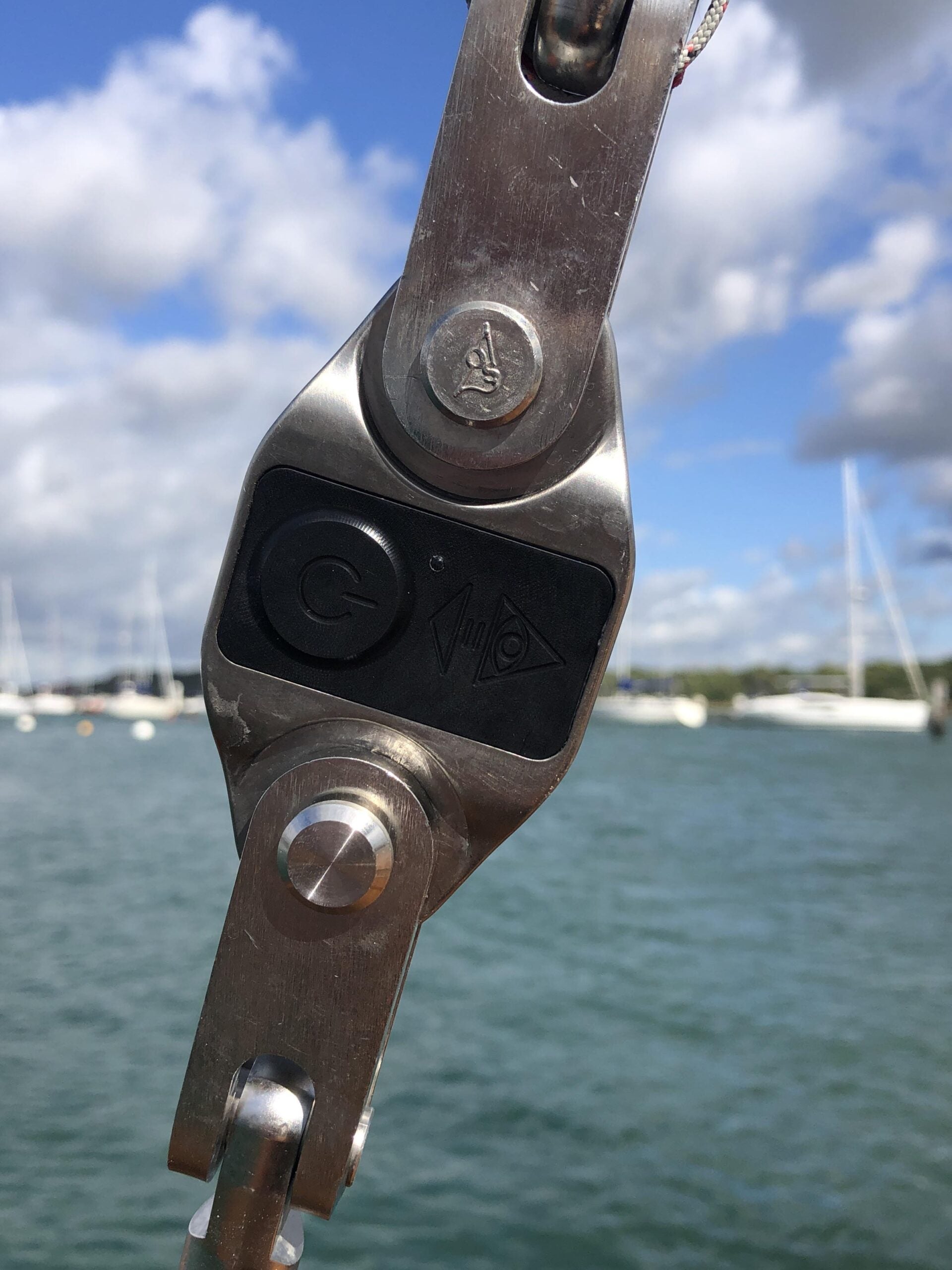

[CYCLOPS] Smartlink² 5t ee capteur d'effort — vue 4

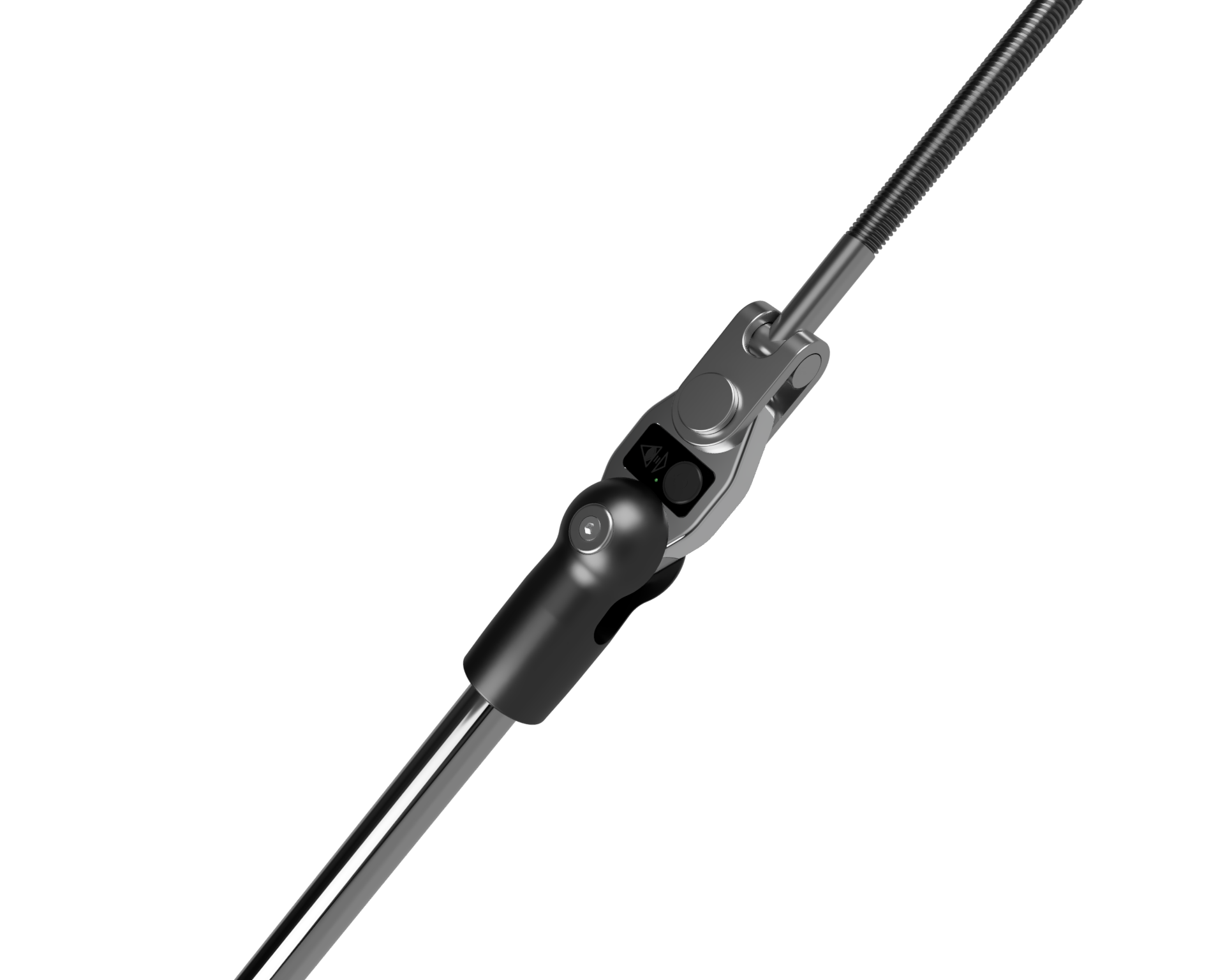

[CYCLOPS] Smartlink² 5t ee capteur d'effort — vue 5

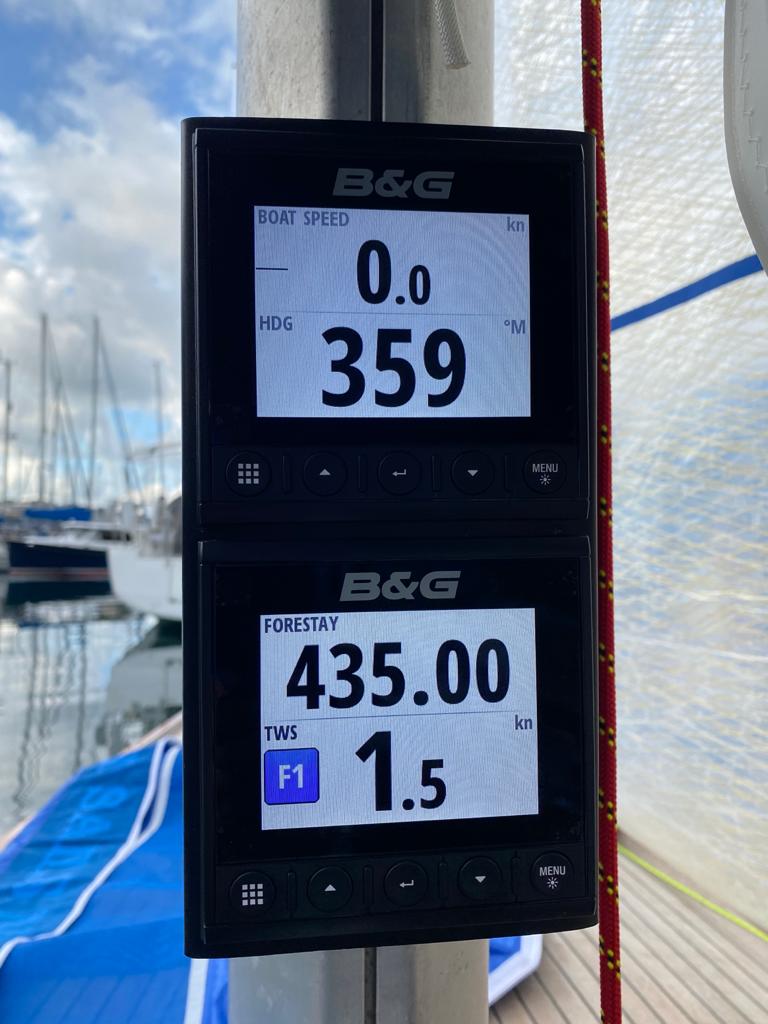

[CYCLOPS] Smartlink² 5t ee capteur d'effort — vue 6

Prenos brezplačen od 150 € v Franciji
Odobreno prevzem pri Skysat

Po meri nameščeno

Zauprite Skysat pri namestitvi opreme na krov.

Vprašaj za ponudbo

Nameščalci v vaši bližini

z našim omrežjem pooblaščencev za nameščanje

Išči nameščevalca

Servisna podpora

Izberite dodatno pomoč pri namestitvi

Prihranek 5%

Cyclops Marine

SE02

Smartlink 2 5t ee - senzor napetosti

null

Javni cenikUporabite profesionalni cenik

2.932,64€

2.932,64€ ~~3.087,00€~~

DDV vključen Dostava se izračuna ob plačilu.

Na zalogi

Prenos brezplačen od 150 € v Franciji
Odobreno prevzem pri Skysat

Po meri nameščeno

Zauprite Skysat pri namestitvi opreme na krov.

Vprašaj za ponudbo

Nameščalci v vaši bližini

z našim omrežjem pooblaščencev za nameščanje

Išči nameščevalca

Servisna podpora

Izberite dodatno pomoč pri namestitvi

Tehnične značilnosti

Delovna napetost	3.7
Maksimalna poraba električne energije	0,0004625
Tipična poraba električne energije	0,000115625
Širina izdelka	66
Višina izdelka	120
Globina izdelka	19
IP razred	IP68
Združljivost z vodilo	NMEA 2000,NMEA 0183,NKE,UDP,MQTT
Tip montaže	Na spletu os-od-os / os-od-os
Certifikati	CE, Direktiva o strojih 2006/42/ES
Linearnost	1
Vrsta izhoda senzorja	Brezžično (Bluetooth)
Vrsta povezave senzorja	Brezžično
Vrsta senzorja	Sila senzor
Združljivost senzorja	Aplikacija Cyclops Smartfittings (iOS, Android) prikazuje podatke na morskih prikazovalnikih (B&G, Garmin, NKE, Sailmon, Vakaros Atlas 2) preko dodatnega vmesnika
Izhod podatkov	Podatki o polnjenju
Hitrost posodabljanja	0,1 do 10 Hz
Območje delovnih temperatur	-10 do +40
Working Load Limit	5000
Breaking Load	20000 kg
Pin Diameter	19 mm
Measurement Accuracy	1 %
Wireless Protocol	Bluetooth
Življenjska doba baterije	Do 8000 ur
Charging Time	1 ura
Teža	0.39
Dimenzije izdelka	120 x 66 x 19 mm
Material	Titan (Ti6Al4V) za telo, PC/ABS za ohišje
Področje uporabe	Dirkaški jadrnice, Visoki jadrni sistemi, Enotipci
Battery Capacity Wh	0.925
Tip baterije	Litij-polimer
Material telesa	Titan (Ti6Al4V)
Brand Origin	Združeno kraljestvo
Casing Material	PC/ABS
Metoda polnjenja	Brezžično
Težavnost nameščenega izdelka	Enostavno
Manufacturing Country	Združeno kraljestvo
Tehnologija senzorja	Digitalni vhod

Oprema

Mikro prehodnik

328,14€

328,14€ ~~345,42€~~

DDV vklj.

Naroči

Multi Gateway

446,20€

446,20€ ~~469,68€~~

DDV vklj.

Naroči

Kabel NMEA 2000 2 m in T

102,60€

102,60€ ~~108,00€~~

DDV vklj.

Naroči

Kabel NMEA 2000 6 m in T

133,38€

133,38€ ~~140,40€~~

DDV vklj.

Naroči

Kabel SeaTalkng za Raymarine Axiom

Po povpraševanju

Naroči

3 m podaljški kabel za kupolasto anteno

79,80€

79,80€ ~~84,00€~~

DDV vklj.

Naroči

10 m podaljški kabel za kupolasto anteno

98,04€

98,04€ ~~103,20€~~

DDV vklj.

Naroči

Podrobni opis

Namenjen visokozmorskemu jadranju, CYCLOPS Smartlink² 5t ee je brezžični senzor napetosti za povezavo z očesom na očesu ali os na os. Zagotavlja podatke o obremenitvi v realnem času, bistvene za dirkalne jadrnice, offshore jadrnice in enotipna plovila z visokimi obremenitvami. Njegova izdelava iz titana združuje lahkoto in trdnost za učinkovito integracijo v obstoječe jadrne sisteme.

Natančnost in zmogljivost

Smartlink² 5t ee ima največjo obremenitveno zmogljivost 5 000 kg (5 ton) z natančnostjo ±1% največje delovne obremenitve (WLL) v temperaturnem območju od -10°C do +40°C. Njegova konstrukcija iz titana (Ti6Al4V) za telo in PC/ABS za ohišje zagotavlja odpornost in trajnost, prilagojeno morskemu okolju. Senzor je vodotesen s certifikatom IP68, kar zagotavlja dolgo potopitev brez vpliva na njegovo delovanje.

Povezljivost in analiza podatkov

Ta senzor prenaša podatke o obremenitvi v realnem času preko Bluetooth v aplikacijo Cyclops Smartfittings na pametnem telefonu. Za popolno integracijo v sisteme na ladji se lahko poveže preko opcijskega vmesnega bloka na pomorske prikazovalnike, ki so združljivi (B&G, Garmin, NKE, Sailmon, itd.), s podporo za vmesnike NMEA2000, NMEA0183, NKE, UDP in MQTT. Frekvenco prenosa podatkov je mogoče nastaviti od 0,1 Hz do 10 Hz preko aplikacije. Podatki se lahko shranijo za analizo po dirki, kar omogoča kontinuirano optimizacijo nastavitev in bolje razumevanje obremenitev jadrnega sistema. Smartlink² 5t ee je opremljen s litij-polimer baterijo 0,925 Wh, ki zagotavlja do 8 000 ur avtonomije v režimu nizke porabe in se polni brezžično v 1 uri.

Dokumentacija

Type	Nom
	marine_brochure2024_sl.pdf
	Copy of App Guide Issue 9 EN.pdf
	Copy of smartlink2 EE guide issue 1.pdf
	Copy of App Guide Issue 9 FRA.pdf

Mnenje strokovnjaka

« Analiza strokovnjaka: CYCLOPS Smartlink² 5t ee, zmogljivost in varnost jadernega opremljanja »

Senzor napetosti CYCLOPS Smartlink² 5t ee je ključna naprava za zahtevne navigatore, zlasti tiste, ki plujejo na tekmovalnih jadrnicah ali enotah, kjer je potrebno natančno spremljanje napetosti opreme. Njegova izdelava iz titana, materiala, ki je znan po svojem razmerju med trdnostjo in težo, je velikega pomena, saj zmanjšuje vpliv na dinamične lastnosti opreme, hkrati pa zagotavlja robustnost proti mehanskim in morskim okoljskim obremenitvam. Z zmogljivostjo 5 ton in natančnostjo ±1% je primeren za širok nabor uporab, od vlačilcev do škot, vključno s patarasi in balansini tangona.

Vgradnja je olajšana zaradi njegove zasnove z očesom na koncu/osi na osi, kar omogoča montažo v liniji z standardnimi karabinami ali osmi. Možnost neposredne povezave prek Bluetooth z aplikacijo za pametne telefone je praktična za hitre prilagoditve na pomolu ali med plovbo. Vendar pa je za popolno integracijo in prikaz podatkov na ladijski elektroniki (NMEA2000, NMEA0183) potrebna dodatna prehodna enota Cyclops. Ta arhitektura nudi zanimivo fleksibilnost, saj omogoča izbiro želene ravni integracije. Spremljanje obremenitev v realnem času je ključnega pomena ne le za optimizacijo nastavitev jader in ponovljivost uspešnosti, ampak tudi za varnost, saj pomaga preprečiti preobremenitve in strukturne okvare, zlasti v težkih pogojih. Samostojnost baterije in brezžično polnjenje prispevata k enostavni vzdrževanosti in stalni razpoložljivosti v daljšem obdobju.

Durabilité

Facilité d'installation

Rapport performance / prix

Plačilo in varnost

Vaše plačilne informacije in podatki so obdelani na varen način.

Smartlink 2 5t ee - senzor napetosti

2.932,64€

2.932,64€ ~~3.087,00€~~

Pogosta vprašanja

Potrebujete pomoč? Kontaktirajte nas

Kateri je namen senzorja napetosti CYCLOPS Smartlink² 5t ee?

CYCLOPS Smartlink² 5t ee je brezžični silomer brez žice, zasnovan za vezavo z očesom na oko ali os na os. Zagotavlja podatke o obremenitvi v realnem času, bistvene za optimizacijo zmogljivosti tekmovalnih jadrnic, offshore grtingov in enotipcev, ki so podvrženi velikim obremenitvam.

Kakšna je največja nosilnost in natančnost naprave Smartlink² 5t ee?

Senzor Smartlink² 5t ee ima največjo nosilnost 5.000 kg (5 ton). Natančnost je ±1 % največje dovoljene obremenitve (WLL) v temperaturnem območju od -10 °C do +40 °C.

Iz katerih materialov je izdelan senzor in ali je vodoodporen?

Teleskop senzorja je izdelan iz titana (Ti6Al4V), medtem ko je njegovo ohišje iz PC/ABS. Ta kombinacija zagotavlja lahkoto in trdnost. Senzor ima certifikat IP68, kar zagotavlja njegovo neprepustnost in odpornost na daljše potapljanje v morskem okolju.

Kako senzor Smartlink² 5t ee prenaša podatke o obremenitvi?

Senzor prenaša podatke o obremenitvi v živo na dva načina:

Neposredno preko Bluetooth v aplikacijo Cyclops Smartfittings na vašem pametnem telefonu (iOS in Android). Preko dodatne prehodne naprave v pomorske prikazovalnike, ki so združljivi (B&G, Garmin, NKE, Sailmon, itd.), ki podpirajo vmesnike NMEA2000, NMEA0183, NKE, UDP in MQTT.

Koliko je avtonomija baterije in kako napolniti senzor?

Senzor je opremljen s litij-polimer baterijo 0,925 Wh. Njegova samostojnost dosega do 8.000 ur v režimu zmanjšane porabe (Extended use pri 0,25 Hz) in 2.000 ur v normalnem režimu (Powered on pri 1 Hz). Polnjenje je brezžično in traja približno 1 uro.

Kako pravilno namestiti senzor Smartlink² 5t ee na mojo jadrnico?

Senzor Smartlink² 5t ee je zasnovan za namestitev v liniji z vpetimi okovji ali osno vpetimi okovji, kot so okovji ali druge konfiguracije z osjo. Priporočamo uporabo okovij ali osi iz nerjavnega jekla 17-4 PH, katere premer ustreza luknjam v senzorju, da se zagotovi optimalna natančnost. Za model 5t ee (SE02) je priporočeni premer osi 19 mm.

Ali lahko uporabljam mehke karabinkarje ali ovinkarje z napravo Smartlink² 5t ee?

Ne, uporaba senzorja Smartlink² 5t ee z mehkimi okovi ali zankami ni priporočljiva. Namenjen je izključno uporabi z trdimi okovi z ušesom ali z osno povezavo.

Kaj se zgodi, če je senzor Smartlink² 5t ee preobremenjen?

Prekomerno obremenitev senzorja nad največjo dovoljeno obremenitev (WLL) lahko poškoduje notranjo instrumentacijo. Preobremenitev nad 150 % WLL ali močan udarec lahko povzroči trajno škodo in zahteva ponovno kalibracijo naprave. V takšnih primerih lahko pride do vpliva na natančnost.

Kakšne funkcionalnosti nudi aplikacija Cyclops Smartfittings za spremljanje podatkov?

Aplikacija Cyclops Smartfittings, na voljo za iOS in Android, omogoča:

Prikazovanje obremenitev v realnem času.Spreminjanje enot prikazovanja in števila pomembnih števk.Pregled statistik (minimum, maksimum, povprečje) in povprečij v 1, 10 in 30 minutah.Zapisovanje podatkov o seansi za kasnejšo analizo, z izvozom v formatu .csv, ki vključuje lokalni čas in podatke GPS.Uravnavanje frekvence prenašanja podatkov od 0,1 Hz do 10 Hz.Uporabo funkcije »Load Talk« za poslušanje obremenitev preko slušalk.

Ali senzor Smartlink² 5t ee zahteva posebno vzdrževanje ali redno ponovno kalibriranje?

Vzgoja, ki je potrebna, je le polnjenje senzorja z brezžičnim polnilnikom, ki je vključen v komplet. Pri daljšem obdobju neuporabe je priporočljivo senzor izklopiti. Ponovna kalibracija je lahko potrebna, če je senzor doživel močan udarec ali preobremenitev (več kot 150 % dovoljene obremenitve), ali če je bil pod obremenitvijo dolgo časa in po razbremenitvi ne vrne na ničlo. Senzorja ne poskušajte popravljati sami.
