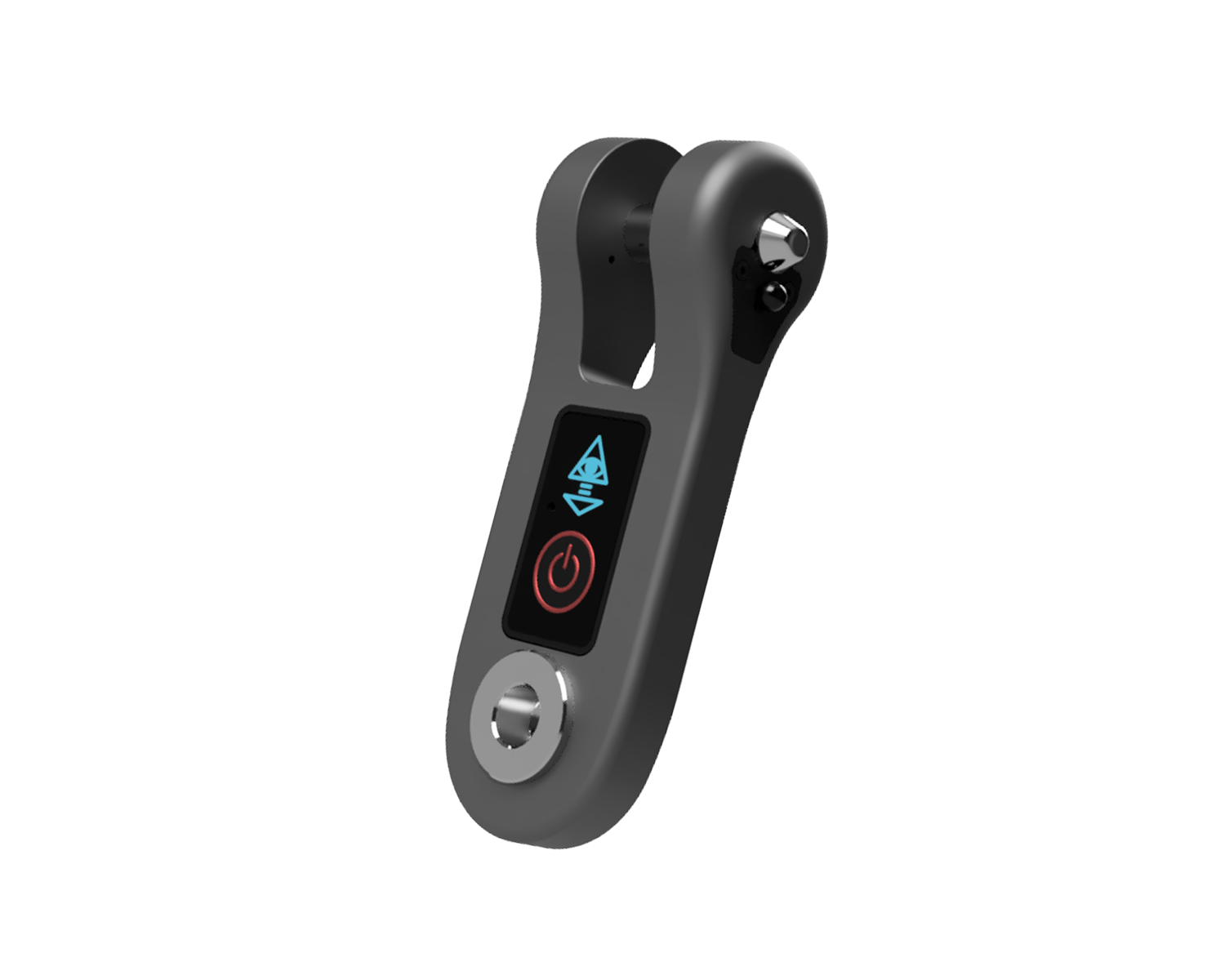

[CYCLOPS] Smarttoggle 4,5t 12mm capteur d'effort — vue 1

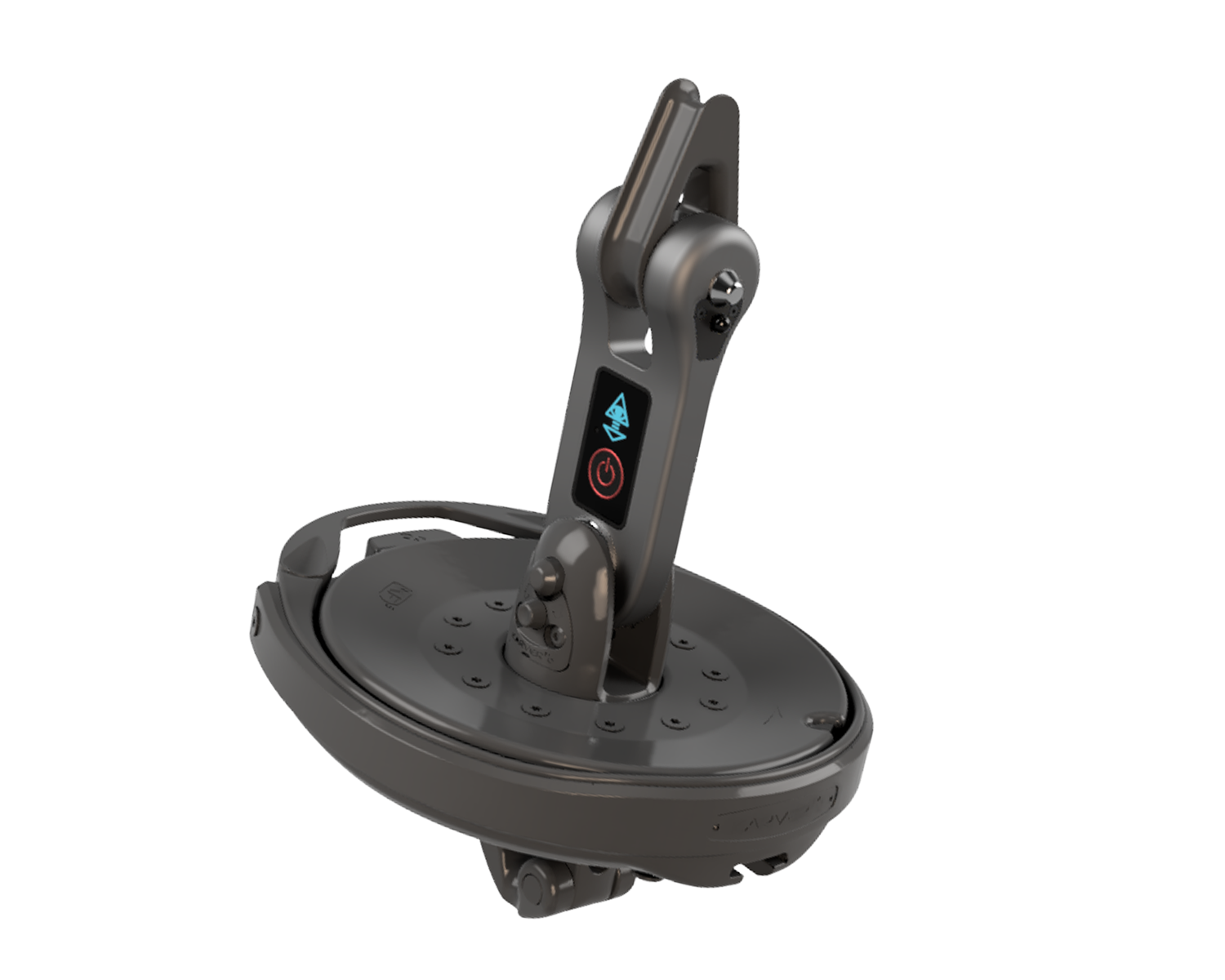

[CYCLOPS] Smarttoggle 4,5t 12mm capteur d'effort — vue 2

[CYCLOPS] Smarttoggle 4,5t 12mm capteur d'effort — vue 3

Smarttoggle 4,5t 12mm - senzor napetosti

Prenos brezplačen od 150 € v Franciji
Odobreno prevzem pri Skysat

Po meri nameščeno

Zauprite Skysat pri namestitvi opreme na krov.

Vprašaj za ponudbo

Nameščalci v vaši bližini

z našim omrežjem pooblaščencev za nameščanje

Išči nameščevalca

Servisna podpora

Izberite dodatno pomoč pri namestitvi

Prihranek 5%

Cyclops Marine

FE-02

Smarttoggle 4,5t 12mm - senzor napetosti

CYCLOPS Smarttoggle 4,5t 12mm je brezžični senzor napetosti, zasnovan za nekonstrukcijske prednje skladiščne jadra. Ima maksimalno delovno obremenitev 4500 kg. Zagotavlja natančno merjenje (±1%) napetosti v vrvi za optimiranje nastavitev in varnosti, s podatki dostopnimi preko aplikacije Smartfittings ali omrežja NMEA2000. Priložen je brezžični polnilec.

Javni cenikUporabite profesionalni cenik

1.955,10€

1.955,10€ ~~2.058,00€~~

DDV vključen Dostava se izračuna ob plačilu.

Prenos brezplačen od 150 € v Franciji
Odobreno prevzem pri Skysat

Po meri nameščeno

Zauprite Skysat pri namestitvi opreme na krov.

Vprašaj za ponudbo

Nameščalci v vaši bližini

z našim omrežjem pooblaščencev za nameščanje

Išči nameščevalca

Servisna podpora

Izberite dodatno pomoč pri namestitvi

Tehnične značilnosti

Tipična poraba električne energije	0,0004625 W
Širina izdelka	51 mm
Višina izdelka	35 mm
Globina izdelka	140 mm
IP razred	IP67
Združljivost z vodilo	Bluetooth,NMEA 2000,NMEA 0183,NKE,UDP,MQTT
Žično omrežje	NMEA 2000,NMEA 0183,NKE,UDP,MQTT
Tip montaže	Na spletu
Linearnost	±1%
Vrsta izhoda senzorja	Brezžična digitalna
Vrsta povezave senzorja	Brezžično (Bluetooth)
Vrsta senzorja	Sila senzor
Izhod podatkov	Podatki o obremenitvi v realnem času
Hitrost posodabljanja	1 Hz (standard), 0,25 Hz (režim varčevanja energije)
Območje delovnih temperatur	-10 do +40 °C
Working Load Limit	4500 kg
Pin Diameter	12 mm
Measurement Accuracy	±1%
Wireless Protocol	Bluetooth
Življenjska doba baterije	2000 ur (standard), 8000 ur (razširjen način)
Čas polnjenja	1 ura
Dimenzije izdelka	140 x 51 x 35 mm
Material	Aluminij Al6082-T6 (telo), acetal (ohišje)
Battery Energy Capacity	0.925
Tehnologija baterije	Litij-polimer
Charging Interface	Brezžična indukcija
Compatible Applications	Smartfittings (iOS/Android)
Data Logging Support	Da
Gateway Model Compatibility	Cyclops NMEA2000 Gateway (različica 3)
Power Modes	Standard, varčevanje energije
Sensor Core Technology	Digitalni

Naroči

Kabel SeaTalkng za Raymarine Axiom

Po povpraševanju

Naroči

[CYCLOPS] RayNet to Ethernet (RJ45) Cable 3m — vue 1

Kabel RayNet v Ethernet (RJ45) 3 m

167,86€

167,86€ ~~176,70€~~

DDV vklj.

Naroči

[CYCLOPS] Wireless Sensor Charger — vue 1

Brezžični polnilec senzorjev

33,56€

33,56€ ~~35,34€~~

DDV vklj.

Naroči

Podrobni opis

Namenjen sistemom za shranjevanje prednjih nelastnostnih jader, je CYCLOPS Smarttoggle 4,5t 12mm brezžični senzor napetosti, ki zagotavlja podatke o obremenitvi v realnem času. Omogoča navigacijskim posadkam optimiranje nastavitev jader, kot so Code sails in reacherji, kar zagotavlja učinkovito navijanje in varne spremembe jader. Instrument je izdelan v Združenem kraljestvu.

Natančnost in trdnost

Smarttoggle 4,5t 12mm ima največjo delovno obremenitev (MWL) 4500 kg in premer osi 12 mm. Zagotavlja natančnost ±1% največje delovne obremenitve, vzdržane med -10 in +40℃. Njegovo telo je izdelano iz aluminija Al6082-T6, ohišje pa iz acetala, kar zagotavlja neprepustnost IP67. Senzor tehta 299 g, njegove dimenzije pa so 140/51/35 mm.

Povezljivost in upravljanje podatkov

Ta brezžični senzor se neposredno poveže s pametnimi telefoni prek brezplačne aplikacije Smartfittings, kar omogoča prikazovanje obremenitev v živo in shranjevanje podatkov. Kompatibilen je tudi z brezžičnimi prikazovalniki Vakaros in Sailmon. Za vključevanje v žične elektronske sisteme na krovu je možna povezava prek prehodne naprave Cyclops (NMEA2000 Gateway - različica 3). Pogostost posodabljanja podatkov je 1 Hz v standardnem načinu uporabe in 0,25 Hz v načinu varčevanja energije. Litij-polimer baterija z 0,925 Wh zagotavlja avtonomijo 2000 ur v standardnem načinu uporabe in do 8000 ur v razširjenem načinu. Polnjenje poteka z indukcijo brez žic v približno 1 uri. Pametno gumb omogoča upravljanje načinov napajanja in varčevanje avtonomije.

Namestitev in kompatibilnost

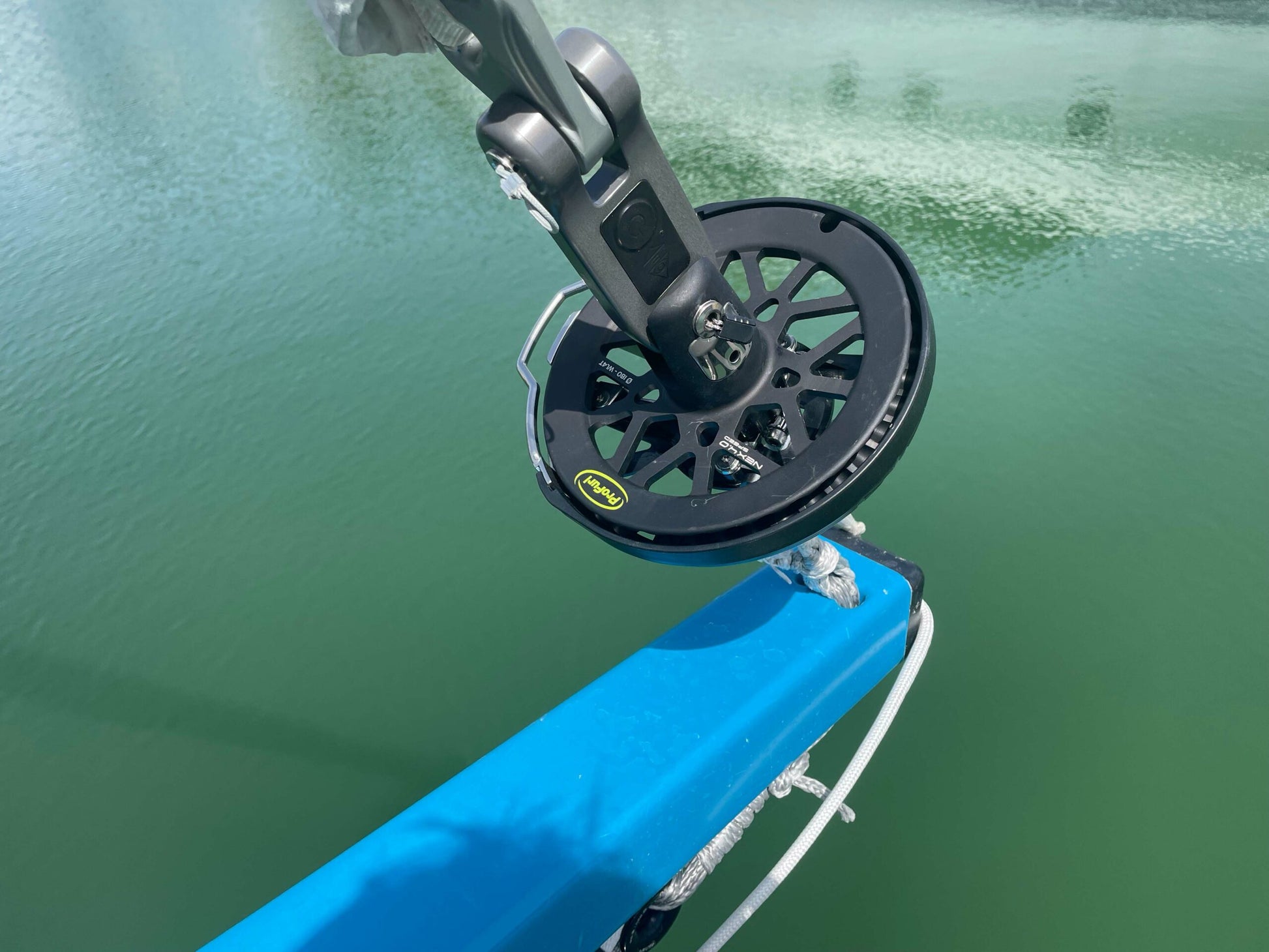

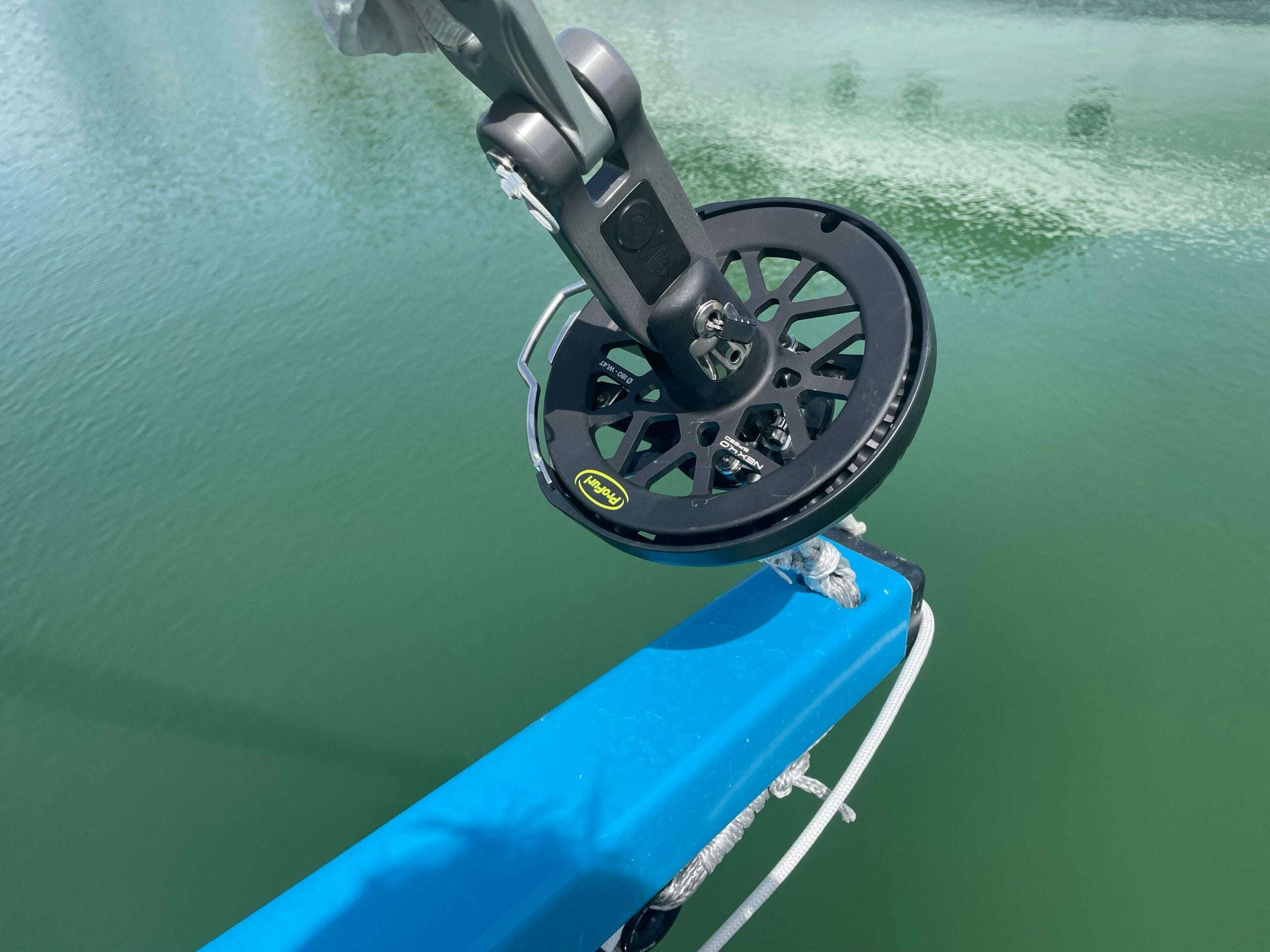

CYCLOPS Smarttoggle 4,5t 12mm se namesti v liniji, nadomestivši toggle ali vijačnico kabelskega sistema za shranjevanje. Njegova kompaktna zasnova je optimizirana za neposredno namestitev brez sprememb. Kompatibilen je s sistemi za shranjevanje s tekstilnimi ali hibridnimi kabli, vključno s modeli Karver KF4.5, Selden CX25e, Ubi FR150 in Karver KF6.0.

Dokumentacija

Type	Nom
	marine_brochure2024_pdf.pdf
	Copy of App Guide Issue 9 EN.pdf
	Copy of smarttoggle guide Issue 3 EN.pdf
	Copy of App Guide Issue 9 FRA.pdf

Mnenje strokovnjaka

« Optimizacija prednjih jader in varnost shrambe vlagalnikov »

CYCLOPS Smarttoggle 4,5t 12mm je namenjen zahtevnim jadralcem, ki želijo optimizirati učinkovitost in varnost prednjih jader z prostim vijugom, kot so Code sails ali Gennakerji, nameščeni na nekonstrukcijskih zavitih valjih. Njegova posebnost je v tem, da zagotavlja natančno in ponovljivo merjenje napetosti, kar je ključno za iskanje optimalnih nastavitev in njihovo dinamično vzdrževanje glede na razmere. To ni senzor za statično opremo, in njegova uporaba na forstejgu je izrecno odsvetovana, zlasti zaradi varnosti osebja na višini.

Vgradnja tega senzorja je enostavna: namešča se neposredno na mesto obstoječe vrvnice ali toggleja, brez potrebe po kompleksnih spremembah opreme. Ta enostavnost namestitve, v kombinaciji z vsestransko brezžično povezanostjo (neposredno z pametnim telefonom/posvečenimi prikazovalniki ali preko NMEA2000 prehodnika za popolno integracijo v sistem ladje), ga naredi primerno izbiro za hitro posodobitev. Njegova lahka konstrukcija iz aluminija in neprepustnost IP67 sta namenjena zanesljivi uporabi v morskem okolju. Inteligentno upravljanje samodejnosti in polnjenje z indukcijo sta praktična prednost za redno uporabo v tekmovanjih ali na krovu hitrostnih križarjenj.

Durabilité

Facilité d'installation

Rapport performance / prix

Plačilo in varnost

Vaše plačilne informacije in podatki so obdelani na varen način.

Smarttoggle 4,5t 12mm - senzor napetosti

1.955,10€

1.955,10€ ~~2.058,00€~~

Pogosta vprašanja

Potrebujete pomoč? Kontaktirajte nas

Kateri je glavni namen senzorja sile Cyclops Smarttoggle 4,5t 12mm?

Smarttoggle 4,5t 12mm je namenjen sistemom za shranjevanje nepogonskih prednjih jader, kot so Code sails in reachersi. Njegov namen je zagotavljanje podatkov o obremenitvi v realnem času, kar pomaga navigacijskim posadkam optimizirati nastavitve jader, zagotavljajoč učinkovito navijanje in varne menjave jader.

Koliko je največja dovoljena obremenitev (MWL) tega napetostnega senzorja?

Maksimalno delovno obremenitev (MWL) priklopnika Cyclops Smarttoggle 4,5t 12mm je 4500 kg, oziroma 4,5 tone.

Kako se Smarttoggle 4,5t 12mm namešča na čoln?

Smarttoggle 4,5t 12mm se namesti v liniji, navadno med shranjevalnikom prednje jadrnice in kablom jadrnice. Zamenja obstoječi toggle ali vrtljivi člen.

S katerimi napravami se lahko senzor Smarttoggle poveže?

Smarttoggle lahko povežete na več načinov:

Neposredno na pametne telefone preko brezplačne aplikacije Smartfittings (dostopna za iOS in Android). Z brezžičnimi prikazovalniki Vakaros in Sailmon. Za vgradnjo v žično elektronsko opremo na krovu je možna povezava preko vratca Cyclops (NMEA2000 Gateway - različica 3), ki je opcijska dodatna oprema.

Koliko je avtonomija baterije naprave Smarttoggle in kako se napaja?

Smarttoggle je opremljen z litij-polimer baterijo z 0,925 Wh. Njegova avtonomija znaša približno 2000 ur pri standardni uporabi (frekvenca 1 Hz) in lahko doseže 8000 ur v režimu varčevanja energije (frekvenca 0,25 Hz). Polnjenje poteka z indukcijskim polnjenjem brez žic in traja približno 1 uro.

Kakšna je natančnost merjenja Smarttoggle 4,5 t 12 mm?

Senzor Smarttoggle 4,5t 12mm zagotavlja natančnost ±1 % največjega delovnega obremenitve. Ta natančnost je ohranjena v temperaturnem območju od -10 do +40 °C.

Katerih so dimenzij in teže senzorja sile Smarttoggle 4,5t 12mm?

Senzor Smarttoggle 4,5t 12mm tehta 299 gramov. Njegove dimenzije so: dolžina 140 mm, širina 51 mm in debelina 35 mm.

Kakšne informacije zagotavlja aplikacija Smartfittings za senzor?

Brezplačna aplikacija Smartfittings omogoča vizualizacijo obremenitev v realnem času in shranjevanje podatkov. Vsebuje tudi naslednje funkcije:

Prikaz obremenitev v realnem času.
Shranjevanje podatkov o seansi.
Podrobna statistika (minimum, maksimum in povprečje obremenitve).
Povprečja obremenitev v 1, 10 in 30 minutah.
Možnost spreminjanja enot merjenja in števila pomembnih številk.
Možnost 'Load Talk' za poslušanje obremenitev preko slušalk.
Ponovna konfiguracija frekvence osveževanja podatkov (do 10 Hz).
Funkcije za aktivacijo ali vklop mirovanja senzorja.

Koliko je vodotesen senzor Smarttoggle 4,5t 12mm?

Ohišče senzorja Smarttoggle 4,5t 12mm je izdelano iz acetala in ima certifikacijo nepremočljivosti IP67. To pomeni, da je zaščiteno pred prahom in lahko prenese začasno potopitev v vodo.

Ali Smarttoggle 4,5t 12mm ponuja različne načine napajanja?

Da, Smarttoggle 4,5t 12mm ima tri načine napajanja, ki jih upravlja z enim pametnim gumbom:

Način 'Powered on' (splošna uporaba): frekvenca osveževanja 1 Hz, avtonomija okoli 2000 ur. Način 'Extended use' (varčevanje energije): frekvenca osveževanja 0,25 Hz, avtonomija lahko doseže 8000 ur. Način 'Powered off': senzor je izključen za maksimalno varčevanje baterije.
