Smarttune 1/2" senzor napetosti ridoirja

Prenos brezplačen od 150 € v Franciji
Odobreno prevzem pri Skysat

Po meri nameščeno

Zauprite Skysat pri namestitvi opreme na krov.

Vprašaj za ponudbo

Nameščalci v vaši bližini

z našim omrežjem pooblaščencev za nameščanje

Išči nameščevalca

Servisna podpora

Izberite dodatno pomoč pri namestitvi

Prihranek 5%

Cyclops Marine

TS02

Smarttune 1/2" senzor napetosti ridoirja

null

Javni cenikUporabite profesionalni cenik

1.639,32€

1.639,32€ ~~1.725,60€~~

DDV vključen Dostava se izračuna ob plačilu.

Na zalogi

Prenos brezplačen od 150 € v Franciji
Odobreno prevzem pri Skysat

Po meri nameščeno

Zauprite Skysat pri namestitvi opreme na krov.

Vprašaj za ponudbo

Nameščalci v vaši bližini

z našim omrežjem pooblaščencev za nameščanje

Išči nameščevalca

Servisna podpora

Izberite dodatno pomoč pri namestitvi

Tehnične značilnosti

Delovna napetost	3 V
Širina izdelka	60 mm
Višina izdelka	170 mm
Globina izdelka	26 mm
IP razred	IP67
Združljivost z vodilo	Bluetooth
Tip montaže	Nameščanje na napenjalnik
Linearnost	1 %
Vrsta izhoda senzorja	Brezžično (Bluetooth)
Vrsta povezave senzorja	Brezžično (Bluetooth)
Vrsta senzorja	Sila senzor
Združljivost senzorja	Aplikacija Cyclops Smartfittings, Vakaros Atlas 2, Sailmon MAX, sistemi NMEA2000/NMEA0183/NKE/UDP/MQTT preko Cyclops vmesnika (opcijsko)
Izhod podatkov	Podatki o obremenitvi (napetost opornikov)
Hitrost posodabljanja	1 Hz (do 10 Hz preko aplikacije)
Območje delovnih temperatur	0 do 40 °C
Working Load Limit	2500 kg
Breaking Load	6200 kg
Thread Size	1/2
Measurement Accuracy	1
Wireless Protocol	Bluetooth
Življenjska doba baterije	11520 ur
Teža	0.39
Dimenzije izdelka	60x170x26
Material	Acetal, nerjavno jeklo 316L, medenina
Audio Feedback Feature	Da
Battery Quantity	2
Tip baterije	AAA
Napetost baterije	1.5
Country Of Manufacture	Združeno kraljestvo
Data Logging Feature	Da
Gps Integration	Da
Vir napajanja	Baterije
Tip izdelka	Vztrajniški senzor napetosti
Supported Protocols	NMEA2000,NMEA0183,NKE,UDP,MQTT

Oprema

Mikro prehodnik

328,14€

328,14€ ~~345,42€~~

DDV vklj.

Naroči

Multi Gateway

446,20€

446,20€ ~~469,68€~~

DDV vklj.

Naroči

3 m podaljški kabel za kupolasto anteno

79,80€

79,80€ ~~84,00€~~

DDV vklj.

Naroči

10 m podaljški kabel za kupolasto anteno

98,04€

98,04€ ~~103,20€~~

DDV vklj.

Naroči

Kabel NMEA 2000 2 m in T

102,60€

102,60€ ~~108,00€~~

DDV vklj.

Naroči

Kabel NMEA 2000 6 m in T

133,38€

133,38€ ~~140,40€~~

DDV vklj.

Naroči

Kabel SeaTalkng za Raymarine Axiom

Po povpraševanju

Naroči

[CYCLOPS] RayNet to Ethernet (RJ45) Cable 3m — vue 1

Kabel RayNet v Ethernet (RJ45) 3 m

167,86€

167,86€ ~~176,70€~~

DDV vklj.

Naroči

Podrobni opis

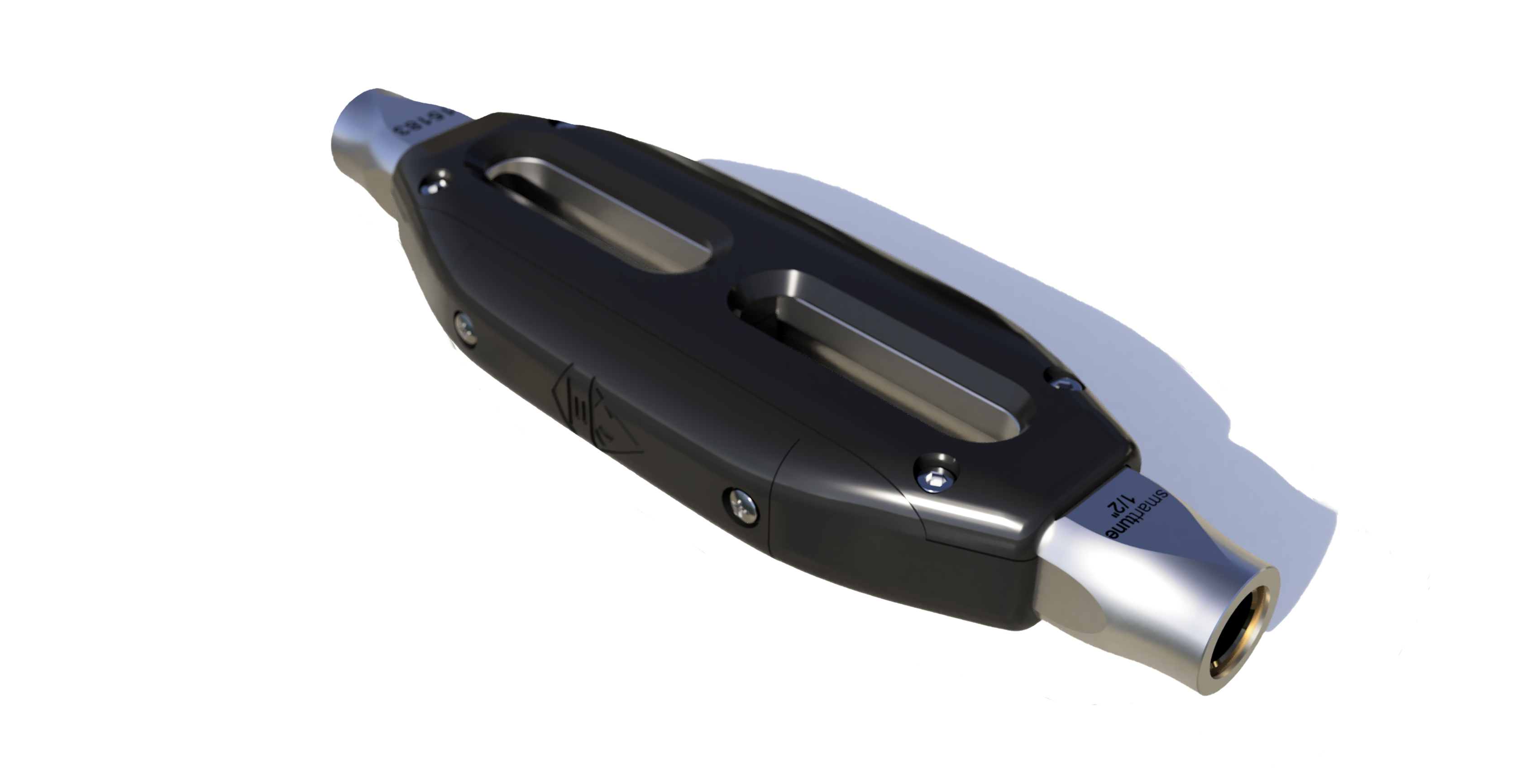

Namenjen natančnemu merjenju napetosti jadernega opreme, je CYCLOPS Smarttune 1/2" brezžični senzor napetosti, ki nadomešča obstoječe ridoirje. Omogoča v realnem času spremljanje napetosti statičnega jadra, vključno z jadralnimi palicami, patarasom, jadralnimi palicami in galerijami, kar prispeva k optimizaciji učinkovitosti in povečani varnosti na krovu.

Natančnost in integracija

Smarttune 1/2" ima standardni navoj 1/2 palca in je kalibriran za obremenitev 2 500 kg, z lomno obremenitvijo 6 200 kg. Tehta 390 g, dimenzije pa so 60x170x26 mm. Vsebuje tehnologijo Cyclops za brezžični prenos podatkov z natančnostjo +/- 1 % kalibrirane obremenitve. Kučišče iz acetala je razreda IP67, kar zagotavlja odpornost v morskih pogojih. Napaja ga 2 AAA bateriji z avtonomijo okoli 16 mesecev. Različice 1/4", 5/16" in 1" imajo vgrajeno LiPo baterijo z gumbom za vklop/izklop in nadzor preko aplikacije.

Povezljivost in analiza podatkov

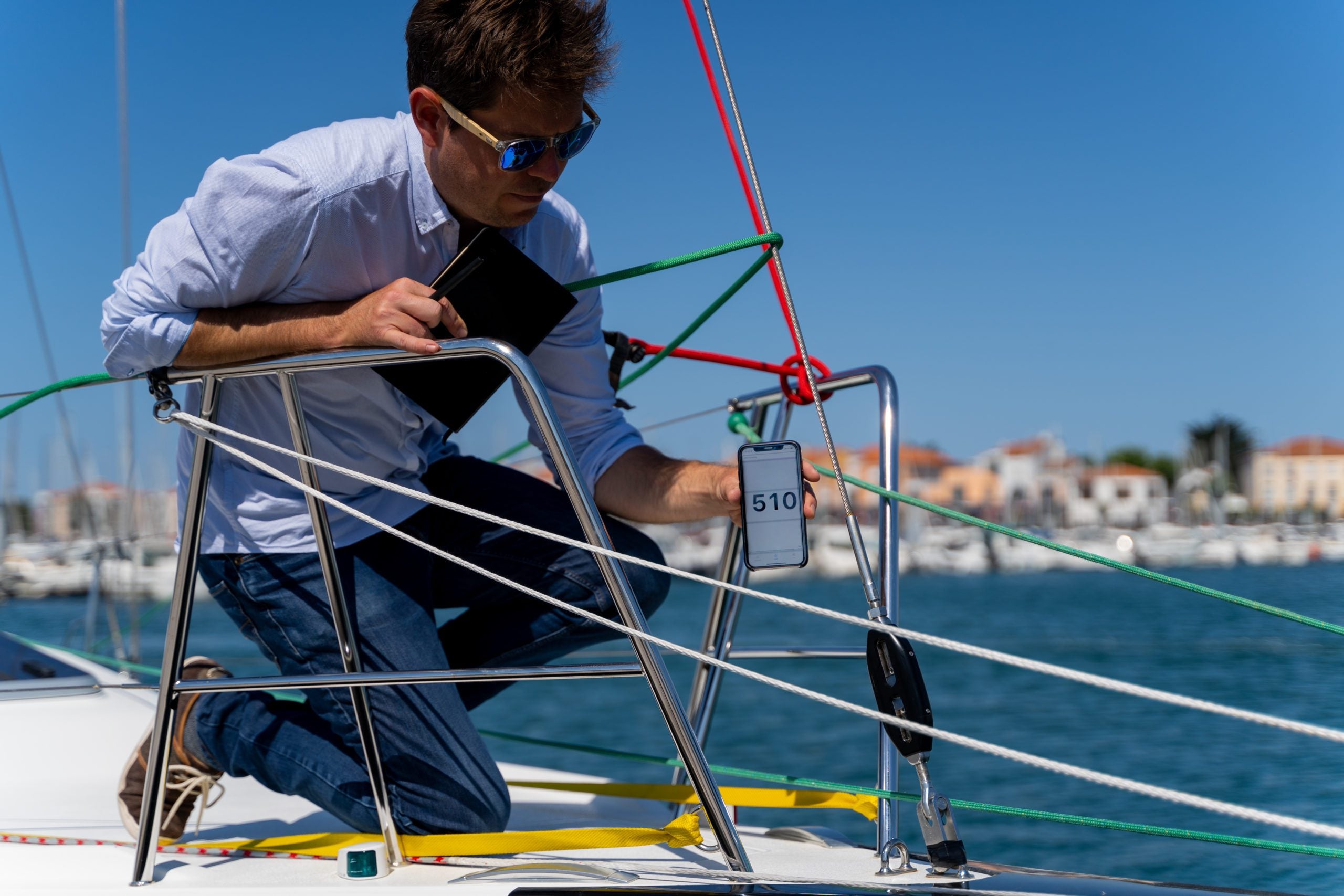

Podatki o obremenitvi v realnem času se preko Bluetooth prenesejo na pametni telefon z aplikacijo Cyclops Smartfittings ali neposredno na kompatibilne instrumente na krovu preko opcijskega vmesnika Cyclops. Ta vmesnik omogoča integracijo z sistemi NMEA2000, NMEA0183, NKE, UDP in MQTT. Mobilna aplikacija omogoča shranjevanje podatkov za podrobno analizo po dirki, vključno z integracijo GPS podatkov. Funkcije, kot je "Load Talk", omogočajo slišanje obremenitev preko slušalk. Smarttune je združljiv z brezžičnimi zasloni tretjih proizvajalcev, kot so Vakaros Atlas 2 in Sailmon MAX, ter z zasloni proizvajalcev B&G in Raymarine preko vmesnika Cyclops.

Dokumentacija

Type	Nom
	marine_brochure2024_pdf.pdf
	Copy of App Guide Issue 9 EN.pdf
	Copy of smarttune Vodič številka 11 EN.pdf
	Copy of App Guide Issue 9 FRA.pdf
	Copy of smarttune guide Issue 9 FR.pdf

Mnenje strokovnjaka

« Nadzor jadrnega opreme: prispevek senzorja Smarttune 1/2" »

Senzor napetosti CYCLOPS Smarttune 1/2" predstavlja relevantno rešitev za navigatore, ki želijo natančneje nastaviti svoj trdni jadralni opremo, bodisi za regate bodisi za križarjenje. Njegova zasnova kot neposredna zamenjava obstoječe naprave močno poenostavi namestitev, kar omogoča dostop do te tehnologije brez večjih strukturnih sprememb na čolnu.

Glavna uporabna vrednost je v sposobnosti pridobivanja podatkov o napetosti v realnem času. Za regatne jadralce to omogoča ponavljanje učinkovitih nastavitev in optimiranje oblike jader glede na razmere. Za križarje pa je to pomemben varnostni dejavnik, ki zagotavlja stalno spremljanje celovitosti jadralne opreme in pomaga preprečiti preobremenitve, zlasti v primeru močnega vetra. Podatki se lahko enostavno integrirajo: za osnovno uporabo je dovolj neposredna povezava z aplikacijo za pametne telefone, medtem ko omogoča povezava prek mostiča Cyclops popolno integracijo z NMEA elektronsko opremo na krovu in prikaz na večfunkcijskih zaslonih.

Izmenljiv sistem baterij AAA (za ta velikost 1/2") je pragmatična izbira, ki zagotavlja avtonomnost 16 mesecev in enostavno zamenjavo. Zasnova z majhim zračnim uporom je tudi prednost za dosežke. Pomembno je preveriti skladnost navoja z obstoječo jadralno opremo in upoštevati priporočila za namestitev, da se zagotovi natančnost meritev in trajnost senzorja. Ta izdelek je strateška naložba za bolje poznavanje in obvladovanje napetosti, ki jih jadralna oprema doživlja.

Durabilité

Facilité d'installation

Rapport performance / prix

Plačilo in varnost

Vaše plačilne informacije in podatki so obdelani na varen način.

Smarttune 1/2" senzor napetosti ridoirja

1.639,32€

1.639,32€ ~~1.725,60€~~

Pogosta vprašanja

Potrebujete pomoč? Kontaktirajte nas

Kaj je senzor napetosti sidra CYCLOPS Smarttune 1/2" in k čemu služi?

CYCLOPS Smarttune 1/2" je brezžični senzor napetosti, namenjen nadomestitvi obstoječih napenjalnih vijakov vašega jadrnega opreme. Omogoča natančno in v realnem času merjenje napetosti mirovanja jadrnega opreme, kot so steze, pataras, haubani in galhaubani. Njegov glavni namen je optimizacija učinkovitosti vaše jadrnice in povečanje varnosti na krovu z neprekinjenim spremljanjem obremenitev.

Kateri so tehnični podatki sistema Smarttune 1/2", zlasti njegova največja nosilnost in dimenzije?

Smarttune 1/2" je kalibriran za obremenitev 2 500 kg in ima natezno obremenitev 6 200 kg. Tehta 390 g, njegove dimenzije pa so 60x170x26 mm. Senzor ima standardni navoj 1/2 palca.

Kako je napajan senzor Smarttune 1/2" in koliko je avtonomija njegovih baterij?

Senzor Smarttune 1/2" je napajan z dvema AAA baterijama. Te baterije zagotavljajo avtonomijo približno 16 mesecev. Pomembno je opozoriti, da različice 1/4", 5/16" in 1" vsebujejo polnljivo LiPo baterijo z gumbom za vklop/izklop in nadzor preko aplikacije, kar ne velja za model 1/2".

Kako namestiti senzor napetosti Smarttune 1/2" na svojo ladjo?

Namestitev Smarttune 1/2" je zasnovana tako, da je neposredna zamenjava vašega obstoječega ridoirja. Zadostno je, da odšrafljete stari ridoir in na njegovo mesto zavijete Smarttune. Pred namestitvijo je priporočljivo nanesti proti korozijsko mast na navojih. Postopki vključujejo popolno sproščenje patarasa in glavne jadrnice, zasilno fiksacijo jambora z vrvmi, merjenje dolžine referenčnega eta, ter pravilno orientacijo Smarttune tako, da so številke modela/serije berljive.

Z katerimi navigacijskimi sistemi in aplikacijami je kompatibilen Smarttune 1/2"?

Smarttune 1/2" prenaša podatke o obremenitvi v realnem času preko Bluetooth na pametni telefon z aplikacijo Cyclops Smartfittings. Za integracijo z instrumenti na krovu je potrebna opcijska prehodna naprava Cyclops, ki omogoča združljivost s sistemi NMEA2000, NMEA0183, NKE, UDP in MQTT. Kompatibilen je tudi neposredno z brezžičnimi zasloni tretjih proizvajalcev, kot so Vakaros Atlas 2 in Sailmon MAX, ter preko prehodne naprave Cyclops z zasloni znamk B&G in Raymarine.

Kaj se zgodi, če presežem maksimalno dovoljeno obremenitev senzorja Smarttune 1/2"?

Preobremenitev največje delovne obremenitve (MWL) senzorja Smarttune 1/2" (2 500 kg) lahko povzroči poškodbo notranjih komponent senzorja in prekine garancijo. Preobremenitev do 150 % kalibrirane obremenitve (tj. 3 750 kg) lahko povzroči trajno poškodbo senzorja in zahteva ponovno kalibracijo.

Kakšna je natančnost meritev obremenitve, ki jih zagotavlja senzor Smarttune 1/2"?

Senzor Smarttune 1/2" zagotavlja natančnost +/- 1 % ob kalibrirani obremenitvi. Ta natančnost je ohranjena v temperaturnem območju od 0 do 40 ºC.

Ali je senzor Smarttune 1/2" vodoodporen in odporen proti morskim pogojem?

Da, ohišje senzorja Smarttune 1/2" je izdelano iz acetala in ima razred IP67. Ta razred zagotavlja odlično odpornost proti vodi in prahu, zaradi česar je trdno za morske razmere.

Ali je treba upoštevati posebne varnostne ukrepe pri zamenjavi baterij Smarttune 1/2"?

Da, priporočamo, da baterije zamenjate v suhem in zaprtem prostoru, npr. pod palubo. Skrbno pazite, da ohranite nepoškodovanost tesnila pokrova baterije, saj morebitna okvara lahko povzroči vdor vode in trajne poškodbe, ki jih garancija ne pokriva. Ne uporabljajte baterij, ki niso standardne ali različnih velikosti. Poleg tega ne odšraufajte ali odstranjujte nobenega drugega pritrdilnega elementa razen tistih, ki so nujni za zamenjavo baterij, saj lahko poškodujete senzor in s tem prekršite garancijo.
