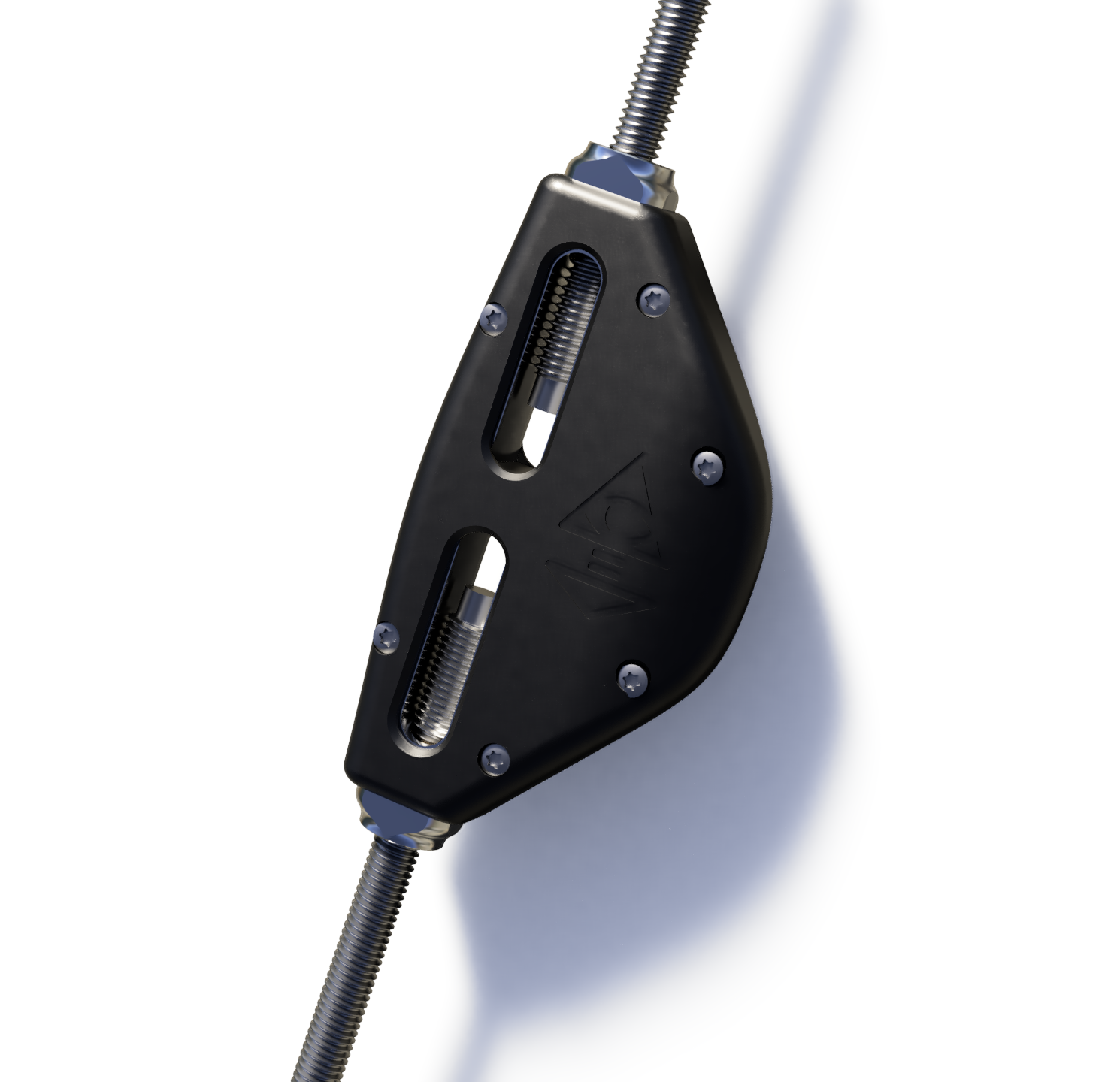

Smarttune 2 1/4" senzor napetosti ridoirja

CYCLOPS Smarttune² 1/4" je brezžični napenjalni senzor brez sidrišča, namenjen regatnim in križarjenim jadrnicam. Zagotavlja natančne in v realnem času merjene napetosti jadernega opaža. Njegov glavni namen je optimizacija oblike jader, izboljšanje tekmovalnih dosežkov ter povečanje varnosti na krovu z opozorilom pred preobremenitvijo jadernega opaža.

Namestitev Smarttune² 1/4" je zasnovana tako, da je enostavna in hitra. Zamenja obstoječe vijak-utrdilnike z imperialnim navojem. Postopek je naslednji:

Povoljnite vso napetost v podoporniku in vrv za glavni jadralni list, nato odstranite morebitne podlage na jamboru. Pritrdite vrv na trdno točko blizu krmila in jo napnite, dokler se vidi prosta dolžina etaža. Pritrdite še eno vrv kot varnost. Izmerite dolžino obstoječega etaža kot referenco. Odvijte obstoječi vijak-utrdilnik z ključi. Preverite, da je etaž varno pritrjen, preden ga popolnoma odklopite. Nanesite protivnetno maščobo na navoj Smarttune². V vijak etaža vijte Smarttune² v smeri urinega kazalca, nato na vijak krmila, dokler ne dosežete referenčne mere. Odstranite varnostne vrvice in vrvi. Senzor je pripravljen za prikaz podatkov.

Smarttune² 1/4" ima naslednje specifikacije:

Natančnost: ±1% največjega kalibriranega obremenitve.Kalibrirana obremenitev: 500 kg.Temperaturno območje delovanja: 0 do 40°C.Razsežnosti: 55 x 112 x 18 mm. Teža: 180 g.Materiali: Telo iz nerjavnega jekla 316L, navojni vložki iz medenine, ohišje iz acetala.Zaščita: Razred IP68 (zaščita pred dolgotrajnim potopom in prahom).Frekvenca podatkov: 1 Hz (na zahtevo prilagodljivo).

Smarttune² 1/4" ponuja večnamensko povezljivost:

Prenosna aplikacija: Vzpostavlja neposredno povezavo prek Bluetooth z mobilno aplikacijo Cyclops Marine, ki je na voljo za iOS in Android. Aplikacija omogoča prikaz podatkov v živo, shranjevanje in analizo po navigaciji.Elektronski sistemi na krovu: Za integracijo z elektronskimi sistemi na krovu (NMEA2000, NMEA0183, NKE, UDP, MQTT) je potrebna dodatna prehodna naprava Cyclops. Ta prehodna naprava omogoča prikaz obremenitev na kompatibilnih zaslonih glavnih proizvajalcev morskih elektronik.

Model Smarttune² 1/4" vsebuje notranjo LiPo baterijo. Ta baterija zagotavlja avtonomijo do 2.000 ur pri kontinuirni uporabi, kar ustreza približno 80 dnem. Baterijo je mogoče polniti brezžično, kar olajšava njeno vzdrževanje.

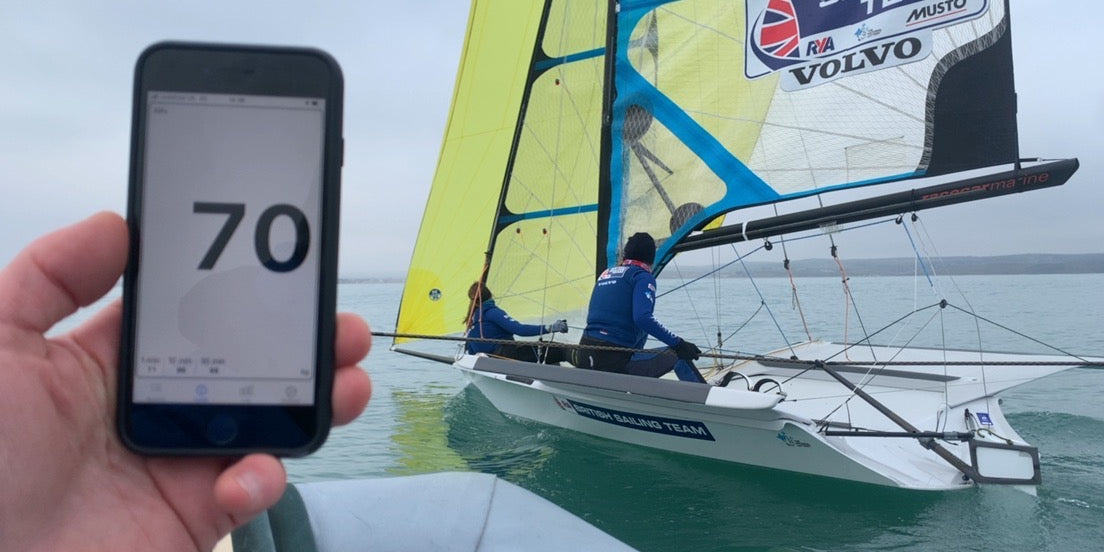

Mobilna aplikacija Cyclops Marine (Smart Fittings Manager) je na voljo za iOS in Android ter omogoča upravljanje vašega senzorja Smarttune² 1/4". Vsebuje naslednje funkcionalnosti:

Vizualizacija v realnem času: Prikaz obremenitev v živo.Zapisovanje podatkov: Shranjevanje sesij plovbe za kasnejšo analizo.Analiza: Pregled statistike obremenitev (minimum, maksimum, povprečje) in povprečij v 1, 10 in 30 minutah.Nastavitve: Spreminjanje enot prikazovanja obremenitve in števila pomembnih številk.Kontrola: Vklop in izklop senzorja ter ponovno konfiguriranje za višje frekvence osveževanja (do 10Hz).

Da, Smarttune² 1/4" je zasnovan tako, da odporuje zahtevnim morskim pogojem. Ima klasifikacijo IP68, kar zagotavlja popolno zaščito pred dolgočasnim potopom v vodi in pred prahom. Njegovo telo je izdelano iz nerjavnega jekla 316L z navojnimi vstavki iz medenine, ohišje pa je iz acetala. Materiali so izbrani zaradi svoje trdnosti in odpornosti proti koroziji.

Za zagotovitev pravilnega delovanja in vzdržljivosti vašega Smarttune² 1/4", je pomembno upoštevati naslednje točke:

Maksimalna delovna obremenitev (MWL): Nikoli ne presežite maksimalne delovne obremenitve senzorja (500 kg za ta model), saj lahko poškoduje notranjo instrumentacijo.Superobremenitev: Superobremenitev 150 % kalibrirane obremenitve (tj. 750 kg) lahko povzroči trajno poškodbo senzorja in zahteva ponovno kalibracijo.Priklop obremenitve: Senzor je zasnovan tako, da deluje le v natezni obremenitvi, pri čemer je obremenitev nanj prenešena preko vijakov v ridoirju. Izogibajte se aplikaciji obremenitve na plastično telo senzorja (na primer z zategovanjem jader okoli senzorja), saj lahko to povzroči napačne meritve.

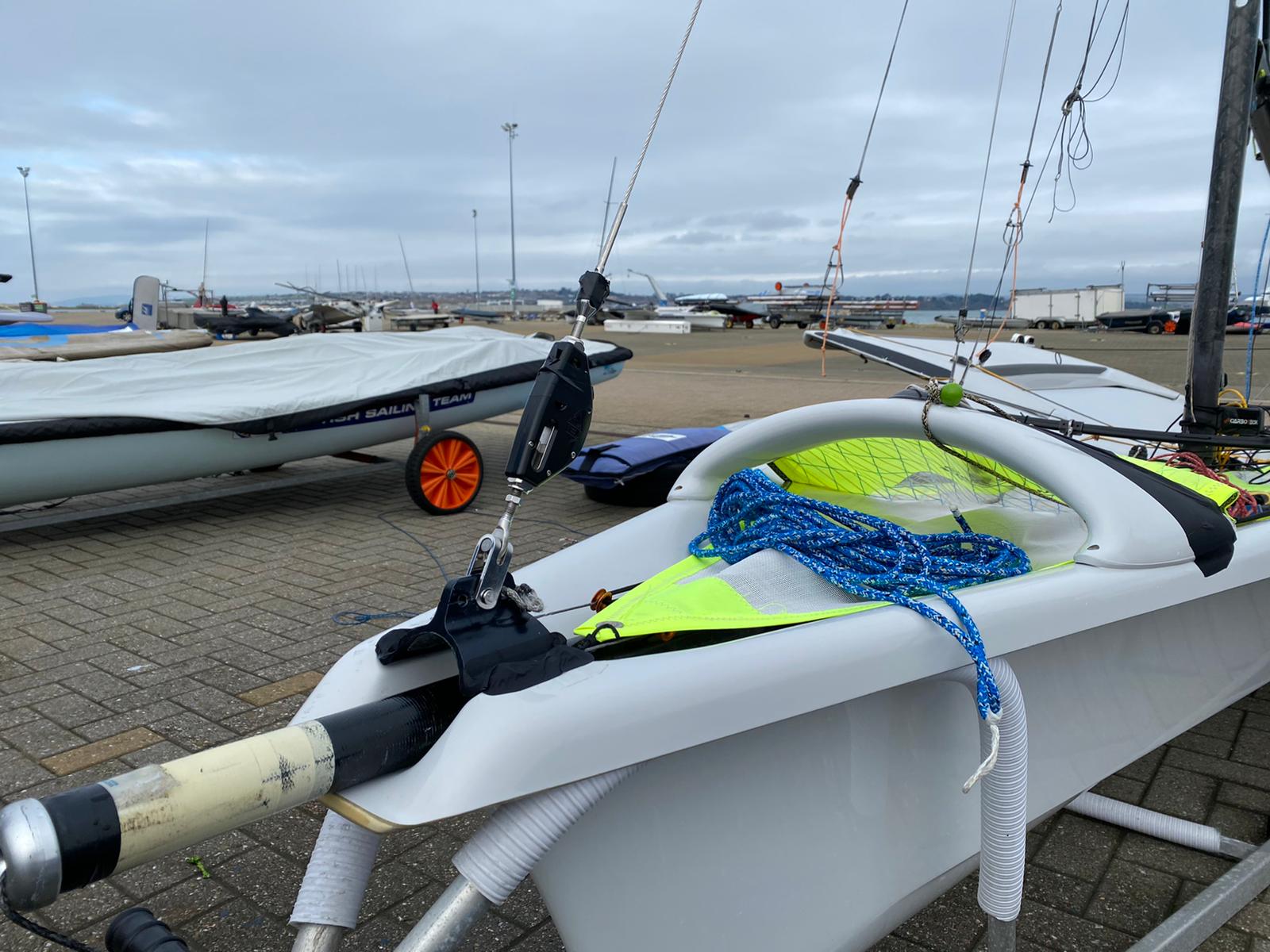

Smarttune² 1/4" je namenjen izključno nadomestitvi standardnih napenjalnih vijakov z imperialnim navojem 1/4". Uporablja se predvsem za stojne jermene, kjer omogoča merjenje napetosti za optimiranje oblike prednjih jader in ocenjevanje vpliva patarasa ter vrvice glavnega jadra na glavno jadro. Lahko se uporablja tudi na razpetih jermeneh za bolj natančno uravnoteženje jermene.

Da, model Smarttune² 1/4" je opremljen z vklopno-izklopno gumbom. Njegovo napajanje je mogoče upravljati tudi na daljavo prek mobilne aplikacije Cyclops Marine, kar zagotavlja dodatno fleksibilnost.
