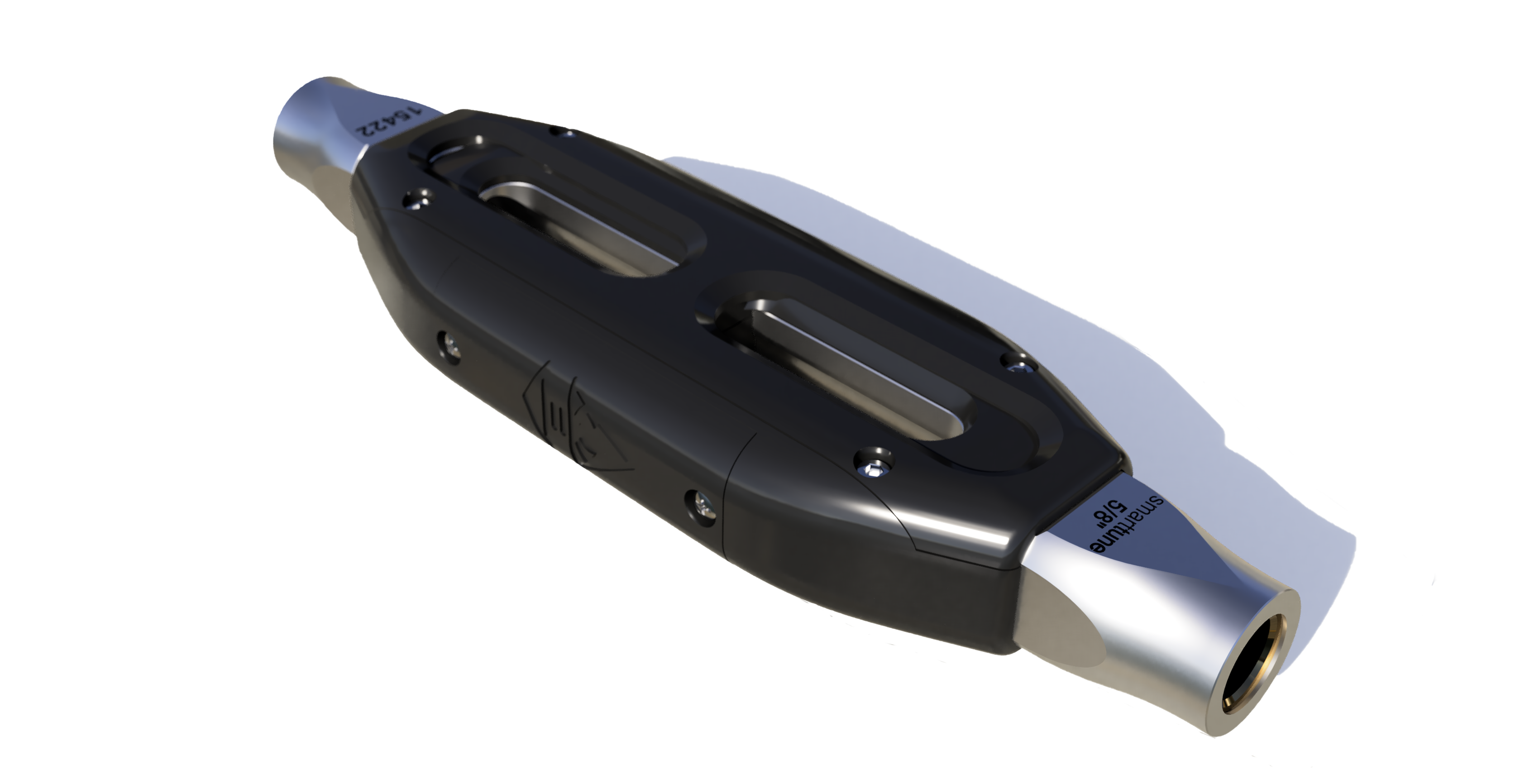

[CYCLOPS] Smarttune 5/8" capteur d'effort ridoir — vue 1

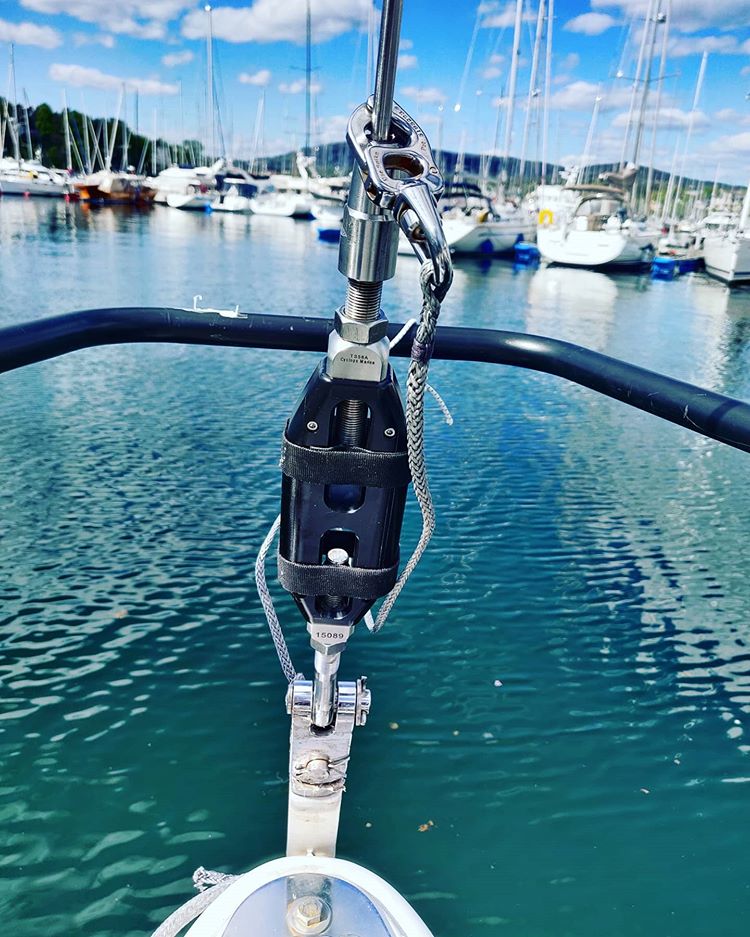

[CYCLOPS] Smarttune 5/8" capteur d'effort ridoir — vue 2

[CYCLOPS] Smarttune 5/8" capteur d'effort ridoir — vue 3

Smarttune 5/8" senzor napetosti ridoirja

Prenos brezplačen od 150 € v Franciji
Odobreno prevzem pri Skysat

Po meri nameščeno

Zauprite Skysat pri namestitvi opreme na krov.

Vprašaj za ponudbo

Nameščalci v vaši bližini

z našim omrežjem pooblaščencev za nameščanje

Išči nameščevalca

Servisna podpora

Izberite dodatno pomoč pri namestitvi

Prihranek 5%

Cyclops Marine

TS05

Smarttune 5/8" senzor napetosti ridoirja

CYCLOPS Smarttune 5/8" je brezžični napenjalni senzor bremena, ki meri obremenitev jadrnega opaža v realnem času z natančnostjo ±1%. Idealno orodje za optimizacijo oblike jader in povečanje varnosti. Povezuje se prek Bluetoothja z aplikacijo ali pa se z opcijsko vmesno napravo integrira v sistem ladijske elektronike. Priloženo je eno krilo, napajano z dvema AAA baterijama (vključene v paketu).

Javni cenikUporabite profesionalni cenik

2.272,02€

2.272,02€ ~~2.391,60€~~

DDV vključen Dostava se izračuna ob plačilu.

Prenos brezplačen od 150 € v Franciji
Odobreno prevzem pri Skysat

Po meri nameščeno

Zauprite Skysat pri namestitvi opreme na krov.

Vprašaj za ponudbo

Nameščalci v vaši bližini

z našim omrežjem pooblaščencev za nameščanje

Išči nameščevalca

Servisna podpora

Izberite dodatno pomoč pri namestitvi

Tehnične značilnosti

Delovna napetost	3
Tipična poraba električne energije	0,0003125
Širina izdelka	65
Višina izdelka	230
Globina izdelka	31
IP razred	IP67
Združljivost z vodilo	NMEA 2000,NMEA 0183,NKE,UDP,MQTT
Tip montaže	Zamenjava napetostnega vijaka
Linearnost	±1%
Vrsta izhoda senzorja	Brezžično (Bluetooth) v aplikacijo/vratar
Vrsta povezave senzorja	Brezžično (Bluetooth)
Vrsta senzorja	Napetostni senzor
Združljivost senzorja	Aplikacija Cyclops Marine (iOS/Android), Vakaros Atlas 2, Sailmon MAX, elektronski sistemi ladijskega krmilnega pulta preko prehodne naprave
Izhod podatkov	Napetostni podatki
Hitrost posodabljanja	1 Hz (prilagodljivo)
Območje delovnih temperatur	0 do 40 °C
Working Load Limit	3800
Breaking Load	9500 kg
Thread Size	5/8
Measurement Accuracy	±1%
Wireless Protocol	Bluetooth
Življenjska doba baterije	11520
Teža	0.62
Dimenzije izdelka	65x230x31
Material	Acetal, nerjavno jeklo 316L, vložki iz medenine
App Features List	Živo prikazovanje,Zapisovanje podatkov,Funkcija Load Talk
Compatible Mobile Os	iOS,Android
Compatible Vessel Categories	Jadrnice, Športni čolni, Jadrni jahti, Kite surfing, Zvitni jadrniki, Klasični jadrniki, Križarji, Multikaterji, Superjahte
Country Of Manufacture	Združeno kraljestvo
Gateway For Nmea Required	Da
Installation Ease	enostavno
Rigging Application Points	Étais,Pataras,Haubans,Diagonale
Safety Benefit	Preprečevanje okvar opreme in povečanje varnosti z realnim časovnim spremljanjem obremenitev.
Thread Diameter Mm	15.88
Brezžična povezanost	Bluetooth

Naroči

33,56€ ~~35,34€~~

DDV vklj.

Naroči

Podrobni opis

Namenjen natančnemu merjenju napetosti jadernega opremljenja, je CYCLOPS Smarttune 5/8" brezžični senzor ridoirja s tehnologijo Bluetooth. Dimenzioniran je z navojem 5/8" (15,88 mm) in je namenjen zamenjavi obstoječih ridoirjev za zagotavljanje podatkov o obremenitvi v realnem času.

Natančnost in zmogljivost

Smarttune 5/8" ponuja kalibrirano merjenje obremenitve do 3 800 kg (3,8 tone), z obremenitvijo preloma 9 500 kg. Njegova natančnost je ±1% maksimalne delovne obremenitve v temperaturnem območju od 0 do 40 °C. Ti podatki omogočajo jadralcem fino uravnavanje napetosti jadernega opremljenja, kar optimira obliko jader in izboljšuje zmogljivost čolna tako v tekmovalnem kot tudi v križarjenju. Posebej je primeren za jadra, patarase, haubane in diagonalke na različnih plovilih, od olimpijskih jadrnic do superjah.

Dokumentacija

Type	Nom
	marine_letak_2024_pdf.pdf
	Copy of App Guide Issue 9 EN.pdf
	Copy of smarttune Vodnik številka 11 EN.pdf
	Copy of App Guide Issue 9 FRA.pdf
	Copy of smarttune guide Issue 9 FR.pdf

Mnenje strokovnjaka

« Orodje CYCLOPS Smarttune 5/8": natančnost in varnost pri nastavljanju jadernega opreme »

CYCLOPS Smarttune 5/8" je strateški orodje za zahtevne jadralce, bodisi regatiste bodisi lastnike hitrostnih jahat. Njegova sposobnost zagotavljanja meritev napetosti opreme v realnem času z natančnostjo ±1% spremeni nastavljanje ladje iz ugibanja v znanost. Za jadrnice srednje do velike velikosti, ki zahtevajo fino upravljanje s prečo, patarasom ali vanti, omogoča ta senzor natančno ponavljanje nastavitev, kar je ključno za optimiranje oblike jader in povečanje hitrosti.

Vgradnja Smarttunea je zasnovana tako, da je retrofitu enostavna, saj nadomesti obstoječo napenjalnico. Ta mehanska enostavnost ne sme prikriti pomembnosti skrbne namestitve in dobrega poznavanja obremenitev opreme, da se prepreči morebitna strukturana ali notranja poškodba. odsotnost fizičnega gumbčka za vklop/izklop na tem modelu pomeni, da je upravljanje napajanja mogoče le prek aplikacije, kar je treba upoštevati pri avtonomiji in obdobjih daljšega mirovanja. Prednost napajanja z AAA baterijami je enostavno zamenjevanje v terenskih pogojih.

Njegova vrednost je v ponovljivosti nastavitev, ključnem dejavniku na tekmovanjih. Brezžična povezljivost, bodisi neposredno z pametnim telefonom bodisi preko NMEA 2000 prehodnika za popolno integracijo v navigacijske sisteme, nudi fleksibilnost pri prikazovanju in analizi. Za podrobno analizo in integracijo v celotne podatke o zmogljivosti ladje je prehodnik priporočljiv dodatek. V smislu varnosti je nadzor obremenitev velikega pomena za preprečevanje poškodb opreme, zlasti ko je ladja izpostavljena svojim mejam. Obvezno je spoštovati maksimalno delovno obremenitev, da se ohrani kalibracija in življenjska doba senzorja.

Durabilité

Facilité d'installation

Rapport performance / prix

Plačilo in varnost

Vaše plačilne informacije in podatki so obdelani na varen način.

Smarttune 5/8" senzor napetosti ridoirja

2.272,02€

2.272,02€ ~~2.391,60€~~

Pogosta vprašanja

Potrebujete pomoč? Kontaktirajte nas

Kaj je senzor Cyclops Smarttune 5/8"?

Smarttune 5/8" je brezžični senzor za sidrne vijake, namenjen natančnemu in v realnem času merjenju napetosti sidrne opreme. Vsebuje tehnologijo Bluetooth in je namenjen zamenjavi obstoječih sidrnih vijakov za zagotavljanje podatkov o obremenitvi v živo. Naprava pomaga jadralcem optimizirati obliko jader, izboljšati učinkovitost ladje in povečati varnost z nadzorom obremenitev sidrne opreme.

Kateri so glavni tehnični podatki naprave Smarttune 5/8"?

Navoj: 5/8" (15,88 mm)Naložena obremenitev: 3 800 kgPorušitvena obremenitev: 9 500 kgNatančnost: ±1% od največje delovne obremenitve v temperaturnem območju od 0 do 40 °CTeža: 620 gDimenzije: 65x230x31 mmMateriali: acetal, nerjavno jeklo 316L in navojni vložki iz medenineZatesnjenost: IP67

Kako namestiti senzor Smarttune 5/8" na svojo ladjo?

Namestitev Smarttune 5/8" zahteva zamenjavo obstoječega ridoirja. Glavne koraki so:

Povsem sprostiti pataras in šot pri glavni jadrnici, odstraniti klinaste podlage pod jamborom in odviti jambor, če je potrebno. Varnostno zategniti drizno na trdno točko blizu kadenja in jo napeti, da se v etaju ustvari vidna proga. Varnostno zategniti še eno drizno. Odstraniti razcepne zavore ali Velcro s čepov obstoječega ridoirja. Izmeriti dolžino etaža za referenco (npr. razdalja med konci čepov znotraj ridoirja). Varnostno zavezati etaj z vrvjo na trdno točko. Odviti obstoječi ridoir. Nanesti protikorozijsko mast na navoj Smarttune. Pravilno usmeriti Smarttune proti kadenju (številke modela/serije morajo biti berljive). Vzvijati Smarttune na čep etaža v smeri urinega kazalca, nato na čep kadenja, dokler se ne doseže referenčna meritev. Ponovno namestiti razcepne zavore ali Velcro, nato odstraniti vrv in varnostne drizne.

Kateri tip baterij uporablja Smarttune 5/8" in kolikšna je njihova avtonomija?

Smarttune 5/8" uporablja dva AAA baterijčka. Njihova življenjska doba je približno 16 mesecev. Priporočamo jih menjati v suhem in zaprtem prostoru, kot je pod palubo, in uporabljati standardne AAA baterijčke. Senzor bo prikazal 0.00 kot polnitev, ko bo potrebno baterijčke zamenjati.

Koliko je največja merljiva obremenitev pri Smarttune 5/8"?

Smarttune 5/8" je kalibriran za največjo obremenitev 3 800 kg (3,8 tone). Njegova lomna obremenitev je 9 500 kg. Prekomerna obremenitev nad največjo delovno obremenitvijo lahko poškoduje senzor, zato je izredno pomembno, da te vrednosti ne presežete.

Ali je Smarttune 5/8" vodotesen?

Da, ohišje naprave Smarttune 5/8" ima razred IP67, kar pomeni, da je odporno na začasno potopitev in zaščiteno pred prahom. Vendar je ključno ohranjati nepoškodovanost tesnilnega obroča pokrova baterije, da se zagotovi vodotesnost.

Kaj se zgodi, če presežem največjo dovoljeno obremenitev sistema Smarttune 5/8"?

Prekomerno obremenitev maksimalnega delovnega obremenitve (MWL) senzorja Smarttune 5/8" lahko povzroči trajno škodo notranji instrumentaciji senzorja. Prekomerna obremenitev 150% od kalibriranega obremenitve lahko zahteva ponovno kalibriranje. Takšna škoda ali ponovno kalibriranje zaradi preobremenitve lahko prekliče garancijo izdelka.

Ali lahko Smarttune 5/8" uporabljam na kateremkoli delu mojega jadrnega opreme?

Smarttune 5/8" je posebno primeren za sidrne jeklene vrvi, pataras, jeklene vrvice in diagonalne jeklene vrvi. Namenjen je izključno za merjenje napetosti, pri čemer se obremenitev prenaša preko vijakov v napenjalniku. Vsa obremenitev, ki deluje na plastično telo senzorja (na primer stiskanje zaradi tesno navitih jader okoli senzorja), lahko povzroči nepredvidljive ali napačne meritve. Senzor bo ponovno pravilno poročal o obremenitvi, ko bo stiskanje odstranjeno, pod pogojem, da plastično telo ni fizično poškodovano.

Kako upravljati Smarttune 5/8" z aplikacijo za pametne telefone?

Aplikacija Cyclops Marine (Smart Fittings Manager) za iOS in Android vam omogoča:

Prikazovanje obremenitev v realnem času.Zapisovanje podatkov o obremenitvi za analizo po navigaciji.Uporabo funkcije 'Load Talk' za poslušanje obremenitev preko slušalk.Ponovno konfiguriranje senzorjev za višje frekvence osveževanja (do 10 Hz).Vklop ali izklop senzorja.Spreminjanje enot prikazovanja in števila pomembnih števk.Eksportiranje datotek z zapisi v formatu .csv, vključno z lokalnim časom in podatki GPS.
