Sleipner

PR816

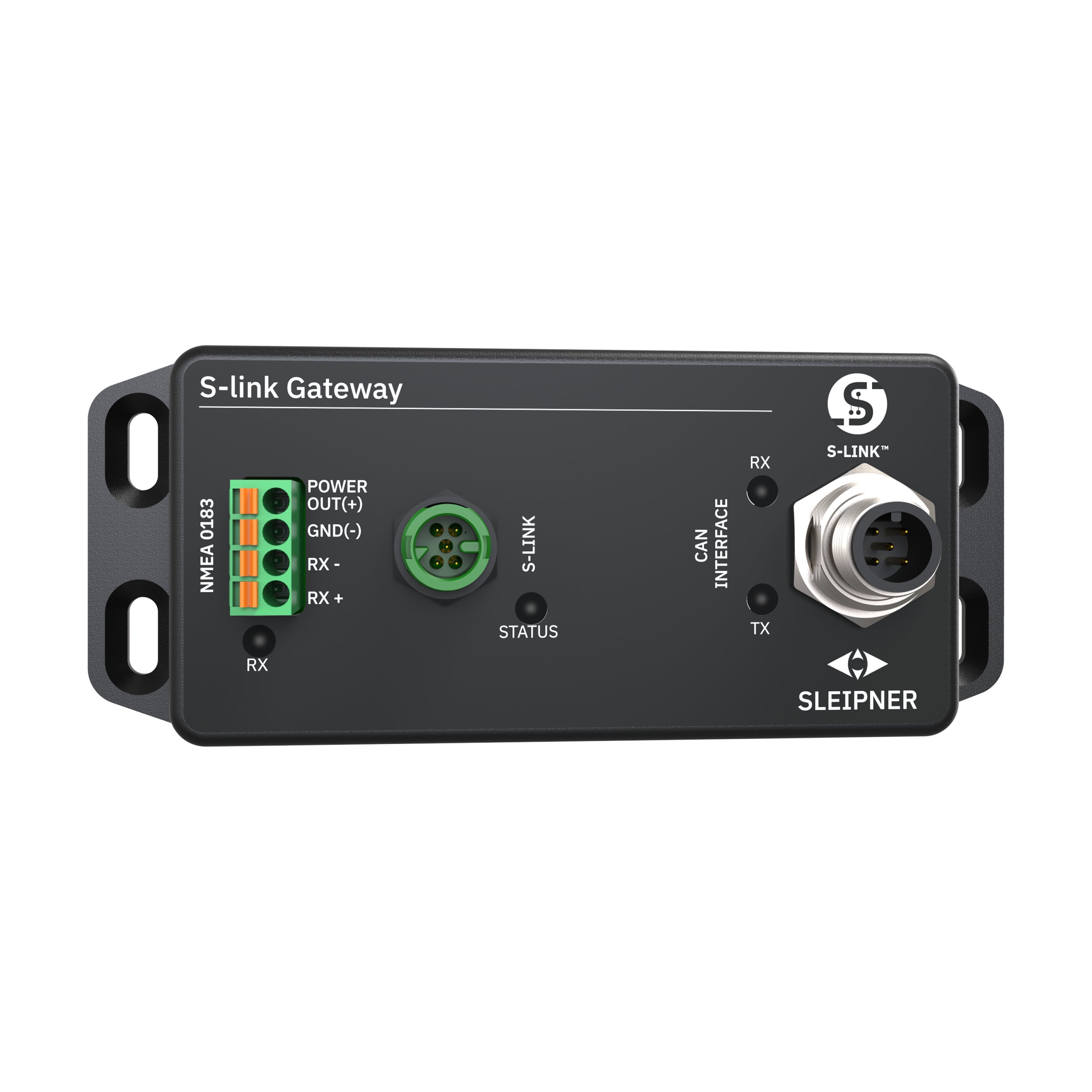

Vmesnik S-LINK GW-1

null

Javni cenikUporabite profesionalni cenik

482,17€

482,17€ ~~517,34€~~

DDV vključen Dostava se izračuna ob plačilu.

Na zalogi

Prenos brezplačen od 150 € v Franciji
Odobreno prevzem pri Skysat

Po meri nameščeno

Zauprite Skysat pri namestitvi opreme na krov.

Vprašaj za ponudbo

Nameščalci v vaši bližini

z našim omrežjem pooblaščencev za nameščanje

Išči nameščevalca

Servisna podpora

Izberite dodatno pomoč pri namestitvi

Tehnične značilnosti

Namembnost izdelka	Vmesnik za povezavo NMEA2000® naprav in NMEA0183 GPS anten v S-Link vodilo.
Združljiv z NMEA 2000	Oui
Ekvivalentno obremenitev NMEA 2000 (LEN)	1 LEN
Območje delovne napetosti	8-31 V DC
IP razred	IP65
Območje delovnih temperatur	-15 °C do +55 °C
Teža	0.2
Komunikacijski protokol	NMEA 2000, S-Link, NMEA0183
Document Id Reference	3057
Document Revision Number	13
Manual Language	SI
Manual Publication Year	2025
Nmea0183 Version Support	3.01 in več

Podrobni opis

Vmesnik Sleipner S-LINK GW-1 je naprava certificirana za NMEA2000®, namenjena povezovanju opreme na CAN vodilu NMEA2000® z omrežjem S-Link na plovilu. Omogoča tekočo komunikacijo med različnimi morskimi elektronskimi sistemi, kot so upravljalniki z žiroskopi, GPS antene, motorni sistemi in avtopiloti, z propelerji in drugo kompatibilno opremo Sleipner.

Povezljivost CAN NMEA2000®

Opremljen z moškim vtičnikom M12, vmesnik GW-1 zagotavlja povezavo NMEA2000®. Ta modul ne zagotavlja napajanja vodilu CAN; povezana oprema mora biti napajana ločeno. Na vodilu CAN so potrebni zaključni uporniki, saj jih vmesnik GW-1 ne vsebuje. Liniji CAN-L in CAN-H sta galvansko ločeni, da preprečijo motnje. Za povezavo je zahtevan standardni kabel mikro NMEA2000®.

Vmesnik NMEA0183 za GPS

S-LINK GW-1 vključuje tudi posvečen vmesnik NMEA0183 za GPS antene. Podpira hitrosti prenosa 4800 in 38400, ki se samodejno konfigurirajo. Vmesnik je združljiv s stavki $GxRMC vseh sistemov za določanje položaja. Vtič V OUT lahko napaja eno GPS anteno z maksimalno tokom 100 mA, zaščiteno z notranjim varovalkom. Napetost V OUT ustreza napetosti vodila S-Link.

Napredno upravljanje podatkov GNSS

Prehodni sistem GW-1 vključuje funkcijo prioritetnega obravnavanja signalov GNSS anten. Prioritetno zaporedje je naslednje: NMEA0183 s hitrostjo osveževanja 100 ms, sledijo NMEA2000®, nato NMEA0183 s hitrostjo osveževanja 1000 ms. Če je na vodilu NMEA2000® prisotnih več anten, bo GW-1 na S-Link poslal le en GPS signal. Če je prisotnih več GW-1 z GNSS signali, bodo prioritetno obravnavali tip antene po zgoraj navedenem zaporedju, pri čemer bo le en GW-1 oddajal GNSS signale na vodilo S-Link. Ta funkcija zahteva firmware V1.021 ali novejši.

Napajanje in tehnične specifikacije

Vmesnik Sleipner S-LINK GW-1 se napaja neposredno iz vodila S-Link, kar odpravlja potrebo po zunanjem viru napajanja. Deluje v napetostnem območju 8 do 31 V DC in tehta 0,2 kg. Sistem podpira različne PGN NMEA2000®, vključno s podatki o položaju GPS (129025, 129026, 126992, 129029), motorne parametre (127488), prenos (127493), smer plovila (127250), krmilo (127245) in podrobno stanje DC (127506).

Dokumentacija

Type	Nom
	EN - Sleipner S-Link Gateway installation manual
	Documentation Sleipner — INTERFACE S-LINK

Mnenje strokovnjaka

« Vmesnik S-LINK GW-1: integracija NMEA2000® za sisteme Sleipner »

Vmesnik Sleipner S-LINK GW-1 je ključna prehodna naprava za vsak sistem navigacije, ki želi integrirati opremo NMEA2000® v okolje S-Link podjetja Sleipner. Njegova osnovna funkcija je združevanje bistvenih podatkov iz virov NMEA2000®, kot so podatki GPS, parametri motorja ali podatki avtopilota, da jih naredi dostopne propelerjem in drugim pripomočkom, ki jih nadzoruje S-Link. To omogoča povečano sinergijo med različnimi komponentami na krovu, kar optimira odzivnost ukazov in natančnost manevriranja.

V smislu nameščanja se GW-1 odlikuje po preprostosti. Ker je napajan neposredno iz vodila S-Link, ne zahteva ločene električne povezave, kar zmanjšuje kabliranje in potencialne točke okvar. Galvanska izolacija vmesnikov CAN in NMEA0183 je pomembna prednost za zanesljivost v morskem okolju, saj ščiti sisteme pred masnimi zankami in preobremenitvami napetosti. Pomembno je, da se upoštevajo zunanji zaključni uporniki za vodilo CAN NMEA2000®, ker niso vgrajeni v modul. Ta komponenta je zato relevantna izbira za integratorje, ki želijo razširiti zmogljivosti svoje mreže S-Link z obstoječo ali prihodnjo opremo, ki ustreza standardu NMEA2000®.

Durabilité

Facilité d'installation

Rapport performance / prix

Plačilo in varnost

Vaše plačilne informacije in podatki so obdelani na varen način.

Vmesnik S-LINK GW-1

482,17€

482,17€ ~~517,34€~~

Pogosta vprašanja

Potrebujete pomoč? Kontaktirajte nas

Kateri je namen vmesnika Sleipner S-LINK GW-1?

Vmesnik Sleipner S-LINK GW-1 je prehodna naprava s certifikatom NMEA2000®, zasnovana za povezavo naprav, ki uporabljajo CAN vodilo NMEA2000® z vodilom S-Link podjetja Sleipner. Omogoča integracijo in komunikacijo med tema dvema sistemoma.

Katerim komunikacijskim omrežjem lahko vmesnik GW-1 povežem?

Vmesnik GW-1 je predvsem zasnovan za povezavo:

CAN vodilo NMEA2000®, ki omogoča integracijo opreme, kot so motorni sistemi, GNSS antene, krmilne ročice, sistemi DP in avtopiloti. S-Link vodilo podjetja Sleipner, ki je lastno omrežje za komunikacijo propelerjev in drugih pripomočkov Sleipner.

Ali je vmesnik GW-1 odvisen od zunanjega električnega napajanja?

Ne, vmesnik GW-1 je neposredno napajan preko vodila S-Link. Za njegovo delovanje ni potrebna nobena dodatna zunanja napajanja.

Ali moram dodati zaključne upornike na CAN NMEA2000 vodilo, ki je povezano z GW-1?

Da, na CAN vodilu NMEA2000 so potrebne zaključne upornosti. Vmesnik GW-1 nima vgrajenega zaključnega upora na izhodu moškega konektorja M12, zato je nujno zagotoviti pravilno zaključitev vodila v skladu s specifikacijami NMEA2000®.

Ali lahko vmesnik GW-1 povežemo z GPS anteno NMEA0183?

Da, vmesnik GW-1 ima namensko povezavo NMEA0183. Omogoča napajanje ene same GPS antene NMEA0183 z največ 100 mA (zaščiteno s notranjim varovalom). Podprta so hitrostna razmerja 4800 in 38400 bitov na sekundo, ki se prepoznavajo samodejno. Upravlja z vstavki $GxRMC vseh sistemov za določanje lege.

Kako vmesnik GW-1 upravlja prednost med večimi viri GNSS signalov?

Vmesnik GW-1 uporablja zaporedje prioritet za GNSS signale, da določi, kateri signal naj se uporabi:

NMEA0183 antene z osveževalno hitrostjo 100 ms. NMEA2000® vire. NMEA0183 antene z osveževalno hitrostjo 1000 ms. Če je prisotnih več NMEA2000® anten, bo GW-1 na S-link poslal le en GPS signal. Če več vmesnikov GW-1 prejema GNSS signale, bodo prioritetno obravnavali vrsto antene po tem seznamu in le en vmesnik GW-1 bo oddajal GNSS signale na S-link vodilu (zahteva firmware GW-1 V1.021 ali novejši).
