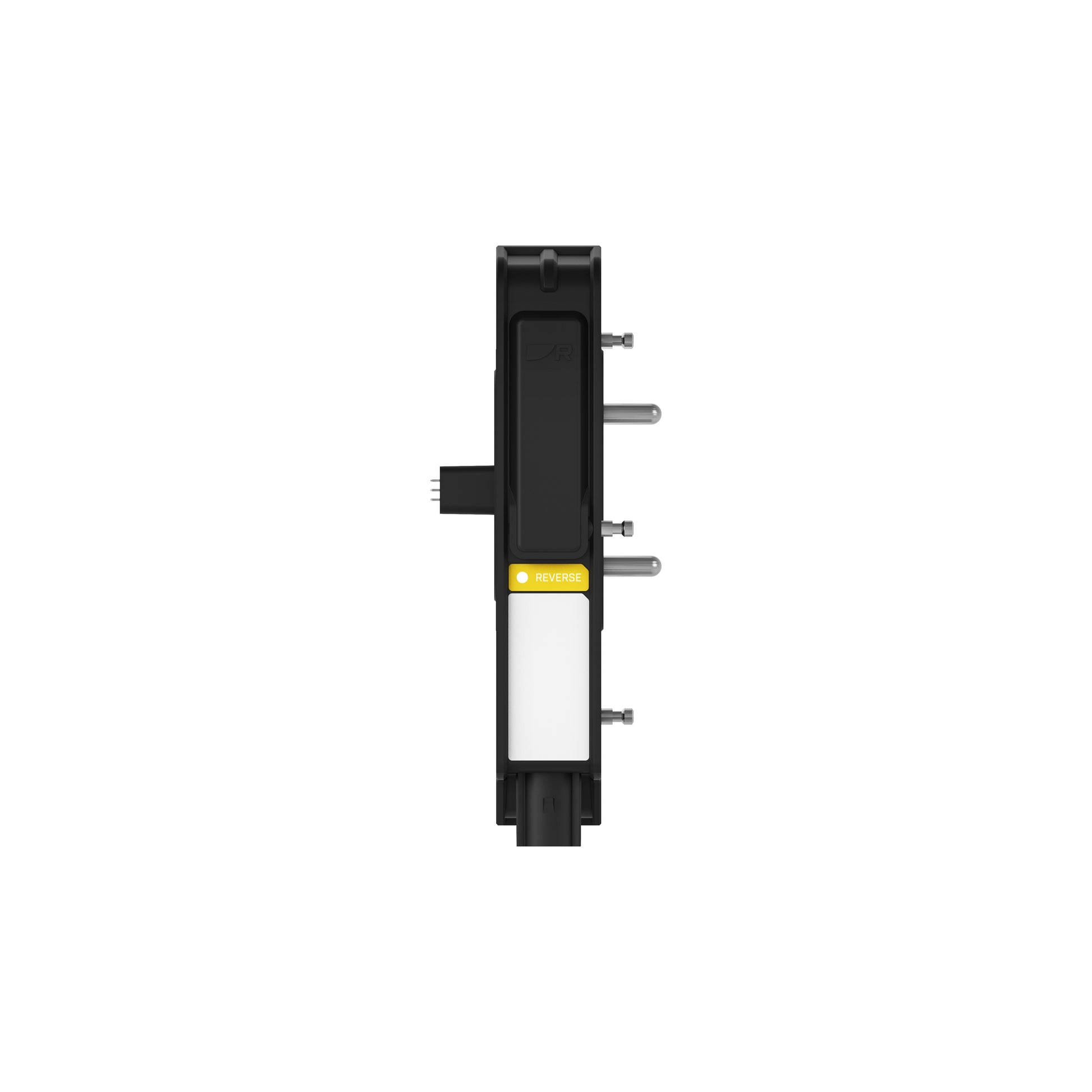

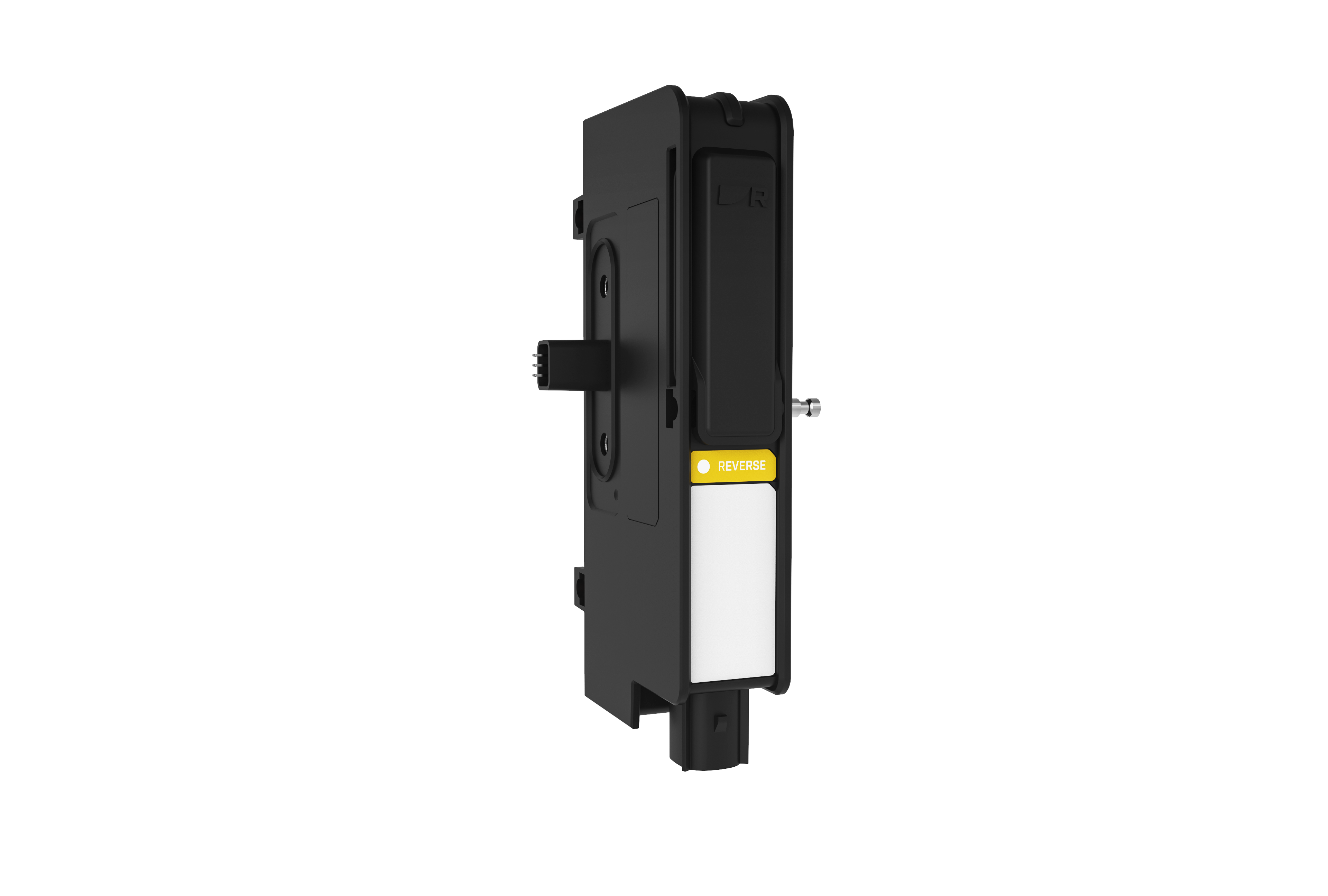

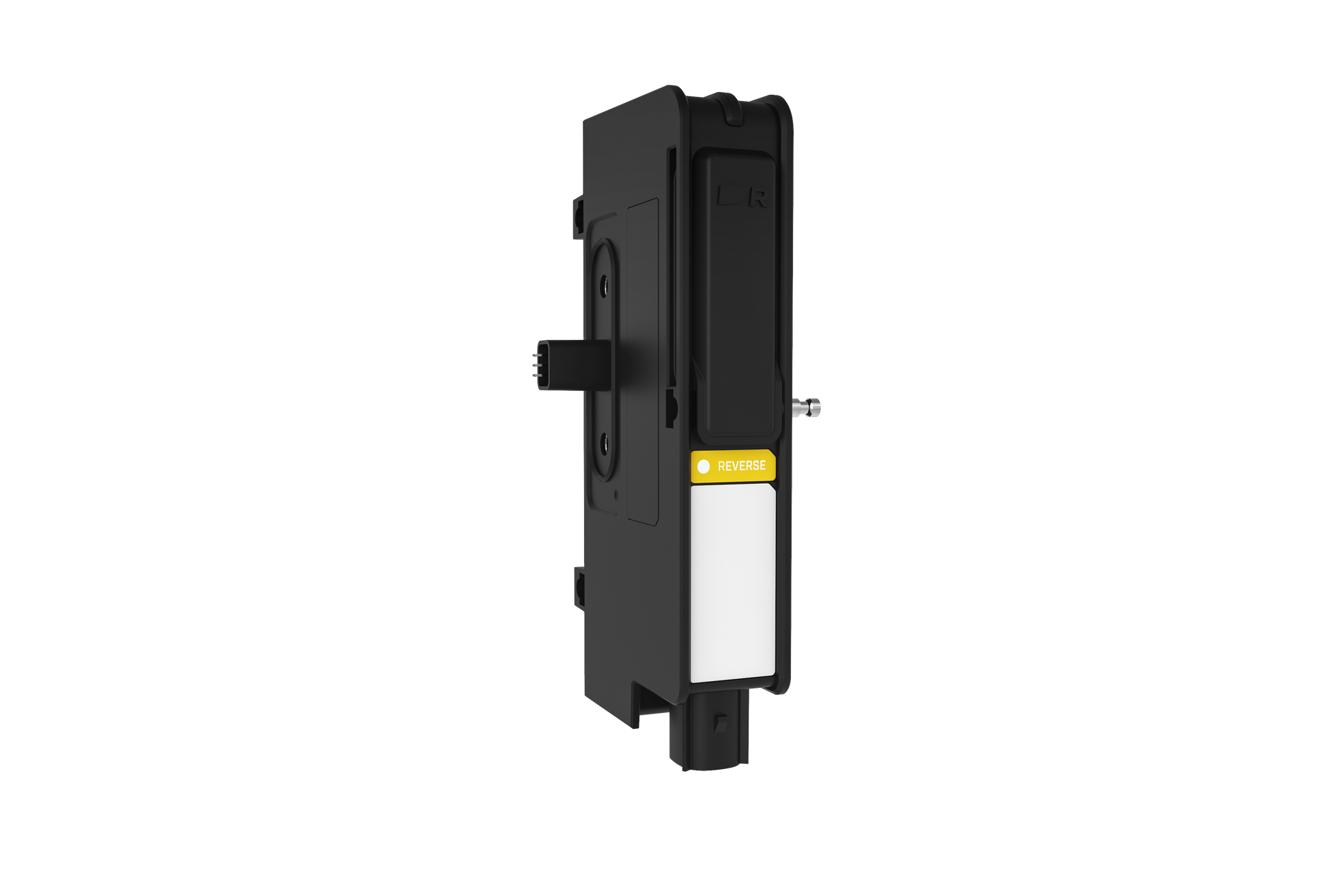

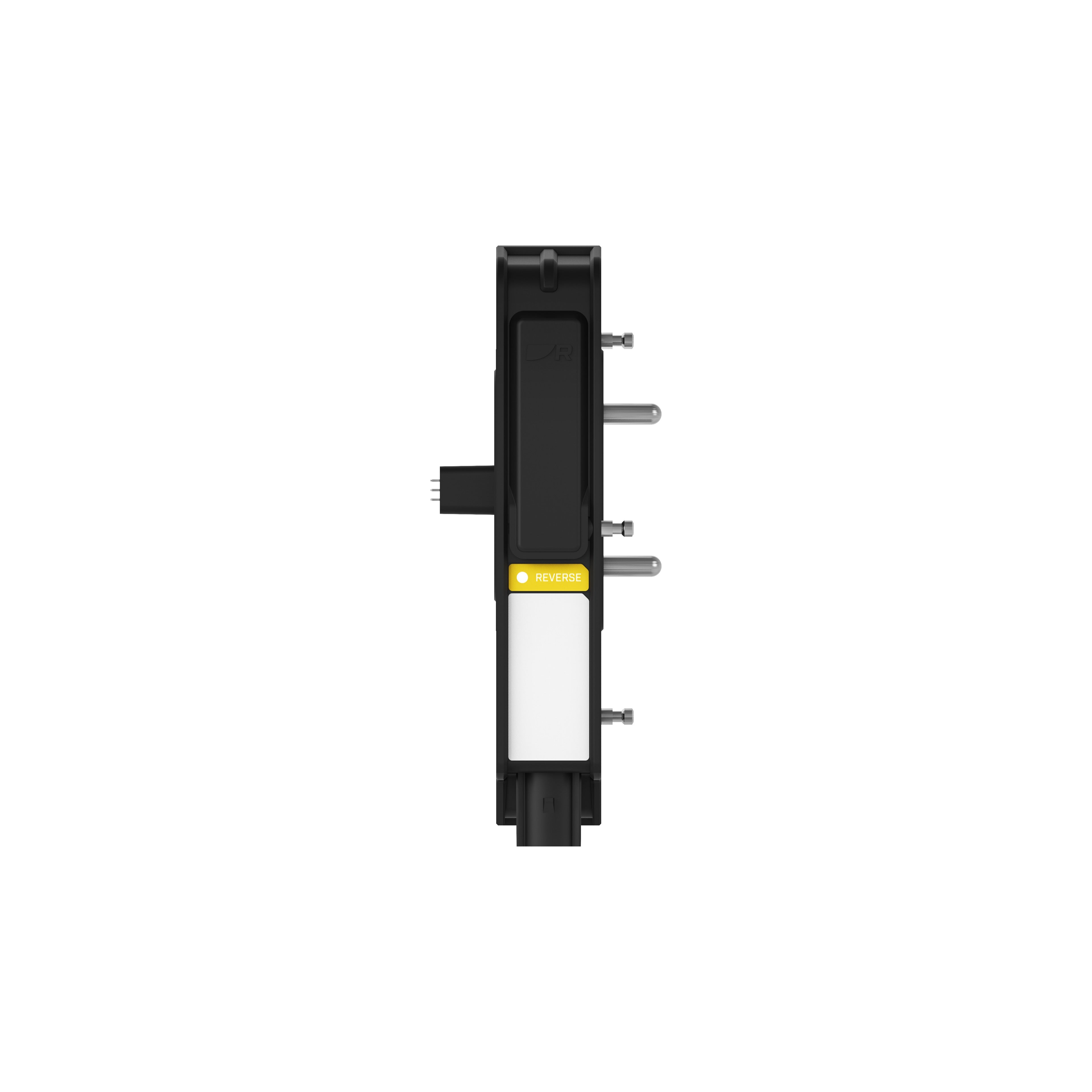

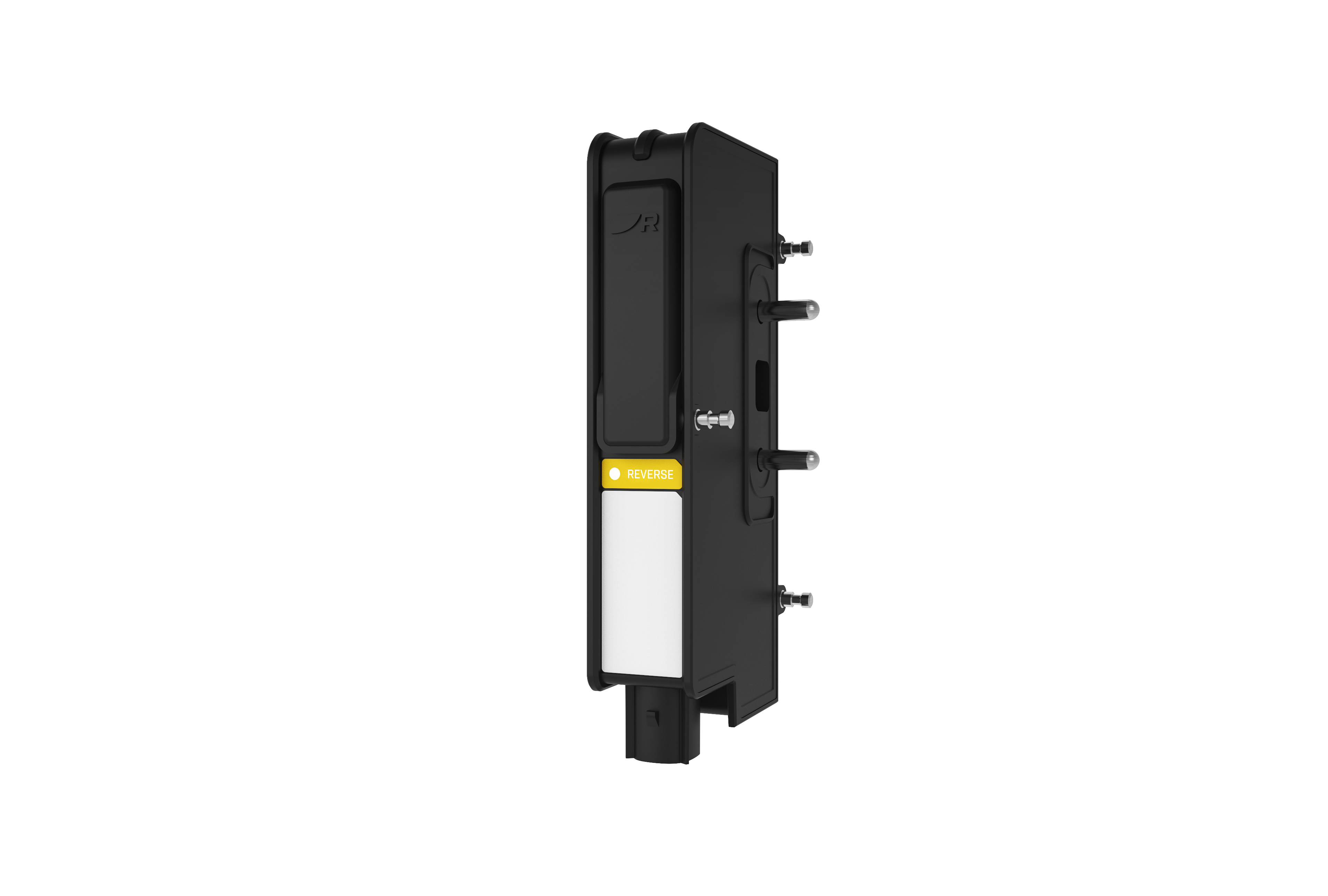

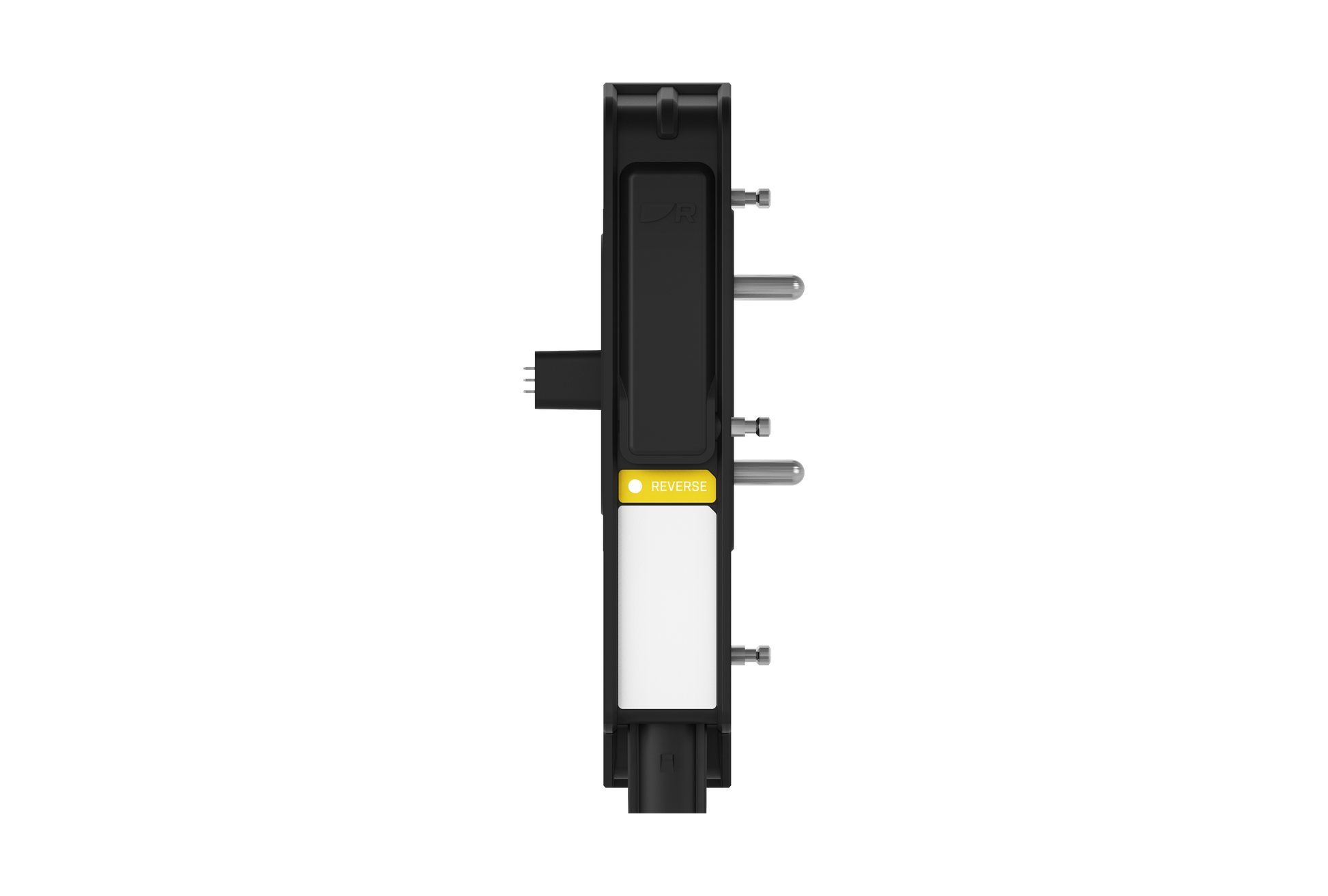

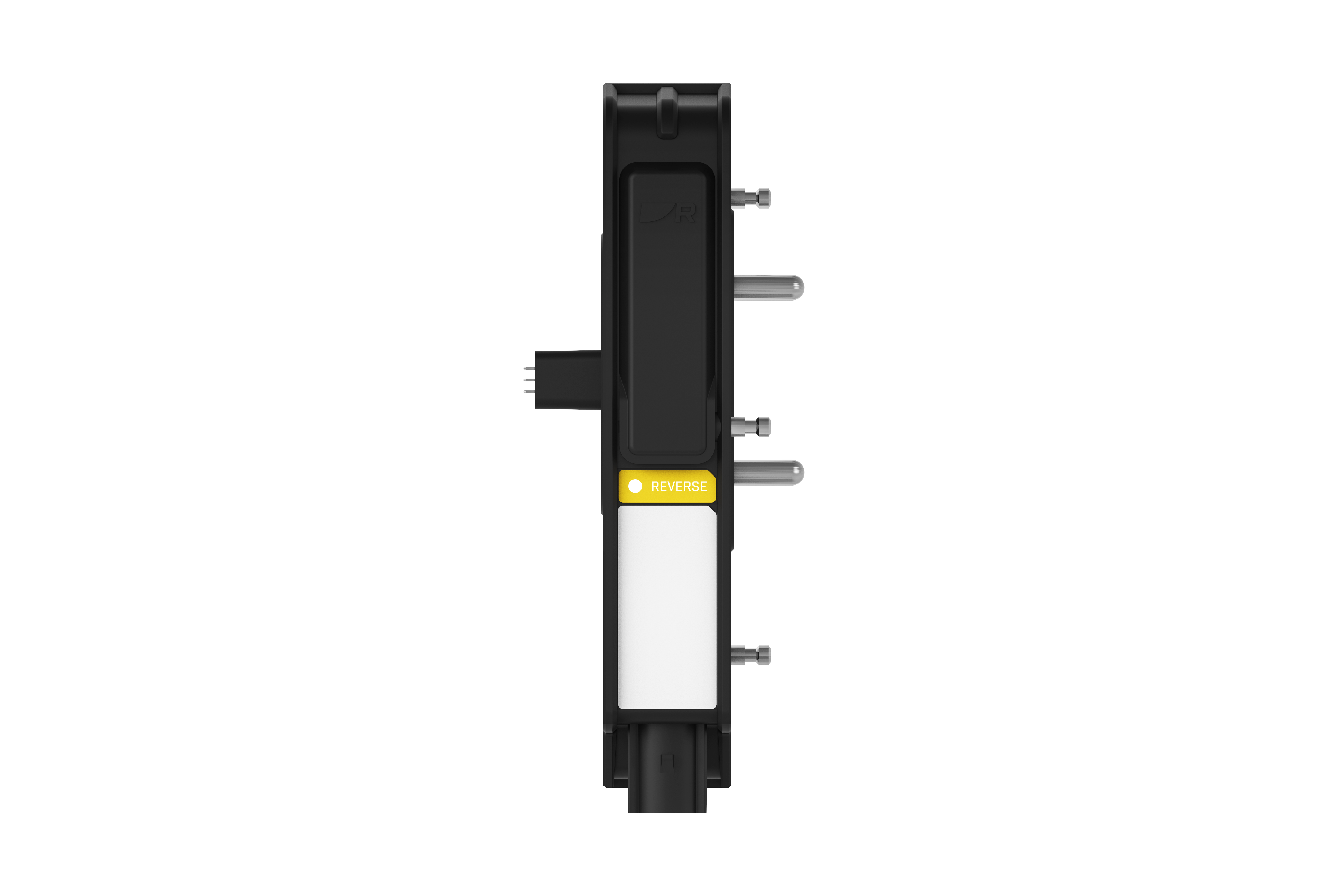

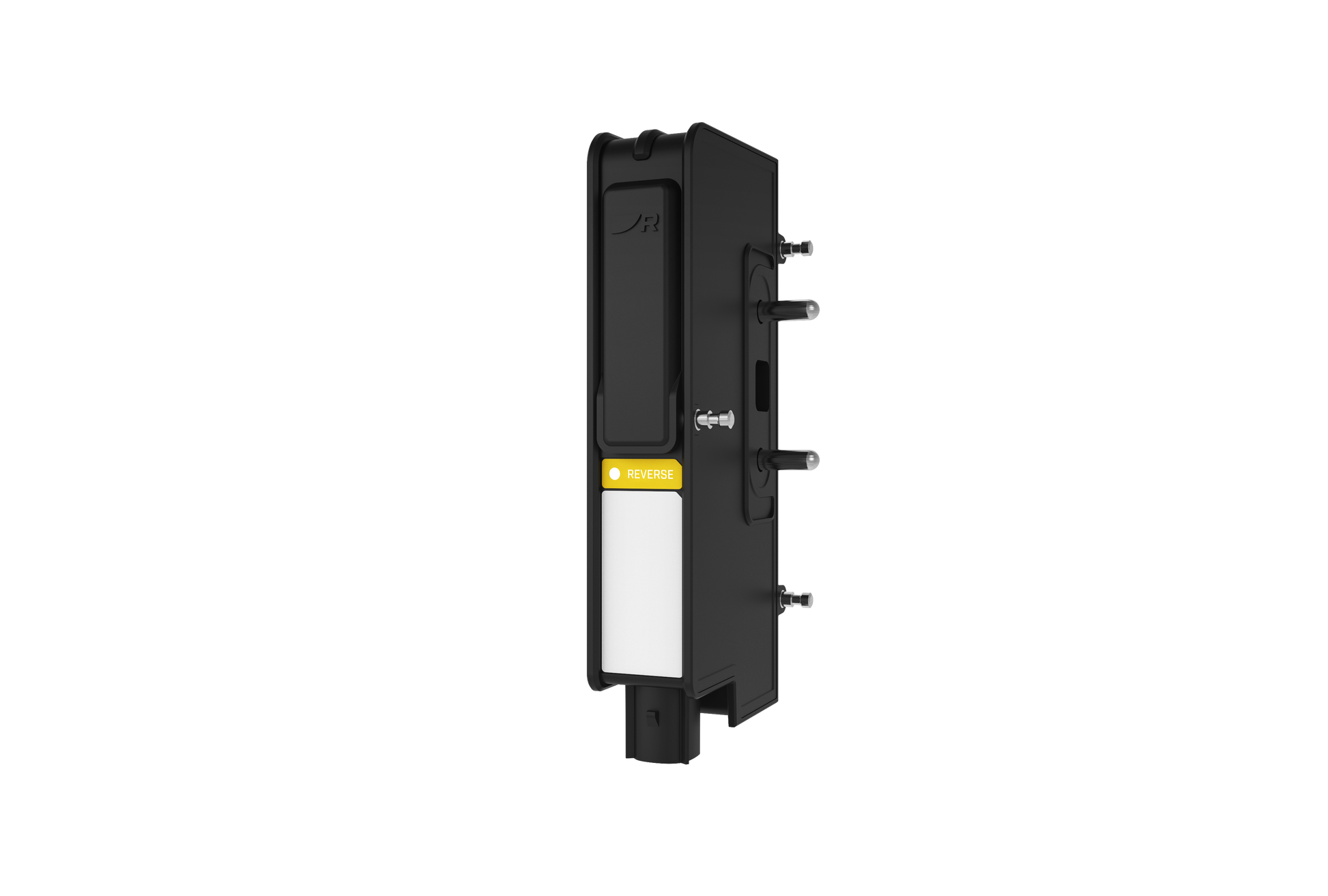

Module de puissance réversible YachtSense ports de sorties bi-directionnels: 20 Amp

Ce module est conçu pour contrôler un circuit DC unique avec la capacité d'inverser sa polarité. Il est idéal pour les applications de mouvement nécessitant un contrôle bi-directionnel, comme les pompes hydrauliques, les vérins, les toits ouvrants, les pare-soleil et les fenêtres électriques.

Le module de puissance réversible Raymarine E70596 supporte une sortie maximale de 20 ampères par canal. Il est conçu pour contrôler un seul circuit.

Les dimensions du module sont de 160 mm (hauteur) x 28,00 mm (largeur) x 76,50 mm (profondeur).

Oui, ce module est conçu pour l'environnement marin et possède une protection contre les infiltrations d'eau de niveau IPx6.

Le module peut fonctionner dans une plage de températures allant de -25 °C (-13 °F) à 55 °C (131 °F).

Oui, il est conçu pour supporter une humidité allant jusqu'à 93 % à 40 °C.

Le module fonctionne avec une tension d'alimentation nominale de 12 Vdc ou 24 Vdc, et sa plage de fonctionnement est de 8 Vdc à 32 Vdc.

D'après la documentation, le module E70596 est spécifiquement un "Reverse Power Module" (Module de puissance réversible), distinct des modules "High Power" ou "Low Power" qui ont des fonctions différentes au sein du système YachtSense.

Le module de puissance réversible E70596 offre un seul canal réversible.

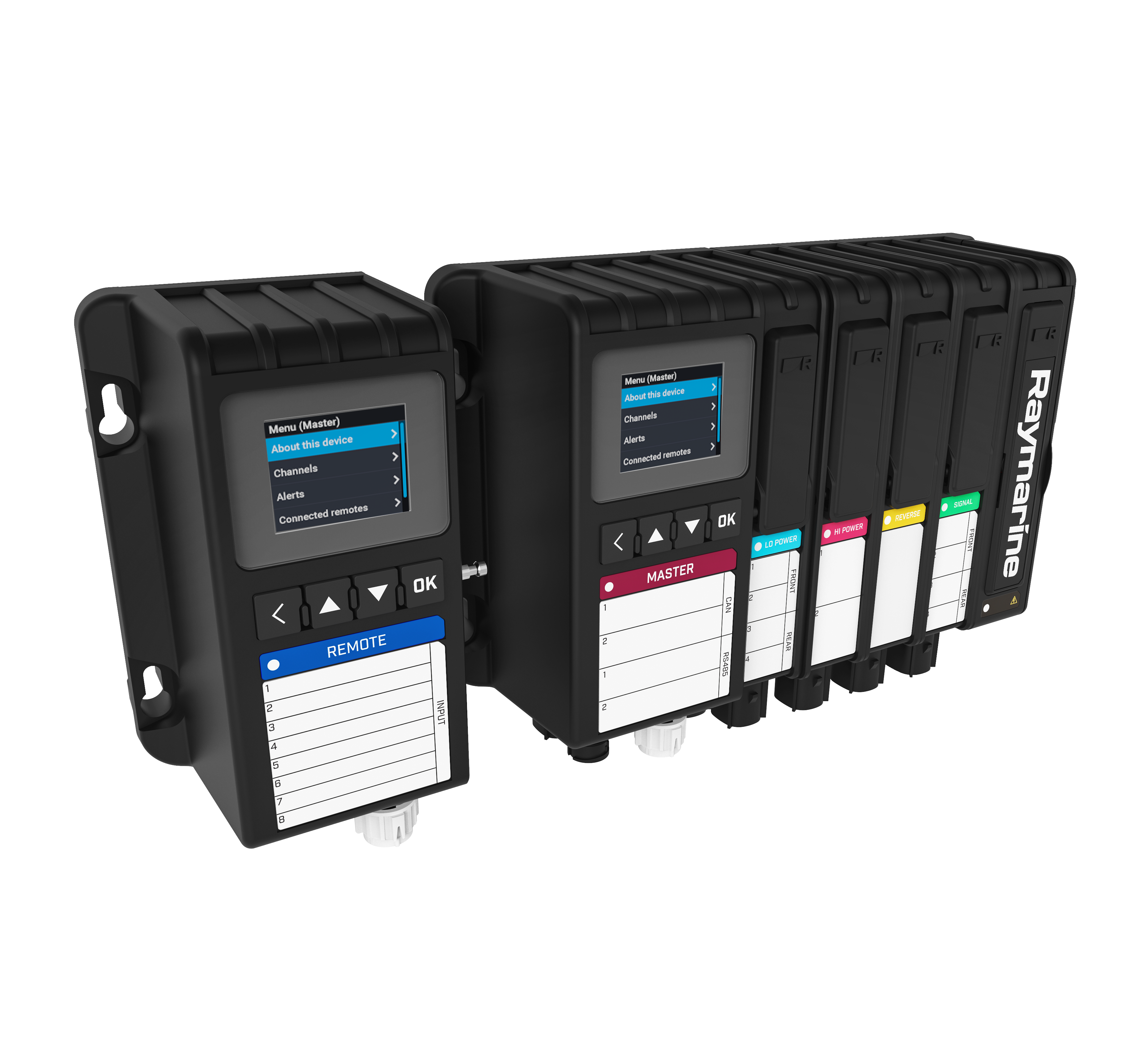

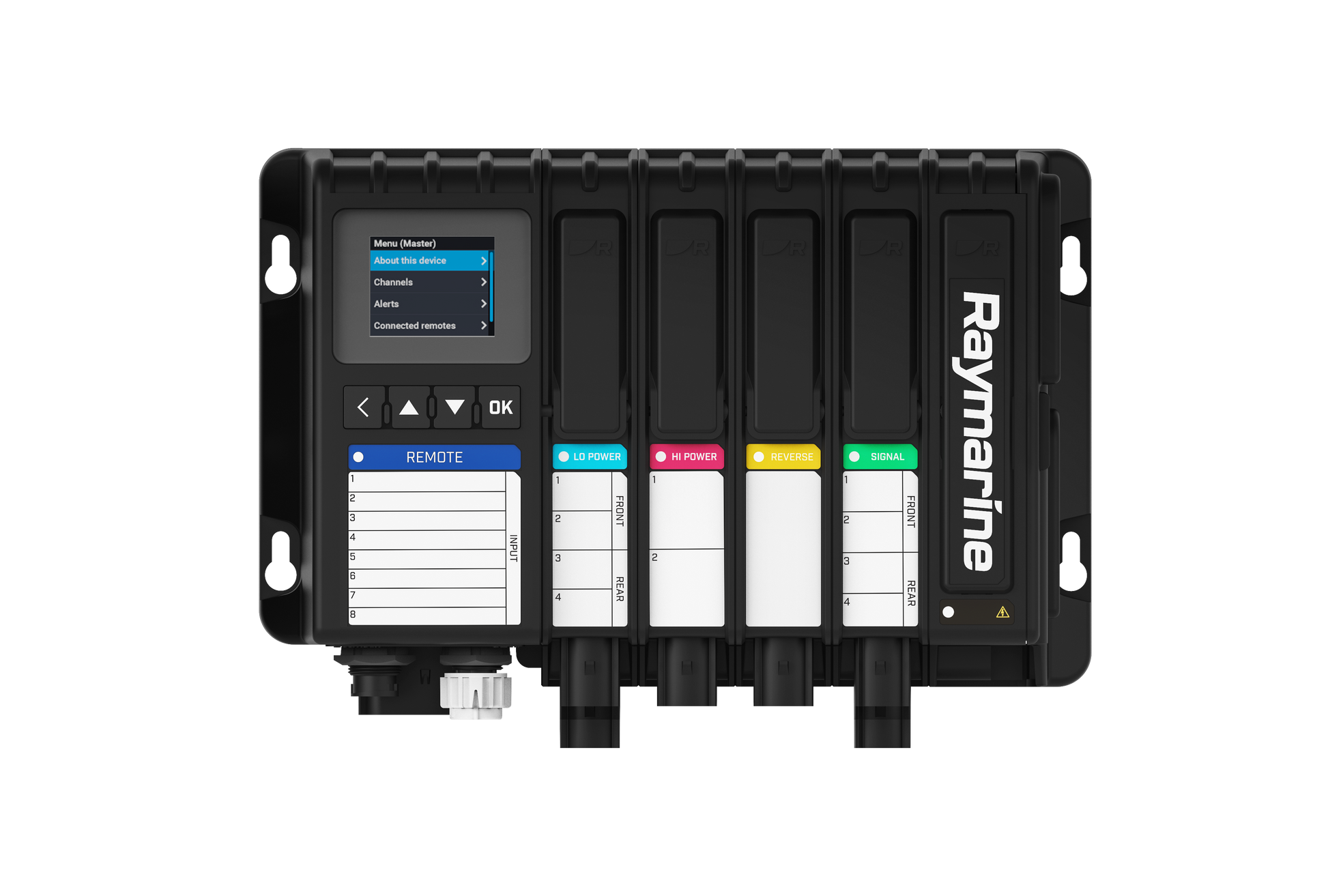

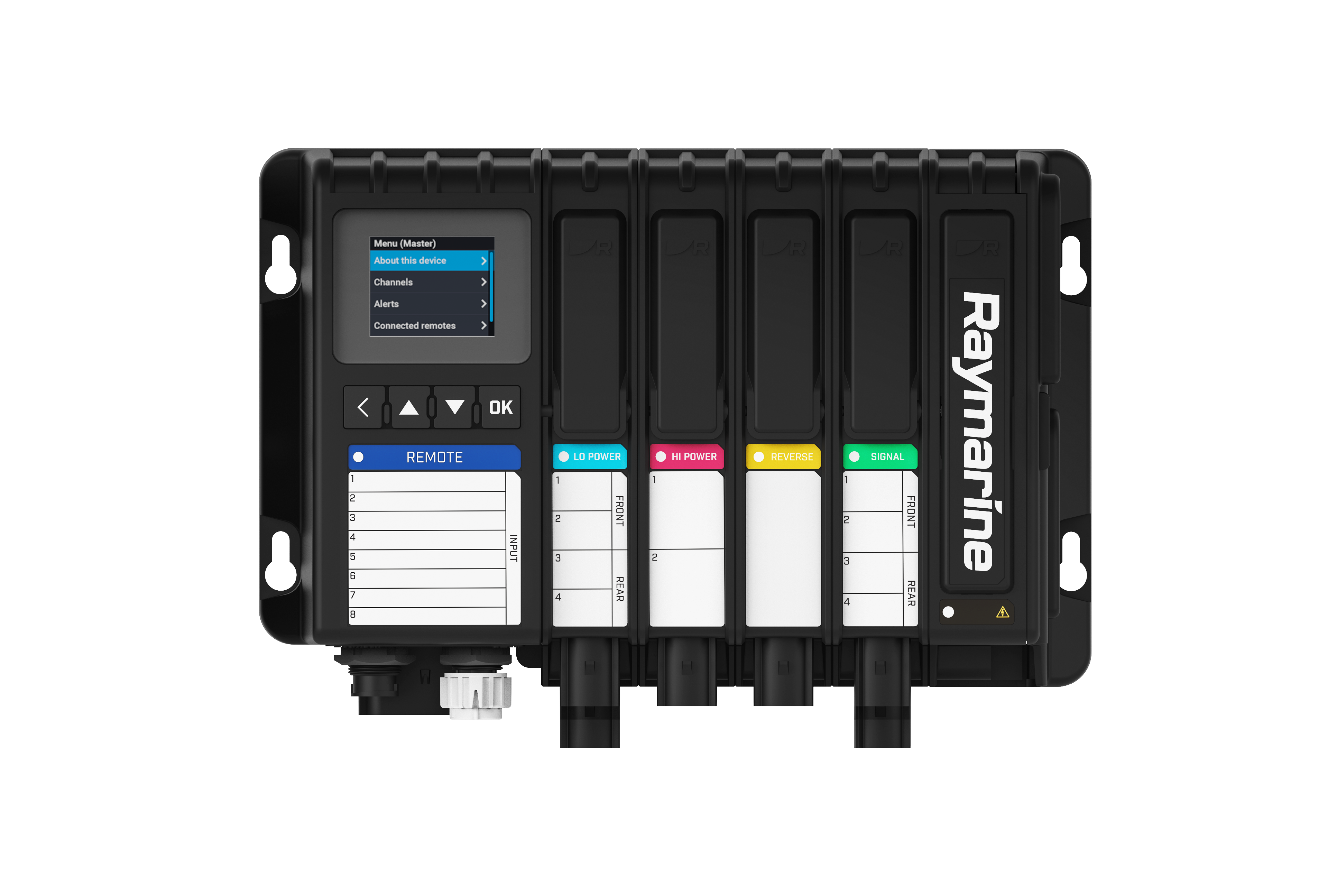

Le module de puissance réversible E70596 est conçu pour s'intégrer spécifiquement au système de contrôle numérique modulaire Raymarine YachtSense.

Non, ce module fait partie de l'architecture modulaire du système YachtSense et est conçu pour fonctionner en tant que composant intégré de ce système. Il ne peut pas être utilisé de manière autonome.

Le système YachtSense, auquel ce module s'intègre, permet des options d'interface utilisateur personnalisées qui peuvent être contrôlées depuis la barre, y compris via les écrans multifonctions Raymarine Axiom.

Le module s'intègre au système YachtSense via son architecture modulaire. Les détails spécifiques de connexion (câblage réseau, alimentation) sont gérés par le système YachtSense global, nécessitant une unité maître et des modules d'alimentation pour fonctionner.

Les modules d'alimentation du système YachtSense, qui alimentent les autres modules, protègent tous les circuits connectés contre les tensions transitoires et les connexions à polarité inversée. Le module réversible E70596 s'appuie sur cette protection système intégrée.

Oui, le système YachtSense intègre des fonctions de redondance, y compris un contournement manuel des fusibles pour fournir une alimentation temporaire en cas de défaillance d'un module.

Le système YachtSense est conçu avec trois couches de redondance. En cas de perturbation du réseau, le système continue de fonctionner. Il dispose également d'un clavier intégré sur l'unité Maître pour le contrôle manuel et d'un écran LCD pour les diagnostics.

La documentation Raymarine indique qu'il est possible de prolonger la garantie à 3 ans GRATUITEMENT en enregistrant votre produit dans les 90 jours suivant l'achat. La durée de la garantie standard sans enregistrement n'est pas spécifiée dans les documents fournis.

Oui, les modules d'alimentation du système YachtSense, qui fournissent l'énergie à tous les autres modules, protègent les circuits connectés contre les connexions à polarité inversée.

Ce module est idéal pour les applications de contrôle de mouvement telles que :

Les pompes hydrauliquesLes vérinsLes toits ouvrantsLes pare-soleilLes fenêtres électriquesqui nécessitent une inversion de polarité pour leur fonctionnement.

Le module de puissance réversible E70596 lui-même n'a pas d'affichage ou de clavier intégré. Ces fonctionnalités (LCD de diagnostic, clavier de commande manuelle) sont présentes sur l'unité Maître du système YachtSense, à laquelle le module est connecté.
