Omvändbar pump T1 - 24V

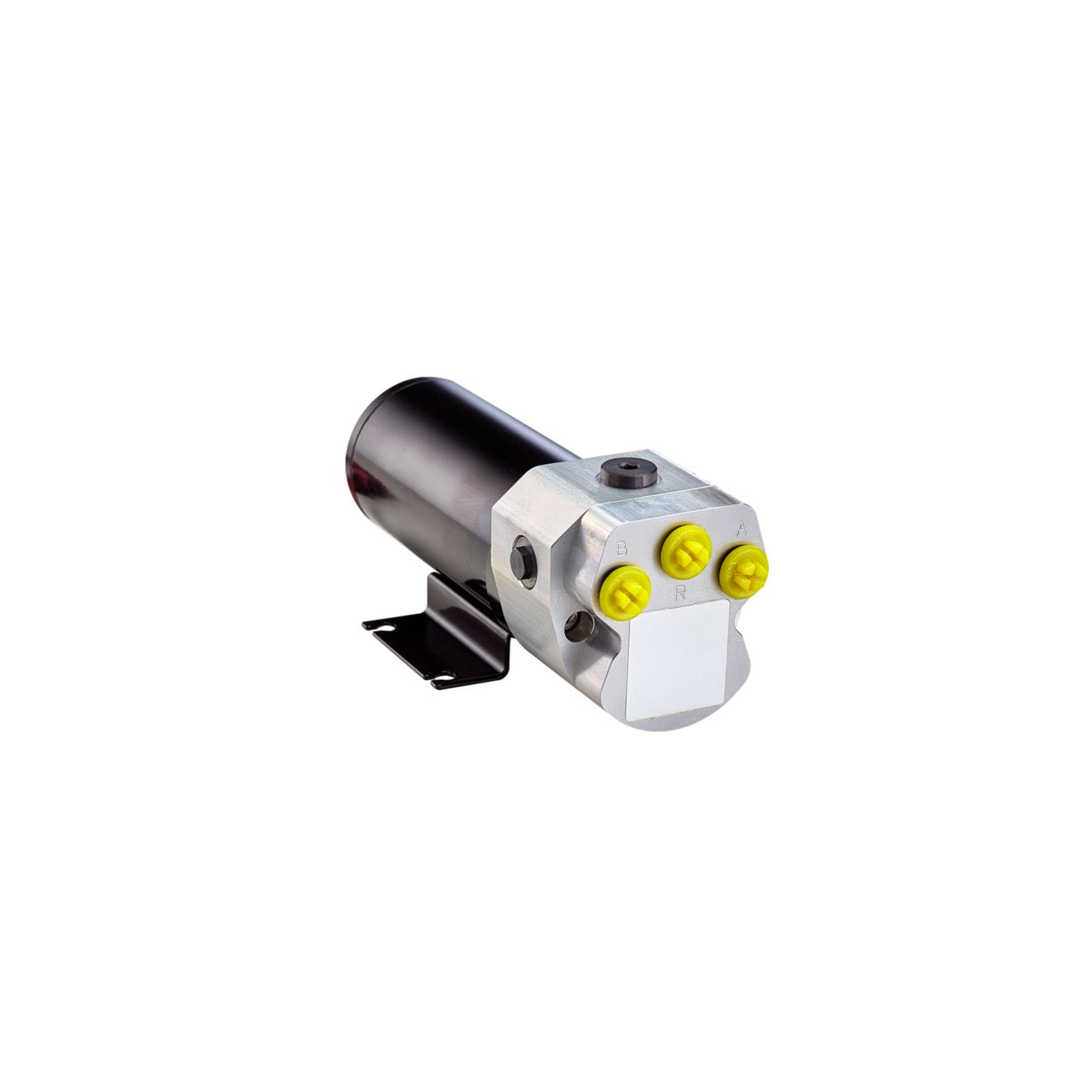

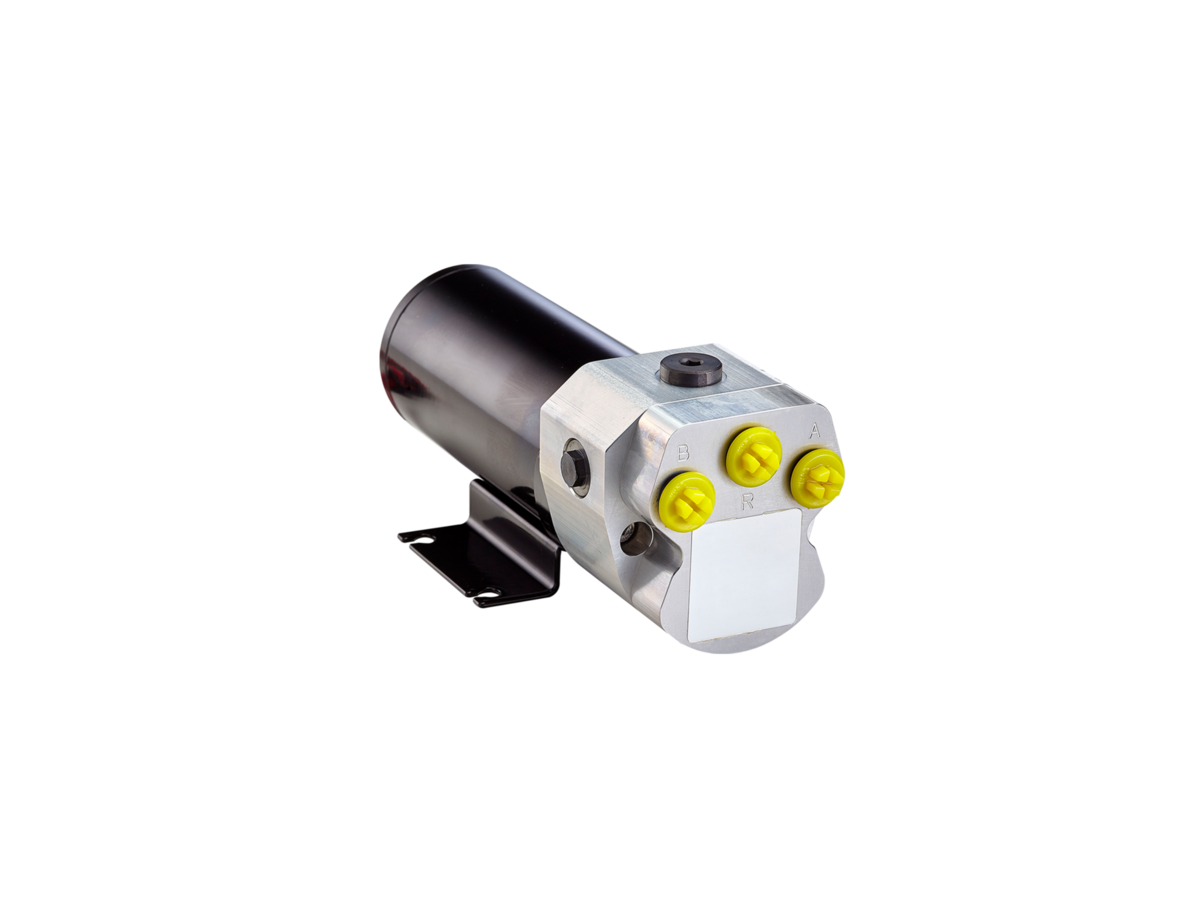

Raymarine T1 24V reversibel pump (M81119) är en central komponent i Raymarines autopilotsystem, avsedd att styra fartygets rodermekanism. Den är specifikt utformad för båtar med befintligt hydrauliskt styrsystem, men kan även användas på båtar med mekanisk styrning i kombination med en sekundär rorkult. Denna modell, typ 1 i 24V-utförande, täcker hydraulcylindrar på 80 till 230 cc och placerar sig mellan typ 0.5 (50–110 cc) och typ 2 (230–350 cc), vilket ger en lösning för medelstora styrsystem.

Prestanda och teknisk konstruktion

Pumpens kärna består av en 24V likströmsmotor med permanentmagnet, som kan leverera ett maximalt intermittent tryck på 55 bar (800 psi). Flödet uppgår till 1000 cc/min vid tomgång, med en typisk strömförbrukning på 9A vid 24V och 55 bar. Konstruktionen inkluderar styrda backventiler som förhindrar återflöde till det manuella styrsystemet eller rodrets belastning. Motorerna är certifierade IP67, vilket garanterar skydd mot tillfällig nedsänkning och damm, och kan demonteras från pumpen utan att luft kommer in i det hydrauliska systemet eller orsaka läckage av vätska. Pumpen är kompatibel med både balanserade och obalanserade cylindrar och kan användas med trycksatta reservoarer.

Installation och överensstämmelse

Med dimensionerna 58,4 mm (A) och 203 mm (B) är pumpen avsedd att monteras under däck på en stabil struktur för att minimera vibrationer och undvika värmekällor eller trånga utrymmen med brandfarliga material. Alla anslutningar är i 1/4-tums BSPP-format. Installationen kräver absolut renhet i det hydrauliska systemet för att säkerställa att backventilerna fungerar korrekt. Pump M81119 uppfyller EMC-föreskrifterna (2004/108/EC, EN60945:2002) och RCD (94/25/EC, EN28846:1993 & EN ISO 10592:1995), vilket säkerställer en lämplig elektromagnetisk integrering i den marina miljön. Produkten levereras med den hydrauliska pumpen, tre gummi/metallpackningar i 1/4-tums BSP och, om nödvändigt, tre adaptrar från BSP till NPT i 1/4-tums storlek.
