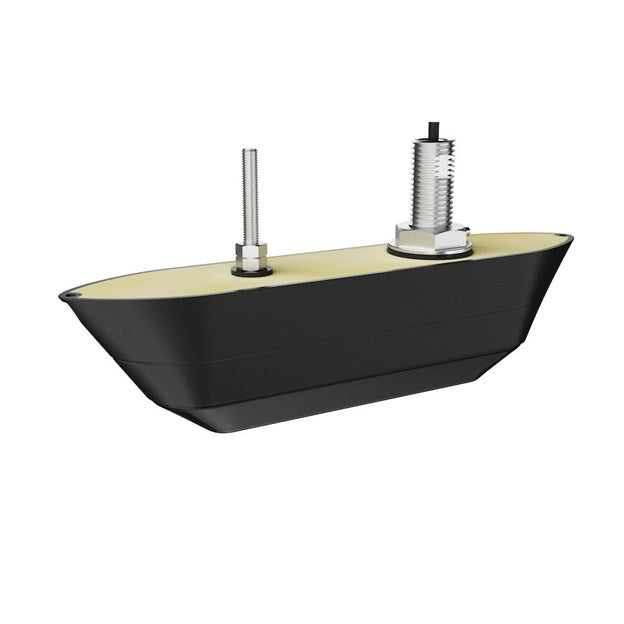

Active Imaging HD 3-In1 Fish Reveal.traversante (Single) sonde
En estoc
Technical specifications
Technical specifications
| Tecnologies de sondatge compatibles | CHIRP, SideScan, DownScan, FishReveal |
| Freqüències del sonar | 83, 200, 455, 800 |
| Temperatura de funcionament | -15 à 55 |
| Profunditat màxima de lectura | 91.0 |
| Tipus de connector per a sondes | 9 broches |
| Longitud del cable | 7.6 |
| Sensor de temperatura integrat | Oui |
| Pantalles compatibles | Lowrance HDS PRO, Simrad NSSevo4, Lowrance HDS LIVE, Lowrance HDS Carbon, Lowrance Elite FS, Simrad NSSevo3(S), Simrad NSOevo3(S), Simrad NSX |
| Xarxa amb fil | Propriétaire (sonar) |
| Connectivitat sense fils | Non |
| Tipus de muntatge | Traversante |
| Rang de mesura de temperatura | -15 à 55 |
| Angle de cobertura del feix | Variable (large pour SideScan/DownScan, conique pour CHIRP) |
| Freqüència CHIRP alta | 200 |
| Freqüència CHIRP baixa | 83 |
| Accessoris inclosos | Kit de montage, Vis de montage arrière, Rondelles plates, Boulons d'unité de fixation, Écrous à bride, Vis de support de sonde, Rondelles de blocage, Serre-câbles |
| Sensor de velocitat integrat | Non |
| Output Data Types | Imagerie SideScan, Imagerie DownScan, Température |
| Required Materials | Mastic/liant marin de haute qualité |
| Required Tools | Perceuse, Tournevis cruciforme |
| Sidescan Range 455khz | 91 |
| Sidescan Range 800khz | 46 |
| Interval de temperatura d'emmagatzematge | -30 à +70 |
| Nivell d'usuari | Expert |
| Pes | 3.7 |
Detailed description
Detailed description
Conçue pour la détection de poissons et l'identification des structures sous-marines, la sonde traversante unique Lowrance Active Imaging HD 3-In-1 Fish Reveal offre des capacités sonar haute définition. Cette sonde intègre trois technologies clés : le sonar CHIRP de Lowrance, l'imagerie SideScan et l'imagerie DownScan, combinées en une seule unité compacte. Elle est optimisée pour fournir des images détaillées du fond marin et des objets submergés.
Technologies d'imagerie avancées
La sonde Active Imaging HD 3-In-1 utilise des fréquences spécifiques pour chaque technologie. Pour le sonar CHIRP traditionnel, elle opère sur 200 kHz (CHIRP haute fréquence) et 83 kHz (CHIRP moyenne fréquence). Pour l'imagerie SideScan et DownScan, les fréquences prises en charge sont 455 kHz et 800 kHz, avec une résolution d'imagerie haute définition pouvant atteindre 1,2 MHz. La profondeur maximale de détection est de 91 mètres (300 pieds) pour DownScan et SideScan à 455 kHz, et de 46 mètres (150 pieds) pour SideScan à 800 kHz. La vitesse de fonctionnement recommandée pour l'imagerie DownScan et SideScan est de 9 nœuds (10 mi/h), tout en maintenant le suivi du fond à des vitesses dépassant 50 mi/h.
Fonctionnalité FishReveal™ et compatibilité
La technologie FishReveal™ combine la séparation des cibles du sonar CHIRP avec la résolution des images DownScan sur un seul écran, facilitant l'identification des poissons. Une nouvelle vue FishReveal SideScan est également disponible, nécessitant un module sonar S3100 ou S3100H en option pour une fonctionnalité complète. La sonde se connecte directement aux écrans Lowrance HDS PRO et Simrad NSSevo4. Pour les modèles Lowrance HDS LIVE, HDS Carbon, Elite FS, ainsi que Simrad NSSevo3(S), NSOevo3(S) et NSX, un module S3100 ou S3100H est requis pour la connexion.
Caractéristiques techniques et installation
La sonde Active Imaging HD 3-In-1 Fish Reveal est conçue pour une installation traversante. Elle fonctionne dans une plage de températures de -15 °C à +55 °C (5 °F à 131 °F) et peut être stockée de -30 °C à +70 °C (-22 °F à +158 °F). Son indice d'étanchéité est IP67. La sonde mesure 149,8 mm (L) x 82,4 mm (H) x 58,0 mm (P) et pèse 1,21 kg. Elle est équipée d'un connecteur 9 broches et est disponible avec une longueur de câble de 7,6 m (25 pieds) ou 1,8 m (6 pieds). Le kit de fixation inclus, tel que spécifié dans le manuel d'installation générique des transducteurs Active Imaging, comprend des vis de montage #10x1-1/4" (2), des rondelles plates #10 (2), des boulons d'assemblage de l'étrier M6 (2), des écrous à bride M6 (2), des vis de fixation de la sonde M4 (6), des rondelles de fixation M4 (6) et des attaches de câble (2).
