Αναλυτής ισχύος AC

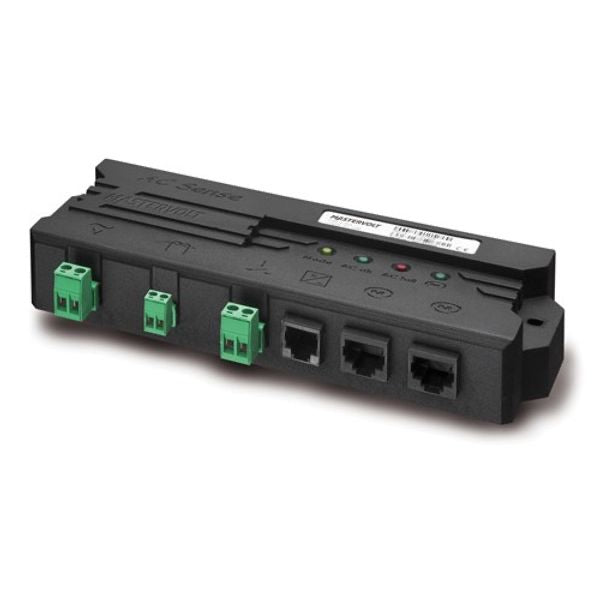

L'analyseur de puissance AC est un appareil de mesure multifonction conçu pour surveiller votre installation électrique. Il permet de visualiser en temps réel la tension, le courant, la fréquence, le facteur de puissance (Cos Phi) et la puissance apparente de vos sources AC (quai, générateur ou convertisseur).

Selon le mode sélectionné, l'appareil mesure et affiche la tension AC, le courant AC, la fréquence, la puissance apparente (VA), le Cos Phi, la tension du réseau MasterBus, ainsi que la température de l'appareil.

Lors de sa configuration sur le réseau MasterBus, vous pouvez choisir parmi trois modes de fonctionnement : puissance de quai (Shore), puissance de générateur (Generator) ou puissance de convertisseur (Inverter).

La mesure du courant s'effectue de manière indirecte grâce à un transformateur d'intensité (bobine de courant) au ratio de 100:5. Ce composant est fourni avec l'analyseur et garantit une isolation et une précision optimales.

Oui, ce module est conçu pour résister aux environnements marins exigeants. Il bénéficie d'un indice de protection IP65, ce qui le rend totalement protégé contre la poussière et les jets d'eau.

L'analyseur est un module très compact. Il mesure 80 x 181 x 28 mm (hauteur x largeur x profondeur) et pèse seulement 0,53 kg, ce qui facilite son intégration dans des espaces restreints.

L'appareil est livré complet pour une installation standard. La boîte contient :

L'analyseur de puissance ACUn câble MasterBusUn terminateur MasterBusLe transformateur d'intensité 100:5Le manuel d'utilisation

Cet analyseur se distingue par sa capacité à servir d'interface MasterBus spécifique pour les convertisseurs de la gamme Mass Sine de Mastervolt, grâce à son port RJ12 dédié.

L'appareil intègre un contact sec (sans potentiel) programmable capable de commuter un relais d'une capacité maximale de 5A sous 250V. Cela permet d'automatiser certaines fonctions de votre système électrique, comme le démarrage automatique d'un groupe électrogène.

Le contrôle et la configuration de l'analyseur sont entièrement basés sur le réseau MasterBus. Vous aurez besoin d'un afficheur compatible, comme le panneau MasterView Easy ou le logiciel MasterView System, pour visualiser les mesures et paramétrer l'appareil.

L'analyseur de puissance AC est compatible avec les réseaux électriques standards. Lors de la configuration initiale, vous pouvez sélectionner une tension nominale de 120V AC ou 230V AC.

L'appareil dispose de plusieurs indicateurs :

LED jaune (Mode) : indique l'état du relais.LED verte (AC ok) : signale la présence d'un courant AC sans erreur.LED rouge (AC fail) : alerte d'une tension ou fréquence hors limites.LED verte (MasterBus) : indique l'état de la communication réseau.

Il ne faut jamais connecter directement un appareil non-MasterBus sur le réseau MasterBus. Pour faire communiquer des équipements tiers avec le réseau Mastervolt, il est recommandé d'utiliser une interface dédiée comme l'interface Modbus.

La connexion s'effectue très simplement en utilisant des câbles de raccordement UTP standards. L'analyseur dispose de deux ports MasterBus pour être chaîné avec les autres appareils du réseau. N'oubliez pas de placer un terminateur aux deux extrémités du réseau.

Non, le réseau MasterBus doit être installé en guirlande (daisy chain) linéaire. Il est strictement déconseillé de créer des réseaux en anneau (boucle) ou des connexions en T, sous peine de perturber la communication des données.

Non, le transformateur d'intensité avec un ratio de 100:5 est inclus avec l'analyseur de puissance AC. Vous n'avez pas besoin de l'acheter séparément pour réaliser vos mesures de courant.

Si les valeurs de tension, de courant ou de fréquence dépassent les limites configurées, la LED rouge "AC fail" s'allume en continu et une alarme peut être déclenchée sur votre afficheur MasterBus pour vous avertir du problème.

Oui, grâce au système d'événements du réseau MasterBus, vous pouvez configurer l'analyseur pour qu'il initie une action sur un autre appareil connecté. Par exemple, il peut commander le démarrage d'un générateur si la puissance de quai devient insuffisante.

Pour relier l'analyseur de puissance AC à un convertisseur de la gamme Mass Sine, vous devez utiliser le port de communication dédié situé sur l'analyseur et le connecter à l'aide d'un câble équipé d'un connecteur RJ12.
