Απομακρυσμένη μονάδα πλοηγού RCR-1

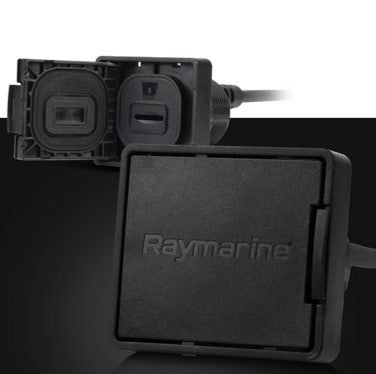

Ο απομακρυσμένος αναγνώστης καρτών Raymarine RCR-1 (A80585) σχεδιάστηκε για να επεκτείνει τις δυνατότητες συνδεσιμότητας των πολυχρηστικών οθονών Axiom. Επιτρέπει ευέλικτη πρόσβαση στα δεδομένα ναυσιπλοΐας και στις ενημερώσεις λογισμικού, κάτι ιδιαίτερα χρήσιμο στις εγκαταστάσεις όπου ο απευθείας πρόσβαση στις θύρες της οθόνης είναι περιορισμένη.

Το RCR-1 διαθέτει υποδοχή για κάρτα SD. Υποστηρίζει κάρτες μνήμης MicroSD, υπό την προϋπόθεση ότι εισάγονται μέσω μιας προσαρμογέα SD. Οι περισσότερες κάρτες MicroSD παρέχονται μαζί με έναν συμβατό προσαρμογέα.

Ναι, η θύρα USB του αναγνώστη RCR-1 μπορεί να χρησιμοποιηθεί για τη σύνδεση εξωτερικών συσκευών αποθήκευσης USB, όπως π.χ. USB sticks, καθώς και προσφέρει λειτουργία φόρτισης για συμβατές συσκευές USB. Δεν πρέπει να συνδέονται συσκευές που απαιτούν εξωτερική πηγή τροφοδοσίας στη θύρα USB του προϊόντος.

Ο απομακρυσμένος αναγνώστης καρτών RCR-1 λειτουργεί με τροφοδοσία 5VDC.

Ο χαρτογραφικός πλότερ RCR-1 σχεδιάστηκε για χρήση σε θαλάσσιο περιβάλλον με πιστοποίηση στεγανοποίησης IPX6 και IPX7. Αυτό εγγυάται την αντοχή του στις πιτσιλιές νερού και την προσωρινή βύθιση.

Ο αναγνώστης καρτών RCR-1 έχει διαστάσεις 55 mm επί 55 mm. Αυτές οι διαστάσεις αντιστοιχούν στο πραγματικό μέγεθος του προϊόντος και δεν περιλαμβάνουν περιθώρια ασφαλείας.

Ο RCR-1 παρέχεται με τα ακόλουθα στοιχεία:

Τον ίδιο τον χαρτογραφικό πλότερ RCR-1.Ένα καλώδιο 1 μέτρου (3,28 πόδια) για τη σύνδεση στην πολυλειτουργική οθόνη.Πηνία φίλτρων για ελαχιστοποίηση ηλεκτρομαγνητικών παρεμβολών.Μία φλάντζα στεγανοποίησης για τοποθέτηση στο πίσω μέρος του πλότερ.Παρακαλώ σημειώστε ότι οι βίδες στερέωσης δεν περιλαμβάνονται και πρέπει να αποκτηθούν ξεχωριστά.

Παρότι το προϊόν συμμορφώνεται με το πρότυπο στεγανοποίησης IPX6, πιθανή εισροή νερού και βλάβη του εξοπλισμού μπορεί να συμβεί εάν το προϊόν υποβληθεί σε εμπορική πλύση υψηλής πίεσης. Η Raymarine δεν παρέχει εγγύηση για προϊόντα που υποβάλλονται σε αυτόν τον τύπο πλύσης.

Ο απομακρυσμένος αναγνώστης καρτών RCR-1 έχει βάρος 0,2 kg.

Ο απομακρυσμένος αναγνώστης κάρτας RCR-1 έχει σχεδιαστεί για χρήση με τους πολυλειτουργικούς χαρτογραφικούς πλότερ (MFD) Raymarine Axiom.

Το RCR-1 μπορεί να συνδεθεί σε δίκτυο πολλών πολυλειτουργικών οθονών Axiom. Συνδέεται μέσω της θύρας πρόσβασης που βρίσκεται στο πίσω μέρος του MFD σας.

Ο απομακρυσμένος αναγνώστης κάρτας RCR-1 έχει σχεδιαστεί και βελτιστοποιηθεί ειδικά για τις πολυλειτουργικές οθόνες Raymarine Axiom. Δεν αναγράφεται η συμβατότητά του με MFD άλλων εμπορικών σημάτων.

Ο RCR-1 έχει σχεδιαστεί για τοποθέτηση επίπεδης επιφάνειας. Η εγκατάσταση γίνεται χρησιμοποιώντας το πρότυπο τοποθέτησης που παρέχεται για τη διάνοιξη των απαραίτητων οπών, ακολουθούμενη από τη στερέωση του αναγνώστη με κατάλληλες αυτοκόλλητες βίδες (δεν περιλαμβάνονται).

Ο αναγνώστης καρτών RCR-1 παρέχεται με ένα καλώδιο σύνδεσης μήκους 1 μέτρου (3,28 πόδια) για τη σύνδεσή του με την πολυλειτουργική οθόνη Axiom.

Ναι, χρειάζονται τέσσερις αυτοκόλλητες βίδες κατάλληλου μεγέθους για την τοποθέτηση της μονάδας, οι οποίες δεν περιλαμβάνονται στο προϊόν. Το μέγεθος της βίδας και της τρύπας εξαρτάται από το πάχος και το είδος του υλικού πάνω στο οποίο τοποθετείται η μονάδα.

Ναι, παρέχεται ένα πρότυπο εγκατάστασης (αναφορά 87292) για να σας βοηθήσει να κόψετε και να τρυπήσετε τις κατάλληλες οπές στην επιφάνεια τοποθέτησης, ώστε η εγκατάσταση του RCR-1 να είναι ακριβής.

Για να ελαχιστοποιηθούν οι ηλεκτρομαγνητικές παρεμβολές, περιλαμβάνονται σιδηροπυριτικές μάζες καταστολής οι οποίες πρέπει να τοποθετηθούν στο καλώδιο του χαρτογραφικού πλότερ. Δύο σιδηροπυριτικές μάζες πρέπει να τοποθετηθούν σε απόσταση 6 mm (0,24 in) από το άκρο του συνδετήρα του καλωδίου, ενώ η τρίτη σε απόσταση 53 mm (2,09 in) από το πίσω μέρος του χαρτογραφικού πλότερ. Παρέχονται επίσης σφιγκτήρες καλωδίων για να συγκρατούν στη θέση τους κάθε σιδηροπυριτική μάζα.

Πριν ξεκινήσετε την εγκατάσταση, βεβαιωθείτε ότι η ηλεκτρική τροφοδοσία του σκάφους είναι αποσυνδεδεμένη. Ποτέ μην συνδέετε ή αποσυνδέετε τον εξοπλισμό όταν η τροφοδοσία είναι ενεργοποιημένη, εκτός εάν αναφέρεται διαφορετικά στις οδηγίες. Είναι επίσης κρίσιμο να διασφαλίσετε ότι το προϊόν είναι σωστά γειωμένο και ότι η πηγή τροφοδοσίας προστατεύεται από ασφάλεια ή θερμικό διακόπτη κατάλληλης έντασης. Μην συνδέετε αυτήν τη μονάδα σε σύστημα θετικής γείωσης.

Για βέλτιστη ηλεκτρομαγνητική συμβατότητα (EMC), συνιστάται το RCR-1 και τα καλώδιά του να τοποθετούνται:

Σε απόσταση τουλάχιστον 1 μέτρου (3,3 πόδια) από οποιοδήποτε σύστημα ή καλώδιο που μεταδίδει σήματα ραδιοσυχνοτήτων (π.χ. ραδιοσυσκευές VHF, καλώδια και κεραίες). Για συσκευές BLU, η απόσταση πρέπει να αυξηθεί στα 2 μέτρα (6,6 πόδια).Σε απόσταση μεγαλύτερη των 2 μέτρων (6,6 πόδια) από την πορεία μιας κεραίας ραντάρ.Χρήση ξεχωριστής μπαταρίας από αυτήν του κινητήρα, ώστε να αποφεύγονται τυχόν σφάλματα λειτουργίας και η απώλεια δεδομένων.

Όχι, αυτό το προϊόν ΔΕΝ έχει πιστοποίηση για χρήση σε επικίνδυνες ή εύφλεκτες ατμόσφαιρες. Δεν πρέπει να εγκαθίσταται σε τέτοιο περιβάλλον, όπως μηχανοστάσιο ή κοντά σε δεξαμενές καυσίμου.
