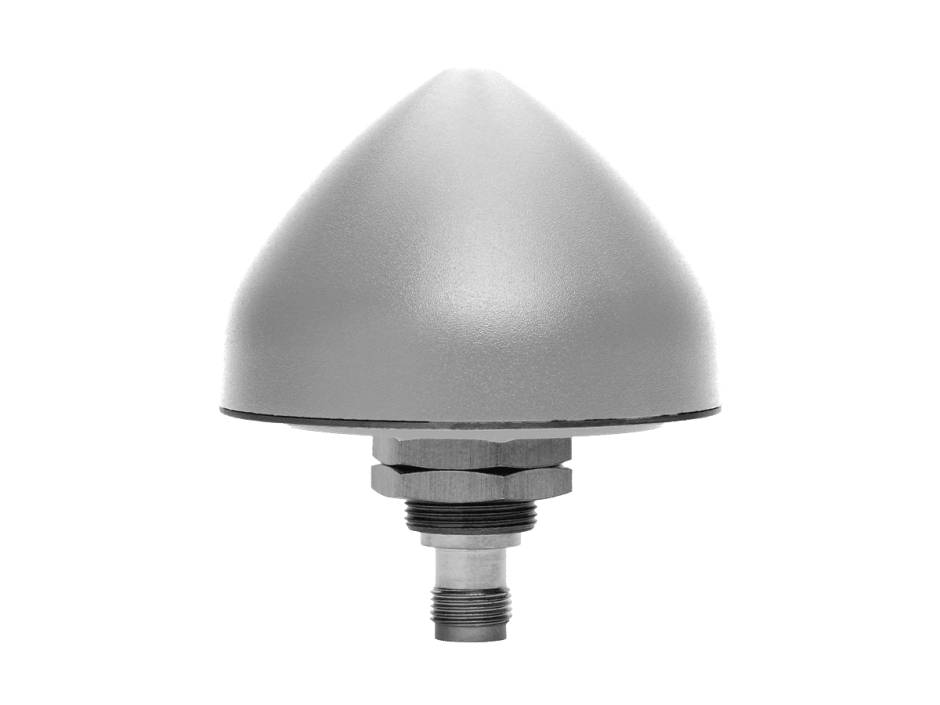

L'antenne Tallysman TW3972 prend en charge une large gamme de constellations GNSS et de services de correction. Elle couvre :

GPS : L1, L2, L5GLONASS : G1, G2, G3BeiDou : B1, B2, B2aGalileo : E1, E5a+bNavIC : L5Ainsi que les services de correction L-band et SBAS (WAAS, EGNOS, MSAS, GAGAN).Elle est spécifiquement conçue pour le positionnement de précision à triple fréquence.

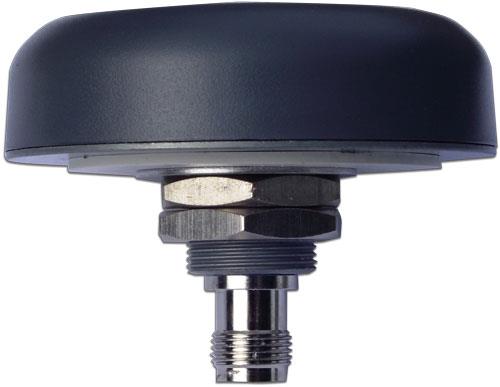

L'antenne TW3972 est conçue pour une installation permanente via un montage traversant de ¾” (19mm). Pour les installations qui ne sont pas sur un toit, un plan de masse de 100mm est recommandé.

Des supports optionnels, tels qu'un support en L (référence 23-0040-0) ou un support de tuyau (référence 23-0065-0), sont également disponibles pour des options de montage alternatives.

Oui, l'antenne TW3972 est logée dans un boîtier étanche et robuste, conforme aux normes environnementales strictes. Elle possède une certification IP67, ce qui la rend résistante à l'eau et à la poussière. Elle est conçue pour fonctionner dans une large plage de températures, de -40°C à +85°C.

De plus, elle est conforme aux normes RoHS, RED et REACH, et a passé des tests de résistance au brouillard salin (MIL-STD-810F Section 509.4), aux chocs (50 G axe vertical, 30 G autres axes) et aux vibrations (3 axes, 3 G).

L'antenne TW3972 fonctionne avec une plage de tension d'alimentation de +2,5 à 16 VDC (nominal, jusqu'à 50mV crête-à-crête d'ondulation). La consommation de courant est typiquement de 24 mA à 25°C. Elle intègre également une protection contre les décharges électrostatiques (ESD) de 15 KV (décharge dans l'air).

Oui, l'antenne TW3972 est spécialement conçue pour les applications de positionnement de précision. Elle est idéale pour les récepteurs RTK (Real-Time Kinematic) à triple fréquence ainsi que pour les systèmes PPP (Precise Point Positioning), offrant une grande précision pour des applications exigeantes telles que l'agriculture de précision ou le guidage de véhicules autonomes.

L'antenne TW3972 est équipée d'un pré-filtre robuste intégré. Ce filtre est conçu pour atténuer les interférences des signaux intermodulés provenant des bandes LTE et d'autres bandes cellulaires, y compris celles de Ligado, assurant ainsi une meilleure intégrité du signal GNSS.

L'antenne TW3972 a des dimensions mécaniques de 66 mm x 21 mm. Son poids est de 185 grammes. Il est recommandé d'utiliser un plan de masse de 100 mm pour les installations qui ne sont pas sur un toit.

La technologie Accutenna® de Tallysman, intégrée à l'antenne TW3972, offre plusieurs avantages clés pour un positionnement de haute précision :

Une réjection supérieure des signaux multi-trajets, ce qui réduit les erreurs dues aux réflexions de signaux.Une réponse de phase linéaire.Une variation du centre de phase (PCV) très faible, ce qui contribue à une meilleure précision du système.Un faible rapport axial (inférieur à 1,5 dB typique), garantissant une excellente réception des signaux polarisés circulairement.

Oui, un plan de masse de 100 mm est recommandé pour les installations de l'antenne TW3972 qui ne sont pas réalisées sur un toit (non-rooftop installations).

L'antenne TW3972 est équipée d'un LNA (Low Noise Amplifier) avec un gain typique de 37 dB. Son préamplificateur présente un bruit très faible, généralement inférieur à 2,5 dB.

Oui, l'antenne TW3972 est conçue pour résister aux chocs et vibrations. Elle est conforme à la norme MIL-STD-810D pour les vibrations et les chocs, avec une résistance de 50 G sur l'axe vertical et 30 G sur les autres axes pour les chocs, et une résistance de 3 G pour les vibrations sur 3 axes avec un balayage de 10 à 200 Hz.

L'antenne TW3972 est particulièrement adaptée aux applications exigeantes nécessitant une précision de positionnement élevée. Cela inclut notamment :

L'agriculture de précisionLe suivi et le guidage de véhicules autonomesLes applications militaires et de sécuritéLes systèmes d'arpentage RTK à triple fréquence

Oui, pour les installations qui ne sont pas sur un toit, des accessoires de montage sont disponibles. Il s'agit notamment d'un support en L (référence 23-0040-0) ou d'un support pour tuyau (référence 23-0065-0).

Oui, l'antenne TW3972 est conforme à plusieurs normes environnementales. Elle est certifiée RoHS, RED et REACH. De plus, son boîtier est étanche et conforme aux normes IP67 et IP69K.

Oui, l'antenne TW3972 est également disponible en formats OEM (Original Equipment Manufacturer) pour des intégrations spécifiques. Ces versions incluent :

TW3967 : Un format OEM avec un gain de 28 dB.TW3972E : Un autre format OEM avec un gain de 35 dB.Ces modèles sont conçus pour être intégrés dans d'autres systèmes ou produits.
