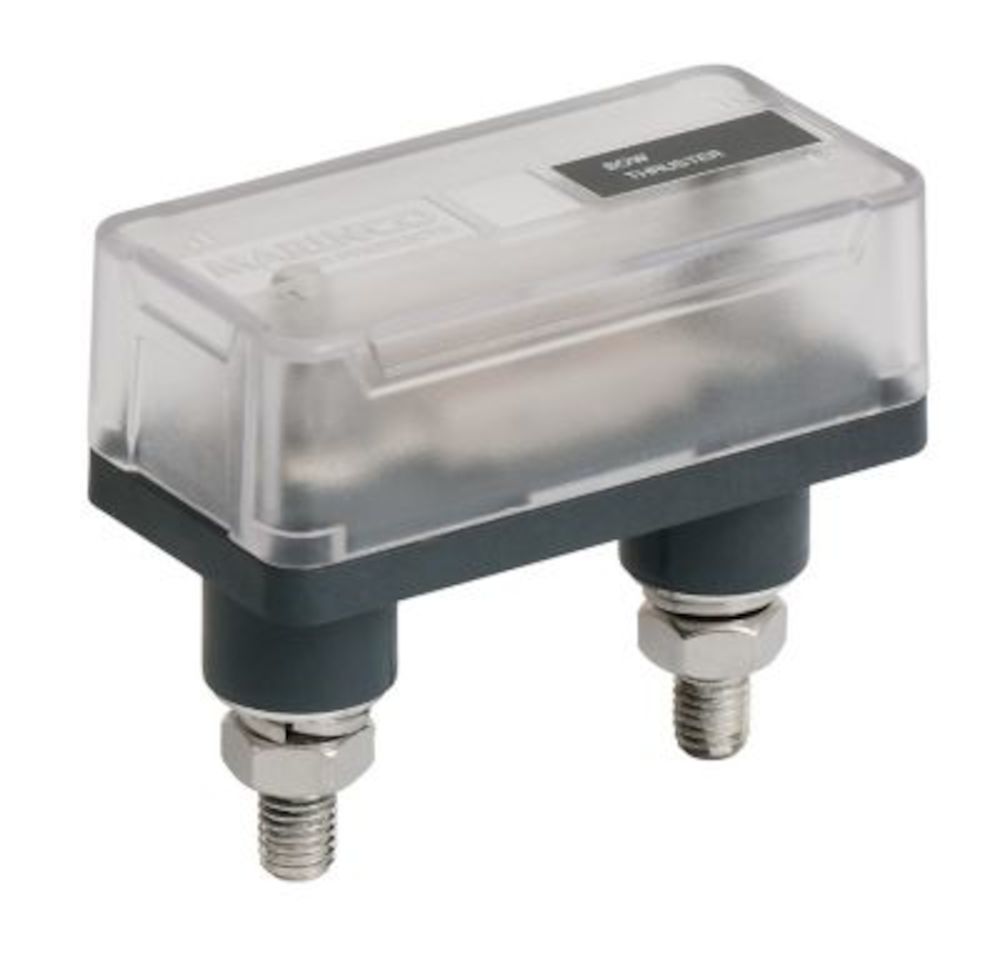

Porte-fusible ANL traversant panneau 500A

Le porte-fusible BEP FH ANL THROUGH PANEL 500A (référence 778-ANLTP) est une solution de protection électrique conçue pour les installations marines nécessitant une intégration soignée et compacte. Adapté pour des tensions allant jusqu'à 50 VDC, ce porte-fusible supporte une plage d'ampérage de 35 à 500 A, le positionnant comme un composant essentiel pour la protection de circuits à forte consommation tels que les onduleurs, les propulseurs d'étrave ou les parcs de batteries principaux. Ses dimensions compactes de 98 x 49 x 36 mm et son poids de 298 g facilitent son installation dans des espaces restreints.

Conception Traversante et Connectivité Optimisée

La caractéristique distinctive du FH ANL THROUGH PANEL 500A est sa conception traversante, permettant une pénétration maximale de tableau de 19 mm (3/4 pouces). Cette particularité assure un montage propre et sécurisé à travers une cloison ou un panneau, minimisant l'encombrement des câbles et offrant une finition esthétique. Les goujons de connexion pour câbles de 10 mm (3/8 pouces) garantissent une conductivité optimale et une compatibilité avec des câbles de forte section, tandis que les goujons de montage de fusible de 8 mm (5/16 pouces) sont également compatibles avec les fusibles de 10 mm (3/8 pouces), offrant une flexibilité d'utilisation avec les fusibles ANL ou ANN (très rapide).

Positionnement dans la Gamme BEP et Comparaison Technique

Contrairement aux porte-fusibles ANL standards de BEP, tels que le modèle 35-300A (778-ANL) qui est une unité de montage en surface avec des goujons de 8 mm et une profondeur totale de 54 mm, le FH ANL THROUGH PANEL 500A offre une capacité d'ampérage supérieure et une intégration plus discrète grâce à son montage traversant. Comparé au porte-fusible ANL à deux goujons 35-750A (778-ANL2S), qui gère des courants plus élevés mais présente des dimensions plus importantes (147 x 49 x 61 mm) et n'est pas conçu pour un montage traversant, le 778-ANLTP s'impose comme la solution idéale pour les applications nécessitant à la fois une haute protection et une intégration murale. Il se distingue également des porte-fusibles de classe T (comme les modèles 225-400A ou 450-600A), qui sont conçus pour des capacités d'interruption de courant beaucoup plus élevées (20 000 à 50 000 A) et des applications différentes, soulignant le positionnement spécifique du 778-ANLTP pour les systèmes DC de puissance moyenne à élevée en environnement marin.
