Jakokanavalevy 5 napakytkentää 650 A
Vähäinen varasto

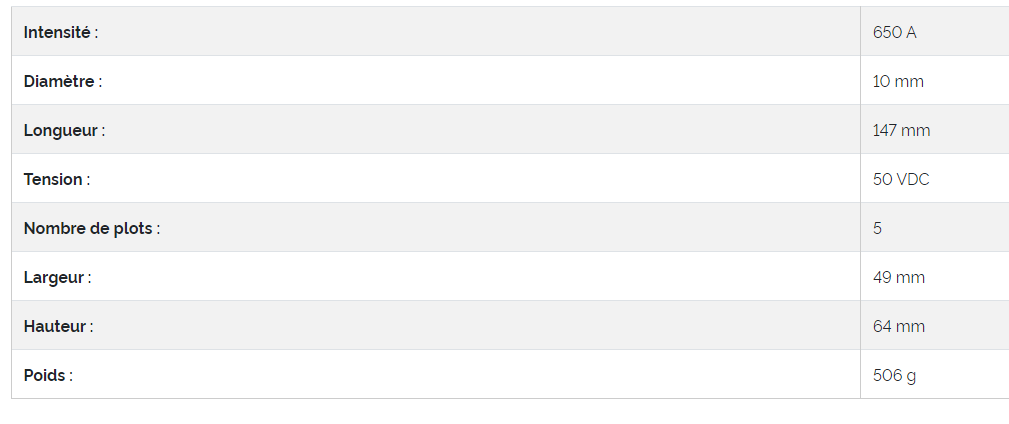

Tekniset tiedot
Tekniset tiedot
| Nimellisjännite | 50 VDC |
| Ampeeriluku | 650.0 |
| Piirien määrä | 5.0 |
| Napojen määrä | Yksinapainen |
| Piirien suojausmenetelmä | Ei mitään |
| Asennustyyppi | Ruuvilla |
| Näytön tyyppi | Ei yhtään |
| Langallinen verkko | Ei yhtään |
| Sertifikaatit | CE |
| Maksimikytkimen koko (mm) | 10 mm |
| Mitat (L x K x S) | 147 x 49 x 64 |
| Paino | 0.506 |
| ABYC-yhteensopivuus | Oui |
| Väyläkaapin käyttötarkoitus | Merimies |
| Väyläkaapin pohjamateriaali | Lasikuituvahvisteinen muovi |
| Väyläkaapin johtomateriaali | Tinöity kupari |
| Väyläkaapin tyyppi | Raskas |
| Cable Attachment Angle Range Degrees | -90° ja +90° |
| Kemiallinen kestävyys | Kyllä |
| Väri | Läpinäkyvä |
| Suojakansi mukana | Oui |
| Suojakannen materiaali | Polykarbonaatti |
| Suojakannen läpinäkyvyys | Läpinäkyvä |
| Palonkestävyys | Oui |
| Footprint Factor | 1.5 |
| High Temperature Resistance | Kyllä |
| Liitosauvansuunnittelun tyyppi | Modulaarinen |
| Liitosauvan kokonaispituus | 147.0 |
| Maksimikaapelin poikkipinta-ala per napapultti (mm²) | 120.0 |
| Modular Interconnection System | Pro Installer - jakokaaret ja sulakkeet |
| Tuotevalikoima | Asennusammattilainen |
| Tuotetyyppi | Väyläkaapeli |
| Tappien määrä | 5.0 |
| Tappien koko (mm) | 10 |
| Stud Thread Metric | Mittausarvot |
| Liittimien määrä | 5.0 |
| Liittimen kierteen koko (mm) | 10 |
| Weight Oz | 17.9 |
Yksityiskohtainen kuvaus
Yksityiskohtainen kuvaus

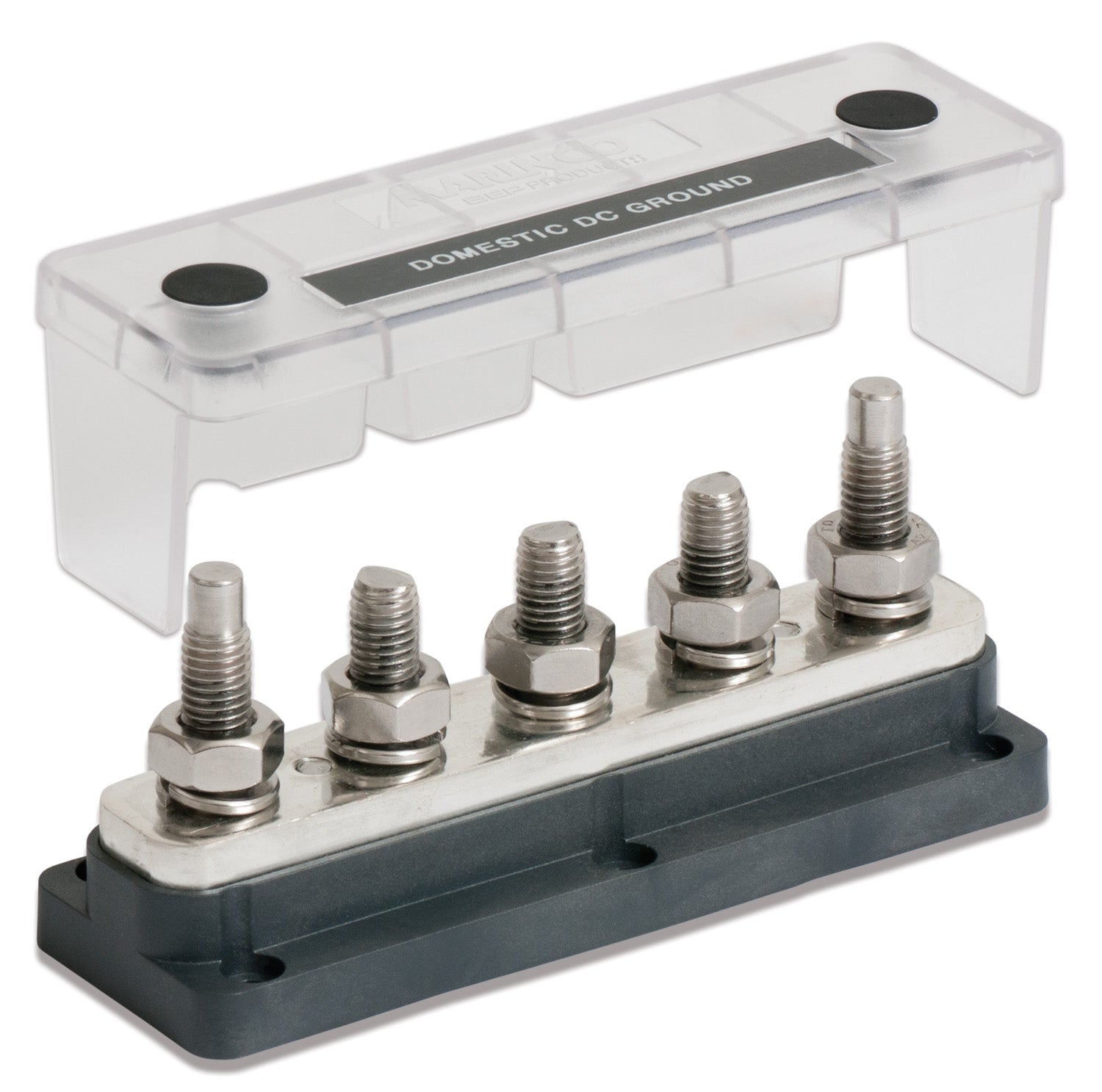

Jakokanavalevy BEP 5 liitintä 650A (viite 777-BB5S-650) on sähkönjakeluratkaisu vaativiin merisovelluksiin, jotka edellyttävät suurten virtojen luotettavaa hallintaa. Tämä komponentti on mitoitusarvoltaan 50 VDC ja kestää jatkuvaa virtaa 650A, sijoittuen BEP:n "Heavy-duty"-luokan jakokanavalevyihin.
Kestävä rakenne ja sähköiset ominaisuudet
Viiden 10 mm:n halkaisijaltaan olevan napakytkennän ja metrisen kierteen ansiosta Jakokanavalevy 5 liitintä 650A MC5 varmistaa luotettavat liitännät suurille kaapeli-poikkipinnoille, jotka ovat välttämättömiä 650A-sovelluksissa. Sen pohja on valmistettu lämpöä ja kemikaaleja kestävästä kuidulla vahvistetusta muovista, mikä takaa pitkän käyttöiän meriympäristössä. Läpinäkyvä polykarbonaattikansi suojaa liitännät samalla mahdollistaen nopean visuaalisen tarkastuksen. Mitat 147 x 49 x 64 mm ja paino 506 g mahdollistavat kompaktien sähkötaulujen tehokkaan integroinnin.

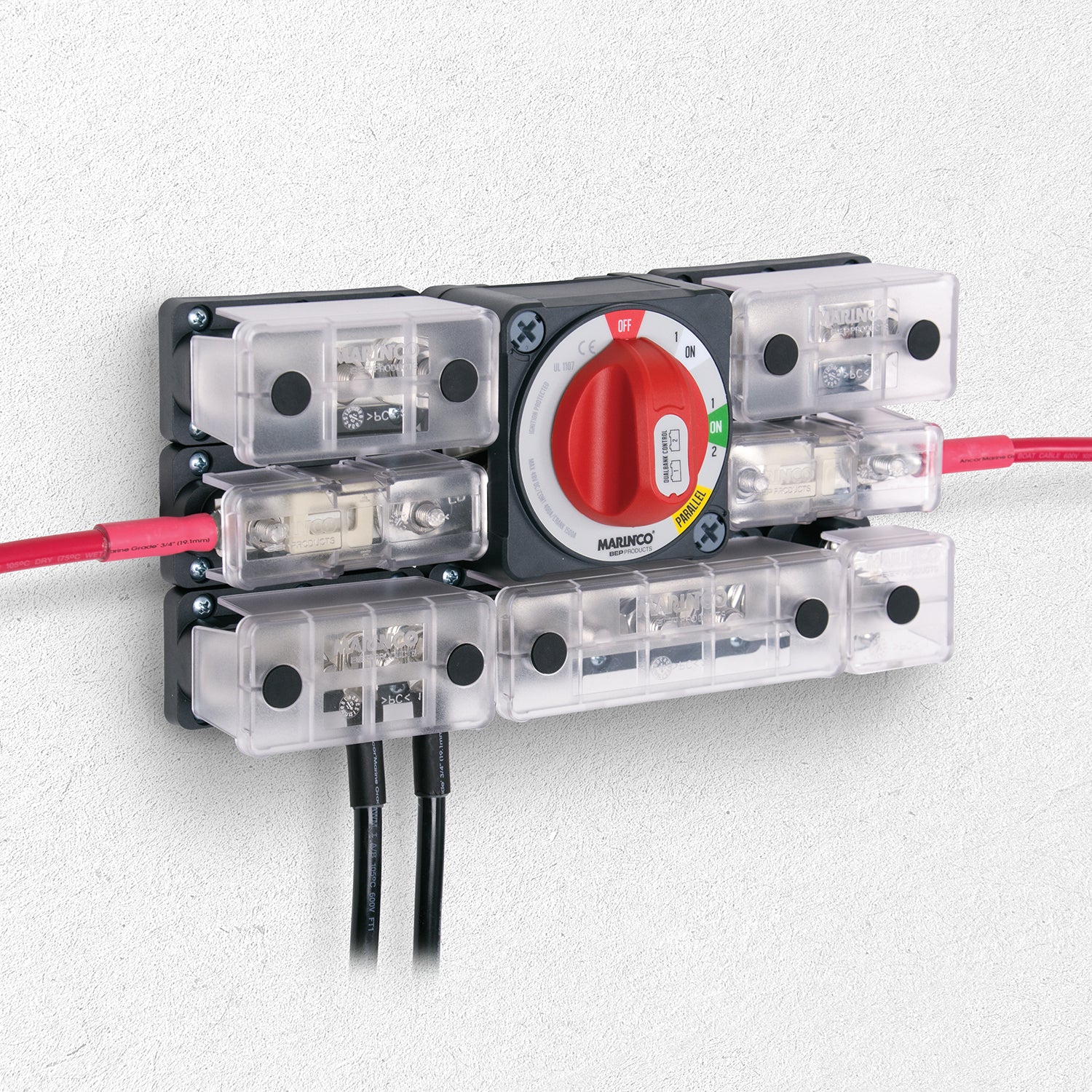

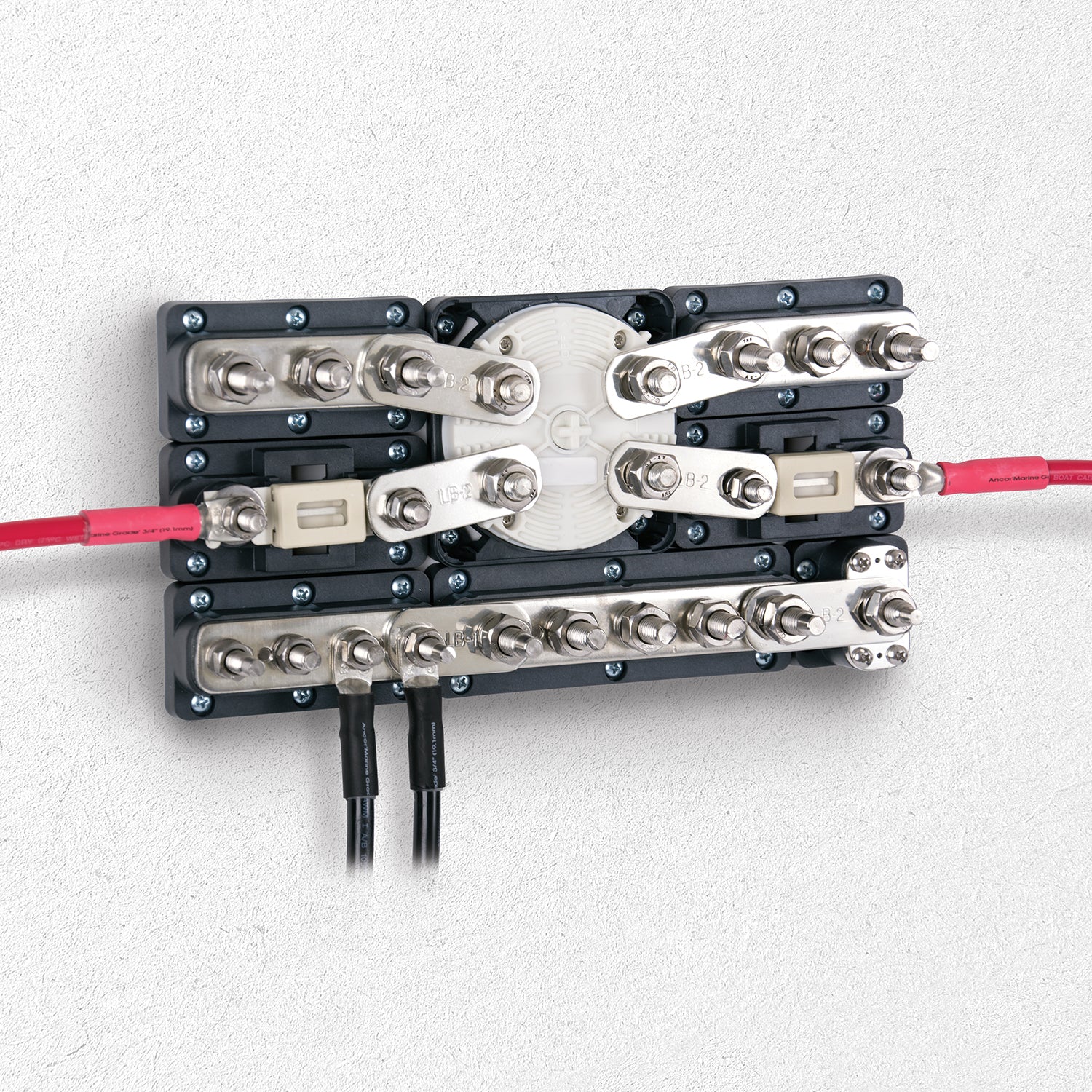

Modulaarinen järjestelmä ja integrointi Pro Installer -sarjaan
Jakokanavalevy 5 liitintä 650A MC5 kuuluu BEP:n Pro Installer -modulaariseen sarjaan, mahdollistaen helpon kytkeytymisen muihin saman sarjan jakokanavalevyihin ja sulakkeenpidikkeisiin. Tämä yhteensopivuus tarjoaa asennusmahdollisuuksien joustavuutta ja järjestelmän skaalautuvuutta. Toisin kuin BEP:n Z-jakokanavalevyt (kuten 777-Z10W-200 tai 777-Z18W-200), jotka käsittelevät 200A:n virtoja 6 mm:n napakytkennöillä pienempien kaapelipäätteiden liittämiseksi, 777-BB5S-650 on optimoitu ensisijaiseksi tehonjakeluksi. Se täydentää merkin muita raskaita jakokanavalevyjä, kuten 777-BB3S-650 (3 napakytkentää) ja 777-BB8S-650 (8 napakytkentää), tarjoten tasapainon liitäntöjen määrän ja tilantarpeen välillä erityisesti 5:n suuren virran liitäntäpisteen vaativiin asennuksiin.
