CZone OI -lähtöliitäntä
Varastossa
Tekniset tiedot
Tekniset tiedot
| Tuotteen käyttö | Korvaa perinteiset sulakkeet ja katkaisijat keskitetyllä sähköpiirien ohjauksella ja valvonnalla NMEA 2000 -verkon kautta. |
| Viestintäprotokolla | NMEA 2000 |
| Liitäntöjen määrä | 4.0 |
| Ulostulojen määrä | 6.0 |
| Langallinen tulo | NMEA 2000 -liitäntä |
| Langallinen lähtö | NMEA 2000 -liitäntä |
| Suurin lähtövirta kanavaa kohden | 20 A |
| Liitintyyppi | 6-napainen ruuviliitin |
| Galvaaninen eristys | Oui |
| MasterBus-yhteensopiva | Ei |
| Yhteensopiva CZone-järjestelmän kanssa | Oui |
| Yhteensopiva NMEA 2000:n kanssa | Oui |
| Käyttöjännitealue | 12 V |
| Asennustyyppi | Pintakalustusasennus |
| IP-luokitus | IPX5 |
| Mitat (L x K x S) | 200 x 128 x 45 mm |
| Paino | 0.659 |
| ABYC-yhteensopivuus | Kyllä |
| Cable Termination Method | Ruuviliitin (ilman erikoispuristusta) |
| Centralized Control Capability | Kyllä |
| Channel Linking For Higher Current | Kyllä |
| Circuit Management Optimization | Kyllä |
| Compact Design Benefit | Säästöä tilassa ja asentaminen helpompaa |
| Yhteensopivat laitesseriat | CZone-sarja |
| Digital Switching | Kyllä |
| Fuse Override System | Käyttöohje |
| Fuse Size Programmable | Kyllä |
| Kotelon materiaalityyppi | Ei-metallinen |
| Input Alarm Levels Configurable | Kyllä |
| Installation Screwdriver Type | Littearuuvimeisseli |
| Integrated Dimmer Functions | Kyllä |
| Integrated Timer Functions | Kyllä |
| Liitännän tyyppi | Lähtöliitäntä |
| Max Cable Cross Section Awg | 6 |
| Maksimikaapelin poikkipinta-ala (mm²) | 16 |
| Max Output Current Total | 120 |
| Sulakkeiden määrä | 4 |
| Operating Current Ma | 85 |
| Output Channel Function | Virran syöttö, ohjaus ja piirikytkennät |
| Punnitettu paino (kg) | 0.771 |
| Virtalähde | 12 VDC |
| Tuotteen käyttötarkoitus | Modernisoi veneen ja matkailuauton sähköjärjestelmiä, yksinkertaista asennusta sekä tarjoa keskitetty ohjaus ja valvonta kannettaville virtapiireille. |
| Korvattava perinteinen laite | Perinteiset sulake- ja katkaisijakomponentit |
| Valmiustilan virta (mA) | 60 |
| System Modernization Type | Merelliset ja matkailuvaunujen sähköjärjestelmät |
| Langallinen verkko | NMEA 2000 |
Yksityiskohtainen kuvaus
Yksityiskohtainen kuvaus

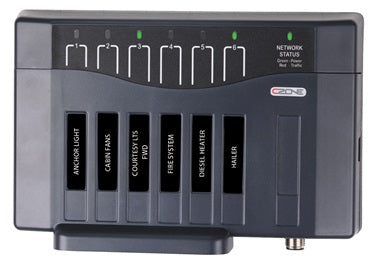

CZone OI -lähtöliitäntä (viite 80-911-0009-00) on älykäs digitaalinen kytkentäratkaisu, joka on suunniteltu uudistamaan meri- ja matkailuautoalojen sähköjärjestelmiä. Se korvaa perinteiset sulake- ja katkaisijapaneelit, yksinkertaistaen asennusta ja tarjoamalla keskitetyn valvonnan ja ohjauksen. Osana Navico Groupin CZone-ympäristöä tämä liitäntä mahdollistaa integroitujen virtapiirien optimoidun hallinnan NMEA 2000 -verkon kautta.
CZone OI -lähtöliitännän tekniset ominaisuudet
CZone OI -lähtöliitäntä on varustettu kuudella robustilla lähtökanavalla, joista kukin kytkee ja suojaa jopa 20 ampeerin piirejä. Laite sisältää neljä varafusebitasoa, mukaan lukien manuaalinen poikkeusjärjestelmä, joka täyttää ABYC-vaatimukset. Sulakkeiden koot ovat ohjelmoitavissa laitteen ohjelmiston kautta. Tuloja voidaan määrittää hälytysrajoilla sekä ylä- että alarajalle. Laite on suojattu IPX5-luokan vesitiiveydeltä ja kuluttaa 85 mA toiminnassa (60 mA valmiustilassa) 12 V jännitteellä. Mitat ovat 128 x 200 x 45 mm.
Järjestelmän integrointi ja joustavuus
Yhteydet toteutetaan kuusipinnisellä liittimellä, joka soveltuu kaapeleille aina 16 mm² asti (6 AWG). Liittimet voidaan asentaa tavallisella litteällä ruuvimeisselillä ilman erikoistyökaluja. Tämä kompakti, ei-metallinen moduuli sisältää toimintoja kuten ajastimia ja himmentimiä. Sen rakenne mahdollistaa useiden kanavien yhdistämisen suurempien kytkentävirtojen saavuttamiseksi. Verrattuna vanhempiin tai vähemmän integroituihin ratkaisuihin, CZone OI -lähtöliitäntä tarjoaa lisää joustavuutta ja yksinkertaistaa kaapelointia, mikä on tyypillistä edistyneille digitaalisille kytkentäjärjestelmille kuten CZone, toisin kuin perinteiset sähkönjakeluarkkitehtuurit.
Asiantuntijan arvio
Asiantuntijan arvio
Pol CONIN
Digitaalivastaava
« CZone OI: Digitaalinen virtapiirien hallinta NMEA 2000 -järjestelmille »
