Garmin

010-04487-00

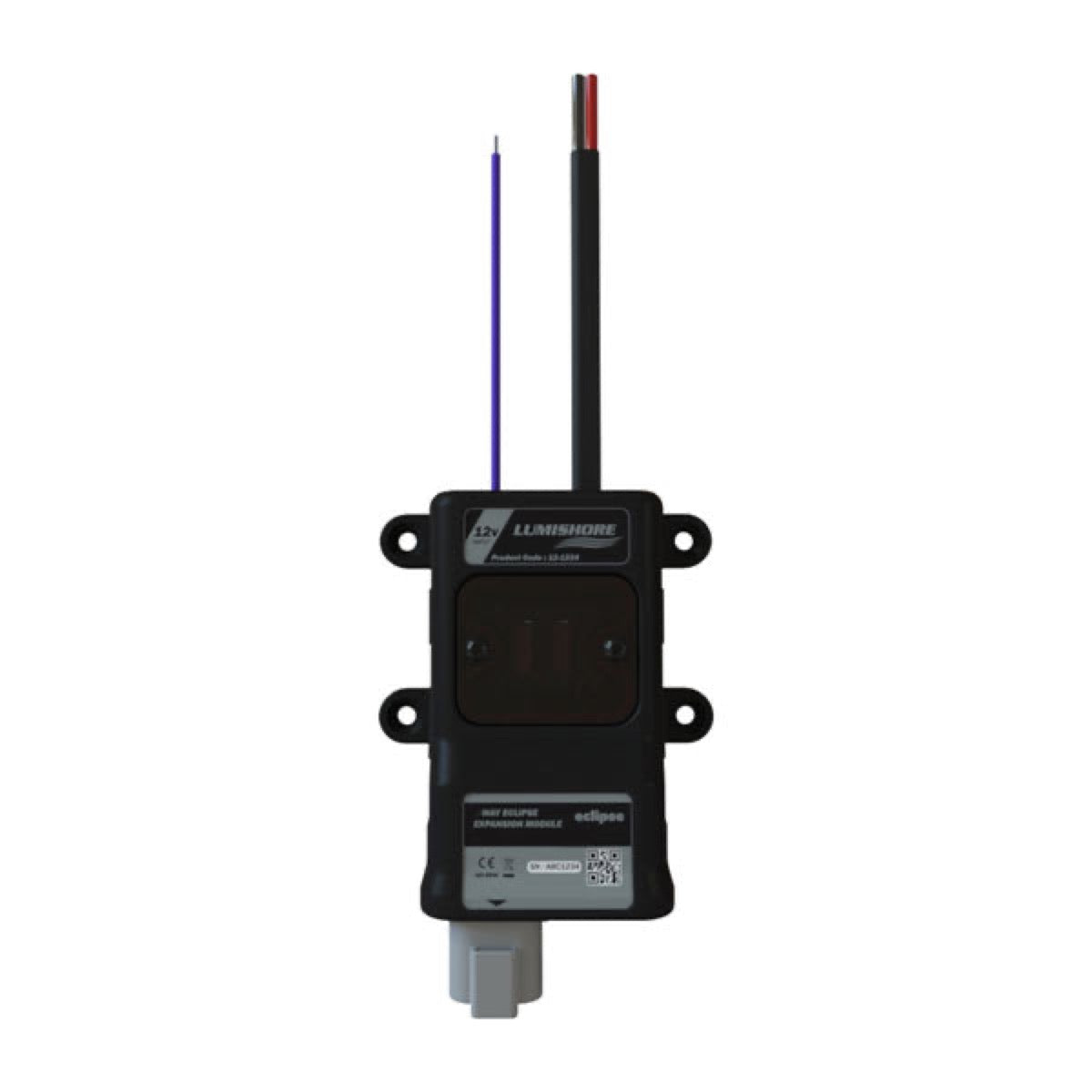

ECLIPSE, 1 vyöhykkeen laajennusmoduuli

Garminin ECLIPSE 1-vyöhykkeen laajennusmoduuli, jonka on kehittänyt Lumishore, mahdollistaa yhden itsenäisen valaistusvyöhykkeen lisäämisen olemassa olevaan ECLIPSE-järjestelmääsi, jolloin kokonaiskapasiteetiksi nousee kuusi vyöhykettä. Moduuli on suunniteltu helppokäyttöiseksi ECLIPSE-ohjauskeskuksen kanssa ja yhteensopiva MFD:n kanssa. Se tarjoaa tarkan himmennys-, väri- ja stroboskooppiefektien hallinnan. Moduuli toimitetaan ECLIPSE 6-napaisella kaapelipaketilla ja sulakesarjalla.

Julkinen hintaHyötyä ammattihintaan

185,00€

185,00€ ~~199,99€~~

sis. alv Toimitus lasketaan maksun yhteydessä.

Varastossa

Ilmainen toimitus noutopisteeseen yli 150€ Ranskassa
Nouto Skysatista mahdollinen

Mittatilaustyönä asennus

Luota Skysatiin veneeseen laitteen asentamisessa

Pyydä tarjous

Asentajat lähelläsi

kiitos valtuutettujen asentajamme verkostosta

Etsi asentaja

Huoltopalvelu

Valitse lisäapu asentamiseen

Tekniset tiedot

Ohjausliitännän tyyppi	Älylaitteen (Wi-Fi) tai yhteensopivan monitoiminäytön (MFD) kautta
Ohjaustyyppi	ECLIPSE-komentokeskuksen kautta (Wi-Fi, MFD, hetkellinen kytkin)
Yhteensopivat valojärjestelmät	ECLIPSE-valaistuslaitteet vedenpinnan ylä- ja alapuolella (Downlights, Courtesy Lights, Strip Lights, Neon Flex, Flood Lights, vedenalaisvalot)
Zone Control	Lisää 1 itsenäinen valaistusvyöhyke, jonka avulla valaistusta voidaan ohjata erikseen. Järjestelmään voidaan liittää yhteensä 6 vyöhykettä
Hub Max Lights	Riippuu valaisimien sähkönkulutuksesta (enint. 10 A per vyöhyke, yhteensä enint. 6 vyöhykettä ohjausyksiköllä)
Käyttöjännitealue	10–15 V DC
Tyypillinen virrankulutus	<0,5 W (vain moduuli)
Langaton liitettävyys	Wi-Fi
IP-luokitus	Ei määritelty (asennus kuivaan tilaan)
Säädettävissä oleva valaistus yhteensopiva	Oui
Yhteensopivat näytöt	Garmin, Raymarine, Simrad, B&G, Furuno
Liitintyyppi	RJ45
Asennusympäristö	Kuiva
Lighting Output Channels	4 (punainen, vihreä, sininen, valkoinen)
Max Load Current Per Zone	10
Asennustyyppi	Sisätiloissa, tasaisella pinnalla
System Max Current Load	30
System Max Zones	6
Langallinen tulo	RJ45
Langallinen lähtö	RJ45

Yksityiskohtainen kuvaus

Suunniteltu laajentamaan olemassa olevaa Garminin ECLIPSE-merivalaistusjärjestelmää, Lumishoren valmistama ECLIPSE 1 vyöhykkeen laajennusmoduuli lisää yhden itsenäisen valaistusvyöhykkeen. Tämä moduuli mahdollistaa järjestelmän kokonaiskapasiteetin kasvattamisen kuuteen erilliseen valaistusvyöhykkeeseen, kun se yhdistetään ECLIPSE-ohjauskeskukseen.

Integrointi ja yhteensopivuus

ECLIPSE-laajennusmoduuli kytkeytyy ECLIPSE-ohjauskeskukseen, jota voidaan ohjata Wi-Fi-yhteyden kautta älylaitteella (puhelin/tabletti) tai yhteensopivan monitoiminäytön (MFD) kautta. Se tukee Ethernet-yhteyttä Garmin-, Raymarine- (Raynet-kaapelilla RJ45 A80151), Simrad/B&G- (Navicon muuntokaapeli 60-0373) sekä Furuno-monitoiminäyttöihin (vakiolla CAT5e Ethernet-kaapelilla). Tämä monialustainen yhteensopivuus takaa joustavan integroinnin erilaisiin meriympäristöihin. Toisin kuin pääohjauskeskus, joka hallitsee ensimmäisiä vyöhykkeitä, tämä moduuli keskittyy ainoastaan yhden lisävyyhkeen lisäämiseen, mahdollistaen valaistusjärjestelmän modulaarisuuden.

Tekniset ominaisuudet ja toiminnot

Toimien 12 V:n jännitteellä (10–15 VDC), maksimikulutuksellaan 0,04 A (pelkkä moduuli) ja keskimääräisellä tehonkulutuksellaan <0,5 W, moduuli on suunniteltu energiatehokkaaksi. ABS-muovista valmistettu, palonkestävä ja halogeeniton rakenne sekä IP67-suojausluokka takaavat pöly- ja tilapäisen upotuksen kestävyyden jopa 1 metrin syvyyteen 30 minuutin ajan. Jokainen lisätty valaistusvyöhyke hyödyntää himmennys-, värivalinta- ja salamointitoimintoja. "Ääni valoon" -toiminto tukee erityisesti RGBW-valoja. Ohjaus on mahdollista hetkellisen kytkimen tai ECLIPSE-ohjauskeskuksen käyttöliittymän kautta. Moduuli on yhteensopiva kaikkien Lumishore ECLIPSE -valaisimien kanssa, sekä upotettavien että vedenpäällisten.

Dokumentaatio

Type	Nom
	Notice d'installation - Guide d'installation module d'extension ECLIPSE (EN)
	Manuel utilisateur - Manuel d'utilisation et configuration module d'extension ECLIPSE (EN)

Asiantuntijan arvio

« Joustava jatko-osa Lumishore ECLIPSE -valaistusjärjestelmille »

Garmin ECLIPSE -valoyksikön 1-vyöhykkeen laajennusmoduuli on olennainen komponentti purjeveneiden omistajille, jotka haluavat edistyneen valaistuksen räätälöinnin Lumishore ECLIPSE -järjestelmään. Sen käyttötarkoitus perustuu kykyyn siirtyä perusjärjestelmästä monimutkaisempaan kokoonpanoon, tarjoten jopa kuusi erillistä vyöhykettä. Tämä mahdollistaa valaistusilmapiirin hallinnan yksityiskohtaisella tarkkuudella, olipa kyseessä vedenalaiset valot, kohteliaisuustilojen valot tai kannen valot. Moduuli soveltuu erityisesti keskikokoisiin ja suuriin veneisiin, joissa itsenäisten valaistusvyöhykkeiden tarve on suuri.

Asennus edellyttää, että ECLIPSE-keskusyksikkö on jo paikoillaan. Moduuli kytketään ECLIPSE-kaapelipaketin kautta, ja integrointi MFD-jährjestelmään (MFD = karttaplotteri) helpottuu eri merivalmistajien (Garmin, Raymarine, Navico Simrad/B&G) kanssa yhteensopivien muunnoskaapeleiden ansiosta. Vaikka ohjelmiston konfigurointi kuvataan "plug-and-play" -toiminnoksi, sähkö- ja mekaaninen asennus on suoritettava ammattitaitoisen henkilön toimesta varmistamaan vedenpitävyys (IP67) ja meriteollisuuden standardienmukaisuus. Valmistajan suosituksen mukaan moduuli on asennettava kuivaan paikkaan, pois lämmön- ja tärinälähteistä.

Tämä moduuli tarjoaa joustavan laajennusratkaisun, joka eliminoi tarpeen toiselle keskusyksikölle 4–6 vyöhykkeen kokoonpanoissa. Se mahdollistaa järjestelmän skaalautuvuuden ilman ylimääräisiä kustannuksia tarpeettomille ominaisuuksille. Moduuli ei kuitenkaan ole itsenäinen tuote, vaan se on liitettävä ECLIPSE-keskusyksikköön. Sen yhteensopivuus eri merivalmistajien MFD-laitteiden kanssa on merkittävä etu, tarjoten saumattoman integraation riippumatta veneen päänavigointielektroniikasta.

Durabilité

Facilité d'installation

Rapport performance / prix

Maksu ja turvallisuus

Maksutietojasi ja muita tietojasi käsitellään turvallisesti.

ECLIPSE, 1 vyöhykkeen laajennusmoduuli

185,00€

185,00€ ~~199,99€~~

Usein kysytyt kysymykset

Tarvitsetko apua? Ota yhteyttä

Mikä on Garmin ECLIPSE 1-vyöhykkeen laajennusmoduuli?

Tämä moduuli on suunniteltu laajentamaan olemassa olevaa Lumishoren ECLIPSE-merivalojärjestelmää. Se lisää järjestelmään itsenäisen valaistusalueen.

Kuinka monta valaistusvyöhykettä tämä moduuli voi lisätä järjestelmääni?

Tämä moduuli lisää itsenäisen valaistusalueen. Koko järjestelmä pystyy hallitsemaan jopa kuutta erillistä valaistusaluetta, kun se yhdistetään ECLIPSE-ohjauskeskukseen.

Mikä on tämän moduulin päätehtävä ECLIPSE-ohjauskeskukseen verrattuna?

Toisin kuin pääohjauskeskus, joka hallitsee ensimmäiset valaistusvyöhykkeet ja ohjaustoiminnot, tämä moduuli keskittyy yksinomaan yhden lisävalaistusvyöhykkeen lisäämiseen, mahdollistaen näin valaistusjärjestelmän modulaarisuuden.

Mikä on ECLIPSE-lisämoduulin vaadittava syöttöjännite?

Moduuli toimii 12 V jännitteellä, käyttöjännitealueella 10–15 VDC. Sitä ei saa kytkeä tämän alueen ulkopuolisiin jännitteisiin eikä suoraan vaihtojänniteverkkoon.

Mikä on ECLIPSE-laajennusmoduulin sähkönkulutus?

Moduulin maksimikulutus on 0,04 A, keskimääräinen tehonkulutus alle 0,5 W.

Voiko ECLIPSE-laajennusmoduuli toimia itsenäisesti?

Ei, ECLIPSE-laajennusmoduuli on suunniteltu laajentamaan olemassa olevaa ECLIPSE-merivalaistusjärjestelmää ja se on liitettävä ECLIPSE-ohjauskeskukseen toimiakseen. Sitä ei voi käyttää yksinään.

Mihin pääasialliseen laitteeseen ECLIPSE-laajennusmoduuli on yhteensopiva?

ECLIPSE-laajennusmoduuli on yhteensopiva Garminin ECLIPSE-ohjauskeskuksen kanssa. Se integroituu tähän ohjauskeskukseen laajentaakseen valaistusalueiden määrää.

Onko ECLIPSE-järjestelmä yhteensopiva muiden merkkisten monitoiminäyttöjen (MFD) kanssa?

Kyllä, tämän moduulin liitettävä ECLIPSE-käyttökeskus on yhteensopiva Garmin-, Raymarine- (Raynet-RJ45-kaapelilla A80151), Simrad/B&G- (Navico-muuntokaapelilla 60-0373) sekä Furuno-MFD-laitteiden kanssa. Tämä monialustainen yhteensopivuus takaa integroinnin joustavuuden.

Miten liitännäismoduuli kytkeytyy ECLIPSE-ohjauskeskukseen?

Laajennusmoduuli kytketään ECLIPSE-ohjausyksikköön erityisellä liitinkaapelilla. Ohjausyksikössä on omat porttinsa laajennusmoduuleille (1 vyöhyke tai 2 vyöhykettä).

Onko laajennusmoduuli yhteensopiva 24 V:n veneen sähköjärjestelmien kanssa?

Ei, ECLIPSE-järjestelmä, mukaan lukien tämä lisämoduuli, on suunniteltu toimimaan ainoastaan veneissä, jotka on varustettu 12 V:n järjestelmällä. Käyttöjännitealue on 10–15 VDC.

Mihin ECLIPSE-lisämoduuli tulee asentaa?

Laajennusmoduuli on asennettava kuivaan paikkaan, tasaiselle (ei kaarevalle) pinnalle, sekä poispäin lämmön- ja tärinälähteistä varmistaakseen sen moitteettoman toiminnan ja kestävyyden.

Täytyykö minun käyttää ammattilaista moduulin asentamiseen?

Sähkö- ja mekaanisen asennuksen suorittaminen ammattitaitoisen asentajan toimesta on erittäin suositeltavaa varmistaakseen oikeaoppisen ja turvallisen asennuksen.

Mitkä varotoimet on otettava huomioon ennen laajennusmoduulin asennuksen aloittamista?

Ennen asennusta varmista aina, että veneen sähkölähde ja akku ovat irrotettuina tai eristettyinä sähköiskun vaaran välttämiseksi.

Miten valot on kytketty ECLIPSE-järjestelmän lähtöalueisiin?

Jokainen ECLIPSE-järjestelmän lähtöalue kestää maksimissaan 10 ampeerin kuorman. Valot kytketään suoraan ohjauskeskuksen tai laajennusmoduulien lähtöalueisiin.

Tarvitseeko ECLIPSE-järjestelmä kytkennän sulakkeeseen tai sulakkeen?

Kyllä, ECLIPSE-ohjauskeskukseen, johon laajennusmoduuli on kytketty, on liitettävä sopiva sulake tai katkaisija. Ohjauskeskuksen kokonaiskuormitus on enintään 30 ampeeria (10 ampeeria per vyöhyke).

Miten uusi valaistusvyöhyke määritetään lisättyä valaistusmoduulia käytettäessä?

Fyysisen asennuksen jälkeen sinun on päästävä ECLIPSE-ohjauskeskuksen käyttöliittymään. Valitse 'Setup'-kuvake, sitten 'Create zone', valitse vastaava vyöhykeulostulo, valon tyyppi ja väri. Näyttöön tulee yhteenvetosivu, jossa voit muuttaa vyöhykkeen nimeä ja valita kuvakkeen ennen tallentamista. Ohjauskeskuksen virransyöttö on kytkettävä uudelleen vyöhykkeiden konfiguroinnin jälkeen.

Voinko luoda räätälöityjä valaistuskohtauksia tämän moduulin lisäämille vyöhykkeille?

Kyllä, kun vyöhykkeet on määritetty ECLIPSE-ohjausyksikön käyttöliittymän kautta, voit valita värin, efektin ja intensiteetin jokaiselle valaistusvyöhykkeelle, mukaan lukien moduulin lisäämät vyöhykkeet, ja tallentaa ne "Kohtauksena". Näihin kohtauksiin voi kuulua yksi tai useampia vyöhykkeitä, ja jopa vyöhyke, joka on määritetty "pois päältä".

Miten ECLIPSE-järjestelmä, mukaan lukien laajennetut alueet, ohjataan?

Järjestelmää ohjataan ECLIPSE-ohjauskeskuksesta. Tämä voidaan tehdä älylaitteen (puhelimen tai tabletin) kautta yhdistämällä ECLIPSE:n hotspotiin tai MFD:n Wi-Fi-verkkoon, tai suoraan yhteensopivaan monitoiminäyttöön (MFD), joka on kytketty Ethernet-verkkoon.
