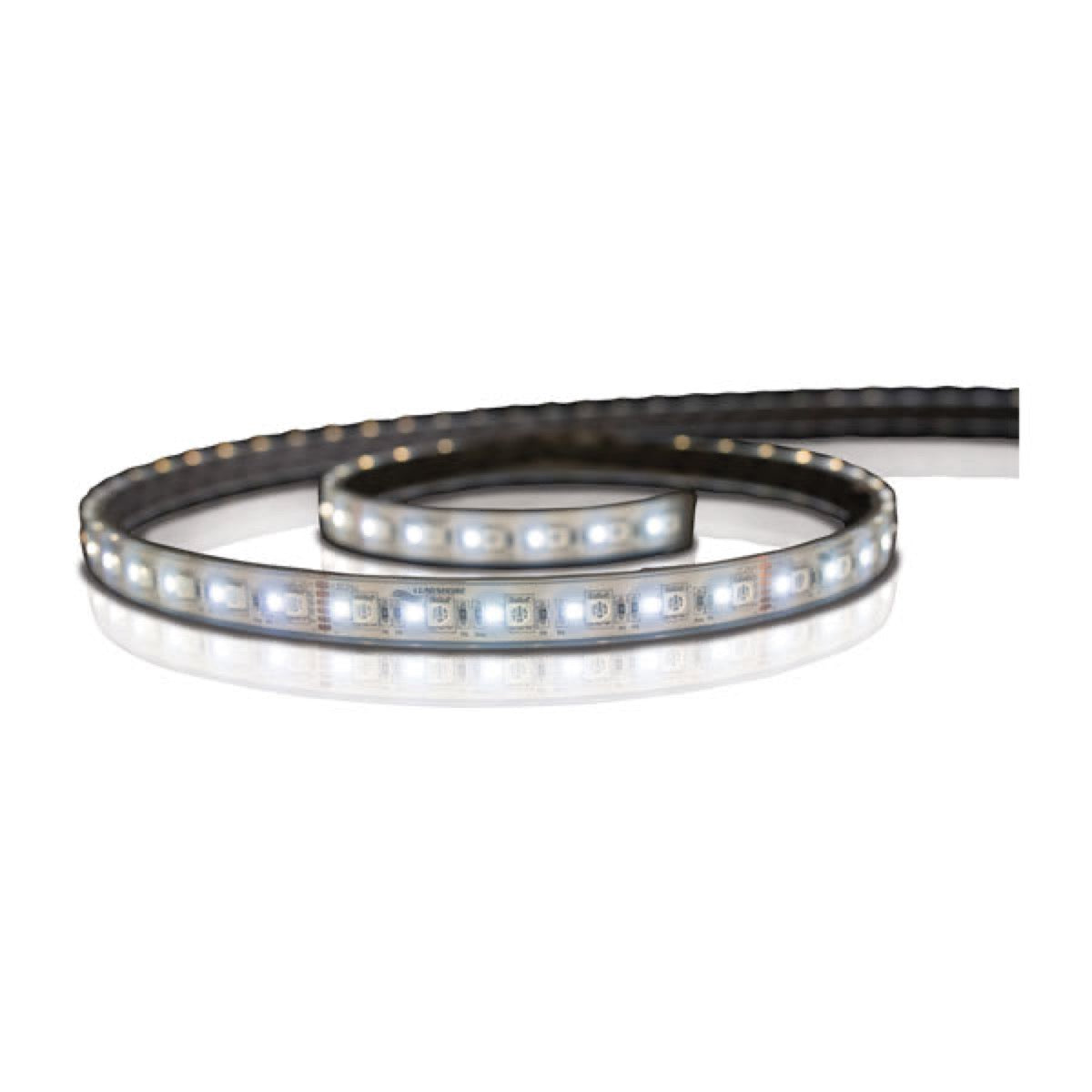

ECLIPSE SL100, valaistusteippi valkoinen, 2,5 m

Tämä Garminin ECLIPSE SL100 -valonauha emittoi valkoista valoa, jonka värilämpötila on 5000 K.

ECLIPSE SL100 -valonauhan pituus on 2,5 metriä.

Kyllä, valonauha on täysin suljettu ja tiivistetty, mikä tarjoaa IP68-suojauksen. Se voidaan asentaa sisä- tai ulkotiloihin, myös kosteisiin alueisiin. Se ei kuitenkaan ole suunniteltu pysyvään upotukseen veteen.

ECLIPSE SL100 -valovalonauha on suunniteltu toimimaan yksinomaan 12V DC:n venejärjestelmissä. Se toimii jännitealueella 10–15V DC. Älä kytke sitä jännitteeseen tämän alueen ulkopuolelta tai suoraan vaihtojännitteeseen (AC).

Valonauhan suurin sähkönkulutus on 6 wattia metriä kohti. Tyypillinen virta on 0,5 A 12 V:n jännitteellä.

Kyllä, kaapelin taivutussäde on vähintään 50 mm (1,968 tuumaa) ainoastaan pystysuunnassa. Kaapelia ei saa taivuttaa vaakasuunnassa eikä vääntää.

Leikkaa valovyön nauha seuraavasti:

Aseta nauha tasaiselle alustalle ja tunnista leikattava pää. Mittaa ja merkitse vaadittu pituus varmistaen, että leikkaat ainoastaan merkittyjen leikkauspisteiden kohdalta. Käytä saksia nauhan leikkaamiseen yhdellä leikkausliikkeellä leikkauspisteiden keskeltä.

Kyllä, leikattu pää on tärkeä sulkea, jotta vedenpitävyys säilyy. Toimenpiteeseen kuuluu 20 mm:n irrottaminen tukimateriaalista, hieman naarmuttaminen 10 mm:n päästä, teipin poistaminen silikonin paljastamiseksi, puolen täyttäminen silikoniliimalla (mukana toimitettu) päätykorkilla ja kiinnittäminen. Anna kovettua 24 tuntia ennen käsittelyä.

Valonauha on varustettu 3M-liimapinnalla. Puhdista kiinnityspinta huolellisesti isopropanolilla (IPA) varmistaaksesi, että se on vapaa pölystä ja liasta. Poista sen jälkeen suojakalvo ja paina nauhaa kiinni, kohdistamalla paine ainoastaan reunoihin (ei LED-elementteihin). Anna liiman asettua 24 tunnin ajan ennen nauhan kytkemistä päälle.

Ulkona asennettaessa kosteissa olosuhteissa tai tiukoissa kaarruissa on suositeltavaa käyttää mekaanisia kiinnikkeitä (kiinnitysklippejä) lisäksi liimakerroksesta. Kiinnikkeet tulee sijoittaa 250–300 mm:n välein ja/tai kaarruksen molemmille puolille, välttäen niiden asentamista LED-valojen kanssa samalle linjalle.

Suosittelemme, että ammattitaitoinen asentaja suorittaa sähkö- ja mekaanisen asennuksen varmistaakseen oikean ja turvallisen asennuksen.

Kyllä, valonauha on valmistettu UV-kestävästä materiaalista. Se ei kuitenkaan saa olla asennettuna suoraan voimakkaaseen ja pitkäaikaiseen auringonpaisteeseen, jotta sen pitkäikäisyys säilyy.

Valonauhan leveys on 10,8 mm ja korkeus 5,2 mm.

Yksinkertaiseen kytkentään yksikanavaiset valonauhat voidaan liittää päälle/pois-kytkimeen. Valonauhan punainen johto kytketään +12V:iin (suojakytkimen kautta), ja musta johto kytketään kytkimeen, joka puolestaan kytketään maahan (GND).

Kyllä, valkoinen ECLIPSE SL100 -valovyö on yhteensopiva ECLIPSE-ohjausyksikön kanssa. Asennettaessa ohjausyksikön kanssa ECLIPSE-kaapelin punainen johto on kytkettävä valovyön punaiseen johtoon ja ECLIPSE-kaapelin sininen sekä valkoinen johto mustaan johtoon.

Ei, on tärkeää olla yhdistämättä yksivärisiä, kaksivärisiä ja RGB-valaistusnauhoja samaan vyöhyketulon lähtöön. Käytä jokaista valonauhatyyppiä varten erillistä vyöhyketulon lähtöä.

Kyllä, asennuksen yhteydessä vedä nauha varovasti kelalta ja älä päästä sitä putoamaan tai kiertymään. Älä paina LED-alueelle, paina ainoastaan nauhan reunoja. Älä vedä, venytä, kierrä tai taivuta nauhaa vaakatasossa. Yli metrin pituisissa nauhoissa on suositeltavaa käyttää kahta henkilöä.

Jos liima ei poisteta oikein suljetun pään pinnalta tai sulatusprosessi suoritetaan väärin, se voi vaarantaa liitoksen tiiveysominaisuudet ja johtaa takuun raukeamiseen.

ECLIPSE SL100 -valonauhassa on 60 LEDiä metriä kohden, mikä tarjoaa tasaisen valaistuksen.

Ei, ECLIPSE SL100 -valonauha on suunniteltu toimimaan ainoastaan 12V DC -järjestelmissä. Älä kytke sitä suoraan AC-jännitteeseen.
