Garmin

010-04466-00

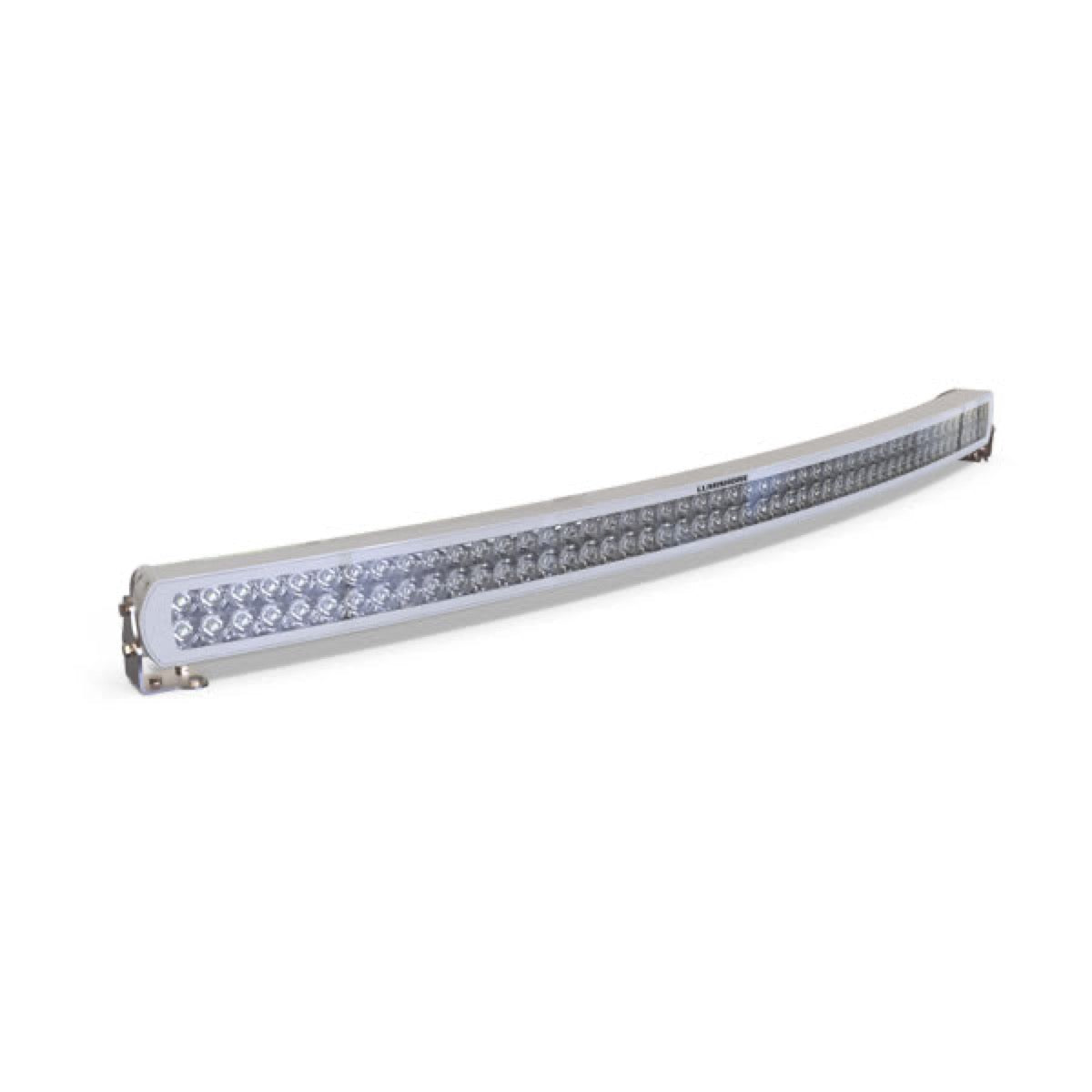

Kaareva valonauha 50 tuumaa

Conçue par Lumishore et distribuée par Garmin, cette barre lumineuse incurvée de 50 pouces offre un éclairage marin haute intensité avec 39 600 lumens au luminaire et un indice de protection IP68. Son boîtier en aluminium de qualité marine et sa lentille Makrolon garantissent une durabilité face à l'environnement marin, tandis que les options de contrôle via MFD ou interrupteur simple facilitent son intégration à votre système. Elle est livrée avec supports de montage en acier inoxydable, gabarits de perçage et visserie complète.

Julkinen hintaHyötyä ammattihintaan

2.496,97€

2.496,97€ ~~2.759,99€~~

sis. alv Toimitus lasketaan maksun yhteydessä.

Varastossa

Ilmainen toimitus noutopisteeseen yli 150€ Ranskassa
Nouto Skysatista mahdollinen

Mittatilaustyönä asennus

Luota Skysatiin veneeseen laitteen asentamisessa

Pyydä tarjous

Asentajat lähelläsi

kiitos valtuutettujen asentajamme verkostosta

Etsi asentaja

Huoltopalvelu

Valitse lisäapu asentamiseen

Tekniset tiedot

Tuotteen alatyyppi	Barre lumineuse
Asennustyyppi	Montage sur étrier
Käyttöjännitealue	10.5-31 VDC
Tyypillinen virrankulutus	384 W
Valovirta (lumen)	39600.0
Värilämpötila	5000.0
Valon väri	Blanc
Ulkohalkaisija (mm)	9.5
Kotelon materiaali	Aluminium avec revêtement en poudre
Väri / viimeistely	Noir
IP-luokitus	IP68
Säädettävissä oleva valaistus yhteensopiva	Oui
Suuntaava keila	Oui
Odottettu käyttöikä (tuntia)	50000.0
Yhteensopivat näytöt	Afficheurs multifonctions
Height Depth Mm	158
Led Power Per Unit	10
Näytön materiaali	Makrolon
Light Emitting Length Mm	1246
Max Current Consumption 12v	32.1
Max Current Consumption 24v	16.0
Number Of Leds	100
Kokonaispituus (mm)	1315
Total Lumens	89100

Yksityiskohtainen kuvaus

Meritekniseen valaistukseen suunniteltu Garminin 50 tuuman kaareva valonauha, jonka on valmistanut Lumishore, on tehokas ratkaisu veneisiin, jotka vaativat laajaa näkyvyyttä. Se sisältää 100 kappaletta 10 W:n valkoisia LED-valoja, jotka tuottavat 39 600 lumenia valaisimelta ja yhteensä 89 100 lumenia. Värilämpötila on 5000 K. Valokeila on säädettävä, ja sen säteilykulma vaihtelee 9°:sta 50°:een.

Rakenne ja tekniset tiedot

Valonauha toimii 10,5–31 VDC:n jännitealueella ja sen maksimikulutus on 32,1 A 12 V:n jännitteellä (16,0 A 24 V:n jännitteellä). Rakenne on merenkestävä: alumiinikotelo meriympäristöön soveltuvalla jauhepinnoitteella ja Makrolon-linssi. Suojausluokka on IP68, mikä takaa pöly- ja upotuskestävyyden. LEDien tyypillinen käyttöikä on yli 50 000 tuntia, mikä takaa pitkäaikaisen luotettavuuden.

Ohjausmahdollisuudet ja integrointi

Garminin kaarevaa valonauhaa voidaan ohjata yksinkertaisella päälle/pois-kytkimellä ilman tarvetta raskaalle kaapelointijärjestelmälle tai ulkoiselle releelle perustoiminnallisuuden osalta. Monipuolisempaa ohjausta varten se on yhteensopiva monitoiminäyttöjen (MFD) kanssa LUX-valonohjausmoduulin, älylaitteen tai Lumishoren ECLIPSE- tai EOS-LUX-ohjauskeskuksen kautta. Tämä ohjausmahdollisuuksien joustavuus tekee siitä monikäyttöisen ratkaisun erilaisiin kannen asennuksiin, T-toppeista kalastustorneihin, ja se on suunniteltu estämään häikäisyn keulan alueella asennettaessa.

Dokumentaatio

Type	Nom
	Notice d'installation - Manuel d'installation pour barre lumineuse incurvée 50"

Asiantuntijan arvio

« Garmin 50" valovalo: Merivalaistuslaite ja järjestelmäintegraatio »

Garminin 50 tuuman kaareva valonauha, joka perustuu Lumishoren osaamiseen, on aluevalaistusratkaisu, joka on suunniteltu vaativaan navigointiin ja yötoimintoihin. Sen käyttöarvo on merkittävä veneille, jotka tarvitsevat voimakasta ja tasaista valaistusta tietyille alueille, kuten T-toppeihin, ohjaamon katoihin, kalastuslautoihin tai keuloihin, mikä parantaa turvallisuutta manöövereissä tai kalastusoperaatioiden tehokkuutta.

Tämän mallin asennus vaatii erityistä huolellisuutta. Fyysisen tukien asentamisen lisäksi ruostumattomasta teräksestä on noudatettava porausleikkurin avulla tehtävää sijoitteluproseduuria, jotta keulan häikäisyn (bow glare) välttäminen onnistuu – tämä on kriittinen seikka sekä mukavuuden että turvallisuuden kannalta. Pulttien kiristäminen ja merimaalien käyttö ovat välttämättömiä tiiviyden ja kiinnityksen kestävyyden takaamiseksi. Valmistajan toimittama jakolevy tasaa kiinnityskuormitusta, estäen liialliset jännitykset asennuspinnalla.

Tämä tuote eroaa kuluttajille suunnatuista valonauhoista merellisellä IP68-suojauksellaan, kestävyysmateriaaleillaan (jauhemaalattu alumiini, Makrolon-linja) sekä integrointimahdollisuuksillaan. Ohjaus mahdollistuu multifunktio-näytön (MFD) tai Lumishore LUX -ohjausmoduulin kautta, mikä tarjoaa keskitetyn hallinnan ja himmennysominaisuudet, jotka ylittävät itsenäisten valaisimien ominaisuudet. On tärkeää huomioida 32,1 A:n sähkönkulutus 12 V:n jännitteellä, joka on otettava huomioon virtapiirin mitoittamisessa, jotta saavutetaan optimaalinen suorituskyky ilman ylikuormitusta. Vaikka tuote on monipuolinen, 50 tuuman koko voi osoittautua ylimitoitetuksi pienille veneille tai tilan ollessa erittäin rajoitettua.

Durabilité

Facilité d'installation

Rapport performance / prix

Maksu ja turvallisuus

Maksutietojasi ja muita tietojasi käsitellään turvallisesti.

Kaareva valonauha 50 tuumaa

2.496,97€

2.496,97€ ~~2.759,99€~~

Usein kysytyt kysymykset

Tarvitsetko apua? Ota yhteyttä

Mikä on tämän Garmin-valonauhan pituus?

Garminin kaareva 50 tuuman valonauha on 1315 mm pitkä. Kiinnityskeskipisteiden välinen etäisyys on 1246 mm.

Kuinka monta luumenia tämä valonheitin tuottaa?

Tämä valonheitin on varustettu 100 kappaletta 10 W:n valkoisia LED-valoja. Se tuottaa yhteensä 89 100 lumenia, joista valaisin tuottaa 39 600 lumenia.

Mikä on valon värilämpötila?

Tämän valonauhan valon värilämpötila on 5000 K (Kelvin).

Mikä on tämän valokeilan säteen kulma?

Tämän valokeilan säde on säädettävä, ja sen kulma vaihtelee 9° ja 50° välillä.

Mistä materiaaleista valovalaisin on tehty?

Valaisin on valmistettu merikelpoisesta alumiinirungosta, jossa on jauhemaalipinnoite, sekä Makrolon-linssistä. Tämä rakenne soveltuu meriympäristöön.

Onko tämä valaisinvyö vastustuskykyinen veden ja pölyn vaikutuksille?

Kyllä, tämä valaisin on IP68-suojaluokiteltu, mikä takaa sen kestävyyden pölyä ja vesimerta vastaan.

Mikä on LED-valojen arvioitu käyttöikä?

Tämän valonauhan LEDien tyypillinen käyttöikä on yli 50 000 tuntia, mikä takaa pitkäaikaisen luotettavuuden.

Mikä on valonauhan sähkönkulutus?

Valonauhan käyttöjännitealue on 10,5–31 VDC. Maksimivirrankulutus on 32,1 A 12 V:n ja 16,0 A 24 V:n jännitteellä.

Kuka saa asentaa tämän valonauhan?

Tämän tuotteen asennus, tarkastus ja huolto on suoritettava ainoastaan sähköasentajan toimesta, joka noudattaa kaikkia sovellettavia sähköasennusmääräyksiä. Sähkönsyöttö on katkaistava ennen asennusta ja huoltoa sekä niiden aikana.

Mitä pakkaus sisältää asennusta varten?

Asennuspaketti sisältää:

Kaareva valonauha (1)Kuusikantaiset M6 x 40 mm pultit (6)M6 tasapainolevyt (16)M6 x 16 mm pultit (4)M6 nailonlevyt (4)Kiinnikkeet (2)Litteät levyt (2)M6 jousirenkaat (6)M6 nailoninsertti-mutterit (6)Porausmallit kiinnikkeille (2)

Mitkä ovat 50 tuuman valonauhan asennusmitat?

50 tuuman mallin asennusmitat ovat seuraavat:

A (telineen korkeus): 92 mmB (telineen syvyys): 158 mmC (telineen kulma): 44°D (kokonaispituus): 1315 mmE (asennuskeskipisteiden välinen etäisyys): 1246 mm

Täytyykö tiivistysainetta käyttää asennuksen yhteydessä?

Kyllä, kannattaa käyttää veneilykäyttöön tarkoitettua tiivistysainetta (kuten 3M 4200) asennusreikien sisä- ja ulkopuolella. Lisäksi kaapelin läpiviennin on tiivistettävä veneilykäyttöön tarkoitetulla tiivistysaineella, ja läpivientiin suositellaan käytettäväksi kaapelinläpivientitiivistettä.

Minkä halkaisijan reikää tarvitaan kaapelin läpivientiin?

Kaapelin läpivienti vaatii 9,5 mm:n reiän poraamisen. Kaapelin sisäänkäynnin on oltava vesitiivis merenkäyttöön tarkoitetulla tiivistysaineella, ja läpivientiholkin käyttöä suositellaan.

Kuinka estää keulan häikäisy asentamisen yhteydessä?

Jotta vältettäisiin keulan häikäisy ("Bow Glare"), on suositeltavaa valita sijainti ja säätää valonheittimen kaltevuutta siten, että valoa ei osu veneen keulaan. Voit käyttää köyttä, joka on pingotettu keulasta valon yläosaan, visualisoidaksesi valokeilan kulkua.

Mikä on suositeltu kiristysmomentti sivupultteille?

Kun valonauha on kallistettu ja asetettu haluttuun asentoon, kunkin kannattimen sivuilla olevat pultit voidaan kiristää lopulliseen vääntömomenttiin 8 Nm.

Kuinka voin ohjata tätä valopylvästä?

Garminin kaarevaa valovaloa voidaan ohjata useilla eri tavoilla:

Yksinkertaisella päälle/pois-kytkimellä.Monitoiminäytön (MFD) kautta LUX Light -ohjausmoduulin avulla.EOS-LUX-ohjauskeskuksen kautta.ECLIPSE-ohjauskeskuksen kautta (vain 12V veneet).

Onko mahdollista ohjata valonauhaa monitoiminäytön (MFD) kautta?

Kyllä, valopylväs voidaan ohjata monitoiminäytöllä (MFD) käyttämällä LUX Light -ohjausmoduulia.

Onko valonauha yhteensopiva ECLIPSE-ohjauskeskuksen kanssa?

Kyllä, valopalkki on yhteensopiva ECLIPSE-ohjausyksikön kanssa. On kuitenkin tärkeää huomata, että ECLIPSE-ohjausyksikön asennus soveltuu ainoastaan 12V-järjestelmäisille veneille.
