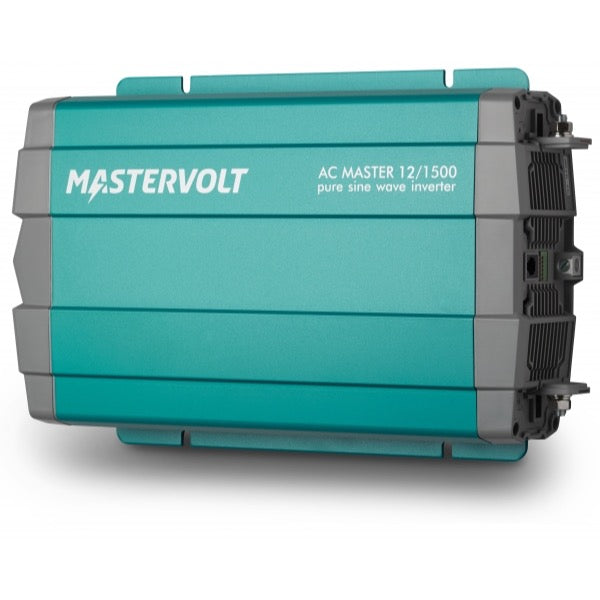

AC Master 12/1500 -muunnin (230V)
Varastossa
Tekniset tiedot
Tekniset tiedot
| IP-luokitus | IP21 |
| Suunniteltu meriympäristöön | Oui |
| Käyttölämpötila-alue | -20 – 60 |
| Jäähdytysmenetelmä | Nopeusmuuttuva tuuletin (lämpötilan ja kuorman ohjaus) |
| Mitat (L x K x S) | 421 x 248 x 83 mm |
| Asennustyyppi | Vaakasuora kiinnitys seinään (ruuveilla) |
| Paino | 4.2 |
| Langallinen verkko | MasterBus |
| Langallinen tulo | Akun tulo (DC) |
| Langallinen lähtö | EU Schuko-pistorasia |
| Nimellinen tulojännite | 12.0 |
| Tulojännitealue | 10,5 V – 16,5 V |
| Nimellinen lähtöjännite | 230.0 |
| Invertterin aaltomuoto | Täysin siniaaltoinen |
| Jatkuva teho 25°C:ssa | 1500.0 |
| Jatkuva lähtöteho (40°C) | 1500.0 |
| Huipputeho | 2650.0 |
| Maksimihyötysuhde (%) | 93.0 |
| Galvaaninen eristys | Oui |
| Etäkäyttöinen virta päälle/pois -tuki | Oui |
| Short circuit protection | Oui |
| Ylikuormitussuoja | Oui |
| Suositeltu sulakekoko | 175.0 |
| Vaihtovirta-liitännän tyyppi | EU-pistorasia (Schuko) |
| Hälytyslähtö | Kuivakosketin |
| Näytön tyyppi | LED-merkkivalot |
| Energiatehokkuus | 93.0 |
| E-Mark-homologointinumero | E13*10R00*10R05*13458*02 |
| Korkeajännitekatkaisujännite (akku) | 16,5 |
| Korkeajänniteakun uudelleenkytkentäjännite | 14.5 |
| Invertterin teknologia | Korkea taajuus |
| Matalajännitesuojaus | Kyllä |
| Uudelleenaktivoitumisjännite (akun lataus) | 12.5 |
| MasterBus-liitäntä vaadittu | Kyllä |
| Suurin lähtöteho | 1500.0 |
| Lähtöjännite | 230.0 |
| Ylikuumenemissuoja | Oui |
| Ylijännitesuojaus | Kyllä |
| Tuotetyyppi | Muunnin |
| Suositeltu akkukapasiteetti (Ah) | 160 |
| Vääränapaisuussuojaus | Kyllä |
| Valmiustilavirta | 0.1 |
| Harmoninen kokonaissärö | 3 |
| Signaalin muoto | Puhtaan siniaallon |
Yksityiskohtainen kuvaus
Yksityiskohtainen kuvaus
Suunniteltu meri- ja vapaa-ajan mobiilisovelluksiin sekä puoliammattimaisiin käyttötarkoituksiin, Mastervolt AC Master 12/1500 (230V) -muuntaja tuottaa 1500 W:n puhdas sinus -vaihtovirran. Tämä malli, tunnistenumero 28011500, muuntaa 12 V:n akun tasavirran stabiiliksi 230 V:n vaihtovirraksi, jonka jännitettä voidaan säätää 200, 220, 230 tai 240 V:n välillä 50/60 Hz:n taajuudella. Se tarjoaa luotettavan ja välttämättömän ratkaisun ympäristöihin, joissa verkkovirta puuttuu tai on epäsäännöllistä, ja tarjoaa erinomaisen hinta-laatusuhteen Mastervolt AC Master -sarjassa.
Suorituskyky ja tekniset ominaisuudet
Mastervolt AC Master 12/1500 tuottaa jatkuvaa 1500 W:n tehoa 25 °C:n ja 40 °C:n ympäristölämpötiloissa (cos phi 1). Se kestää hetkellisiä kuormia jopa 1730 W:n minuutin ajan ja 2650 W:n sekunnin ajan, mikä takaa vaativien laitteiden toiminnan. Sen hyötysuhde on 93 %, mikä minimoi energiahäviöt. Galvaaninen erotus on integroitu, ja harmonisen vääristymän tyypillinen arvo on alle 3 %, mikä takaa puhtaan sinus -virran laadun herkille laitteille. Asennusta varten suositellaan akkukapasiteettia >= 160 Ah, nimellisvirran ollessa 150 A ja CC-puolen minimisulakkeen (hidas) 175 A. Vaadittava kaapelin minimipoikkipinta-ala on 50 mm².
Tämä muuntaja sisältää automaattisen energiansäästöjärjestelmän, joka vähentää tyhjäkäyntikulutusta alle 0,1 A:n lepotilassa ja alle 1,8 A:n päällä -tilassa, pidentäen näin akun käyttöikää. Jäähdytys hoidetaan nopeudensäätöisellä puhaltimella, jota ohjataan lämpötilan ja kuorman mukaan, mikä takaa hiljaisen toiminnan matalalla teholla. LED-merkkivalot antavat tietoa akun jännitteestä, tilasta ja lataustasosta. Ulkoisia hälytyksiä varten on käytettävissä kuiva kontakti.
Rakenne ja suojaukset
Kompaktien mittojen ollessa 248 x 421 x 83 mm (K x L x S) ja painon 4,2 kg, Mastervolt AC Master 12/1500 on suunniteltu helposti asennettavaksi ja vievän vähän tilaa, kiinnitettynä vaakasuoraan seinään. Sillä on suojausluokka IP21. Turvallisuus on etusijalla kattavien suojauksien ansiosta ylikuumenemista, ylikuormitusta, oikosulkua, liian korkeaa tai matalaa akkujännitettä sekä napaisuuden väärin kytkentää (suojattu sulakkeella) vastaan. Tämä malli on CE-, E-merkki- ja RCM-vaatimusten mukainen. Se on myös yhteensopiva MasterBus-järjestelmän kanssa erillisen liittimen kautta.
Sijoittuminen ja käyttökohteet
Mastervolt AC Master -sarjassa malli 12/1500 (230V) tarjoaa huomattavan tehon 12 V:n järjestelmille, eroten alemman tehon malleista kuten 12/700 tai 12/1000 W sekä 24 V:n malleista. Toisin kuin saman sarjan suurempitehoiset muuntajat (2500/3500 W) tai Mastervolt Mass Sine -ammattisarjan mallit, se ei tarjoa useiden yksiköiden yhdistämistä kolmivaiheisiin syöttöihin tai integroituja AC-siirtojärjestelmiä. Se soveltuu siis käyttäjille, jotka etsivät itsenäistä, luotettavaa ja tehokasta ratkaisua esimerkiksi valaistuksen, keittolevyjen tai sähkötyökalujen syöttämiseen ilman monimuuntajan asennusten monimutkaisuutta. Käyttökohteita ovat vapaa-ajan ajoneuvot, purjeveneet, palvelualan ajoneuvot, mobiilit toimistot sekä eristetyt paikat.
