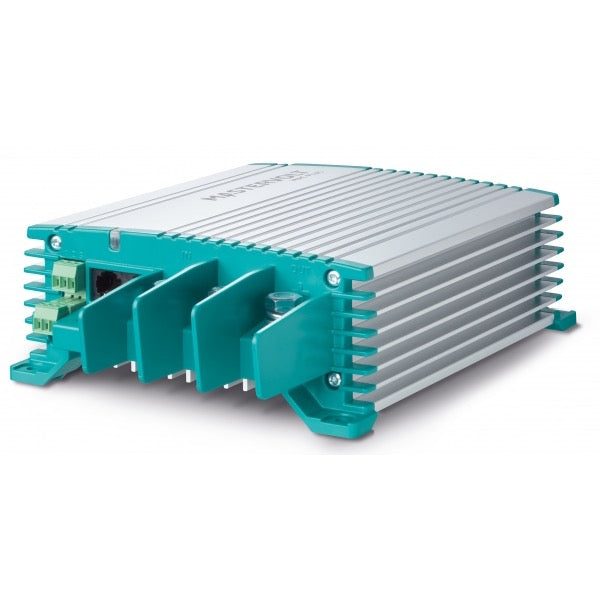

Chargeur convertisseur Mac Plus 24/12-50 + CZone

Ilmainen toimitus yli 300€ EU:ssa
Retrait chez Skysat possible

Installation sur mesure

Faites confiance à Skysat pour installer l'équipement à bord

Demander un devis

Installateurs autour de vous

grâce à notre réseau d'installateurs agréés

Trouvez un installateur

Service d'assistance

Optez pour une aide complémentaire à la pose

MASTERVOLT

81205205

null

Name: Expertise technique : MASTERVOLT Mac Plus 24/12-50 et son intégration système
Item: null
Rating: 0

Prix publicBénéficier du tarif pro

594,00€

TTC Expédition calculée au moment du paiement.

Stock faible

Ilmainen toimitus yli 300€ EU:ssa
Retrait chez Skysat possible

Installation sur mesure

Faites confiance à Skysat pour installer l'équipement à bord

Demander un devis

Installateurs autour de vous

grâce à notre réseau d'installateurs agréés

Trouvez un installateur

Service d'assistance

Optez pour une aide complémentaire à la pose

Caractéristiques techniques

IP-luokitus	IP23
Suunniteltu meriympäristöön	Oui
Käyttölämpötila-alue	-25 à +60 °C (déclassement au-delà de 40 °C)
Jäähdytysmenetelmä	Refroidissement naturel (sans ventilateur)
Mitat (L x K x S)	255 x 66 x 165 mm
Asennustyyppi	Montage par vis
Paino	2.0
Langallinen verkko	MasterBus, CZone
Langallinen tulo	Bornes à vis M8
Langallinen lähtö	Bornes à vis M8
Nimellinen tulojännite	24.0
Tulojännitealue	20-32 V
Nimellinen lähtöjännite	12.0
Fréquence de sortie	N/A
Type d'onde de l'onduleur	N/A
Jatkuva teho 25°C:ssa	600.0
Huipputeho	750.0
Rendement maximal	97.0
Rinnankytkentä	Oui
Etäkäyttöinen virta päälle/pois -tuki	Oui
Short circuit protection	Oui
Ylikuormitussuoja	Oui
Suositeltu sulakekoko	40.0
Muuntimen topologia	Haute fréquence
Energiatehokkuus	95.0
Galvaanisen eristyksen jännite	0.0
Meri-laatu	Oui
Lähtövirta	50.0
Suurin lähtöteho	600.0
Lähtöjännite	12.0
Lähtöjännitteen säätöalue	N/A
Protection contre la surchauffe	Oui
Ylijännitesuojaus	Oui
Energianmuunnostyyppi	DC-DC

Description détaillée

Le Mastervolt Mac Plus 24/12-50 + CZone est un chargeur convertisseur CC-CC avancé, conçu pour la gestion efficace de l'énergie à bord des véhicules et navires équipés de systèmes 24V et nécessitant une alimentation stable en 12V. Ce modèle spécifique de la gamme Mac Plus se distingue par sa capacité à transformer une tension d'entrée nominale de 24V (plage 19-30V CC) en une sortie stabilisée de 12V (plage 10-15V) avec un courant maximal de 50A, et une puissance de sortie nominale de 710W (750W max).

Performance Technique et Efficacité

Le Mac Plus 24/12-50 intègre un algorithme de charge 3 étapes+ éprouvé, garantissant une recharge rapide et sûre des batteries de service, même lors de trajets courts. Il est compatible avec une large gamme de technologies de batteries, incluant plomb-acide (liquide, gel, AGM, spirale), lithium-ion (LiFePO4) et traction, avec des paramètres configurables par l'utilisateur. Son efficacité dépasse les 95% à pleine charge et tension d'entrée nominale, atteignant un pic de 97%, minimisant ainsi les pertes d'énergie. Contrairement à des convertisseurs CC-CC plus basiques, le Mac Plus offre une fonction de détection de moteur en marche pour protéger la batterie de démarrage et assure une alimentation constante même lorsque l'alternateur est inactif, en conformité avec les exigences des alternateurs Euro 5/6.

Intégration Système et Fonctionnalités Avancées

Ce convertisseur se distingue par sa compatibilité native avec les protocoles MasterBus, CZone et NMEA 2000, offrant une intégration système supérieure pour la surveillance et l'automatisation. Il peut être configuré via MasterAdjust, l'outil de configuration CZone ou directement via ses commutateurs DIP intégrés. Le Mac Plus 24/12-50 peut également fonctionner en mode alimentation stabilisée pour les charges sensibles, assurant une tension de sortie constante et protégeant les équipements électroniques. Pour les installations nécessitant une capacité de charge accrue, jusqu'à dix unités peuvent être configurées en parallèle, permettant d'atteindre des courants de charge bien supérieurs à 100A. Bien que dépourvu d'isolation galvanique, il compense les chutes de tension grâce à ses ports de détection de tension et optimise la charge via son capteur de température de batterie inclus.

Conception Robuste et Installation

Logé dans un boîtier en aluminium de haute qualité (255 x 165 x 66 mm pour un poids de 2 kg), le Mac Plus 24/12-50 offre une protection IP23 contre les objets solides de plus de 12,5 mm et les projections d'eau, assurant une durabilité dans les environnements marins et mobiles. Sa conception sans ventilateur garantit un fonctionnement silencieux. Il est équipé de trois bornes M8 pour les câbles de puissance (10-50 mm²) et d'une connexion à vis 8 pôles pour les signaux de commande (0,75-1,5 mm²). Le produit est conforme aux normes CE, E-Mark/R10, SAE J1171 et ISO 8846 Ignition Protected. L'installation nécessite un dégagement minimal de 10 cm de chaque côté pour une circulation d'air optimale et doit être réalisée avec des câbles de section appropriée, par exemple 10 mm² [AWG 8] en entrée et 16 mm² [AWG 6] en sortie pour ce modèle 24/12-50. Il ne doit pas être monté directement au-dessus des batteries pour éviter toute exposition aux émanations corrosives de soufre.

Documentations

Type	Nom
	FR - Manuel utilisateurs et d'installation - Chargeur convertisseur Mac Plus 24/12-50 + CZone
	EN - Plan d'encombrement - Chargeur convertisseur Mac Plus 24/12-50 + CZone
	EN - Manuel d'utilisation et d'installation - Chargeur convertisseur Mac Plus 24/12-50 + CZone
	FR - Manuel utilisateurs et d'installation - Chargeur convertisseur Mac Plus 24/12-50 + CZone

Avis de l'expert

« Expertise technique : MASTERVOLT Mac Plus 24/12-50 et son intégration système »

Le Mastervolt Mac Plus 24/12-50 + CZone représente une solution technique robuste pour la conversion de puissance CC-CC dans les architectures électriques marines et embarquées exigeantes. Sa capacité à convertir précisément 24V en 12V avec un courant de sortie stable de 50A est critique pour alimenter des systèmes secondaires sans compromettre la fiabilité. L'intégration des protocoles MasterBus, CZone et NMEA 2000 confère à cet appareil une valeur stratégique majeure, permettant un contrôle et une surveillance centralisés, essentiels pour les systèmes complexes. Le maintien d'une charge batterie optimisée via l'algorithme 3 étapes+, même avec des alternateurs intelligents Euro 5/6, garantit la longévité des parcs de batteries de service. Sa conception sans ventilateur assure une discrétion acoustique appréciable, tandis que son indice de protection IP23 et son boîtier en aluminium témoignent d'une fiabilité sur le terrain, y compris dans des conditions environnementales difficiles. La possibilité de fonctionner en parallèle pour des besoins de puissance élevés démontre sa flexibilité et sa scalabilité pour des installations évolutives.

Durabilité

Facilité d'installation

Rapport performance / prix

Paiement et sécurité

Vos informations de paiement et données sont traitées de manière sécurisée.

null

SKU : 81500300

198,00€

Complétez votre installation avec des

Équipements complémentaires

MASTERVOLT

Aurinkolataussäädin SCM60 MPPT-MB

SKU : 131906000

780,00€

Latausmuunnin ChargeMaster Plus 12/100-3

MASTERVOLT

Latausmuunnin ChargeMaster Plus 12/100-3

SKU : 44311005

1.546,80€

Questions fréquentes

Besoin d'aide ? Contactez-nous

Quel est le rôle principal du chargeur convertisseur Mac Plus 24/12-50 + CZone ?

Le Mastervolt Mac Plus 24/12-50 + CZone est un appareil polyvalent qui convertit une tension continue (CC) en une tension CC stabilisée. Il peut être utilisé de deux manières principales :

Comme un chargeur de batteries à trois étapes.Comme un dispositif d'alimentation en CC stabilisé.

Quelles sont les tensions d'entrée et de sortie de ce convertisseur Mac Plus ?

Ce modèle spécifique, le Mac Plus 24/12-50, est conçu pour accepter une tension d'entrée de 24V et fournir une tension de sortie stable de 12V.

Quel est le courant de sortie maximal du Mac Plus 24/12-50 ?

Le chargeur convertisseur Mac Plus 24/12-50 fournit un courant de sortie nominal de 50 ampères (50A).

Peut-on utiliser le Mac Plus 24/12-50 comme une simple alimentation stabilisée ?

Oui, le Mac Plus 24/12-50 peut fonctionner comme un dispositif d'alimentation en courant continu (CC) stabilisé, en plus de sa fonction de chargeur de batteries.

Quel est le poids du chargeur convertisseur Mac Plus 24/12-50 ?

Le poids du chargeur convertisseur Mac Plus 24/12-50 est de 2 kilogrammes.

Quel est l'indice de protection (IP) du Mac Plus 24/12-50 + CZone ?

Le Mastervolt Mac Plus 24/12-50 + CZone possède un indice de protection IP23, ce qui indique une certaine résistance à l'environnement marin.

Avec quels réseaux de communication le Mac Plus est-il compatible ?

Le Mac Plus 24/12-50 + CZone est conçu pour s'intégrer nativement aux réseaux de communication MasterBus et CZone, offrant une surveillance et une configuration avancées du système.

Quelles sont les exigences de ventilation pour l'installation du Mac Plus ?

Pour une ventilation adéquate, le Mac Plus doit être monté de manière à ne pas obstruer le flux d'air à travers ses orifices de ventilation. L'appareil nécessite un dégagement minimum de 10 cm (4 pouces) de chaque côté.

Y a-t-il des emplacements à éviter pour le montage du Mac Plus ?

Oui, il est important de ne pas monter le Mac Plus :

Directement au-dessus des batteries, en raison des éventuelles émanations corrosives de soufre.Dans un endroit où il y a un risque d'explosions de gaz ou de poussières.

Quelles sections de câble sont recommandées pour l'entrée et la sortie du Mac Plus 24/12-50 ?

Pour le modèle Mac Plus 24/12-50, les sections de câble minimales recommandées sont :

Pour l'entrée CC : 10 mm² (AWG 8).Pour la sortie CC : 16 mm² (AWG 6).

Comment le Mac Plus doit-il être fixé lors de l'installation ?

Le Mac Plus doit être monté sur une surface plane et solide à l'aide de quatre vis M5.

Comment ajouter le Mac Plus à un réseau MasterBus existant ?

Pour ajouter le Mac Plus à un réseau MasterBus existant :

Déconnectez un câble MasterBus ou un terminateur de l'appareil MasterBus le plus proche et connectez-le au Mac Plus.Connectez le nouveau câble MasterBus à l'autre appareil MasterBus, puis connectez-le au Mac Plus.

Comment intégrer le Mac Plus à un réseau CZone existant ?

Pour intégrer le Mac Plus à une configuration de système CZone existante :

Déconnectez le bus dorsal à la connexion la plus proche et ajoutez un connecteur en T.Reconnectez la ou les connexions du bus dorsal avec le nouveau connecteur en T en place.Connectez le câble de dérivation RJ45 CZone/MB au coupleur noir sur le connecteur en T, puis connectez-le au Mac Plus.

Le capteur de température de batterie est-il fourni avec le Mac Plus ?

Oui, un capteur de température de batterie est inclus dans la livraison du Mac Plus pour permettre une charge compensée en température.

Le Mac Plus nécessite-t-il une mise à la terre spécifique pour son installation ?

Oui, le Mac Plus est conçu pour être utilisé uniquement dans des installations disposant d'une mise à la terre négative commune.

Quelle est la plage de température de fonctionnement de ce chargeur convertisseur ?

Le Mac Plus peut fonctionner dans une plage de températures de -20 °C à +60 °C. Cependant, au-delà de 40 °C, l'appareil fonctionnera avec une puissance décroissante.

Quelle est la durée de la garantie produit pour le Mac Plus ?

Mastervolt accorde une garantie produit de deux ans sur le Mac Plus, à compter de la date d'achat, à condition que le produit soit installé et utilisé conformément aux instructions du manuel.

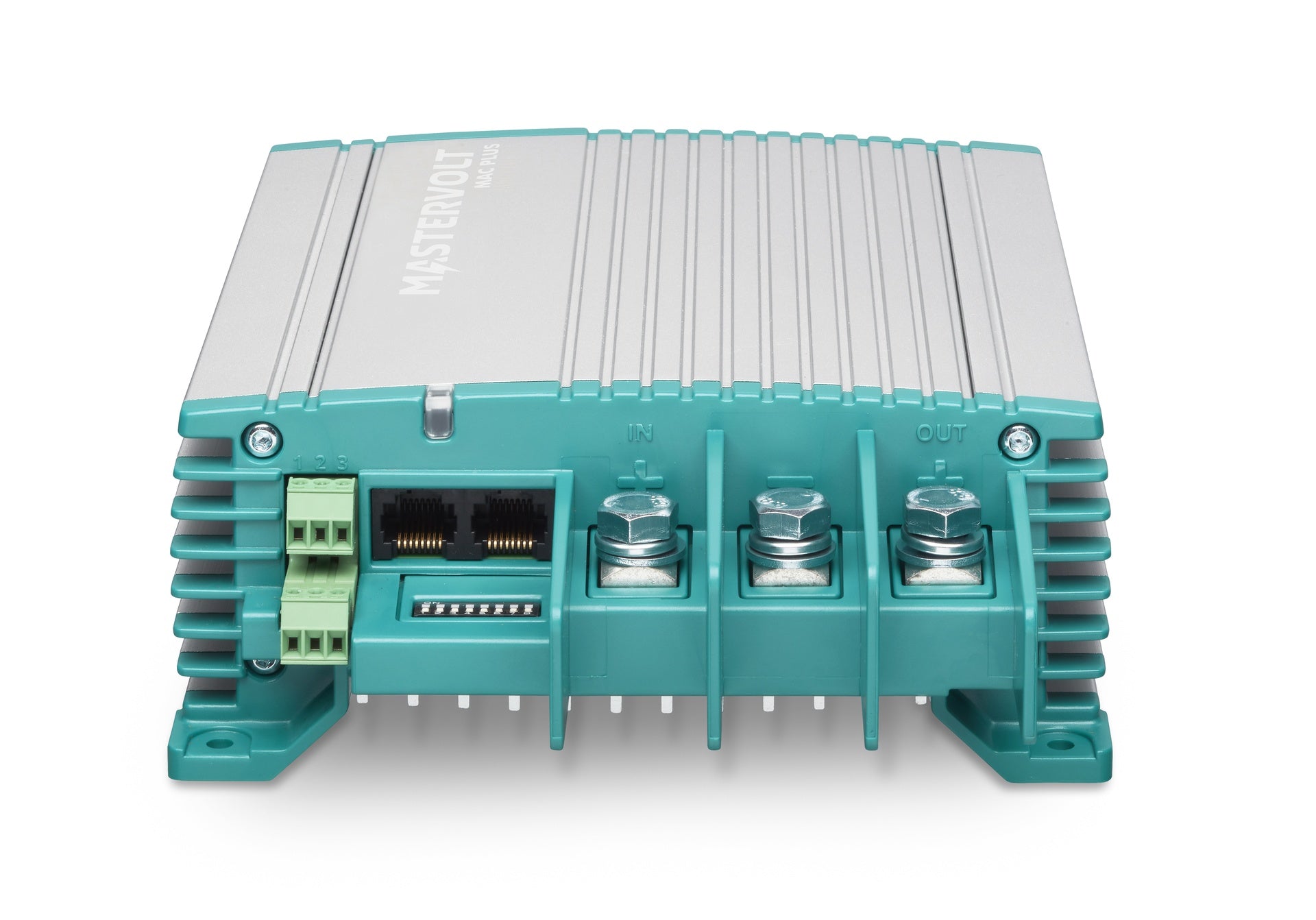

Quels sont les composants du panneau avant du Mac Plus ?

Le panneau avant du Mac Plus comprend les éléments suivants :

Un voyant DEL de statut.Les bornes de connexion pour la sortie + et l'entrée +.Une connexion pour la mise à la terre.Deux connexions MasterBus / CZone.Des commutateurs DIP pour la configuration.Un connecteur pour accessoires (incluant les entrées pour capteur de tension de batterie, entrée à distance et capteur de température de batterie).
