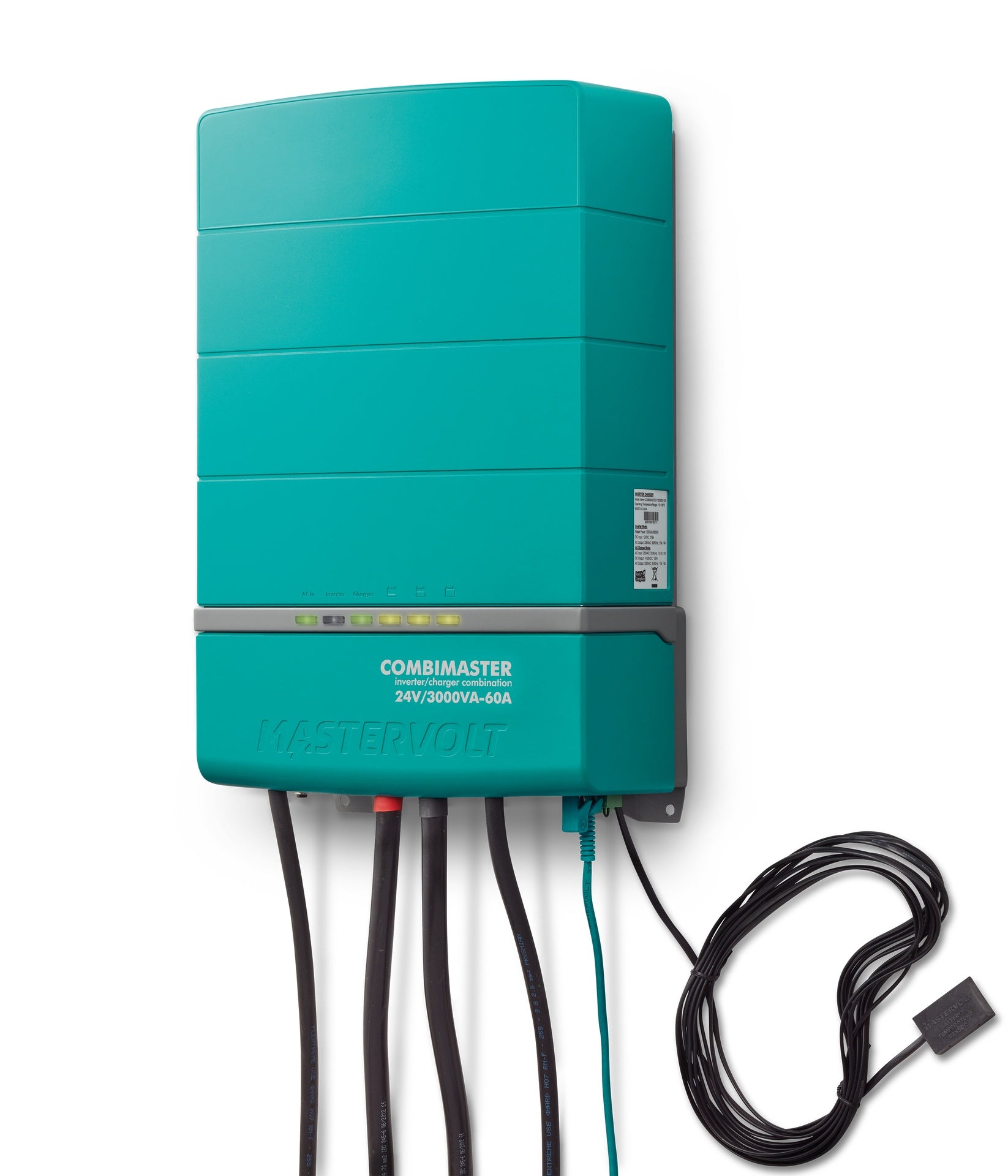

Mastervolt CombiMaster 24/3000-60 230 V - latausmuuntaja
Varastossa
Tekniset tiedot
Tekniset tiedot
| Akun lämpötila-anturi mukana | Oui |
| IP-luokitus | IP23 |
| Langallinen tulo | Ruuviliitin |
| Langallinen verkko | MasterBus, CZone, NMEA 2000 |
| Vaihtovirran syöttöjännitealue | 170-280 |
| Mitat (L x K x S) | 448 x 284 x 155 |
| Suositeltu akkukapasiteetti | 500.0 |
| Tuetut akkukemiat | Lyijyhappo (märkä, geeli, AGM), litiumioni (Li-ion) |
| Absorptiolatauksen jännite | 28.5 |
| Latausalgoritmi | IUsUo (3-Step+) |
| Latausvaiheet | Massa-, absorptio-, kellunta- ja tasaustila (3-vaihe+) |
| Jäähdytysmenetelmä | Vario-tuuletin |
| Maksimihyötysuhde (%) | 93.0 |
| Pidätysjännite (Float-tila) | 26.6 |
| Maksimivirta AC-syöttöön | 13.0 |
| Suurin latausvirta (A) | 60.0 |
| Minimipoikkipinta-ala DC-kaapelille | 50.0 |

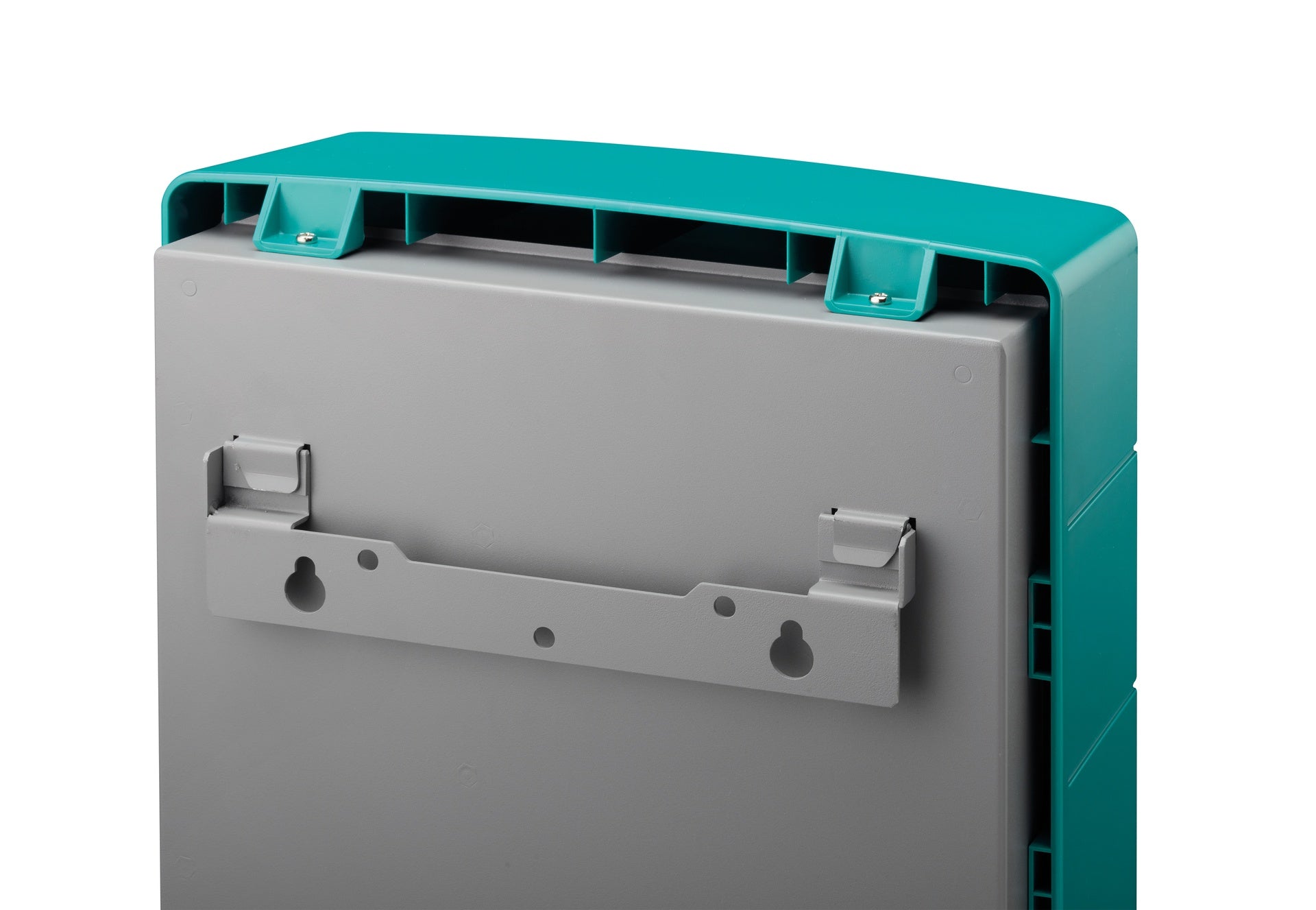

| Asennustyyppi | Pystyasennus |
| Nimellisjännite | 24.0 |
| Käyttölämpötila-alue | -25 – 60 |
| Lähtöjännite | 230.0 |
| Tehokerroin (Cos Phi) | 1.0 |
| Suositeltu sulakekoko | 200.0 |
| Jatkuva teho 25°C:ssa | 2600.0 |
| Jatkuva lähtöteho (40°C) | 2600.0 |
| Galvaaninen eristys | Oui |
| Tulojännitealue | 20.4-32 |
| Invertterin aaltomuoto | Puhtaan siniaaltoinen |
| Suunniteltu meriympäristöön | Oui |
| Nimellinen tulojännite | 24.0 |
| Nimellinen lähtöjännite | 230.0 |
| Lähtötaajuus | 50/60 |
| Ylikuormitussuoja | Oui |
| Huipputeho | 3900.0 |
| Etäkäyttöinen virta päälle/pois -tuki | Oui |
| Short circuit protection | Oui |
| Paino | 9.3 |
| Langallinen lähtö | Ruuviliitin |
Yksityiskohtainen kuvaus
Yksityiskohtainen kuvaus

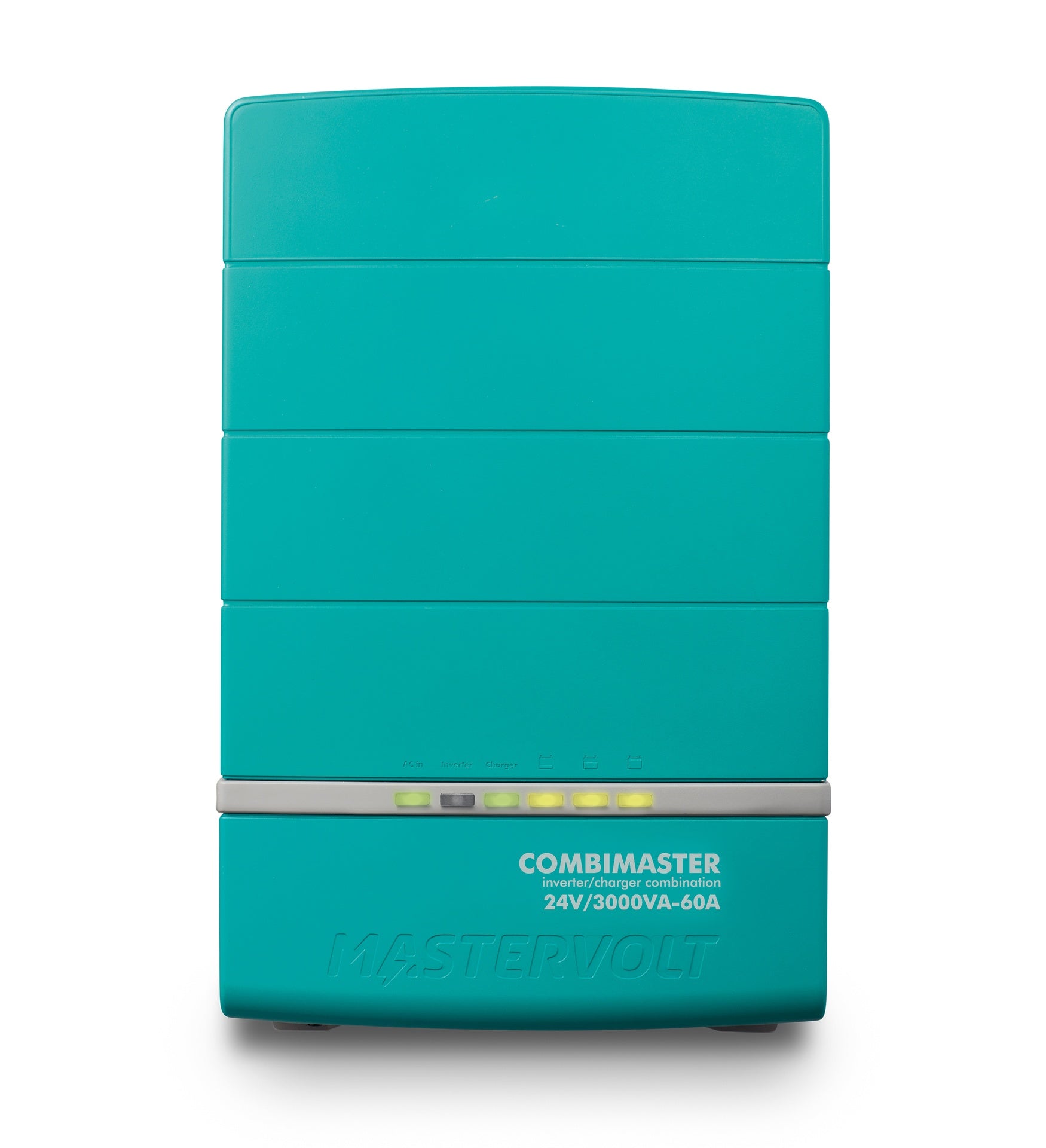

Mastervolt CombiMaster 24/3000-60 230V on monitoiminen latausmuuntaja, joka on suunniteltu tarjoamaan luotettavan ja monipuolisen energiatehokkuuden meri- ja liikkuviin ympäristöihin. Mastervoltin CombiMaster-sarjan laite erottuu kompaktilla ja kevyellä rakenteellaan, mikä tekee siitä kustannustehokkaan ratkaisun verrattuna erillisiin muuntajiin ja laturilaitteisiin.
Korkeasuorituskykyinen puhdassinua muuntaja
Tämä CombiMaster sisältää puhdassinua muuntajan, joka tuottaa 230 V:n 50/60 Hz:n (mukautettava) jännitteet 24 V:n (20,4–32 V:n alue) tasajännitteestä. Laitteessa on 3000 VA / 2600 W:n jatkuva teho 40 °C:ssa, joka kykenee käsittelemään raskaita ja herkkiä kuormia. Huipputeho on 4500 VA / 3900 W 30 sekunnin ajan ja 6000 VA / 5200 W 5 sekunnin ajan, mikä mahdollistaa vaativien laitteiden käynnistyksen. Maksimihyötysuhde on 93 %, mikä optimoi akkujen energiankulutusta. Kuormattomassa tilassa laitteen kulutus on 30 W toimintatilassa ja alle 1 mA seisontatilassa sekä 10 W energiansäästötilassa. Laitteen on myös mahdollista synkronoida sähköverkkoon.
Älykäs ja mukautuva akkulaturi

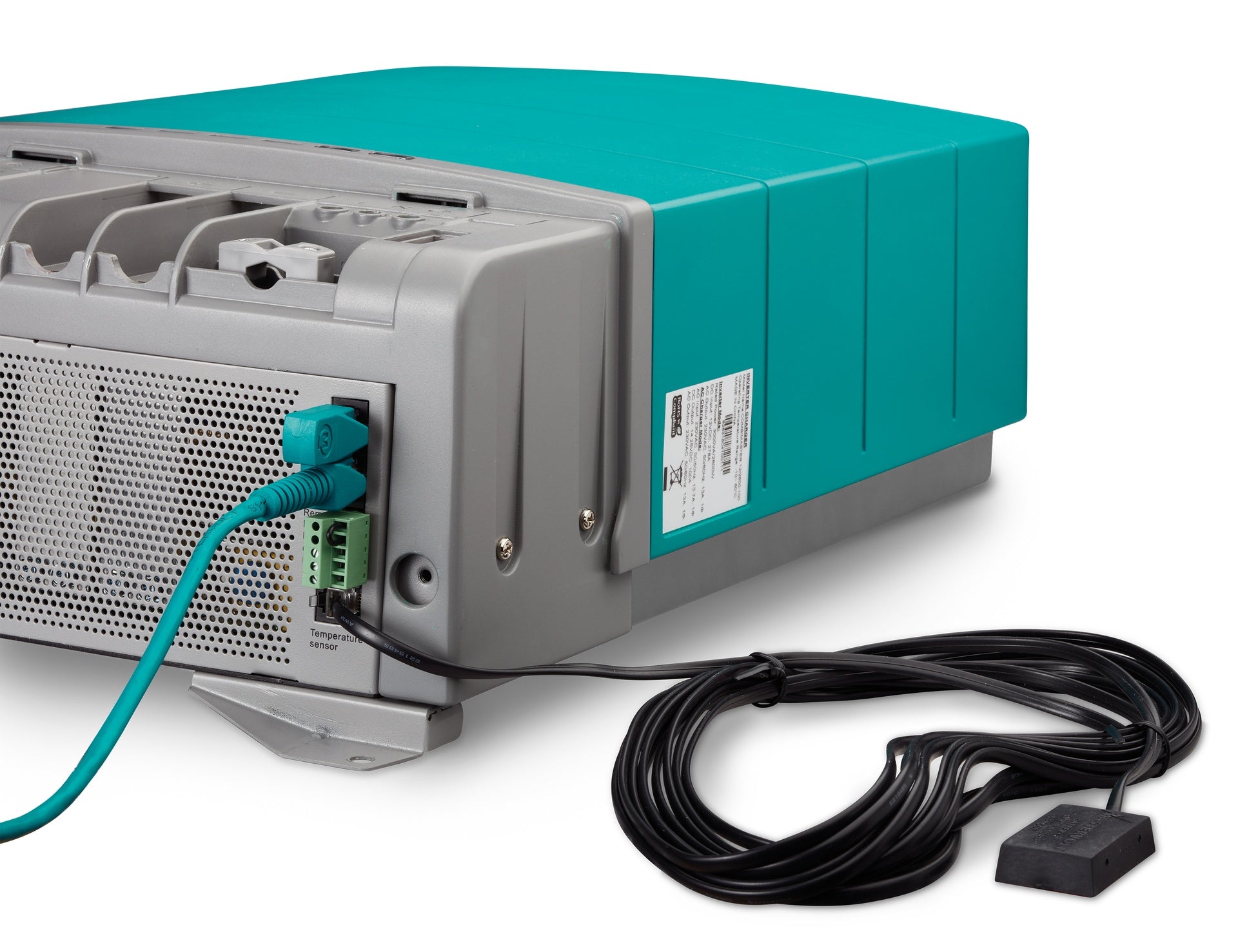

CombiMaster 24/3000-60 230V:n integroitu akkulaturi tarjoaa maksimaalisen latausvirran 60 A 28,5 V:ssä (mukautettava), syöttöjännitealueen 170–280 V ja maksimaalisen syöttövirran 13 A. Laturi käyttää älykästä 3-vaiheista latausprosessia (IUpUo), joka soveltuu märkä-, geeli-, AGM- ja litiumioniakkuille (MLI), takaamalla nopean ja turvallisen latauksen. Akun jännitteen automaattinen kompensointi sekä akkulämpötila-anturin käyttö optimoivat latausprosessia entisestään. Suositeltava akkukapasiteetti geeliakuille on 180–500 Ah.
Vaihtojärjestelmä ja edistyneet toiminnot
CombiMasterin automaattinen vaihtojärjestelmä varmistaa katkeamattoman sähkönsyötön vaihtamalla generaattorin tai verkkovirran ja muuntajan lähdön välillä 10 millisekunnissa. Laitteessa on 25 A:n (kytketty) vaihtojännitesyöttö ja 38 A:n vaihtojännitelähtö sekä integroitu vaihtojännitesulake. Power Assist ja Power Sharing -toiminnot ovat merkittäviä etuja: Power Assist täydentää vaihtojännitteen tehoa akkujen energiavarannolla suurta kuormitusta varten, kun taas Power Sharing säätää laturin lähtöä estäen verkkovirtalähteen sulakkeen laukeamisen heikossa teholinjassa tai generaattorissa. Kytkentäjännitealue on laaja (90–280 V) tai kapea (170–280 V), ja kytkentätaajuusalue on 40–65 Hz.
Yhteensopivuus ja järjestelmäintegraatio

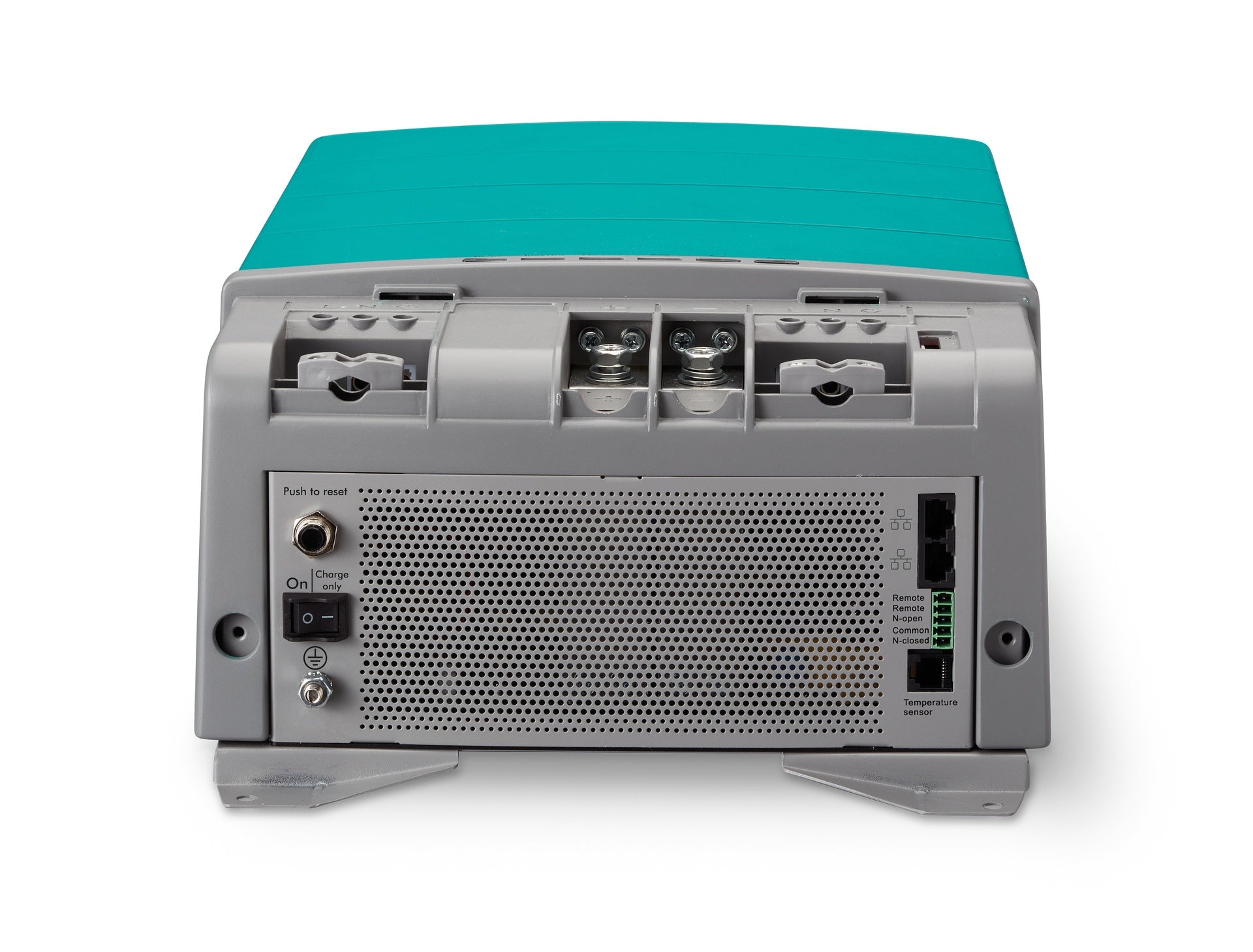

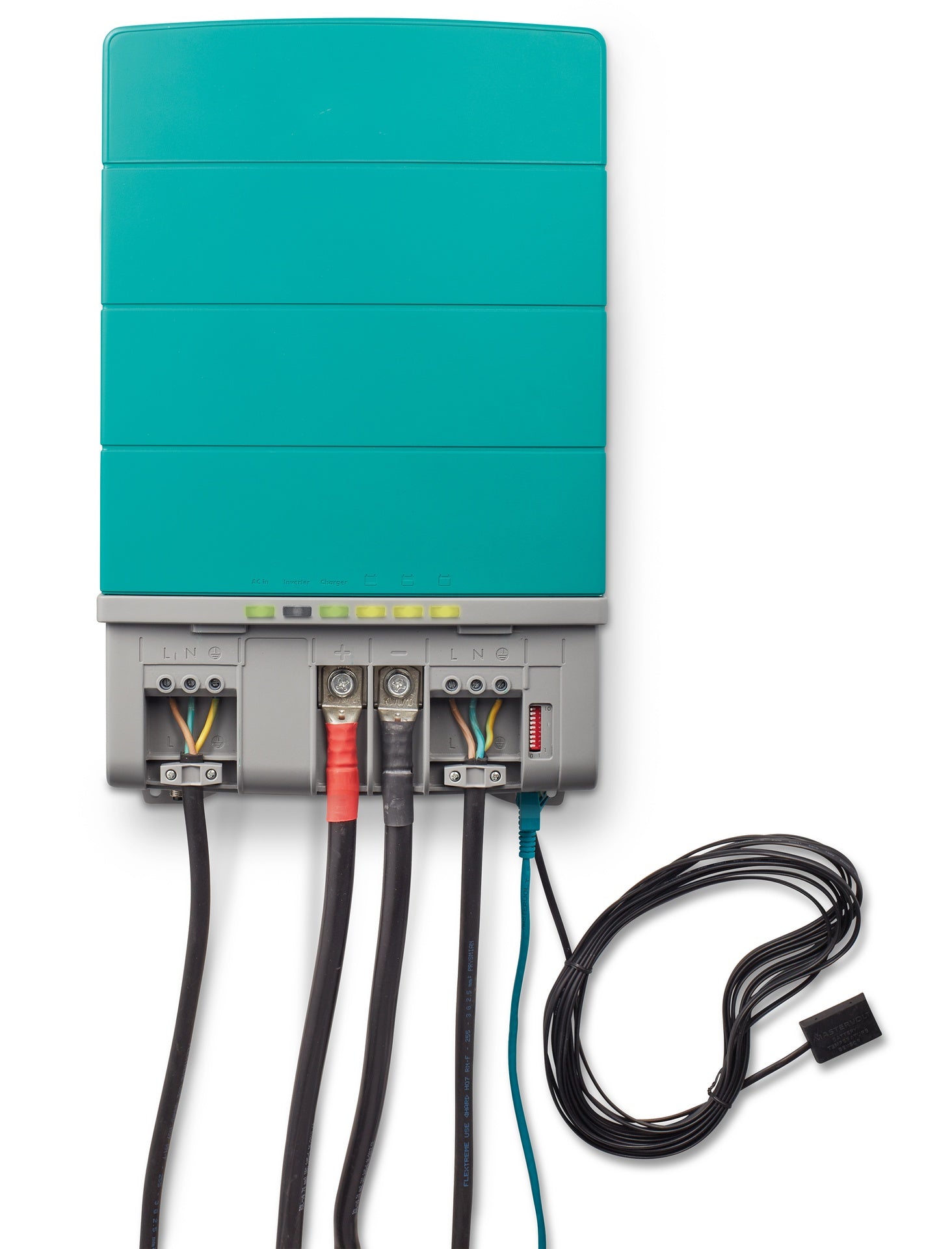

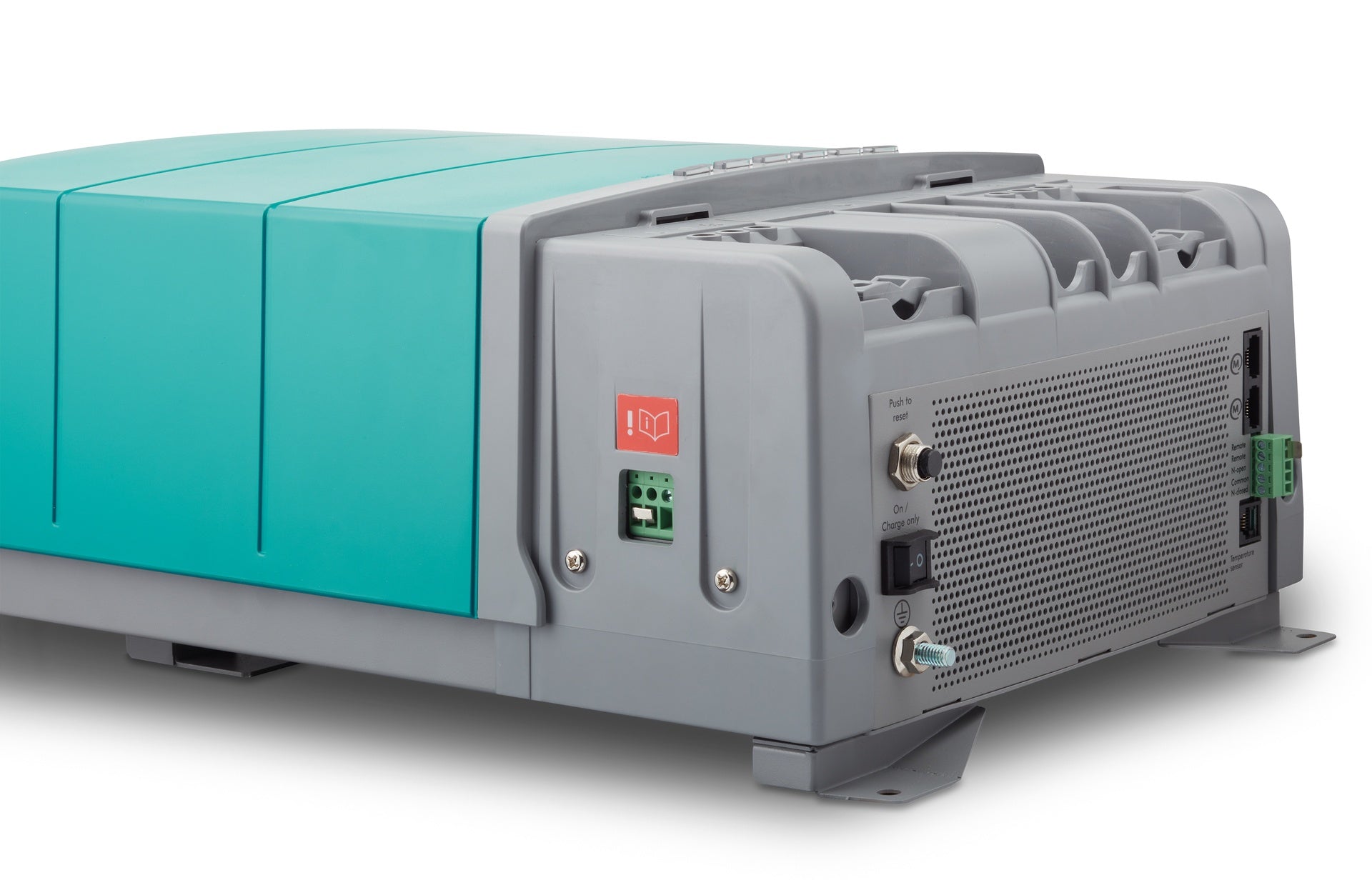

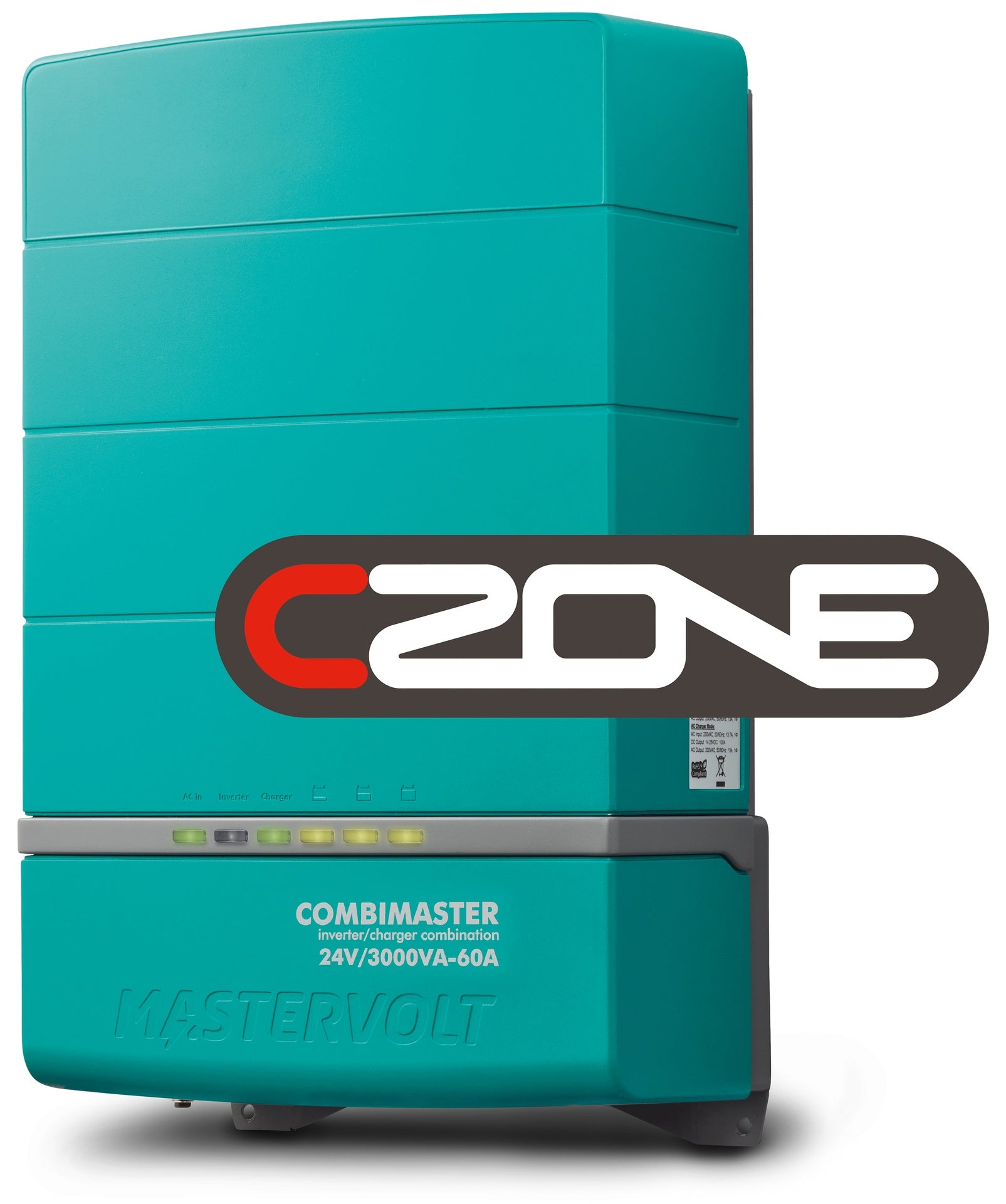

CombiMaster-sarja on suunniteltu täydelliseen integroitumiseen monimutkaisiin järjestelmiin. Mastervolt CombiMaster 24/3000-60 230V on yhteensopiva MasterBus-, CZone- ja NMEA 2000 -verkkojen kanssa. Laajennettu yhteensopivuus mahdollistaa tarkan ohjauksen ja valvonnan erikoisnäytöillä, kuten Mastervolt SmartRemote tai EasyView 5, CZone Touch 5 tai Touch 10 -näytöillä sekä kolmansien osapuolten monitoiminäytöillä, kuten Simrad, B&G, Lowrance, Garmin, Furuno ja Raymarine. Laitteessa on myös vankat liitännät nopeaa asennusta varten sekä kuivat koskettimet kauko-ohjausta ja hälytyslähtöä varten.
Kestävä rakenne ja turvallisuus

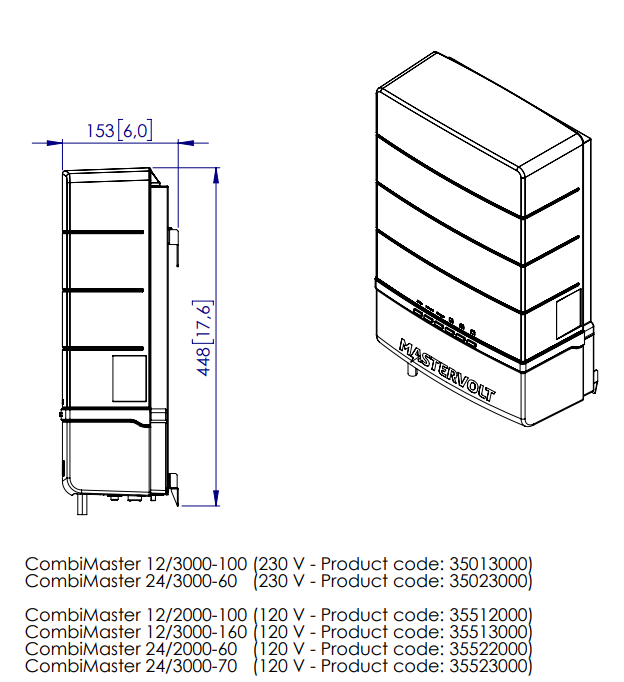

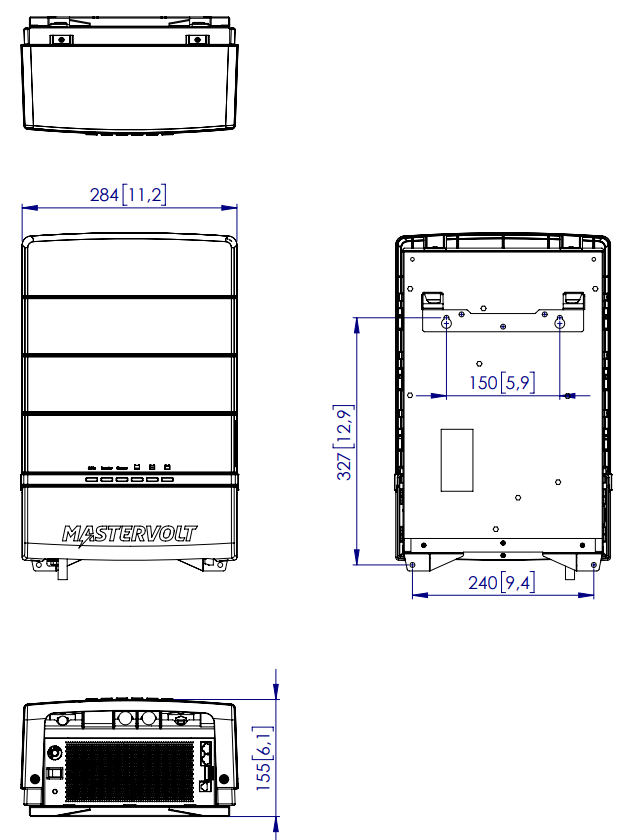

Mitat 448 x 284 x 155 mm ja paino 9,3 kg tekevät tästä CombiMasterista kompaktin. Laitteessa on galvaaninen eristys sekä kosteussuojaava pinnoite (max. 95 % RH ilman kondensoitumista). IP23-suojausluokka (pystyasennus) tekee siitä sopivan meriympäristöihin. Suojaukseen kuuluvat ylikuumeneminen, ylikuormitus, oikosulku sekä akun jännitteen ylitys/alitus. Laitteessa on CE-, E-merkintä- ja AZ/NZS-sertifikaatit, jotka todistavat sen noudattavan turvallisuus- ja laatustandardeja. Jäähdytys tapahtuu vario-tuulettimella, ja laite on suunniteltu toimimaan -25 °C – 60 °C:n lämpötiloissa, laskennallisesti yli 40 °C:n lämpötiloissa. Maadoitus on konfiguroitavissa mekaanisella hyppylangalla.
Dokumentaatio
Dokumentaatio
Asiantuntijan arvio
Asiantuntijan arvio
Pol CONIN
Digitaalivastaava
« Mastervolt CombiMaster 24/3000-60 230V on integroitu ratkaisu vaativiin veneen sähköjärjestelmiin. »
