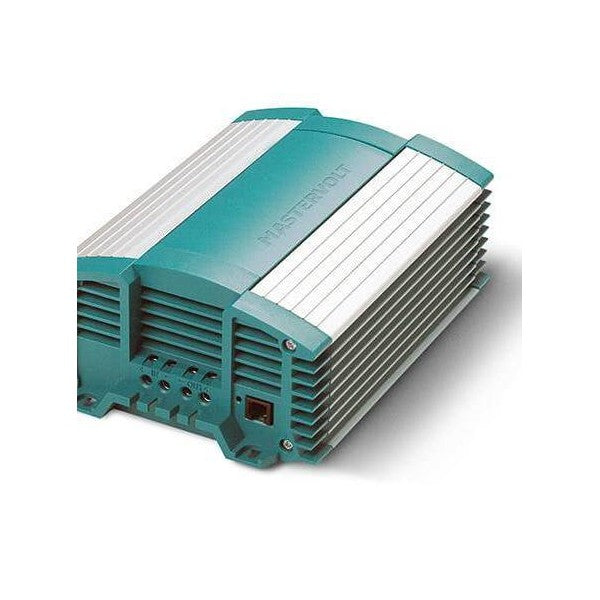

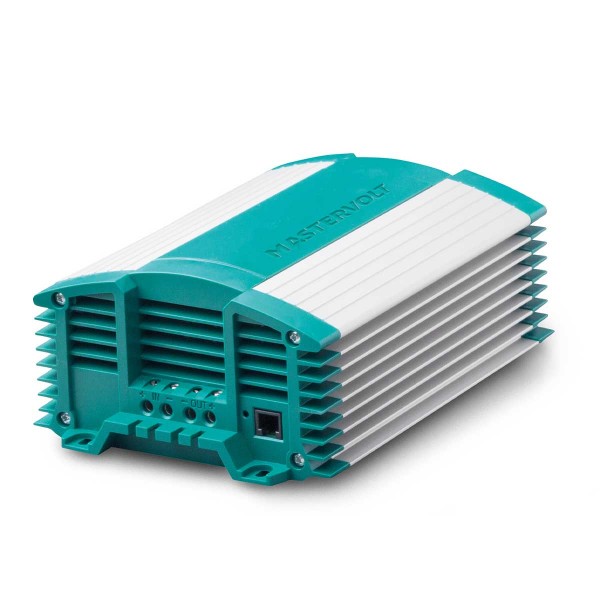

Muunnin-laturi Magic 24/24 - 20A

Se muuntaa 24 V:n tasajännitteen toiseksi 24 V:n tasajännitteeksi täydellisellä galvaanisella eristyksellä. Se on erittäin monipuolinen ja voi toimia vakautettuna virtalähteenä, kolmivaiheisena akkulaturina tai jopa valonhimmentimenä veneen sähköjärjestelmässä.

Kyllä, tämä malli tarjoaa täydellisen galvaanisen eristyksen tulo- ja lähtöliittimien välillä. Tämä estää maasulkujen muodostumisen ja suojaa herkkiä navigoinnin elektroniikkalaitteitasi tehokkaasti häiriöiltä.

Tietenkin. Se voi toimia älykkäänä kolmivaiheisena (Bulk, Absorption, Float) akkulaturina 24V akkujen lataamiseen. Se lataa 24V toissijaisen akkuvaraston automaattisesti 24V pääakkuverkostasi.

Kun laite on määritetty toimimaan vakiovirtalähteenä, muunnin tuottaa vakiovirtalähdettä 27,2 VDC, mikä on ihanteellinen turvalliseen kriittisten viestintälaitteiden syöttöön.

Tämän mallin suurin lähtövirta on 20 ampeeria (20A).

Kyllä, useita yksiköitä voidaan kytkeä rinnan lisäämään kokonaislähtövirtaa. Jokaisen laitteen sisäiset DIP-kytkimet on kuitenkin asetettava asianmukaisesti.

Konfigurointi tehdään neljän DIP-kytkimen avulla laitteen sisäpuolella. Avaa laitteen takakansi (virrat pois päältä) ja säädä kytkimet haluamaasi toimintatilaan.

Sillä on IP21-sertifiointi. Se on suojattu pystysuoria vesipisaroita vastaan, mutta se on asennettava ehdottomasti hyvin ilmastoituun paikkaan, suojattuna sateelta, liialliselta kosteudelta ja pölyltä.

Suositellaan asennettavaksi akkujen läheisyyteen jännitehäviöiden rajoittamiseksi kaapeleissa. Muunninta ei kuitenkaan saa asentaa suoraan akkujen päälle, jotta vältetään rikin höyryjen aiheuttamat syöpymisvauriot.

Lämmön hajaantumisen ja kondenssiveden kertymisen estämiseksi suosittelemme asentamaan laitteen pystyasentoon siten, että liitännäkaapelit ovat alaspäin suunnattuina.

Kyllä, se sisältää hälytyskosketin, joka aktivoituu automaattisesti vikatilanteissa: alijännite, ylijännite, ylikuormitus tai oikosulku. Tämä mahdollistaa miehistön hälyttämisen tai turvallisuusautomaatioiden käynnistämisen.

Kyllä, Magic 24/24-20A -malli on suunniteltu käytettäväksi valonohjaimena (dimmerinä) 24V valoille.

Kyllä, kytkemällä tulo sarjaan lähdön kanssa se voi toimia 24/48 V muuntajana. Huomioi kuitenkin, että tässä erityisessä kytkentätavassa galvaaninen eristys ei ole enää taattu.

Kyllä, positiiviseen kaapeloinnin on ehdottomasti liitettävä suojasulake. Sulake on sijoitettava mahdollisimman lähelle lähdeakkua varmistaaksesi sähköasennuksen turvallisuuden.

Laite on varustettu sisääntulon sulakkeella, jota ei voi vaihtaa. Akun plus- ja miinusnapojen kytkeminen väärin vaurioittaa muuntajaa peruuttamattomasti. Kytkennässä on siis oltava erittäin tarkkana.

Vaikka muuntimella on erittäin pieni tyhjäkäyntikulutus, on suositeltavaa irrottaa se käyttöjänniteakusta pitkään käyttämättä jätettäessä, jotta vältetään akuston hidas tyhjeneminen.

Ei, laitteen liitäntäporttia ei ole suunniteltu kauko-ohjauspaneelin tai akun lämpötila-anturin liittämiseen.

Tämä portti mahdollistaa erilaisten ohjelmistoparametrien säätämisen käyttäjän tarpeiden mukaan. Käyttö edellyttää Mastervoltin ohjausohjelmistoa ja Master-sarjan laitteeseen kytkettyä käyttöliittymää.

Se käyttää älykästä kolmivaiheista latauskäyrää:

Bulk: nopea latausvaihe 0–80% Absorptio: tasaava latausvaihe, joka lataa akun 80–100% Float: ylläpitovaihe, joka pitää akun täyteen ladattuna vaurioittamatta sitä.

Kyllä, se on täysin suojattu oikosuluilta ja ylikuormitukselta. Tällaisen ongelman ilmetessä hälytyskosketin avautuu ilmoittaakseen toimintahäiriöstä ja suojatakseen järjestelmän.
