MASTERVOLT

21730300

PC-LINK galvaaninen erotus

Name: L'interface de programmation sécurisée incontournable pour MasterAdjust
Item: PC-LINK galvaaninen erotus
Rating: 0

null

Prix publicBénéficier du tarif pro

180,00€

TTC Expédition calculée au moment du paiement.

En stock

Ilmainen toimitus yli 300€ EU:ssa
Retrait chez Skysat possible

Installation sur mesure

Faites confiance à Skysat pour installer l'équipement à bord

Demander un devis

Installateurs autour de vous

grâce à notre réseau d'installateurs agréés

Trouvez un installateur

Service d'assistance

Optez pour une aide complémentaire à la pose

Caractéristiques techniques

Tuotteen käyttö	Interface de diagnostic et de configuration pour équipements Mastervolt via logiciel MasterAdjust
Tuotevalikoima	PC-Link
Järjestelmäarkkitehtuurin tyyppi	Interface de communication point à point
Yhteensopivat EmpirBus-sarjat	N/A
Langallinen verkko	RS232
Langaton liitettävyys	N/A
Liitäntöjen määrä	2.0
Ulostulojen määrä	2.0
Suurin lähtövirta kanavaa kohden	N/A
Suurin kokonaislähtövirta	N/A
Number of USB ports	0.0
Nombre de ports Ethernet	0.0
NMEA 2000 -kuormitusyksikkö (LEN)	N/A
Liitintyyppi	RJ12, RS232 (DB9)
Plage de section de câble	N/A
Galvaaninen eristys	Oui
Käyttöjännitealue	6...30
Syöttömenetelmä	Alimentation externe DC
Tyypillinen virrankulutus	Non spécifié
Konfigurointiohjelmiston nimi	MasterAdjust
Asennustyyppi	Fixation libre
IP-luokitus	Non spécifié
Käyttölämpötila-alue	Non spécifié
Paino	0.1
Mitat (L x K x S)	Non spécifié
Protocole de communication	RS232,QRS232
Nombre de ports série	1.0
Langallinen tulo	RJ12, RS232 (port COM)
Langallinen lähtö	RJ12

Description détaillée

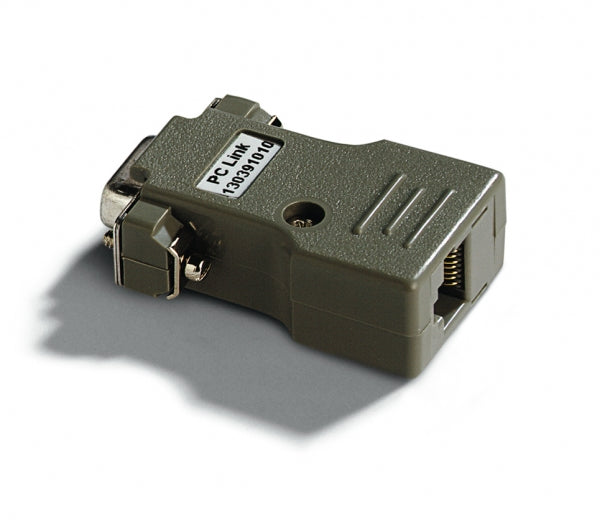

L'interface PC-Link à isolation galvanique de la marque Mastervolt est un outil de diagnostic et de configuration indispensable pour les systèmes électriques embarqués. Conçu pour relier un ordinateur (via port série RS232) aux équipements Mastervolt (via port RJ12), ce module permet d'exploiter pleinement le logiciel MasterAdjust. Il offre aux installateurs et aux utilisateurs avertis la possibilité d'ajuster avec précision les paramètres critiques tels que la tension, le courant, les seuils de coupure et les algorithmes de charge.

Protection par isolation galvanique

Contrairement aux interfaces de communication standard, cette version du PC-Link intègre une isolation galvanique complète. Cette caractéristique technique est cruciale dans les environnements marins ou mobiles, car elle prévient les boucles de masse et les interférences électriques destructrices entre l'ordinateur et le réseau d'énergie du bord. L'interface nécessite une alimentation externe en courant continu de 6 à 30V DC pour fonctionner de manière autonome et sécurisée.

Connectivité et compatibilité Mastervolt

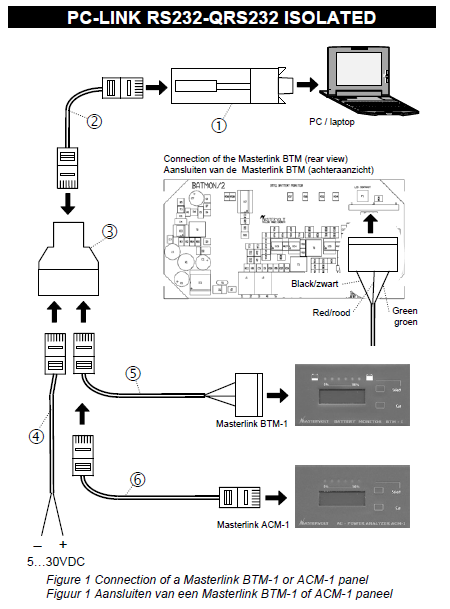

Le kit est fourni avec l'ensemble du câblage nécessaire pour une intégration immédiate. Il inclut un câble d'alimentation DC d'environ un mètre, un câble de programmation spécifique pour le Masterlink BTM1, ainsi qu'un câble standard pour les autres équipements Mastervolt compatibles QRS232. Les niveaux logiques TTL sont rigoureusement gérés (5V pour l'état haut, 0V pour l'état bas) sur les broches de transmission (Txd) et de réception (Rxd), garantissant une intégrité parfaite des données lors des paramétrages via MasterAdjust.

Avis de l'expert

« L'interface de programmation sécurisée incontournable pour MasterAdjust »

Le PC-Link à isolation galvanique est un outil de travail fondamental pour la mise en service et le diagnostic approfondi des réseaux Mastervolt. L'utilisation du logiciel MasterAdjust nécessite une passerelle fiable, et cette version isolée est la seule que nous recommandons pour des interventions professionnelles. L'isolation galvanique est primordiale pour éviter d'endommager les ports de communication de l'ordinateur portable ou les cartes de contrôle des chargeurs et convertisseurs à cause de différences de potentiel ou de fuites de courant. Alimenté en 6-30V DC de manière indépendante, il assure une conversion de signal RS232 vers QRS232 (RJ12) avec une intégrité parfaite des trames de données (niveaux TTL 5V/0V). Fourni avec les câbles dédiés, y compris pour l'ancien Masterlink BTM1, il couvre l'ensemble des besoins de paramétrage fin des algorithmes de charge.

Durabilité

Facilité d'installation

Rapport performance / prix

Paiement et sécurité

Vos informations de paiement et données sont traitées de manière sécurisée.

PC-LINK galvaaninen erotus

180,00€

Produits similaires

PC LINK RS232/QRS232 sarjaporttiadapteri mass combi

PC LINK RS232/QRS232 adaptateur port série mass combi

MASTERVOLT

PC LINK RS232/QRS232 sarjaporttiadapteri mass combi

SKU : 21730100

180,00€

Complétez votre installation avec des

Équipements complémentaires

MASTERVOLT

Laturi Mass 24/100

SKU : 42021006

2.899,20€

Mass Sine 12/2000 (230V/50Hz) sinimuunnin

MASTERVOLT

Mass Sine 12/2000 (230V/50Hz) sinimuunnin

SKU : 24012000

2.037,60€

Questions fréquentes

Besoin d'aide ? Contactez-nous

À quoi sert l'interface PC-Link à isolation galvanique ?

C'est un outil de diagnostic et de configuration qui permet de relier un ordinateur aux équipements Mastervolt. Il s'utilise avec le logiciel MasterAdjust pour ajuster avec précision des paramètres critiques comme la tension, le courant ou les algorithmes de charge.

Pourquoi choisir la version avec isolation galvanique ?

L'isolation galvanique est cruciale dans les environnements marins ou mobiles. Elle prévient les boucles de masse et les interférences électriques destructrices entre votre ordinateur et le réseau d'énergie du bord, protégeant ainsi vos équipements.

Quel logiciel dois-je utiliser avec ce PC-Link ?

Ce module est conçu pour être utilisé exclusivement avec le logiciel MasterAdjust de Mastervolt, qui offre une interface complète pour le paramétrage de vos appareils.

Comment le PC-Link se connecte-t-il à l'ordinateur ?

Il se connecte directement sur le port série (RS232) de votre ordinateur. Si votre PC récent ne possède pas de port série, l'utilisation d'un adaptateur USB vers RS232 de bonne qualité sera nécessaire.

Le PC-Link nécessite-t-il une alimentation externe ?

Oui, contrairement aux interfaces standard, cette version à isolation galvanique nécessite une alimentation externe en courant continu pour fonctionner de manière autonome et sécurisée.

Quels sont les câbles fournis dans le kit ?

Le kit inclut un câble d'alimentation DC, un câble de programmation spécifique pour le gestionnaire Masterlink BTM1, et un câble de programmation standard pour les autres équipements Mastervolt compatibles.

Quelle est la longueur des câbles inclus ?

Les trois câbles fournis (alimentation DC, câble pour BTM1 et câble standard) mesurent chacun environ 1 mètre de long.

Ce PC-Link est-il compatible avec le Masterlink BTM1 ?

Oui, tout à fait. Le kit comprend d'ailleurs un câble de programmation spécifiquement dédié à la connexion avec le gestionnaire de batterie Masterlink BTM1.

Quel type de connecteur est utilisé côté équipement Mastervolt ?

La connexion vers les appareils Mastervolt s'effectue via un port RJ12, utilisant l'interface de communication QRS232.

Quels paramètres puis-je modifier grâce à cette interface ?

Associé au logiciel MasterAdjust, le PC-Link permet de modifier les tensions, les courants, les seuils de coupure (mise hors tension) ou encore les algorithmes de charge de vos équipements électriques.

À qui s'adresse principalement ce produit ?

Cet outil de diagnostic avancé est principalement destiné aux installateurs professionnels et aux utilisateurs expérimentés souhaitant configurer finement leur installation électrique embarquée.

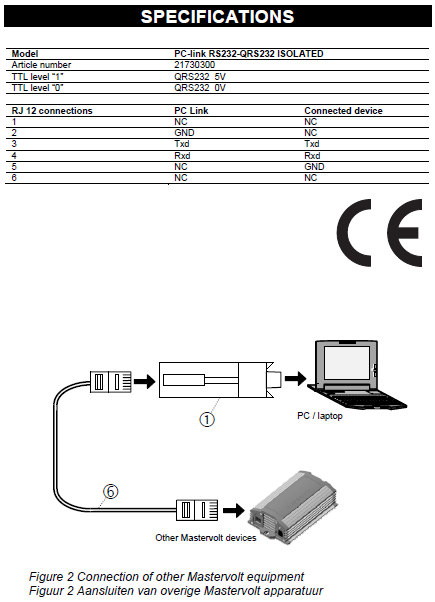

Quelles sont les broches utilisées pour la transmission des données sur le port RJ12 ?

Sur le connecteur RJ12, la broche 3 est utilisée pour la transmission (Txd) et la broche 4 pour la réception (Rxd) des données de paramétrage.

Puis-je utiliser ce câble pour configurer n'importe quel appareil du bord ?

Non, ce câble est exclusivement conçu pour les équipements de la marque Mastervolt dotés d'un port de communication QRS232.

Que risque-t-on en utilisant un PC-Link non isolé sur un bateau ?

Sans isolation galvanique, vous risquez de créer des boucles de masse entre l'ordinateur et le réseau DC du bateau, ce qui peut endommager les ports de communication ou perturber gravement l'électronique de bord.

Ce module est-il compatible avec le réseau MasterBus ?

Ce PC-Link est spécifiquement conçu pour les anciens équipements Mastervolt utilisant le protocole série QRS232 via RJ12. Pour les équipements récents en réseau MasterBus, une interface USB MasterBus spécifique est requise.

Comment savoir si mon équipement Mastervolt est compatible avec ce câble ?

Votre équipement doit disposer d'un port de communication RJ12 compatible avec le protocole QRS232. Nous vous invitons à vérifier la présence de cette connectique dans le manuel de votre appareil Mastervolt.
