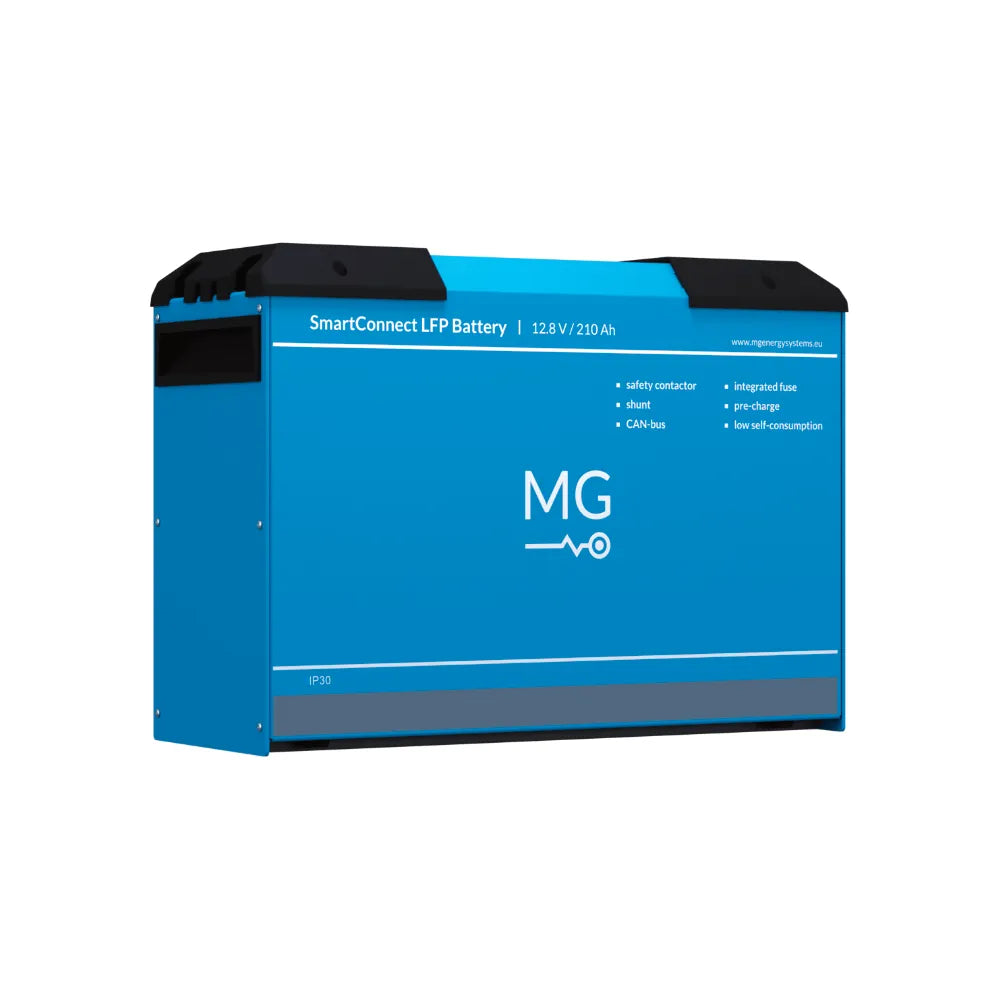

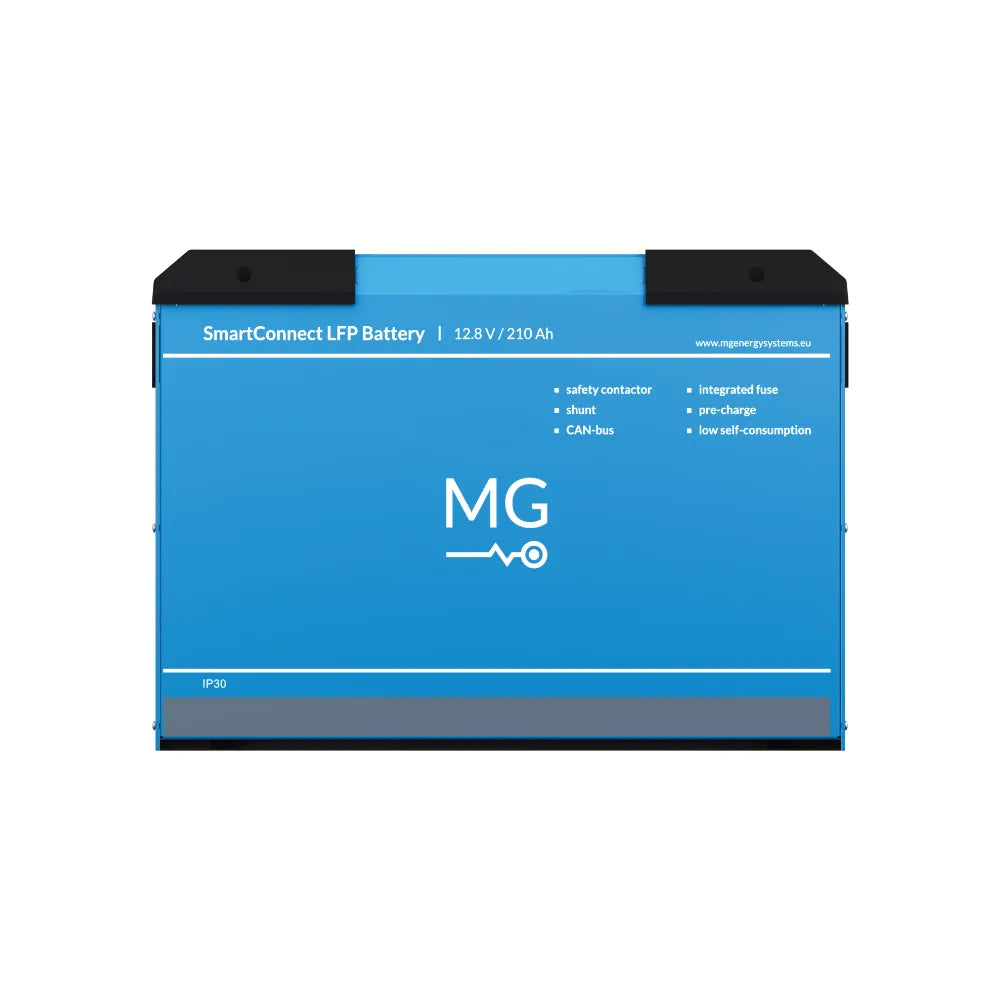

Älyakkuparistot SmartConnect MG 12,8 V 210 Ah - 2,7 kWh

SmartConnect 12,8 V - 210 Ah -akku yhdistää samassa moduulissa LiFePO4-kemian, BMS:n, turvakytkimen sekä esilatauspiirin. Se muodostaa itsenäisen ja valvotun perustan vaativille 12 V:n asennuksille.

Vahvuudet

• BMS, turvakytkin ja esilataus integroituina
• Nimelliskapasiteetti 210 Ah, 2,7 kWh
• Jopa 6 moduulia rinnakkain
• CAN-yhteys RJ45 ja integrointi SmartLink Connect -järjestelmään

Käyttökohteet

Suunniteltu 12 V:n asennuksiin, jotka vaativat kompaktin litiummoduulin turvakytkimen ja esilatauksen kera.

Yhteensopivuus ja vaatimukset

• Liitettävä MG SmartLink Connect -järjestelmään
• Jopa 6 samanlaista SmartConnect-moduulia rinnakkain
• CAN RJ45 -liitäntä; sarja-asennus ei sallittu

Asennus ja turvallisuus

• Kaapelit puristettu M8-kärkiliittimiin, kiristys 20 Nm
• Noudatettava 150 A:n lataus- ja purkuvirta
• Asennettava ilmastoituun ja suojattuun tilaan IP30 -luokan mukaisesti

Toimituksen sisältö

• Akkuyksikkö BMS:llä, turvakytkimellä ja esilatauspiirillä integroituina

Erikseen hankittava

• SmartLink Connect, CAN-kaapelit ja voimakaapelit
• Suojaukset, akunkatkaisija, kiinnikkeet ja asennustarvikkeet

Kuljetus ja käsittely

• Lähetyspaino: 24 kg
• Litiumakku luokiteltu vaaralliseksi aineeksi; erikoiskuljetus vaaditaan

Lataus

• Latausjännite: 14,1 V
• Jatkuva latausvirta: 150 A (0,7 C)
• Maksimilatausvirta 10 s ajan: 168 A (0,8 C)
• Maksimilatausjännite: 14,6 V
• Suositeltu latausvirta: < 105 A (0,5 C)

Konfigurointi

• Rinnakkaiskonfiguraatio: Jopa 6 moduulia
• Sarjakonfiguraatio: Ei sallittu

Purkautuminen

• Jatkuva purkuvirta: 150 A (0,7 C)
• Purkautumisen katkaisujännite: 12,0 V
• Maksimipurkuvirta: 168 A (0,8 C)
• Suositeltu purkuvirta: < 105 A (0,5 C)

Ympäristöolosuhteet

• Suhteellinen kosteus ilman kondensoitumista: ≤ 95 %
• Toimintalämpötila latauksen aikana: 0 – +45 °C
• Toimintalämpötila purkautumisen aikana: -20 – +55 °C
• Suositeltu toimintalämpötila: +20 – +30 °C
• Suositeltu varastointilämpötila: +10 – +35 °C

Mekaaniset ominaisuudet

• Jäähdytys: Ilma, luonnollinen konvektio
• Tiedonsiirtoliitäntä: CAN-väylä RJ45
• Kotelomateriaali: Metalli
• Korkeus: 286 mm
• Suojausluokka: IP30
• Pituus: 395 mm
• Voimaliitäntä: M8-kärkiliitin (20 Nm)
• Paino: 22 kg
• Leveys: 154 mm

Turvallisuus

• Tasapainotus: Passiivinen
• Akunhallintajärjestelmä (BMS): Integroitu orjalaitteistona toimiva BMS
• Yhteensopiva BMS-ohjain: MG Master LV 12 V
• Sulakkeet: 300 A, sisäinen sulake

Standardit ja sertifioinnit

• EMC - emissiot: EN-IEC 61000-6-3:2007/A1:2011/C11:2012
• EMC - immuniteetti: EN-IEC 61000-6-1:2007
• Matalajännitedirektiivi: EN 60335-1:2012/AC:2014

Tekniset tiedot

• Solujen konfiguraatio: 4S2P
• Käyttöikä 80 % purkaussyvyyden jälkeen: > 3500
• Nimelliskapasiteetti: 210 Ah
• Nimellisenergia: 2,7 kWh
• Nimellisjännite: 12,8 V
• Energiatiheys: 123 Wh/kg
• Järjestelmän jännite: 12 V
• Teknologia: LiFePO4

Logistiikka

• HS-tariffikoodi: 8507600090
• Valmistusmaa: Alankomaat
• Lähetyspaino: 24 kg
• Luokiteltu vaaralliseksi aineeksi: Kyllä

Dokumentaatio

MG Energy - MGLFPSC120210 - virallinen tekninen esite

Asennusneuvonta: Tarkista järjestelmän jännite, virrat, suojaukset, jäähdytys ja liitännät ennen asennusta.
