AXIOM 7 -karttaplotterin sovitinlevy e7-leikkaus

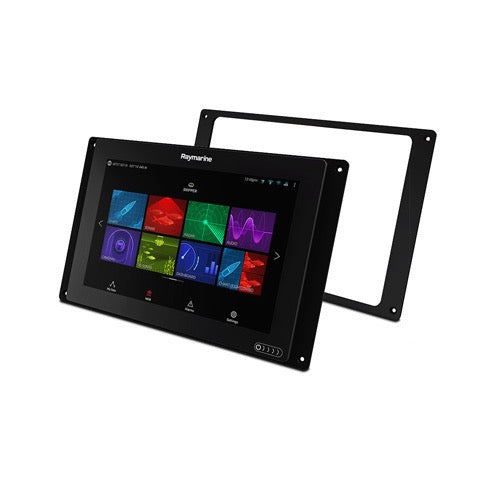

Raymarine A80524 sovitinlevy on suunniteltu helpottamaan navigointijärjestelmien päivitystä. Sen päätehtävä on mahdollistaa Raymarine Axiom 7 monitoiminäytön asentaminen kojelaudan aukkoon, joka oli alun perin tarkoitettu Raymarine e7 -sarjan karttaplotterille.

Tämä sovitinlevy on suunniteltu erityisesti käytettäväksi Raymarine Axiom 7 -monitoiminäytön kanssa.

A80524-sovitinlevy on suunniteltu asennettavaksi kojelaudan leikkauksiin, jotka on alun perin tehty Raymarine e7 -karttaplotterin asentamista varten.

Tämän sovitinlevyn käyttäminen tarjoaa useita etuja:

Se välttää kalliita ja monimutkaisia rakenteellisia muutoksia kojelaudassasi.Se takaa mekaanisen siirtymän ja esteettisen lopputuloksen korvatessasi e7-laitteen Axiom 7:llä.Se peittää vanhan e7-sarjan jalanjäljen, jonka tuotanto on lopetettu, mahdollistaen asteittaisen veneen elektroniikan päivityksen.

A80524-sovitinlevy on valmistettu nimenomaan meriympäristöön soveltuvasta materiaalista, mikä takaa sen kestävyyden ja vastustuskyvyn meriolosuhteita vastaan.

Raymarine A80524 -sovitelevyn ulkomitat ovat 233,00 mm leveys ja 188,0 mm korkeus.

A80524-sovitelevyn sisäleikkaus, joka on tarkoitettu Axiom 7 -näytön asentamiseen, on 144,0 mm leveä ja 120,0 mm korkea.

Sovituskappaleen A80524 ulkokulmissa on kaikissa neljässä kohdassa säde R10,0.

A80524-sovituslevyn leikkauskohdan sisäkulmat, joihin Axiom 7 -näyttö asennetaan, ovat pyöristyssäteeltään R6,0 (kaikissa neljässä asennossa).

Sovitelevy A80524:n pääasiallinen paksuus on 4,0 mm. Tietyissä kohdissa levyyn on lisäksi 2,68 mm ja 9,16 mm paksuisia osia, mikä varmistaa tarkan sovituksen.

Kyllä, laipan A80524 kiinnityksen helpottamiseksi ja kojelaudan sisäänasennuksen helpottamiseksi on suunniteltu 10,0 mm:n marginaalit sivuille.

Ei, A80524-sovitinlevy on suunniteltu nimenomaan Raymarine Axiom 7 -näytölle eikä se ole yhteensopiva uudemman Axiom 2 Pro -sarjan näyttöjen kanssa.

Ei, tämä adapterilevy ei ole tarkoitettu Raymarine Axiom XL -sarjan näyttöjen asentamiseen. Se on suunniteltu nimenomaan Axiom 7 -näytön asentamiseen e7-leikkaukseen.

Kyllä, A80524-sovitelevyn suunnittelulla mahdollistetaan Axiom 7 -näytön tasausasennus olemassa olevan e7-leikkauksen yhteyteen, mikä tarjoaa integroidun ja esteettisen lopputuloksen kojelaudalle.

Tiedoissa ei mainita, että kiinnitystarvikkeet olisivat mukana A80524-sovitelevyssä. Suosittelemme tarkistamaan pakkauksen sisällön tai tutustumaan Axiom 7 -näytön suositeltuihin lisävarusteisiin.

A80524-sovituskappaleen asentamiseen tarvitaan vakiovarusteiset vene-elektroniikan työkalut, kuten ruuvimeisselit ja mahdollisesti porakone kiinnitysreikien tekemiseen, mikäli niitä ei ole valmiina tai niitä on säädettävä. Erityistyökaluja ei ole mainittu.

Ei, A80524-adapterilevy on suunniteltu erityisesti sovittamaan e7-sarjan aukkoa Axiom 7 -näytön kanssa. Se ei ole yhteensopiva Raymarinen eS- tai gS-sarjan näyttöjen kanssa.

Kyllä, sovitinlevyn A80524 lisäksi sen mekaanisen toiminnon lisäksi on suunniteltu tarjoamaan puhdas ja ammattimainen esteettinen viimeistely, joka peittää vanhan e7-näytön jäljen ja integroituu saumattomasti Axiom 7:n ohjauspöytään.

Kyllä, Raymarinen virallisena lisävarusteena adaptaatiolevy A80524 kuuluu Raymarinen valmistajan vakiotakuun piiriin. Takuun yksityiskohdista on suositeltavaa tarkistaa Raymarinen takuupolitiikka.

Kyllä, A80524-sovitelevy on Raymarinen virallinen lisävaruste, joka on suunniteltu ja valmistettu sopimaan heidän määrittelemiinsä tuotteisiin täydellisesti.
