Sonde bronze traversante à faisceau conique HIGH CHIRP angle 20° CPT-S, 10m câble

Ilmainen toimitus noutopisteeseen yli 150€ Ranskassa
Nouto Skysatista mahdollinen

Mittatilaustyönä asennus

Luota Skysatiin veneeseen laitteen asentamisessa

Pyydä tarjous

Asentajat lähelläsi

kiitos valtuutettujen asentajamme verkostosta

Etsi asentaja

Huoltopalvelu

Valitse lisäapu asentamiseen

Säästät 12%

Raymarine

E70341

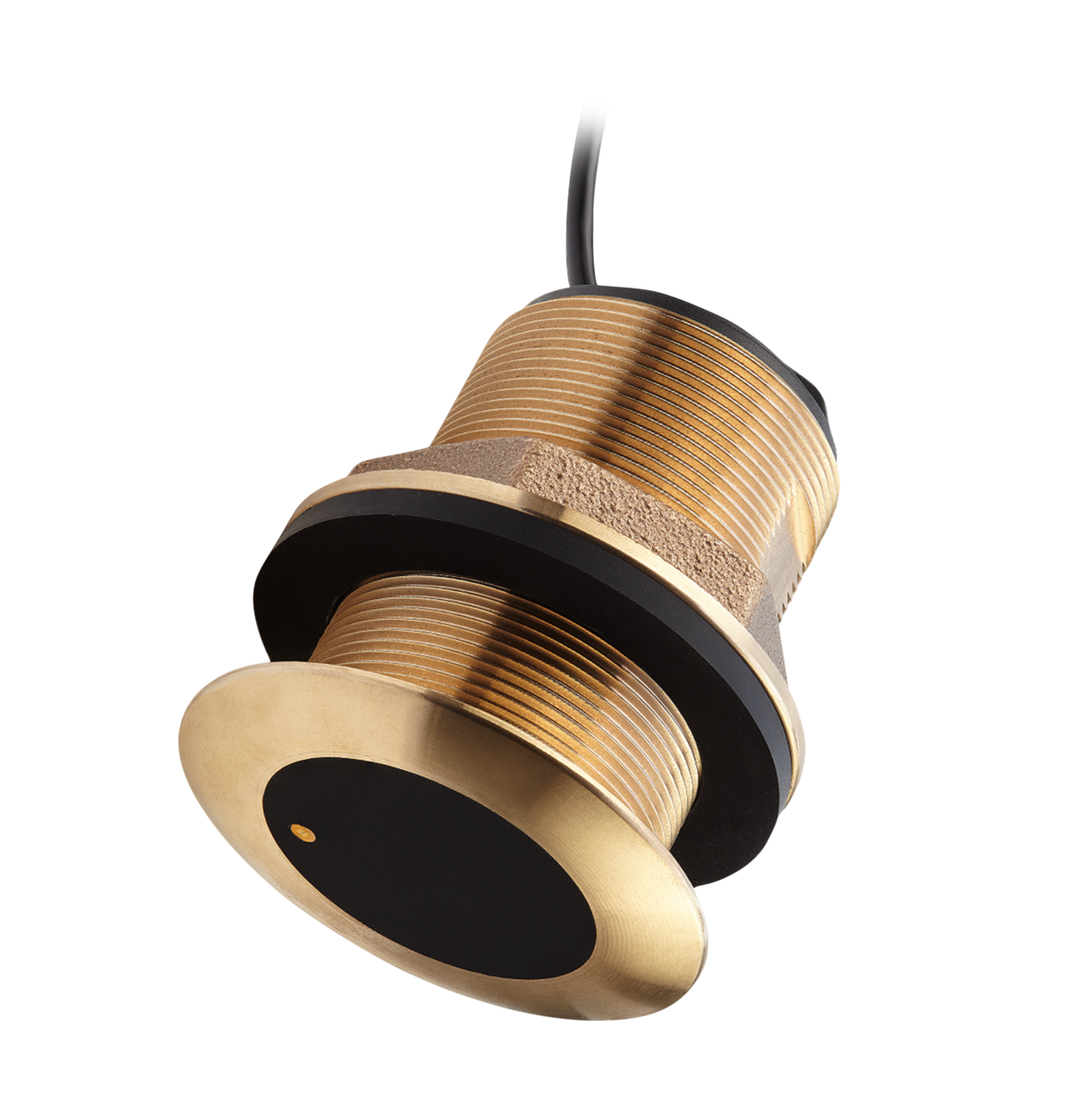

Kartiopalkkikaikuluotain pronssinen läpikulku CPT-S, HIGH CHIRP, 20° keila, 10 m kaapeli

Raymarinen CPT-S E70341 -kartiokaikuluotain on pronssinen läpivientikaikuluotain HIGH CHIRP -tekniikalla, jonka 20 asteen kulma on optimoitu nopeisiin veneisiin. Se kuuluu RealVision-järjestelmien edeltäviin malleihin ja tarjoaa luotettavan kalojen sekä vesipatsaan havainnoinnin kartiomaisten keilojen avulla.

Sisältää: pronssisen läpivientikaikuluotaimen kartiomaiseen keilaan (HIGH CHIRP, 20°), 10 metrin kaapelin.

Kulma: 20 astetta

0 astetta 12 astetta 20 astetta

Julkinen hintaHyötyä ammattihintaan

284,29€

284,29€ ~~324,00€~~

sis. alv Toimitus lasketaan maksun yhteydessä.

Varastossa

Ilmainen toimitus noutopisteeseen yli 150€ Ranskassa
Nouto Skysatista mahdollinen

Mittatilaustyönä asennus

Luota Skysatiin veneeseen laitteen asentamisessa

Pyydä tarjous

Asentajat lähelläsi

kiitos valtuutettujen asentajamme verkostosta

Etsi asentaja

Huoltopalvelu

Valitse lisäapu asentamiseen

Tekniset tiedot

Tuetut luotainteknologiat	CHIRP kartio, HIGH CHIRP
Käyttöjännite	12
Kaikuluotaintaajuudet	170-230
Käyttölämpötila	-10 – 50 °C
Maksimaalinen lukusyvyys	274.0
Anturin materiaali	pronssi
Luotainliittimen tyyppi	Raymarine-omistaja
Kaapelin pituus	10.0
Tuotteen leveys	70 mm
Sisäänrakennettu lämpötila-anturi	Kyllä
Tuotteen korkeus	130 mm
Yhteensopivat näytöt	Raymarine CP100, Raymarine Dragonfly
Tuotteen syvyys	70 mm
IP-luokitus	IPX6/IPX7
Asennustyyppi	Läpivientikaapeli
Sertifikaatit	CE, EN ISO 8846:2017, 2013/53/EU
Lämpötilan mittausalue	-10 – 50 °C
Peittoalueen kulma	25 °
Korkea CHIRP-taajuus	170-230
Kalastustyyppi	Merenkalastus, järvikalastus, kalojen paikantaminen
Sisäänrakennettu nopeusanturi	Ei
Julkaisuvuosi	2017.0
Käyttäjätaso	Välitaso

Tarvikkeet

Rallonge Raymarine A80273 4 m pour sondes CPT-S, CPT100, CPT110 et CPT120

4 metrin jatkokaapeli antureille CPT-S, CPT100, CPT110 & CPT120

48,26€

48,26€ ~~54,00€~~

Osta

Sovitinkaapeli (9-nastainen 25-nastaiseksi) anturi (CPTxx) AXIOM RV:lle tai Axiom Pro RVX:lle

70,16€

70,16€ ~~78,00€~~

Osta

1,5 metrin SeaTalk NG SPUR F / NMEA 2000 M Devicenet-liitin -kaapeli

43,54€

43,54€ ~~48,00€~~

Osta

1 metrin SeaTalk NG F / DeviceNet (NMEA 2000) F -kaapeli

54,41€

54,41€ ~~60,00€~~

Osta

Câble Adaptateur Femelle Devicenetraymarine A06045

STNG-runkoliitin naaras - DeviceNet naaras -sovitinkaapeli 400mm

41,53€

41,53€ ~~48,00€~~

Osta

SeaTalk NG / Devicenet NMEA2000 naarasliitin (400mm)

48,96€

48,96€ ~~54,00€~~

Osta

SeaTalk NG T-liitin

27,61€

27,61€ ~~30,00€~~

Osta

5-tie SeaTalk NG -liitin

46,37€

46,37€ ~~48,00€~~

Osta

SeaTalk NG -liitäntäkaapeli, 1 metri

41,58€

41,58€ ~~48,00€~~

Osta

Yksityiskohtainen kuvaus

Suunniteltu suoraan Raymarine-altaidenkintajärjestelmien kanssa yhteensopivaksi, Raymarinen pronssinen läpikulku CPT-S E70341 -kaikuluotain tarjoaa HIGH CHIRP -teknologian kartiopalkkikaikuluotaimena. Tämä kaikuluotain on erityisesti sovitettu V-kantisten runkojen 16°–24° varangin kulmille kiinteän 20° keilansa ansiosta, mikä takaa optimaalisen pystysuuntaisen keilan suorituskyvyn. Kaikuluotain toimitetaan 10 metrin kaapelilla, mikä helpottaa asennusta eri alustyypeille.

Asennus ja CHIRP-teknologia

CPT-S-sarjan CHIRP-teknologia (Compressed High-Intensity Radiated Pulse) erottuu kykynsä lähettää laajakaistainen taajuusskannaus, joka tarjoaa paremman kohteiden erottelukyvyn ja selkeämmän kuvan verrattuna perinteisiin kiinteätaajuisiin kaikuluotaimiin. Toisin kuin DownVision-kaikuluotaimet (CPT-D), jotka ovat erinomaisia merenpohjan rakenteiden kuvantamisessa, tai uudemmat RealVision 3D -järjestelmät, CPT-S HIGH CHIRP keskittyy kalojen tarkan havaitsemisen ja vesipatsaan analysointiin kartiopalkkikeilalla. Se on yhteensopiva Raymarine CP100 -kaikuluotaimimoduulien sekä Dragonfly-monitoiminäytöiden kanssa, mikäli näytöt on varustettu tällä teknologialla.

Asennus ja vaatimustenmukaisuus

Läpikulku-kaikuluotaimen E70341 rakenne takaa pysyvän asennuksen ja minimaalisen hydrodynaamisen häiriön. Pronssista valmistettuna se soveltuu erityisesti lasikuitu- ja puurunkoihin, mikä tarjoaa lisäkestävyyttä meriympäristössä. Tämä kaikuluotain täyttää Euroopan direktiivin 2013/53/EU olennaiset vaatimukset sekä standardin EN ISO 8846:2017, mikä osoittaa sen turvallisuuden ja sähkömagneettisen yhteensopivuuden. Asennusohjeisiin on viitattava tarkkojen kytkentätietojen ja täydellisten teknisten spesifikaatioiden osalta, eikä kaikuluotainta saa käyttää koskaan veden ulkopuolella ylikuumenemisen välttämiseksi.

Dokumentaatio

Type	Nom
	EN - Plan technique - Sonde bronze traversante à faisceau conique HIGH CHIRP angle 20° CPT-S, 10m câble
	EN - Declaration de conformite - Sonde bronze traversante à faisceau conique HIGH CHIRP angle 20° CPT-S, 10m câble
	EN - Declaration de conformite - Sonde bronze traversante à faisceau conique HIGH CHIRP angle 20° CPT-S, 10m câble
	EN - Declaration de conformite - Sonde bronze traversante à faisceau conique HIGH CHIRP angle 20° CPT-S, 10m câble
	EN - Notice d'installation - Sonde bronze traversante à faisceau conique HIGH CHIRP angle 20° CPT-S, 10m câble
	FR - Notice d'installation - Sonde bronze traversante à faisceau conique HIGH CHIRP angle 20° CPT-S, 10m câble

Asiantuntijan arvio

Pol CONIN

Digitaalivastaava

« Raymarine CPT-S pronssinen läpivirtauskaikuluotain 20°:n kulmalla – tekninen analyysi »

Raymarine CPT-S:n pronssinen läpivirtauskaikuluotain 20 asteen kulmalla on teknisesti perusteltu valinta moottoriveneiden ja purjeveneiden omistajille, joiden rungon varvaskulma on merkittävä, yleensä 16–24 asteen välillä. Kulman kompensoinnin ansiosta CHIRP-kaistan säde pysyy pystysuorassa, mikä maksimoi kaikujen havaitsemisen ja selkeyden ilman lisäkiiloja. Tämä pronssinen malli on suositeltava lasikuitu- ja puurunkoisissa veneissä, sillä se kestää sähkölyysiä paremmin ja on kestävämpi kuin muoviversiot näissä olosuhteissa. Sen sijaan se on ehdottomasti vältettävä alumiinirunkoisissa veneissä.

HIGH CHIRP -kaistan konisen säteen läpivirtauskaikuluotain on pääasiassa tarkoitettu kalojen havaitsemiseen ja vesipatsaan analysointiin, ja se tarjoaa paremman kohderesoluution perinteisiin kaikuluotaimiin verrattuna. Vaikka se ei tarjoakaan RealVision-sarjan kaltaisia lateraali- tai DownVision-kuvantamiskykyjä, se on silti luotettava ja tehokas ratkaisu perinteiseen kaikukuvaan. Se toimii saumattomasti yhdessä Dragonfly-yhdistelmien tai CP100-kaikuluotaimien kanssa Raymarine a-, c-, e- ja gS-sarjan monitoiminäyttöjen kanssa. Asennus vaatii tarkkaa rungon porausta, mutta läpivirtausrakenne minimoi turbulenssille altistumisen, mikä on kriittistä signaalin laadun kannalta suurilla nopeuksilla. Asennuksessa on ehdottomasti varmistettava täysin vesitiivis asennus vuotojen estämiseksi.

Durabilité

Facilité d'installation

Rapport performance / prix

Maksu ja turvallisuus

Maksutietojasi ja muita tietojasi käsitellään turvallisesti.

Kartiopalkkikaikuluotain pronssinen läpikulku CPT-S, HIGH CHIRP, 20° keila, 10 m kaapeli

284,29€

284,29€ ~~324,00€~~

Usein kysytyt kysymykset

Tarvitsetko apua? Ota yhteyttä

Mitä havaintoteknologiaa Raymarine CPT-S E70341 -kaikuluotaimessa käytetään?

Raymarine CPT-S E70341 -kaikuluotain käyttää HIGH CHIRP -teknologiaa kartiomaiseen keilaan. Tämä teknologia lähettää laajakaistaista taajuusskannausta, mikä mahdollistaa kohteiden paremman erottelukyvyn ja kuvan selkeämmän laadun kalojen tarkan havaitsemisen sekä vesipatsaan analysoinnin kannalta.

Millaiselle rungon tyypille tämä läpivientikaikuluotain pronssista on parhaiten soveltuva?

Tämä läpivientikaikuluotain pronssista soveltuu erityisesti lasikuitu- ja puurunkoihin. Sen suunnittelussa on huomioitu 20 asteen kulma, mikä tekee siitä optimaalisen runkoihin, joiden varanginkulma (runkojen pohjan kulma) on välillä 16°–24°.

Voinko testata tai käyttää Raymarine CPT-S -kaikuluotainta veden ulkopuolella?

Ei, kaikuluotainta ei saa missään tapauksessa testata tai käyttää veden ulkopuolella. Kuivalla toimiminen voi johtaa lähettimen ylikuumenemiseen ja aiheuttaa peruuttamattomia vaurioita laitteelle.

Mikä on CPT-S E70341 -kaikuluotaimen mukana toimitettavan kaapelin pituus?

Raymarinen CPT-S E70341 -kaikuluotain toimitetaan 10 metrin pituisella kaapelilla. Tämä pituus on suunniteltu helpottamaan asennusta erilaisissa veneissä.

Mihin Raymarinen laitteisiin CPT-S -kaikuluotain on yhteensopiva?

CPT-S E70341 -kaikuluotain on yhteensopiva Raymarinen CP100 -kaikuluotaimodulien sekä Dragonfly -monitoiminäyttöjen kanssa, mikäli ne on varustettu CHIRP-tekniikalla.

Miten tämän kaikuluotaimen CHIRP-teknologia vertautuu muihin Raymarine-kaikuluotaimiin?

CPT-S:n HIGH CHIRP -kaikuluotaimen kartiomainen säde keskittyy kalojen tarkan havaitsemisen ja vesipatsaan analysointiin. Se eroaa muista Raymarine-teknologioista, kuten:

DownVision-kaikuluotaimet (CPT-D), jotka ovat erinomaisia merenpohjan rakenteiden kuvantamisessa.Uudemmat järjestelmät kuten RealVision 3D, jotka tarjoavat kolmiulotteisen näkymän.CPT-S tarjoaa paremman kohteiden erottelukyvyn ja terävämmän kuvanlaadun verrattuna perinteisiin kiinteätaajuuksisiin kaikuluotaimiin laajakaistaisen taajuusskannauksensa ansiosta.

Kuinka minun tulisi huoltaa ja puhdistaa kaikuluotainni suorituskyvyn ylläpitämiseksi?

Kaikuluotaimen suorituskyvyn ylläpitämiseksi on suositeltavaa puhdistaa se säännöllisesti. Käytä pehmeää kangasta ja mietoa pesuainetta. Mikäli likaantuminen on voimakasta, voit käyttää hankaavaa puhdistustyynyä, kuten vihreää Scotch Brite™ -tyynyä, varoen naarmuttamasta kaikuluotaimen pintaa.

Merikasvillisuuden kertymisen estämiseksi voit peittää kaikuluotaimen ohuella vesipohjaisella ankkurivärillä. Älä koskaan käytä ketoneihin, aggressiivisiin liuottimiin kuten asetoniin tai aerosolipohjaisia maaleja, sillä ne voivat vahingoittaa kaikuluotainta.

Poistetaanko kaikuluotaimen kaapelin katkaisu tuotteen takuun?

Kyllä, kaikuluotaimen kaapelin katkaiseminen mitätöi tuotteen takuun ja myös CE-merkinnän. Transducerin kaapelia ei voida korjata, jos se on katkaistu, ja se on vaihdettava uuteen.
