Maston teline Alpha 9" Performance - Pystyasennus

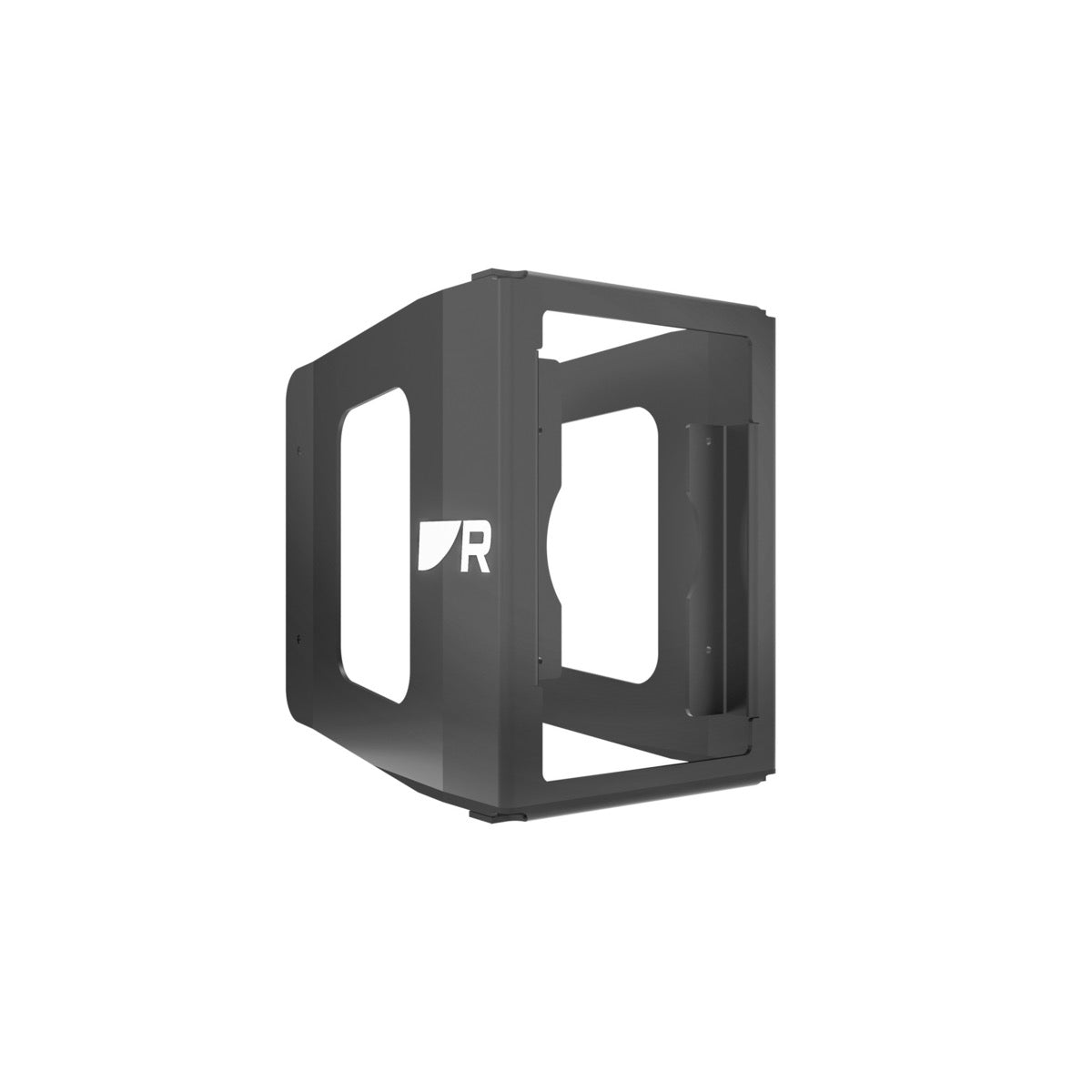

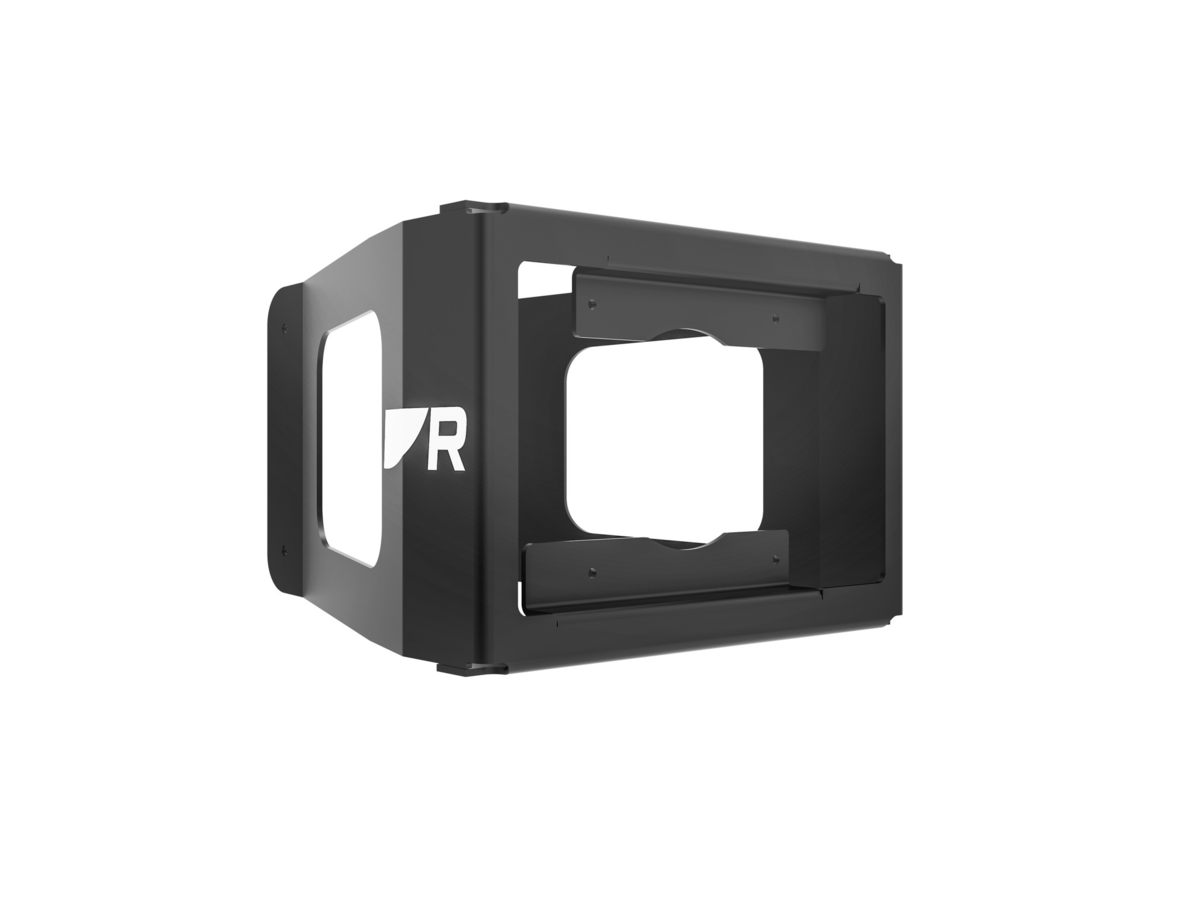

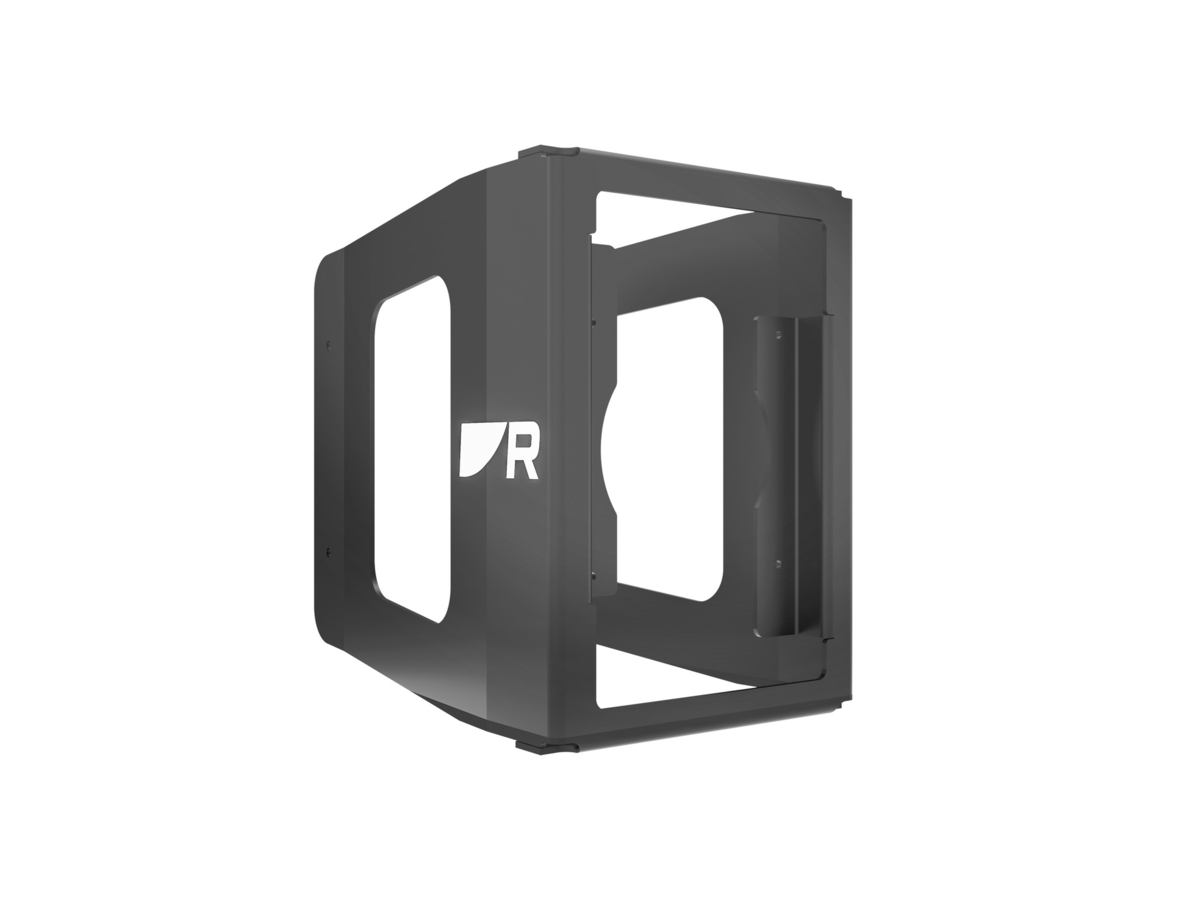

Raymarine A80716 -kiinnityskappale on suunniteltu yksittäisen Raymarine Alpha 9" -suorituskykyinstrumentin asentamiseen pystyasennossa. Se kuuluu Alpha Series -näyttöjen asennustarvikesarjaan.

A80716-tuetun kiinnitysalustan mitat ovat seuraavat:

Leveys: 185 mm (7.28 in)Korkeus: 265.5 mm (10.45 in)

A80716-tuennan kokonaiskorkeus mastosta mitattuna on 120 mm (4.72 in).

Pystymalli on erityisen hyödyllinen, kun halutaan optimoida tiettyjen tietojen lukemista, kuten tuuligraafit tai yksityiskohtaiset navigoinnin tiedot, joissa pystysuuntainen asettelu voi parantaa selkeyttä ja helppolukuisuutta.

Kyllä, A80716-tueteline toimitetaan dokumentaatio-paketissa, johon kuuluu Alpha Series -mastojen tukitelineiden asennusohjeet.

A80716-tuetinta on erikoisratkaisu navigointilaitteiden asentamiseen, joka tarjoaa selkeän näkyvyyden ja vakaat suorituskykytietojen esitykset, jopa dynaamisissa navigointiolosuhteissa.

Ei, teline A80716 on suunniteltu yksinomaan Raymarine Alpha 9 -mittarien käyttöön. 7" Alpha 7 -näytölle pystyasennossa teline A80713 on sopiva malli.

A80716-pidike on yhteensopiva mastojen kanssa, joiden halkaisija on vähintään 120 mm (4.72 in) ja enintään 210 mm (8.27 in).

Ei, A80716-pidike on suunniteltu käytettäväksi pystysuuntaan. Alpha 9" -näytölle vaakasuuntaan sopiva pidike on A80714.

Ei, tämä teline on suunniteltu nimenomaan Raymarine Alpha 9" -näytöille, eikä se ole yhteensopiva muiden valmistajien laitteiden kanssa.

Alpha 9" -näytön kiinnittämiseen A80716 -kiinnikkeeseen kuuluu seuraavat tarvikkeet:

Neljä M4x14 -kuusiokantaista ruuvia. Neljä M4x9 -tasapainokiekkoa.

Tukki A80716:n mukana toimitetaan kaksi P-klipsiä. Näitä klipsejä käytetään instrumentin kaapeleiden kiinnittämiseen ja järjestämiseen maston varrella, mikä takaa siistin ja turvallisen asennuksen.

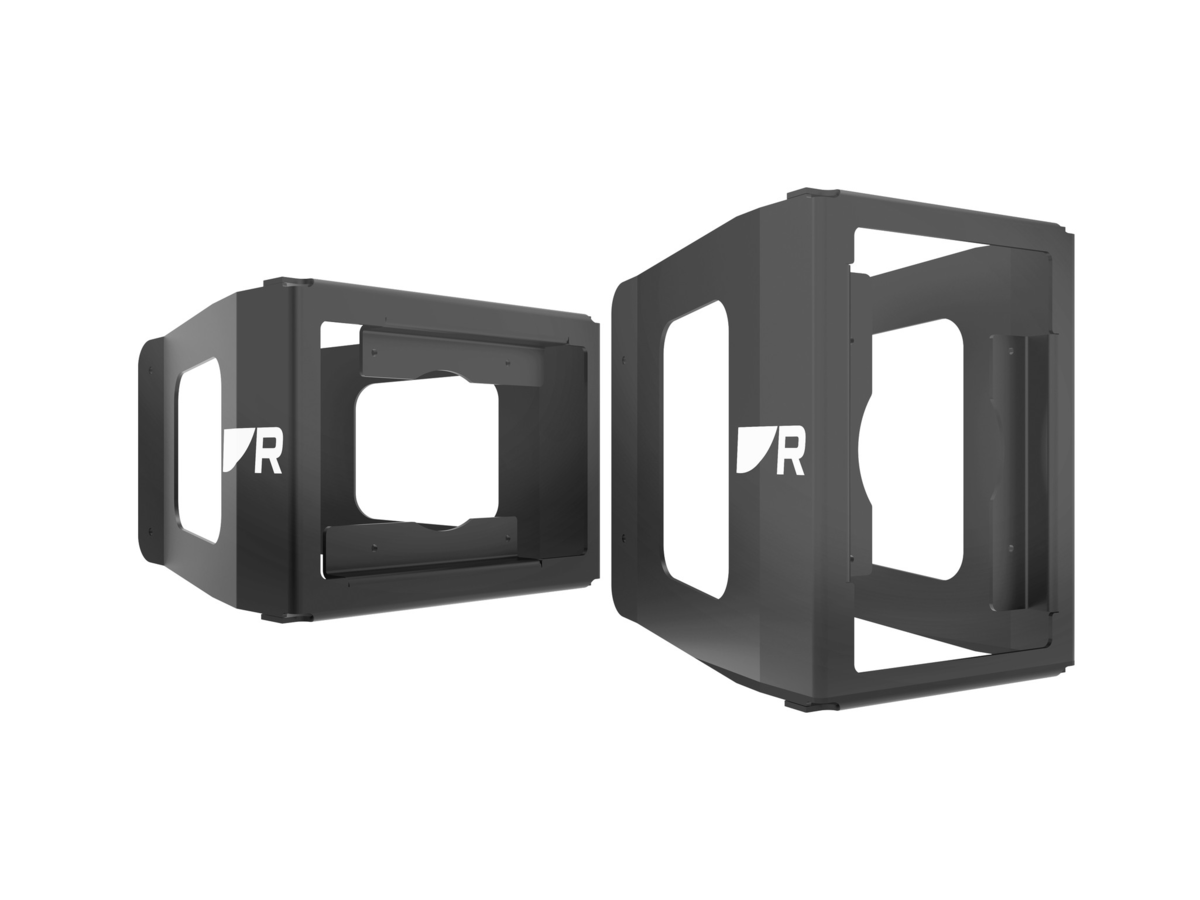

Kyllä, Alpha Series -maston tukirakenteet, mukaan lukien A80716, voidaan liittää toisiinsa muodostaen pidennetyn näytön kokonaisuuden. Liitoksissa käytetään M5x16-ruuveja ja M5x10-aluslevyjä.

Tuki on suunniteltu kiinnitettäväksi maston päälle, jotta suorituskykytietojen näkyvyys olisi selkeä. Tarkka sijoituspaikka riippuu veneesi erityisestä konfiguraatiosta sekä navigoijan lukemisen kannalta parhaasta asettelusta.

Raymarine suosittelee voimakkaasti asentamista Raymarinen valtuutetun asentajan toimesta, jotta laitteiston optimaalinen toiminta voidaan taata. Käyttäjälle annetaan kuitenkin asennusohjeet ohjeistusta varten.

Alpha Series -mastotukien kokoamiseen tarvitset kaksi M5x16-hexagonaalipäistä ruuvia ja kaksi M5x10-tasapintaista aluslevyä, jotka kuuluvat kunkin tukiosan toimitukseen.

Kyllä, teline A80716 on Raymarinen alkuperäisvaruste, joka on suunniteltu erityisesti heidän Alpha 9 -suorituskykylaitteita varten.

Tämän mastokiinnikkeen SKU-viitenumero (Stock Keeping Unit) on A80716.

Toimitettu dokumentaatio ei sisällä kiinnitystuen tai näytön ruuvien kiristysmomenttiarvoja. Kiristettäessä on noudatettava varovaisuutta.

A80716-teline on kiinteä teline, joka on suunniteltu maston asennukseen. Siinä ei ole sisäänrakennettuja kulman säätömekanismeja. Näytön suunta on kiinteä asennuksen jälkeen.
