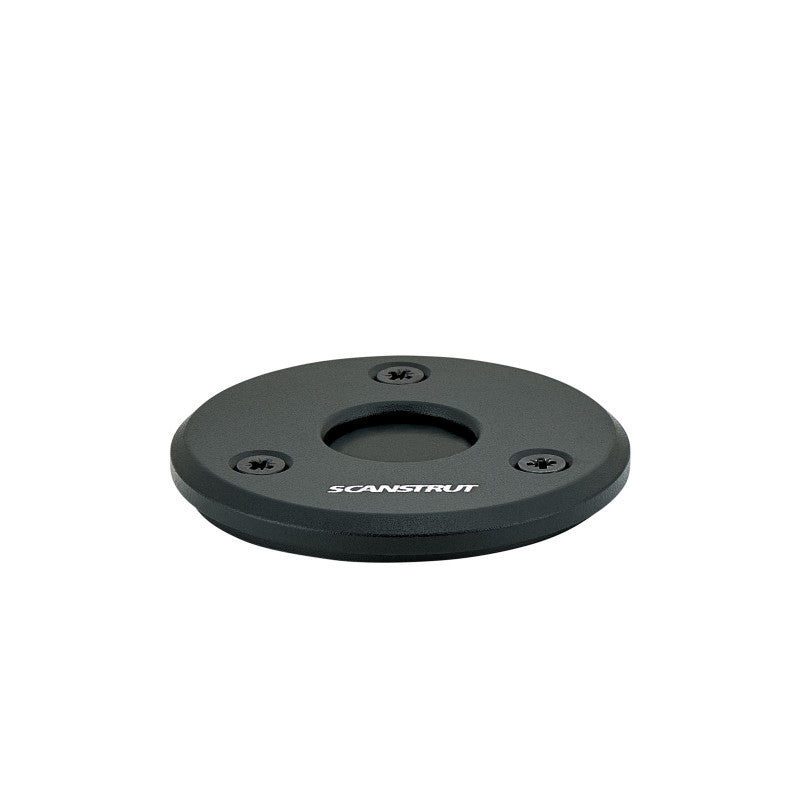

Low Profile -kaapeliläpivienti 2–8 mm kaapeleille ja jopa 16 mm liittimille – musta anodisoitu alumiini

Scanstrut DS-LP-16-BLK -kulkutie on valmistettu mustaksi anodisoidusta alumiinista, mikä takaa erinomaisen korroosionkestävyyden meriympäristössä.

Asennettuna tämä Low Profile -läpivienti on vain 5 mm (0.2 tuumaa) korkea, mikä tekee siitä erittäin huomaamattoman ratkaisun.

Tämä malli, DS-LP-16-BLK, on väriltään musta anodisoitu, tarjoten mattapintaisen tyylikkään viimeistelyn, joka sulautuu huomaamattomasti useimpiin meripintaisiin pintoihin.

Tämä läpivienti on suunniteltu 2 mm – 8 mm kaapeleille.

Tämä kaapelinläpivienti soveltuu enintään 16 mm:n halkaisijoille oleville liittimille.

Tämän kaapeliläpiviennin asennusta varten sinun täytyy porata 25 mm (1 tuuma) reikä käyttäen poranterää.

Asennusta varten tarvitset seuraavat työkalut:

2 mm poranterä (5/64") pehmeille materiaaleille (vaneri) tai 2,5 mm poranterä (3/32") kovaa materiaalia varten (lasikuitu, kovat puulajit, akryyli).25 mm poranterä tai poravasara (1").Pozi-ruuvimeisseli.

Sarja sisältää 3 kpl No.4-ruuveja (19 mm) sekä 3 kpl M3-puristusruuveja (5 mm). No.4-ruuvit ovat pehmeille pinnoille, M3-ruuvit koville pinnoille.

Tiiviys varmistetaan asentamalla läpivientiin toimitettu perusliitos (gasket), joka sijoitetaan läpiviennin ja asennuspinnan väliin. Lisäksi kumitulpat (bungs) soveltuvat tarkasti kaapelin halkaisijaan, jolloin saadaan aikaan tiivis sulkeuma.

Kyllä, tämä tuote on suunniteltu nimenomaan merituotteeksi Scanstrutilta. Sen mustaksi anodisoidusta alumiinirungosta johtuen se kestää erinomaisesti korroosiota meriympäristössä.

Tämän kaapelinläpiviennin ulkohalkaisija (øA) on 49,9 mm (1,96 tuumaa).

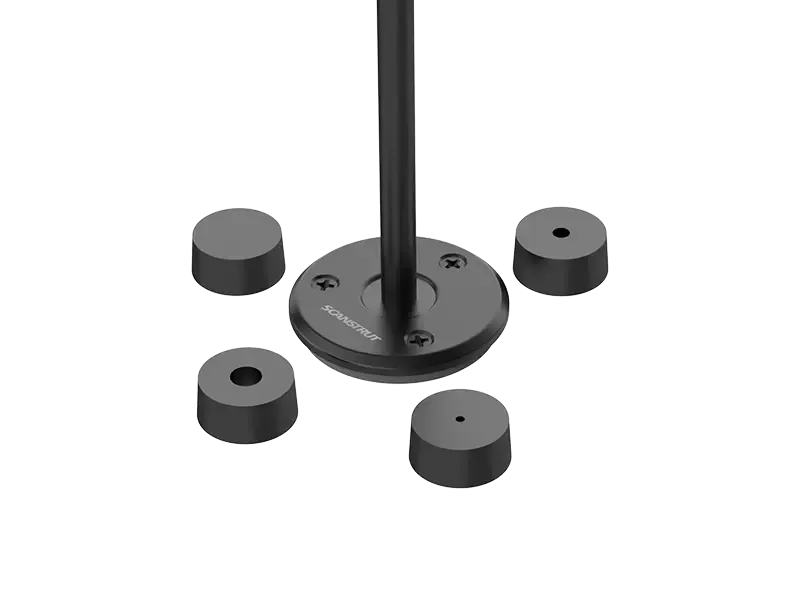

Valitse tulppa, jonka reiän halkaisija on mahdollisimman lähellä kaapelin halkaisijaa, jotta tiiveys on optimaalinen. Sarja sisältää tulppia 2–8 mm:n kaapeleille.

Kyllä, se voidaan asentaa metallipinnoille. Näissä materiaaleissa suositellaan kuitenkin käyttämään M3:n upotuspultteja, joiden pituus on yli 12 mm, sekä aluslevyä ja Nyloc-mutteria (eivät kuulu toimitukseen). Metallin porausreiän suosituskoko on 3 mm.

Kyllä, se on yhteensopiva laajan valikoiman merikaapeleita, mukaan lukien syöttökaapelit, datakaapelit ja anturikaapelit, kunhan niiden halkaisija on 2–8 mm ja liittimien koko ei ylitä 16 mm.

Kyllä, Scanstrut Low Profile -sarjaan kuuluu malleja suuremmille kaapelin halkaisijoille, kuten DS-LP-21A (4–9 mm kaapeleille) ja DS-LP-30 (9–14 mm kaapeleille).

Pilottiluokan reiän halkaisija riippuu materiaalista: 2 mm pehmeille materiaaleille (kuten vanerille) ja 2,5 mm koville materiaaleille (kuten lasikuitu, kovat puulajit tai akryyli).

Tämä läpivienti kuuluu Scanstrutin Seal / Low_Profile -tuotesarjaan.

Kyllä, perusliitos (gasket) on mukana pakkauksessa varmistamassa täydellisen tiiviyden kaapeliläpiviennin ja asennuspinnan välillä.
