Akun tasapainotin

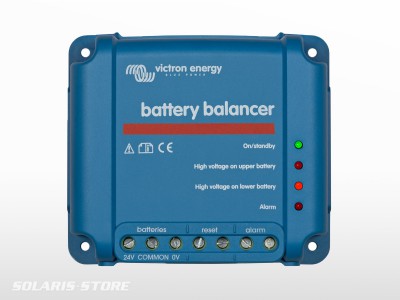

Victron Energy Battery Balancer on suunniteltu tasaamaan 12 V akkujen varaustilaa sarjaankytkennässä, tyypillisesti 24 V tai 48 V järjestelmissä. Sen tehtävänä on estää jännite-epätasapainoja, jotka voivat lyhentää akkujen käyttöikää aiheuttamalla ylikuormitusta tai alikuormitusta. Se varmistaa, että kaikki akut pysyvät tasaisessa lataustilassa.

Kun 24V akkujärjestelmän latausjännite ylittää 27,3V, Battery Balancer aktivoituu. Se vertaa sarjaan kytkettyjen akkujen jännitteitä ja ottaa enintään 0,7A virran jännitteeltään korkeimmalta akulta (tai rinnakkaiskytketyiltä akuilta). Tämä latausvirran ero mahdollistaa kaikkien akkujen lataustilan tasaantumisen.

Battery Balancer on suunniteltu 12 V:n akkujen sarjaan kytkettyihin akkujärjestelmiin, kuten 24 V:n järjestelmiin. 48 V:n järjestelmissä voidaan kytkeä useita Battery Balancereita rinnan.

Kyllä, useampia Battery Balancereita voidaan kytkeä rinnakkain suurempien akkujärjestelmien tasapainottamiseen. Esimerkiksi 48V:n akkujärjestelmä voidaan tasapainottaa kolmella Battery Balancerilla.

Battery Balancer aktivoituu, kun 24V-järjestelmän latausjännite saavuttaa 27,3V (+/- 1%). Se deaktivoituu, kun järjestelmän jännite laskee alle 26,6V (+/- 1%).

Tasausprosessi käynnistyy heti, kun akkujen välillä havaitaan yli 50 mV:n jännitepoikkeama. Tasausvirta saavuttaa maksiminsa 0,7 A, kun poikkeama ylittää 100 mV.

Battery Balancerin mitat ovat 100 x 113 x 47 mm (korkeus x leveys x syvyys) ja paino 0,4 kg.

Battery Balancer -laitteella on suojausluokitus IP22. Tämä tarkoittaa, että se on suojattu kiinteiltä kappaleilta, joiden läpimitta on yli 12,5 mm, sekä vesipisaroilta, jotka putoavat enintään 15 asteen kallistuksesta pystysuoraan nähden. Laitetta ei ole suunniteltu kestämään suoraa voimakasta vesiroiskeita.

Battery Balancer -laitteen tulee asentaa pystysuoralle, hyvin ilmastoidulle pinnalle lähelle akkuja. Laitetta ei tule asentaa suoraan akkujen yläpuolelle mahdollisten korrosoivien kaasujen vuoksi.

Suositellaan käyttämään vähintään 0,75 mm² kaapeleita negatiivisille, positiivisille sekä keskipisteen yhteyksille. UL-yhteensopivuuden vuoksi kaapeleihin on myös asennettava sulakkeet lähellä akkuja, käyttäen 10A:n tasavirran sulaketta (esimerkiksi Littelfuse ATOF -sarjan sulake laminaattisulakkeen kanssa).

24 V järjestelmässä, jossa on kaksi 12 V akkua sarjaan kytkettynä, Battery Balancer kytketään koko järjestelmän plus- ja miinusnapoihin sekä akkujen väliin jäävään keskipisteeseen. Suositeltu kytkentäjärjestys on miinus, plus ja sen jälkeen keskipiste.

Battery Balancerissa on LED-merkkivalot:

Vihreä LED palaa, kun järjestelmä on päällä (akun jännite > 27,3 V).Oranssit LEDit palaavat, jos jännitepoikkeama on yli 0,1 V ja tasausprosessi on aktiivinen.Punainen LED palaa hälytyksen merkiksi, kun jännitepoikkeama on yli 0,2 V.

Punainen LED-ilmoitus palaa, kun jännite poikkeaa yli 0,2V. Hälytys pysyy aktiivisena, kunnes poikkeama laskee alle 0,14V tai järjestelmän jännite laskee alle 26,6V. Hälytysrele (60V / 1A) sulkeutuu, kun punainen LED palaa, ja avautuu, kun LED sammuu.

Kyllä, Battery Balancer -laitteessa on kaksi nappia pulssipainikkeen kytkemistä varten. Kytkemällä nämä navat yhteen voit nollata hälytysreleen. Nollausolosuhde pysyy voimassa, kunnes hälytys loppuu.

Battery Balancer toimii lämpötila-alueella -30°C – +50°C.

Jos uusi akkuston paristossa aktivoituu hälytys, se johtuu todennäköisesti alkutilan lataustilan eroista. Jos jännite-erot matalimman ja korkeimman välillä ovat yli 0,9 V, on suositeltavaa pysäyttää lataus ja ladata paristot erikseen tai vähentää latausvirtaa huomattavasti, jotta paristot voivat tasaantua ajan myötä.

Jos ongelma jatkuu, voit harkita seuraavia toimenpiteitä:

Sarjaliitännässä eristämällä rinnakkaisliitännän keskipisteen kaapeloinnin ja mittaamalla yksittäiset jännitteet latauksen aikana eristääksesi tarvitsevat lisälatausta. Lataa ja testaa kaikki akut yksittäin. Kytke yksi tai useampi lisä Battery Balancer rinnakkain (keskimäärin yksi tasapainotin pystyy käsittelemään jopa kolme rinnakkaista 200 Ah:n akkurivistöä).

Kyllä, Battery Balanceria voidaan käyttää yhdessä BMV-702 -akkumonitorin keskijännitteen valvontatoiminnon kanssa. BMV-702 mittaa keskijännitteen poikkeamaa ja voi laukaista visuaalisia/äänimerkkejä tai sulkea releen koskettimen etähälytyksiä varten, tarjoten näin paremman kontrollin ja näkyvyyden.

Kun Battery Balancer on pois päältä (valmiustilassa), sen virrankulutus on erittäin pieni, vain 0,7 mA.

Battery Balancer pystyy tuottamaan enintään 0,7A tasausvirran, kun sarjaan kytkettyjen akkujen jännitepoikkeama ylittää 100 mV.
