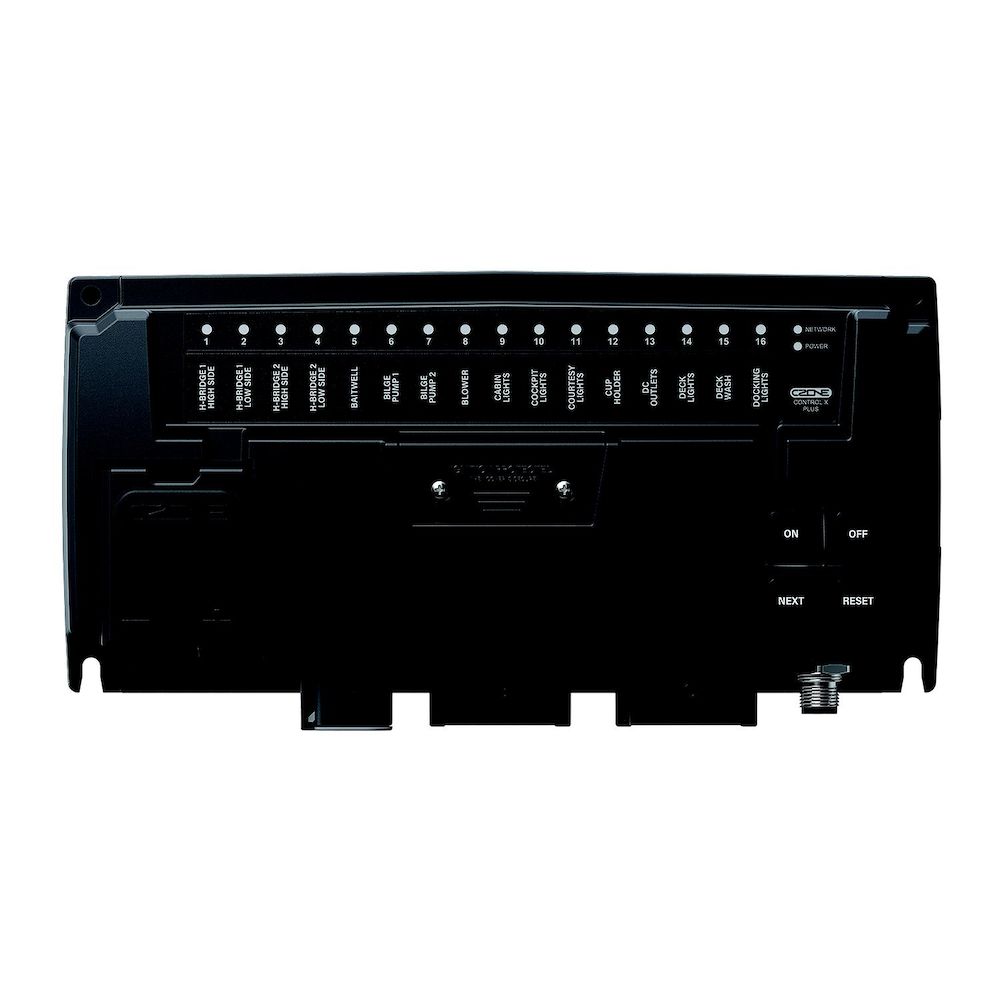

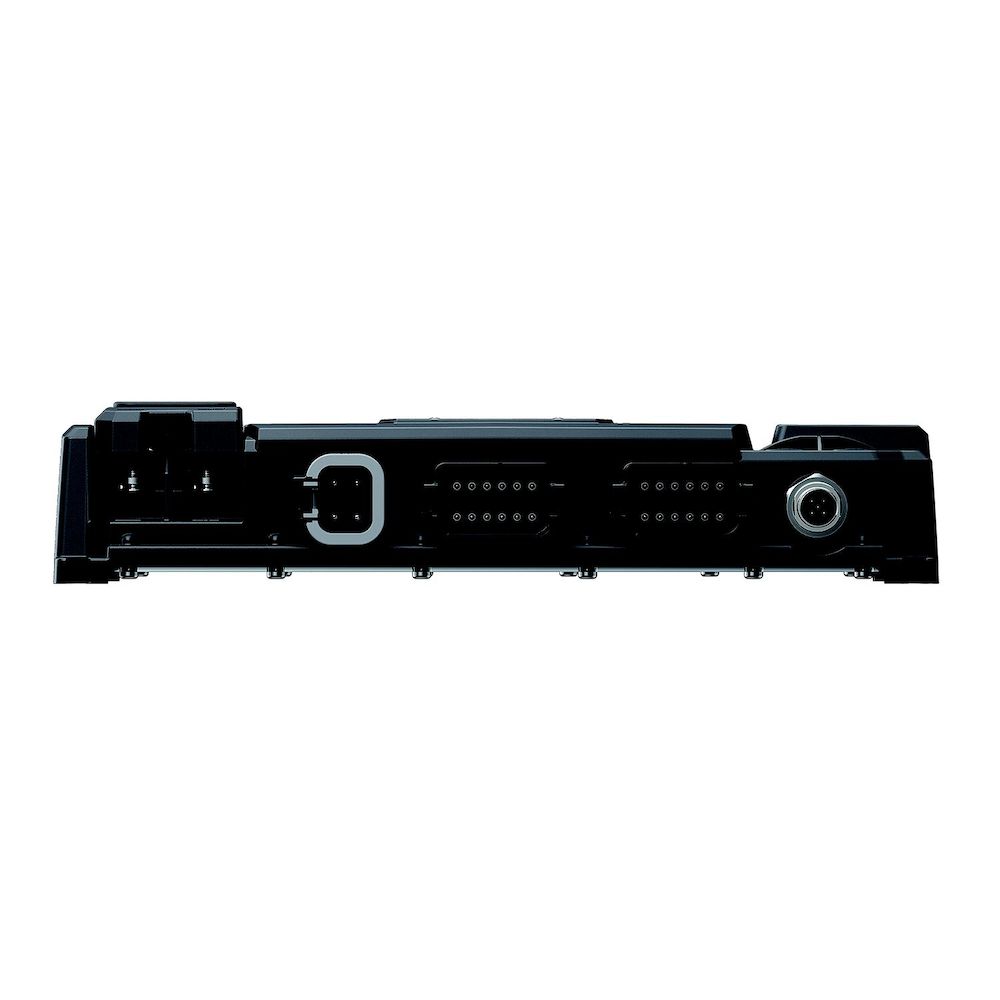

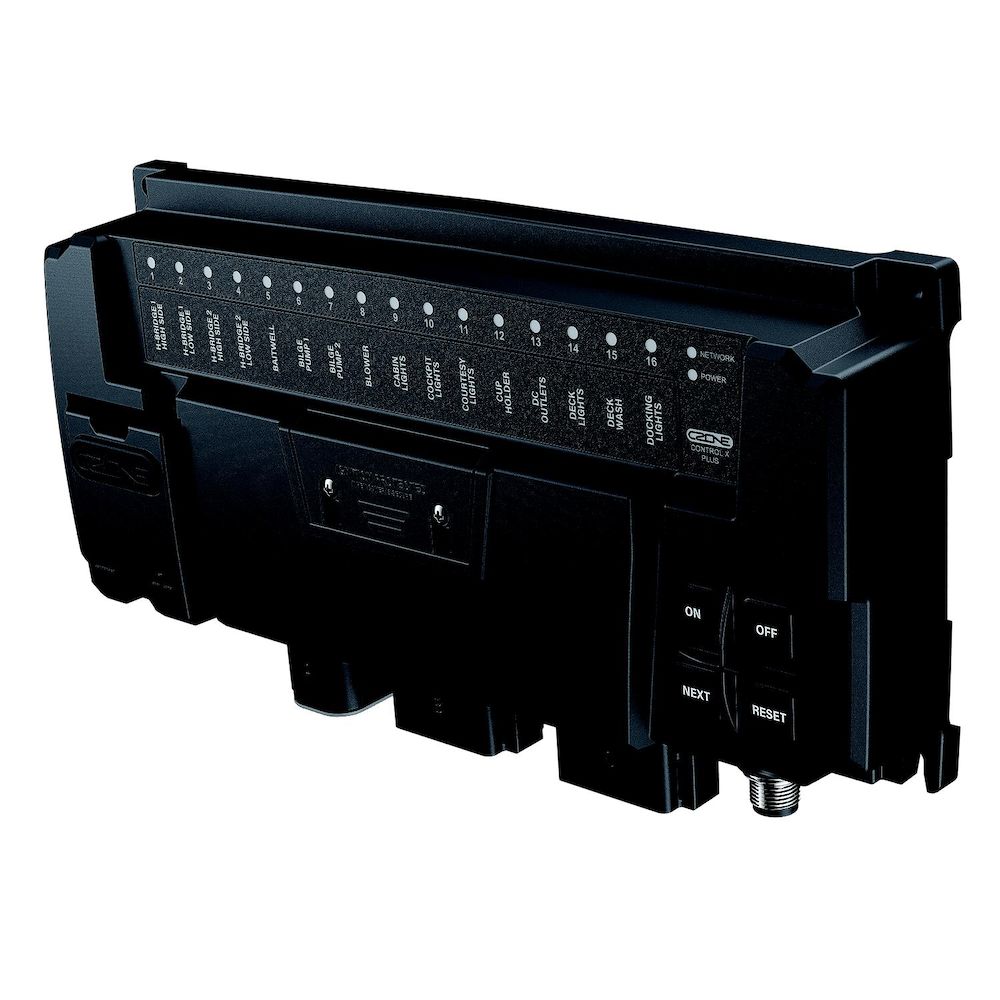

CZONE CONTROL X INTERFACE – aðeins tengibraut
Á lager
Tæknileg einkenni
Tæknileg einkenni
| Notkunarafbrigði | Tölvustýringseining fyrir sjávarútgerðir og frístundabifreiðar |
| Vörumerki | Control X |
| Tegund kerfisarkitektúrs | Útbreidd stafræn skipting |
| Samhæfður CZone | Oui |
| NMEA 2000 samhæft | Oui |
| Fasttengt net | NMEA 2000 |
| Hámarksstraumur út per rás | 25 A (háspenna), 3 A (lágspenna) |
| Fjöldi USB tenginga | 0.0 |
| Fjöldi Ethernet-jafna | 0.0 |
| NMEA 2000 jafngild spennukeppni (LEN) | 1 LEN |
| Tegund tengils | NMEA 2000 Micro-C, M6 tenglar, Deutsch |
| Þvermálsbili rafleiðara | 24-8 AWG |
| Virkjunarspennuviðmið | 9-32 V |
| Aflgjafaraðferð | Með rafleiðslu (beint), NMEA 2000 |
| Venjuleg rafnspening | 2,4 W (hámark), <0,06 W (vörsl) |
| Nafn stillingarforrits | CZone Stillingarartól |
| Gerð festingar | Uppsetning á skilvegg |
| IP-stig | IPx7 |
| Hitastigsviðmið við notkun | -15°C upp í +55°C |
| Þyngd | 0.792 |
| Mál (L x H x D) | 246,5 × 137,4 × 54,0 mm |
| Bilge Pump Feedback Monitoring | Já |
| Circuit Protection Type | Hugbúnaður (sýndar-tryggingar) |
| Samskiptareglur | NMEA 2000 |
| Samhæfar tækjaseríur | CZone kerfi |
| Sprenguvarnarkerfi | Já |
| Gerð snertiflatar | Tölvustýringstæki fyrir rafræna skiptingu |
| Max Total Module Current | 120 |
| Network Power Supply Voltage Dc Required | 9-16 |
| Overcurrent Protection Method | Stillinganlegur hugbúnaðarbruni |
| Power Consumption Max Current Ma | 200 |
| Power Consumption Sleep Current Ma | 5 |
| Rafmagnsgjafi | Beinmatun (9-32V), NMEA 2000 |
| Power Supply Terminal Type | M6 (1/4") |
| Pwm Frequency Configurable | Já |
| Fjöldi raðtenginga | 0.0 |
| Solid State Switching Technology | MOSFET |
| Hitastigssvið geymslu | -40 upp í +85 |
| Switching Technology | MOSFET með hálfleiðara |
| Water Immersion Depth | 1 |
| Water Immersion Duration | 30 |
| Wiper Intermittent Timer Settings | 3 |
| Wiper Motor Control Channels | 8 |
| Fasttengd inntak | Margtengingarinnar, Skammhlaup/hlöðnustöðugildi |
| Fasttengt úttak | Út úr straumi,Stjórnun dræna,Stjórnun RGBW lýsinga,Stjórnun þvottavélarhreyfils |
Nákvæm lýsing
Nákvæm lýsing
CZone Control X Interface (vörunúmer 80-911-0231-01) er smágerð rafræn skiptibraut hönnuð fyrir skipa- og frístundarbifreiðar. Þessi tengibraut býður upp á framúrskarandi stjórnunar- og eftirlitsfærni. Hún skilst frá sér í því að vera hönnuð fyrir harða umhverfisþætti og með stillanlegum eiginleikum til að einfaldlega uppsetningu og bestu starfsemi kerfisins.
Hönnun og tæknileg frammistaða
Með nafnspennu 9 til 32 V og hámarksstraum 120 A er Control X með þéttri umgjörð með IPx7-vörn og sprengihlíf. Þessi vörn gerir henni kleift að þola neyðsökkun í 1 metra dýpi í 30 mínútur. MOSFET-skiptatækni 100 % án rafsegulhluta eykur áreiðanleika, tryggir hljóðlaust starf og minnkar umfang miðað við hefðbundin rafhlífar. Kerfið fellur niður þörf fyrir rafsegulhlífa með innbyggðri hitastjórn og stillanlegri ofstraumsvernd.
Framúrskarandi eiginleikar og tengingar
CZone Control X Interface hefur innbyggðan RGBW-ljósastjórn sem styður eina RGB-zónu með óháðri birtustjórnun. Hún styður einnig stjórnun á rigningarbúnaði með samhæfingu fyrir allt að átta vélar og þrjú stillanleg tímastillur. Búnaðurinn hefur eftirlitsrásir fyrir spennu rafhlöðu, straumneyslu, hleðslustöðu og bæði analogar og digitalar inntakrásir. Straumsjá fyrir hringrás er fáanleg á öllum útgangsrásum. NMEA 2000-tenging er tryggð með CAN Micro-C porti. Innbyggð deiliskerfi getur aftengt óþarfa álag til að varðveita rafhlöðutímann. Mælistærðir eru 246,5 mm x 137,4 mm x 54,0 mm og vegur 792 g.
